沪科版（2024）八年级全册（2024）凸透镜与凹透镜课时作业

这是一份沪科版（2024）八年级全册（2024）凸透镜与凹透镜课时作业，共13页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

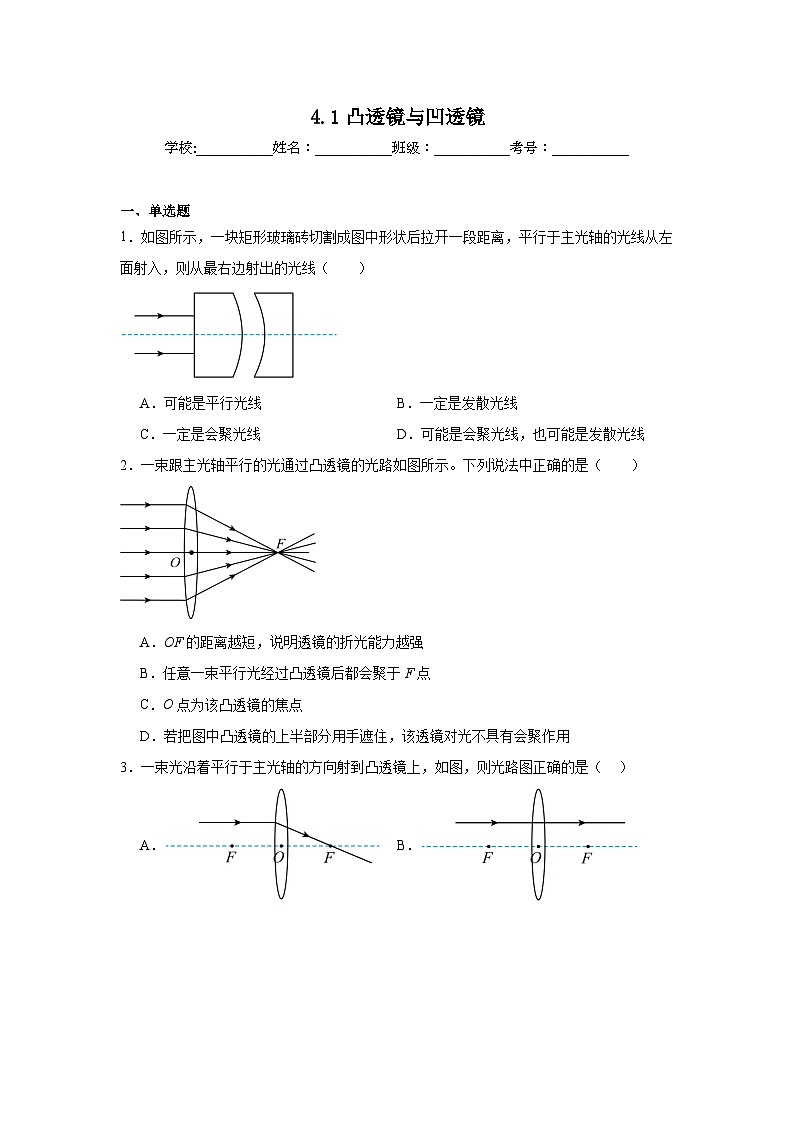

一、单选题
1．如图所示，一块矩形玻璃砖切割成图中形状后拉开一段距离，平行于主光轴的光线从左面射入，则从最右边射出的光线（ ）
A．可能是平行光线B．一定是发散光线
C．一定是会聚光线D．可能是会聚光线，也可能是发散光线
2．一束跟主光轴平行的光通过凸透镜的光路如图所示。下列说法中正确的是（ ）
A．OF的距离越短，说明透镜的折光能力越强
B．任意一束平行光经过凸透镜后都会聚于F点
C．O点为该凸透镜的焦点
D．若把图中凸透镜的上半部分用手遮住，该透镜对光不具有会聚作用

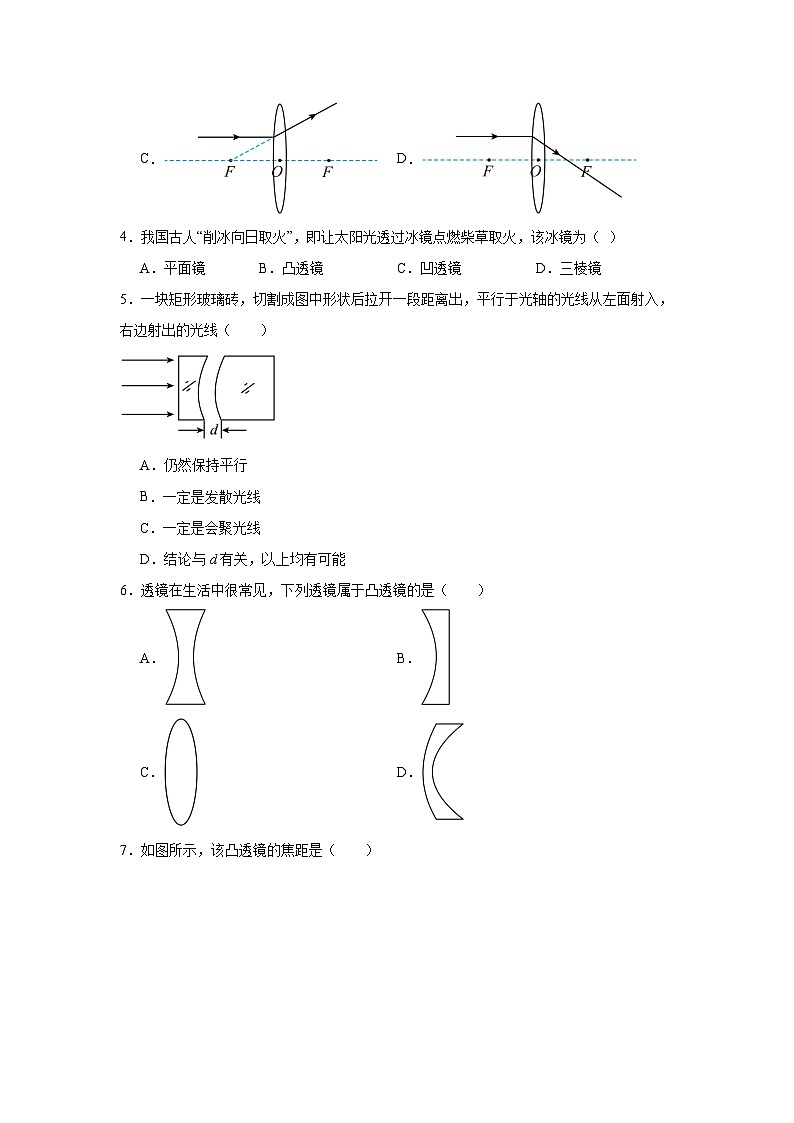

3．一束光沿着平行于主光轴的方向射到凸透镜上，如图，则光路图正确的是（ ）
A．B．
C．D．
4．我国古人“削冰向日取火”，即让太阳光透过冰镜点燃柴草取火，该冰镜为（ ）
A．平面镜B．凸透镜C．凹透镜D．三棱镜
5．一块矩形玻璃砖，切割成图中形状后拉开一段距离出，平行于光轴的光线从左面射入，右边射出的光线（ ）
A．仍然保持平行
B．一定是发散光线
C．一定是会聚光线
D．结论与d有关，以上均有可能
6．透镜在生活中很常见，下列透镜属于凸透镜的是（ ）
A．B．
C．D．

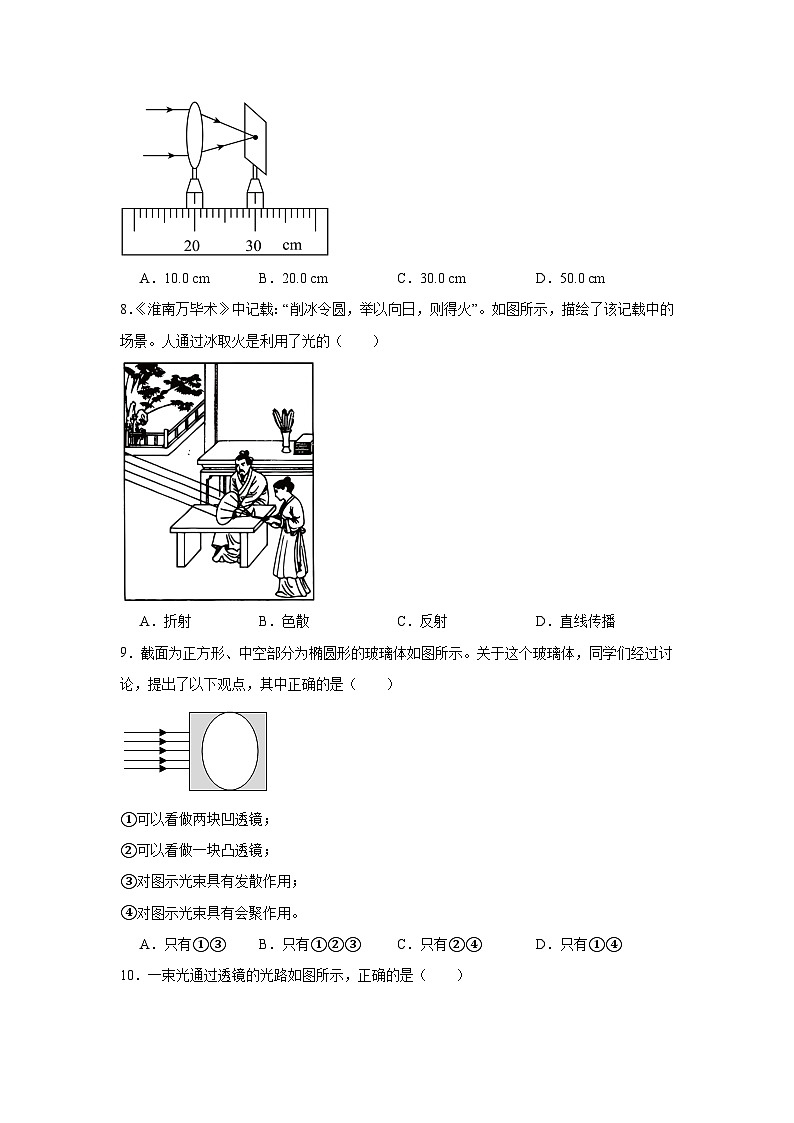

7．如图所示，该凸透镜的焦距是（ ）
A．10.0 cmB．20.0 cmC．30.0 cmD．50.0 cm
8．《淮南万毕术》中记载：“削冰令圆，举以向日，则得火”。如图所示，描绘了该记载中的场景。人通过冰取火是利用了光的（ ）
A．折射B．色散C．反射D．直线传播
9．截面为正方形、中空部分为椭圆形的玻璃体如图所示。关于这个玻璃体，同学们经过讨论，提出了以下观点，其中正确的是（ ）
①可以看做两块凹透镜；
②可以看做一块凸透镜；
③对图示光束具有发散作用；
④对图示光束具有会聚作用。
A．只有①③B．只有①②③C．只有②④D．只有①④
10．一束光通过透镜的光路如图所示，正确的是（ ）
A．B．C．D．
二、多选题
11．观察如图图片，属于凸透镜的是（ ）
A．B．
C．D．
12．关于凸透镜和凹透镜，下列说法中正确的是（ ）
A．凸透镜对光有会聚作用，焦距越小，对光的折光本领就越强
B．凹透镜对光有发散作用，焦距越小，对光的发散作用就越小
C．凸透镜和凹透镜都有两个焦点，且都是实焦点
D．经过凸透镜和凹透镜光心的光线，其传播方向不会发生改变
三、填空题
13．如图所示的软件光学仪器中，对光有会聚作用的有 。对光有发散作用的有
14．2025年1月20日，第九届亚冬会火种在黑龙江哈尔滨成功采集。采火装置是一块直径达60厘米的“冰透镜”，用冰透镜可以点燃火种是利用了凸透镜对光线有 作用。在点燃火种时，需要把火种放在凸透镜的 上。
15．最简单的透镜两个表面都是球面的一部分，通过两个球心的直线，叫做透镜的 ，如果透镜的厚度比球面的半径小许多，这种透镜又叫做 ，其中心O点叫做透镜的 。
16．在炎热的夏天不能向盆栽的荷叶上洒水，这是因为洒水会使水凝结成圆形的水珠，圆形的水珠相当于 透镜，对太阳光有 作用，会“烧糊”叶片。
17．透镜是用透明物质制成的光学器件，它利用的是光的 （选填“直线传播”“折射”或“反射”）。中间比边缘 的透镜是凸透镜，如图中的 （填字母）；中间比边缘 的透镜是凹透镜，如图中的 。（填字母）
四、实验题
18．某同学用三个材料相同而厚度不同的凸透镜来研究它们对平行光的作用。研究过程如图中（a）、（b）、（c）所示。请仔细观察装置和实验现象，然后归纳得出初步结论：
(1)由（a）或（b）或（c）可得：凸透镜对平行光有 作用；
(2)由（a）和（b）和（c）可得： 。
五、综合题
19．作出甲图中光线通过三棱镜的折射光线。
(1)根据作出的折射光线可以看出：光通过三棱镜，折射光线将向 （顶角/底面）偏折。
(2)如果把两个三棱镜按图乙、图丙所示两种方式组合在一起，画出它们的折射光线。
(3)由此你能得到透镜对光线作用的奥秘： 。
20．魔术师通过魔术箱为我们展现神奇的魔术，而它背后则是奇妙的物理原理，请你运用所学知识尝试揭秘。
(1)如图甲是一只魔术箱，正面看起来是一个完整的空纸箱。把纸币从空箱顶端的投币口投入，结果纸币“不翼而飞”，这是因为魔术箱中有一块 （选填“玻璃板”或“平面镜”），它与箱底的夹角为 度；
(2)图乙也是一只魔术箱，同一水平线上箱的左右两侧各有一个小孔，一束光从左侧小孔射入、右侧小孔射出，现将一块遮光板从顶部的窄缝插入箱中，正好与入射光线位于同一高度，光仍从右孔射出，丙图三种设计方案中不能完成该魔术的有 。若魔术箱内只使用平面镜，则至少要 块。
《4.1凸透镜与凹透镜》参考答案
1．D
【详解】可以看成一个凹透镜和一个凸透镜，由于表面弯曲程度相同，所以凹透镜和凸透镜的焦距相同，当凹透镜的虚焦点正好和凸透镜的焦点重合时，则光线是平行的，但由于切割后的两部分被拉开了一段距离，故焦点无法重合，光线不能平行；拉开的距离为d，d越短越会聚，拉开的距离d越长越发散，发散、汇聚时的种光路，如下图所示：
故选D。
2．A
【详解】A．凸透镜的焦点F到光心O的距离叫焦距，凸透镜的折光能力越强，焦点到光心的距离也就是焦距OF越短，故A正确；
B．只有与凸透镜主光轴平行的光束经凸透镜折射后才会会聚于焦点，故B错误；
C．O点是凸透镜的中心，叫光心，不是焦点，故C错误；
D．把图中凸透镜的上半部分用手遮住，并不改变凸透镜的形状，不影响凸透镜的会聚光线的性质，只是穿过凸透镜的光线变少，故D错误。
故选A。
3．A
【详解】根据凸透镜的三条特殊光线可知，平行于主光轴的光线经凸透镜折射后将过焦点，故A正确，BCD错误。
故选A。
4．B
【详解】让太阳光透过冰镜点燃柴草取火，说明该冰镜对光线具有会聚作用，为凸透镜，故ACD不符合题意，B符合题意。
故选B。
5．C
【详解】由图得，玻璃砖被切割后，称为两透镜，左边透镜中间薄两边厚，是凹透镜；右边透镜中间厚两边薄，是凸透镜。当玻璃砖没有被切割分开前，左边凹透镜的发散作用与右边凸透镜的会聚作用恰好抵消，它们的焦点重合，玻璃砖被切割分开后，发散光线的发光点离凸透镜边远，相当于发散光的发散程度比与那里降低，经右边凸透镜会聚后，必成会聚光线，故ABD不符合题意，C符合题意。
故选C。
6．C
【详解】中间比边缘厚的是凸透镜，所以C是凸透镜；中间比边缘薄的是凹透镜，所以ABD是凹透镜。故C符合题意，ABD不符合题意。
故选C。
7．A
【详解】平行光经凸透镜后会聚于一点，这一点即为凸透镜的焦点。凸透镜所对刻度值为20.0cm，光屏所对刻度值为30.0cm，所以焦点到凸透镜光心的距离为10.0cm，即该凸透镜的焦距为10.0cm，故A符合题意，BCD不符合题意。
故选A。
8．A
【详解】人通过冰取火是利用了光的折射，将冰磨成凸透镜的形状，利用光的折射使太阳光会聚产生高温，从而达到取火的目的，故A符合题意，BCD不符合题意。
故选A。
9．A
【详解】玻璃体被中空（中间是空气）分成了两部分，这两部分都是中间薄、边缘厚，都是凹透镜，对光线有发散作用，因此平行光经过玻璃体后，会变得发散，所以只有①③正确，②④错误，故BCD错误，A正确。
故选A。
10．A
【详解】A．凸透镜中过光心的光线不发生偏转，平行于主光轴的光线过焦点射出，故A正确；
B．凸透镜中过光心的光线不发生偏转，过焦点入射的光线平行于主光轴射出，故B错误；
CD．凹透镜中过光心的光线不发生偏转，过焦点的入射光线经凹透镜折射后其反向延长线穿过副焦点，平行于主光轴入射的光线的折射光线的延长线过焦点，故CD错误。
故选A。
11．AC
【详解】AC．透镜中间厚、边缘薄，为凸透镜，故AC符合题意；
BD．透镜中间薄、边缘厚，为凹透镜，故BD不符合题意。
故选AC。
12．AD
【详解】A．凸透镜对光有会聚作用，焦距是指凸透镜使平行于主光轴的光会聚于一点，这个点到光心的距离。焦距越小，说明凸透镜对光线的偏折能力越强，也就是对光的折光本领就越强，故A正确；
B．凹透镜对光有发散作用，焦距越小，对光的发散作用应该越大，而不是越小，故B错误；
C．凸透镜有两个实焦点，凹透镜有两个虚焦点，并非都是实焦点，故C错误；
D．经过凸透镜和凹透镜光心的光线，不发生折射，其传播方向不会发生改变，故D正确。
故选AD。
13． ②③⑤⑦ ①④⑥
【详解】[1][2]凸面镜和凹面镜利用光的反射，凸面镜对光线起发散作用，凹面镜对光线起会聚作用；凸透镜和凹透镜利用光的折射，凸透镜对光线起会聚作用，凹透镜对光线起发散作用。由此可知，图中对光有会聚作用的有②③⑤⑦；对光有发散作用的有①④⑥。
14． 会聚 焦点
【详解】[1][2]凸透镜对光线有会聚作用，能使平行于主光轴的光会聚在一点，这个点叫焦点；焦点处温度最高，因此为了快速点燃火种，应将燃料放在凸透镜的焦点位置。
15． 主光轴 薄透镜 光心
【详解】[1][2][3]透镜两个表面是球面的一部分，通过两个球心的直线，叫做透镜的主光轴，如果透镜的厚度比球面的半径小许多，这种透镜又叫做薄透镜，其中心O点叫做透镜的光心。
16． 凸 会聚
【解析】【小题1】[1][2]炎热的夏天向盆栽的植物叶子洒水，水会形成圆形的水珠，其结构类似凸透镜的结构，因此相当于凸透镜，对直射的阳光有会聚作用，会“烧糊”叶片。
17． 折射 厚 B、C 薄 A、D
【详解】[1]光从一只介质斜射入另一种介质中时，会发生光的折射；透镜是用透明物质制成的光学器件，它运用到光的折射原理。
[2][3][4][5]中间厚边缘薄的是凸透镜；中间薄边缘厚的是凹透镜；由图可知，B、C中间厚边缘薄是凸透镜；A、D中间薄边缘厚是凹透镜。
18．(1)会聚
(2)同种材料不同厚度的凸透镜，厚度越厚会聚作用越明显
【详解】（1）根据图示可知，折射光线比入射光线靠近了主光轴，因此由（a）或（b）或（c）可得：凸透镜对平行光线有会聚作用。
（2）因为三个凸透镜的厚度不同，材料相同，由图（a）和（b）和（c）可得：凸透镜的焦距是不同的，并且厚度越厚会聚作用越明显，即同种材料不同厚度的凸透镜，厚度越厚会聚作用越明显。
19．(1)，底面
(2)，
(3)见解析
【详解】（1）光先从空气斜射入玻璃，折射角小于入射角，光线会靠近法线；当光线从玻璃中射向空气时，折射角大于入射角，光线会远离法线。如图所示：
由图可知，光通过三棱镜，折射光线将向底面偏折。
（2）同理作出两个三棱镜按图乙、图丙两种方式组合在一起的折射光线，如图所示：

（3）将两个三棱镜按图乙组合，是一个凸透镜，由图可知，让两束平行光如图照射，光经过三棱镜后向中间靠拢，由此可得凸透镜对光线有会聚作用；将两个三棱镜按图丙组合，是一个凹透镜，由图可知，让两束平行光如图照射，光经过三棱镜后发散，由此可得凹透镜对光线有发散作用。
20．(1) 平面镜 45
(2) B 3
【详解】（1）[1][2]从甲图观察口看到正前方是方格子，整体好像是一个空箱子，甲图中的空箱子是利用平面镜成像得到 的，因此镜面与箱底的夹角为45度；把纸币从空箱顶端的投币口投入，实际上纸币在平面镜后面，观众不能看 见平面镜后面的纸币。
（2）[1]ABC．图中平行于主光轴的入射光线，折射后通过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴可以实现一束光从左侧的小孔射入，将一块遮光板从顶部的窄缝插入箱中，正好挡住光线，可光仍从右孔射出，故A不能完成；B中为一凹透镜和一凸透镜，左边的凹透镜 对光线有发散作用，而图中凹透镜对光线却有会聚的作用，故B不能实现；C中有两个凹透镜，凹透镜对光线有发散作用，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，延长线过另一侧 焦点的光线经凹透镜折射后将平行于主光轴，故C能实视，故AC不符合题意，B符合题意。
故选B。
[2]由激光束从乙图左侧的小孔射入，需要至少经过三次反射才能从右侧小孔射出时，光线的方向没有发生改变， 其实就是通过三块平面镜的反射实现的。
题号
1
2
3
4
5
6
7
8
9
10
答案
D
A
A
B
C
C
A
A
A
A
题号
11
12








答案
AC
AD
