中考物理一轮复习讲义+练习第18讲 串联与并联（讲义）（2份，原卷版+解析版）

这是一份中考物理一轮复习讲义+练习第18讲 串联与并联（讲义）（2份，原卷版+解析版），文件包含中考物理一轮复习讲义+练习第18讲串联与并联讲义原卷版docx、中考物理一轮复习讲义+练习第18讲串联与并联讲义解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。
\l "_Tc18026" 考点一 识别串并联 PAGEREF _Tc18026 \h 2
\l "_Tc32462" 考点二 电路设计 PAGEREF _Tc32462 \h 6
\l "_Tc2670" 考点三 串并联的电流特征 PAGEREF _Tc2670 \h 10
\l "_Tc3184" 考点四 串并联的电压特征 PAGEREF _Tc3184 \h 11

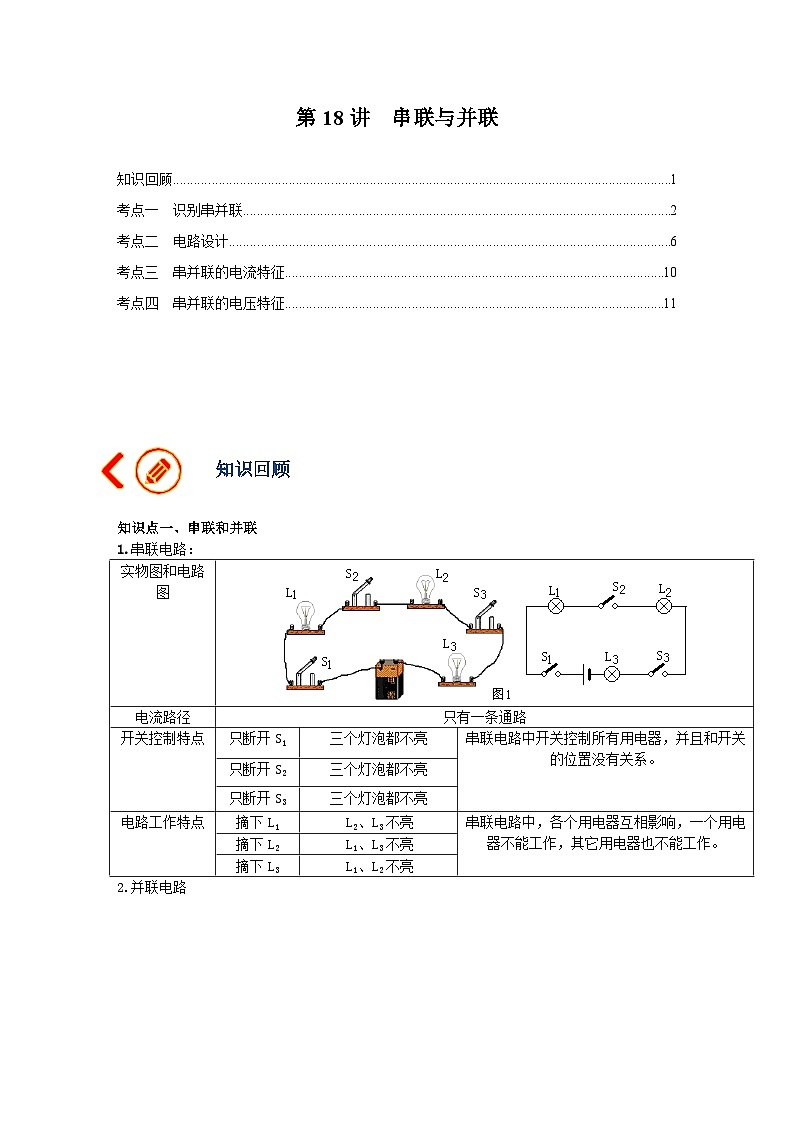

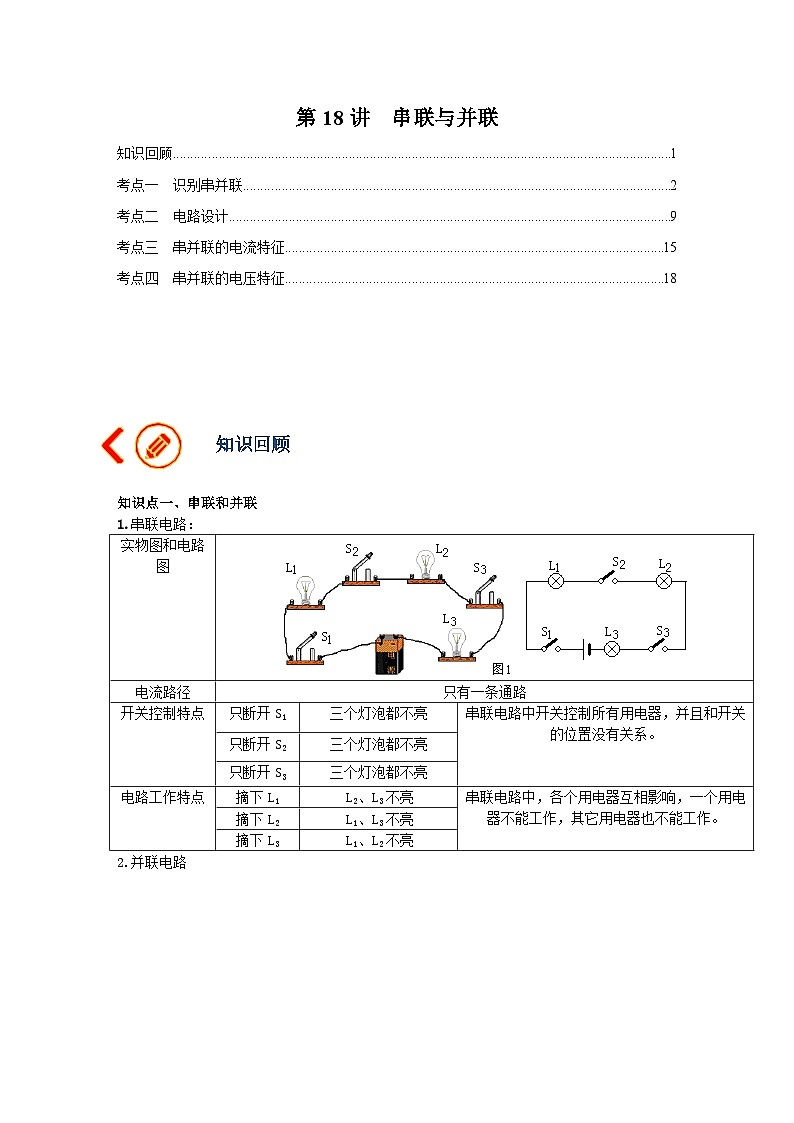

知识回顾
知识点一、串联和并联
1.串联电路：
2.并联电路
知识点二、串联、并联电路中电流与电压
考点一 识别串并联
1．如图所示的电路图中，下列分析错误的是（ ）

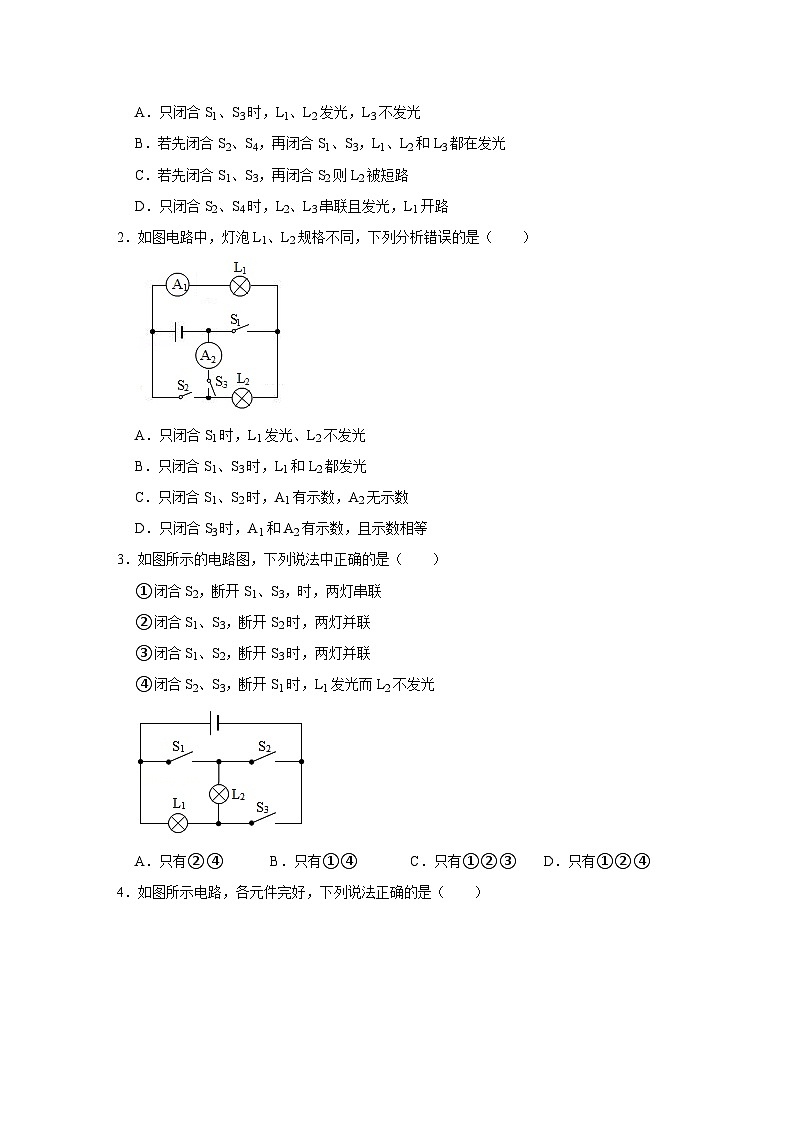

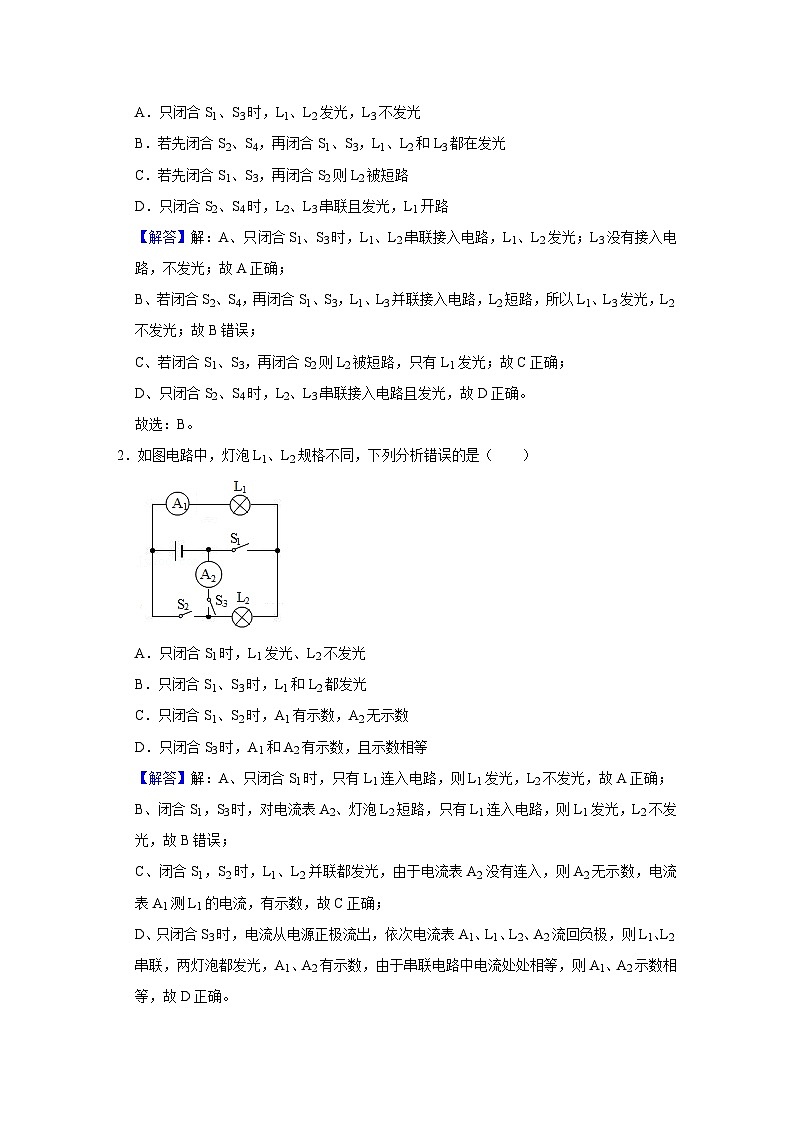

A．只闭合S1、S3时，L1、L2发光，L3不发光
B．若先闭合S2、S4，再闭合S1、S3，L1、L2和L3都在发光
C．若先闭合S1、S3，再闭合S2则L2被短路
D．只闭合S2、S4时，L2、L3串联且发光，L1开路
2．如图电路中，灯泡L1、L2规格不同，下列分析错误的是（ ）
A．只闭合S1时，L1发光、L2不发光
B．只闭合S1、S3时，L1和L2都发光
C．只闭合S1、S2时，A1有示数，A2无示数
D．只闭合S3时，A1和A2有示数，且示数相等
3．如图所示的电路图，下列说法中正确的是（ ）
①闭合S2，断开S1、S3，时，两灯串联
②闭合S1、S3，断开S2时，两灯并联
③闭合S1、S2，断开S3时，两灯并联
④闭合S2、S3，断开S1时，L1发光而L2不发光
A．只有②④B．只有①④C．只有①②③D．只有①②④
4．如图所示电路，各元件完好，下列说法正确的是（ ）
A．若甲乙都是电压表，S1、S2都闭合，则R1和R2并联
B．若甲乙都是电流表，S1闭合、S2断开，则R1和R2是串联
C．若甲电流表，乙是电压表，S1闭合、S2断开，则甲表测R2电流
D．若甲是电压表，乙是电流表，S1闭合S2断开，则甲表测电源电压
5．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表测量电源电压
C．断开S2，闭合S1和S3时，R1和R2串联
D．断开S1，闭合S2和S3时，R2被短路
6．勤于动手的小明同学连接了如图所示的电路，对连接关系判断正确的是（ ）
A．只闭合S、S1时，滑动变阻器R1与灯L串联，电压表测灯L的电压
B．闭合开关S、S1、S3时，滑动变阻器R1与灯L串联，电压表测电源电压
C．闭合开关S、S2、S3时，滑动变阻器R1与电阻R2并联
D．所有开关都闭合时，电源被短路
7．科技小组在社团活动中，在练习使用电压表电流表时，连接了如图所示的电路，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（ ）
A．灯L1与灯L2串联
B．电流表测通过灯L1的电流
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
8．如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯 发光，它们的连接方式是 ；当开关S1闭合，S2、S3、S4断开时，灯 发光，它们的连接方式是 联；当开关S2、S3、S4闭合，S1断开时，灯 发光，它们的连接方式是 联。当同时闭合开关S1、S3时，灯 发光，会出现 现象。
9．如图所示电路，电源两端电压保持不变。下列说法中不正确的是（ ）
A．当开关S1闭合、S2断开，滑动变阻器的滑片P移到B时，R3与滑动变阻器并联
B．当开关S1断开、S2闭合，滑动变阻器的滑片P移到B时；R3与滑动变阻器串联
C．当开关S1、S2断开，滑动变阻器的滑片P移到A时，V1和V2的示数之和为电源电压
D．当开关S1、S2均闭合，滑动变阻器的滑片P移到中点时，V1和V2的示数之和为电源电压
10．如图所示，电源两端电压一定，不考虑温度对电阻阻值的影响。关于电路的工作情况，下列说法中正确的是（ ）
A．只闭合S1，R1和R2串联
B．先闭合S1，再闭合S2时，总电阻变小，电压表的示数不变，电流表的示数变大
C．若R1被短路，则闭合S1和S2，电压表和电流表都可能被烧坏
D．若电压表和电流表位置对调，闭合S1和S2，电压表示数接近电源电压，电流表示数几乎为零
考点二 电路设计
1．在抗击新型冠状病毒中斗争中，医务人员要随时看护患者，临时使用一种呼唤电路，要求患者只要按床头的开关，他们就知道谁呼唤。如图中最合理的设计方案是（ ）
A．B．C．D．
2．学校安装了人脸识别测温系统，如图。电源开关S1闭合后，若红外测温感知体温正常，开关S2闭合；若人脸识别通过，开关S3闭合；当体热温正常且人脸识别通过时，闸门自动打开。选项中的电路设计符合要求的是（ ）
A．B．
C．D．
3．如图所示，体温安检门是一种集人体温度检测和金属探测为一体的安全检测门，门头装有高精度的体温检测探头，能够测量人体额头的温度，门中建立有电磁场，能够探测人体是否携带金属物品。当人体温度过高（S1闭合）或人身上携带金属物品（S2闭合）时，报警指示灯就会亮起且仪器发出报警声。下面的简化电路图符合要求的是（ ）
A．B．
C．D．
4．近年来作为民族高新技术产业代表的华为公司在5G技术等方面雄踞于世界科技巨头之列.尽管受到美国、加拿大等不公平、无端可耻的制裁，但凭借着华为公司未雨绸缪和不懈努力，为中国走上独立自主的科技之路开拓了一片新天地.如图为家贤妈妈的华为手机，其指纹锁“钥匙”是特定人的指纹（S1）、密码（S2）或人脸识别钥匙（S3），三者都可以单独使手机（M）解锁并工作.如图中电路设计符合要求的是（ ）
A．B．
C．D．
5．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（ ）
A．B．
C．D．
6．交通法规定，司机和副驾驶均要系安全带。当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，电铃工作；若系上安全带，则开关S2闭合，指示灯熄灭，电铃不工作。下列设计的电路图合理的是（ ）
A．B．
C．D．
7．防控疫情期间，为了严格控制外来车辆出入小区，很多小区安装了门禁系统，如图所示。系统可以通过电子眼自动识别车辆，若是小区内部车辆，则由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员按动按钮开关S2，控制电动机启动横杆。在如图所示的四个电路中，能正确模拟门禁系统内部控制电路的是（ ）
A．B．
C．D．
考点三 串并联的电流特征
8．如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是 A，通过灯L2的电流是 A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为 A，通过灯L2的电流为 A。
9．如图所示的电路，当只闭合S2时，电流表A1的示数为0.2A，则电流表A2的示数为 A；当S1、S2、S3均闭合时，电流表 可能被毁坏。
10．如图甲所示，当开关S1断开，S2、S3闭合时，能够发光的小灯泡有 ；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是 A。
11．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流是 A，通过L2的电流是 A，通过L3的电流是 A。
12．电路中开关状态如图所示，要使灯泡L1和L2并联，先闭合开关S，再闭合开关 ；若同时闭合开关S2和S3，可以工作的灯是 ；若将S1、S2和S3全部换成实验室中常用的电流表或电压表且使两灯并联，则S2处应为 表，三个电表中若两个相同的电表指针偏转角度相同，则通过L1和L2的电流之比是 ．
考点四 串并联的电压特征
13．如图所示，开关S闭合后，电压表V1测量的是 （选填“L1“或“L2”）的电压：若电压表V1的读数是2.5V，V2的读数是4.5V，则电源电压是 V。
14．如图所示，开关闭合后，电压表V1的示数为3V，电压表V2的示数为7V，则灯L1两端的电压为 V。
15．如图所示电路中，电源电压不变，当开关S断开时，电压表V1的示数为5V，电压表V2的示数为7V；当开关S闭合时，电压表V1的示数为9V，电压表V2的示数为5.4V。则：电源电压为 V；开关S断开时，灯L1两端的电压为 V；开关S闭合时，灯L1两端的电压为 V。
16．小刚同学按如图所示的电路进行实验，得到下列的实验数据。
（1）由图可知，L1、L2连接方式是 。
（2）将表中A1的实验数据补充完整。
（3）由表中的实验数据V1、V2、V的示数可得出结论 。
17．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为15V，若L2两端的电压是L3两端电压的4倍，电源的电压是 V，当开关由闭合到断开的过程中，电压表V1的示数将 。
18．如图所示的电路中，电源电压保持不变，不考虑温度对灯丝电阻的影响，整个过程电路均无故障、所有电表均为实验室学生电表。当闭合开关S1，断开S2、S3时，电压表V1的示数为4V，电压表V2、V3的指针偏转的程度相同。当闭合开关S1、S2、S3时，电流表A1、A2、A3的示数均不相同，断开所有开关，若将电路中其中某两个灯泡的位置互换后，再同时闭合三个开关，发现与之前相比，电流表A1、A2、A3的示数都没有发生改变，则电源电压为 V。将电压表V2更换为电流表A4，当闭合开关S1，断开S2、S3时，电压表V1的示数为2.4V，则此时电压表V3的示数为 V。
实物图和电路图
电流路径
只有一条通路
开关控制特点
只断开S1
三个灯泡都不亮
串联电路中开关控制所有用电器，并且和开关的位置没有关系。
只断开S2
三个灯泡都不亮
只断开S3
三个灯泡都不亮
电路工作特点
摘下L1
L2、L3不亮
串联电路中，各个用电器互相影响，一个用电器不能工作，其它用电器也不能工作。
摘下L2
L1、L3不亮
摘下L3
L1、L2不亮

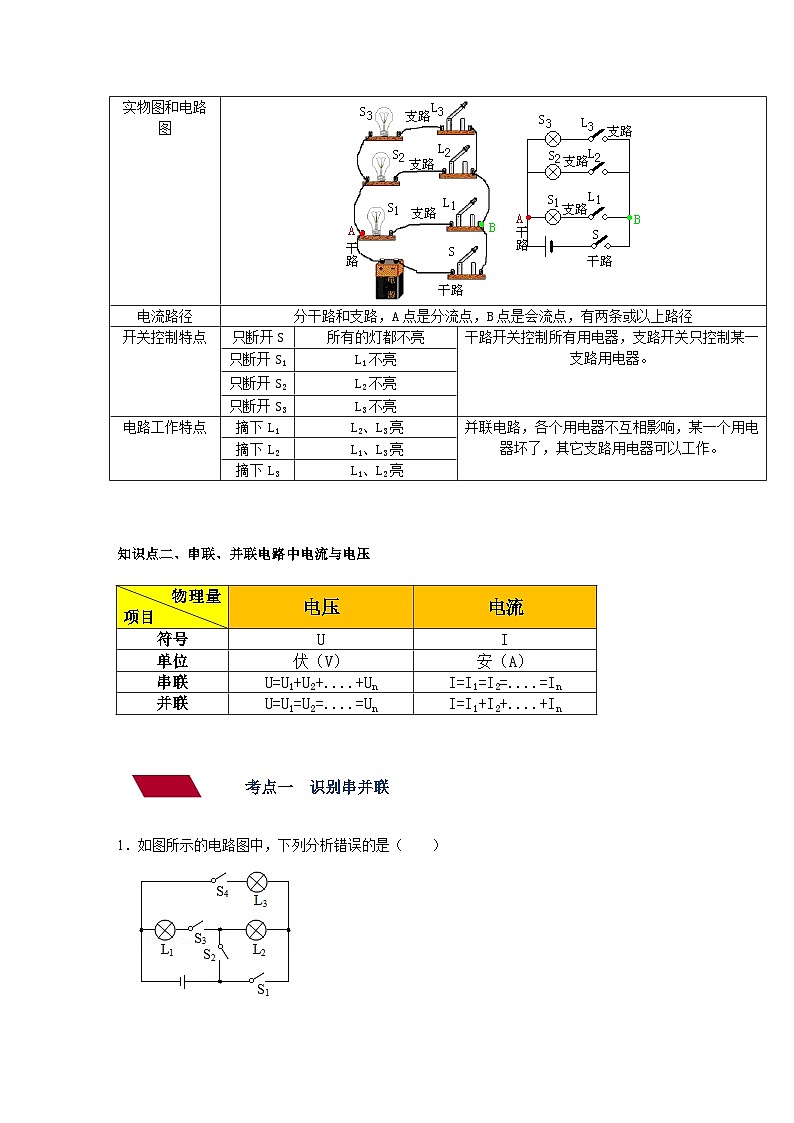

实物图和电路图
电流路径
分干路和支路，A点是分流点，B点是会流点，有两条或以上路径
开关控制特点
只断开S
所有的灯都不亮
干路开关控制所有用电器，支路开关只控制某一支路用电器。
只断开S1
L1不亮
只断开S2
L2不亮
只断开S3
L3不亮
电路工作特点
摘下L1
L2、L3亮
并联电路，各个用电器不互相影响，某一个用电器坏了，其它支路用电器可以工作。
摘下L2
L1、L3亮
摘下L3
L1、L2亮
物理量 项目
电压
电流
符号
U
I
单位
伏（V）
安（A）
串联
U=U1+U2++Un
I=I1=I2=
并联
U=U1=U2=
I=I1+I2++In
A1示数（A）
A2示数（A）
V1示数（V）
V2示数（V）
V示数（V）
0.5

7.5
4.5
12
