中考物理三轮复习冲刺专题测试——欧姆定律、电功率（含答案）

这是一份中考物理三轮复习冲刺专题测试——欧姆定律、电功率（含答案），共10页。试卷主要包含了9W等内容，欢迎下载使用。
姓名： 班级： 学号： 分数：
选择题（本题共8小题，1~6为单项选择题，选对得5分，7~8为多项选择题，全选对得5分，选不全得2分，不选、多选得0分，共40分。）

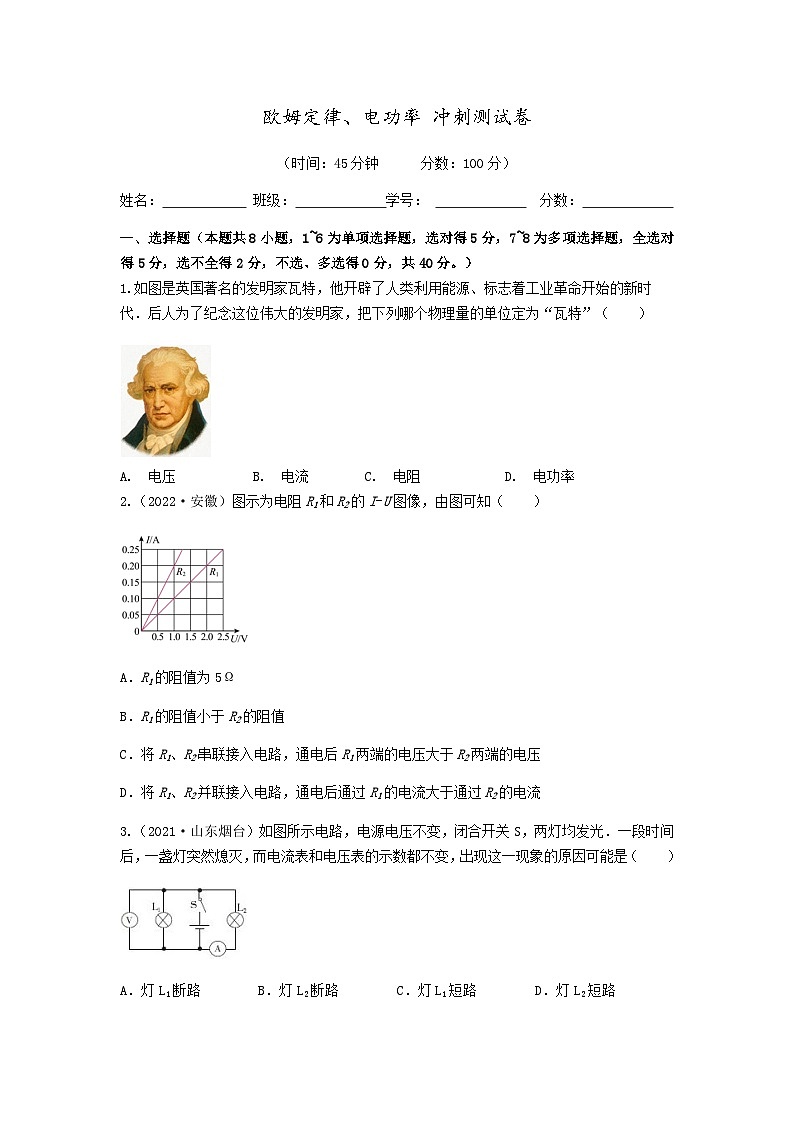

1.如图是英国著名的发明家瓦特，他开辟了人类利用能源、标志着工业革命开始的新时代．后人为了纪念这位伟大的发明家，把下列哪个物理量的单位定为“瓦特”（ ）
A. 电压 B. 电流 C. 电阻 D. 电功率
2.（2022·安徽）图示为电阻R1和R2的I-U图像，由图可知（ ）
A．R1的阻值为5Ω
B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
3.（2021·山东烟台）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路

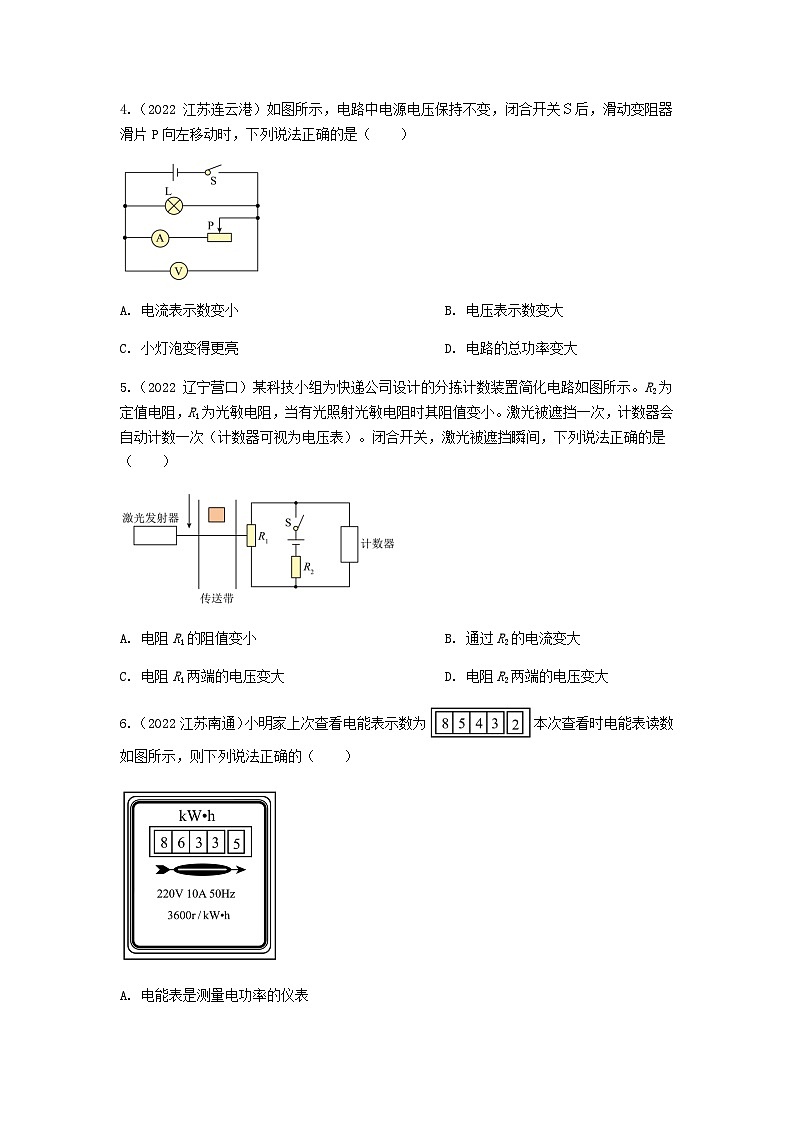

4.（2022 江苏连云港）如图所示，电路中电源电压保持不变，闭合开关后，滑动变阻器滑片P向左移动时，下列说法正确的是（ ）
A. 电流表示数变小B. 电压表示数变大
C. 小灯泡变得更亮D. 电路的总功率变大
5.（2022 辽宁营口）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A. 电阻R1的阻值变小B. 通过R2的电流变大
C. 电阻R1两端的电压变大D. 电阻R2两端的电压变大
6.（2022 江苏南通）小明家上次查看电能表示数为本次查看时电能表读数如图所示，则下列说法正确的（ ）
A. 电能表是测量电功率的仪表
B. 这个电能表的额定功率为2200W
C. 他家在这段时间内消耗电能为903kW•h
D. 若只让一个标有“220V 1000W”电热水器正常工作10min，则该表圆盘转了600转

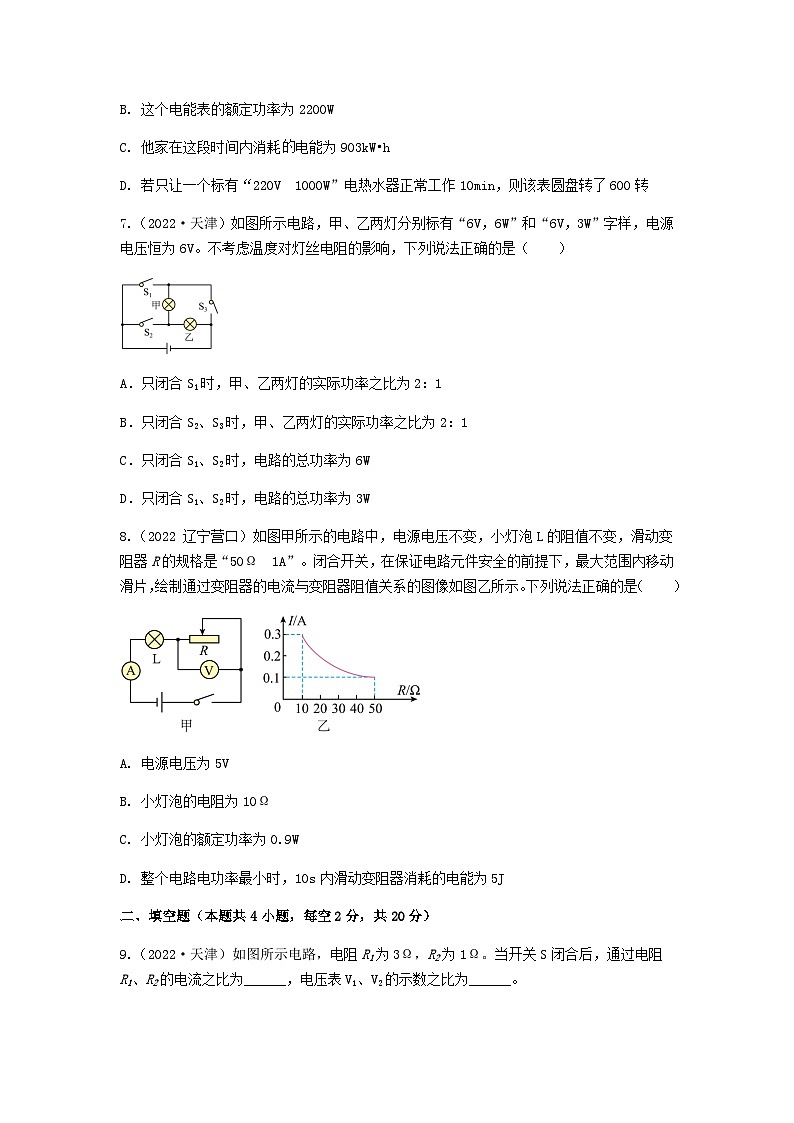

7.（2022·天津）如图所示电路，甲、乙两灯分别标有“6V，6W”和“6V，3W”字样，电源电压恒为6V。不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．只闭合S1时，甲、乙两灯的实际功率之比为2：1
B．只闭合S2、S3时，甲、乙两灯的实际功率之比为2：1
C．只闭合S1、S2时，电路的总功率为6W
D．只闭合S1、S2时，电路的总功率为3W
8.（2022 辽宁营口）如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“50Ω 1A”。闭合开关，在保证电路元件安全的前提下，最大范围内移动滑片，绘制通过变阻器的电流与变阻器阻值关系的图像如图乙所示。下列说法正确的是（ ）
A. 电源电压为5V
B. 小灯泡的电阻为10Ω
C. 小灯泡的额定功率为0.9W
D. 整个电路电功率最小时，10s内滑动变阻器消耗的电能为5J
填空题（本题共4小题，每空2分，共20分）
9.（2022·天津）如图所示电路，电阻R1为3Ω，R2为1Ω。当开关S闭合后，通过电阻R1、R2的电流之比为______，电压表V1、V2的示数之比为______。
10.（2022·河南）在图所示的电路中，电源电压不变，电阻R2的阻值为20Ω。闭合开关S，两电流表的示数分别为0.5A和0.2A，则电源电压为___________V，电阻R1的阻值为___________Ω。通电1min，该电路消耗的总电能为_____J。
11.（2022 辽宁营口）如图所示，甲乙两个透明容器中密封着等量的空气，通电一段时间后________（选填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________（选填“电流”或“电阻”）的大小有关；当电流为0.2A时，通电10s甲容器中的电阻产生的热量是________J。
12.（2021·四川攀枝花）如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压的U的变化的图像，当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为______Ω，移动滑片P当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为______Ω。
作图题（本题共1小题，共4分）
（2022 江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
实验探究题（本题共2小题，共14分）
14.（2022 江苏连云港）某同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻两端的电压始终保持不变，电路中仪表均完好无损。
（1）某同学将最后一根导线接入滑动变阻器的A接线柱后就完成电路的连接，该同学连接过程中存在的问题是___________；
（2）连接好电路后闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表无示数，则电路故障的原因可能是___________；
（3）排除故障后，某同学将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如图乙所示，此时电阻的阻值为___________；
（4）在实验过程中，当把电阻由更换为时，滑动变阻器接入电路中的电阻应___________（选填“变大”“变小”或“不变”）。
15.（2022·河南）在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。
（1）请用笔画线代替导线，将图的电路连接完整；( )
（2）闭合开关前，滑动变阻器的滑片应置于___________（选填“左”或“右”）端；
（3）闭合开关，移动滑片，当电压表的示数为___________ V时，小灯泡正常发光，读出电流表示数，可测得额定功率；
（4）继续移动滑片，电压表示数如图所示，为___________ V，此时电流表示数为0.24 A，小灯泡的实际功率为___________W；为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是___________ ；
（5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率___________ ；
（6）完成上述实验后，某小组设计了图所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下：
①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；
②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选___________Ω的。
综合运用题（本题共2小题，共22分）
16.（2022 江苏南通）张彬同学为了检测空气污染的指数，设计了如图甲所示的电路，R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0＝5Ω，当电压表为4V时，求：
（1）通过R0的电流；
（2）此时电路总电阻的阻值；
（3）当电路中电流为1.2A时，空气污染指数多少API？
17.（2022 江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：
（1）电阻和的阻值；
（2）保温箱加热时工作电路的功率；
（3）保温箱保温工作电路消耗的电能。
参考答案：
1.D 2.C 3.A 4.D 5.C 6.D 7.BD 8.BCD
9.
10.6 30 180
11.甲 电阻 4
12.20 16.25
13.或 或
14.①. 开关没有断开 ②. 断路 ③. 5 ④. 变大
15. 左 2.5 2.2 0.528 小灯泡的亮度 越大 5
16.（1）0.8A；（2）15Ω；（3）50API
17.（1），；（2）；（3）
实验次数
电压U/V
电流I/A
电功率P/ W
1
2.5
0.26
2
0.24
3
2.8
0.28
