2023年中考物理复习专项测试-欧姆定律、电功率（二）

这是一份2023年中考物理复习专项测试-欧姆定律、电功率（二），共9页。

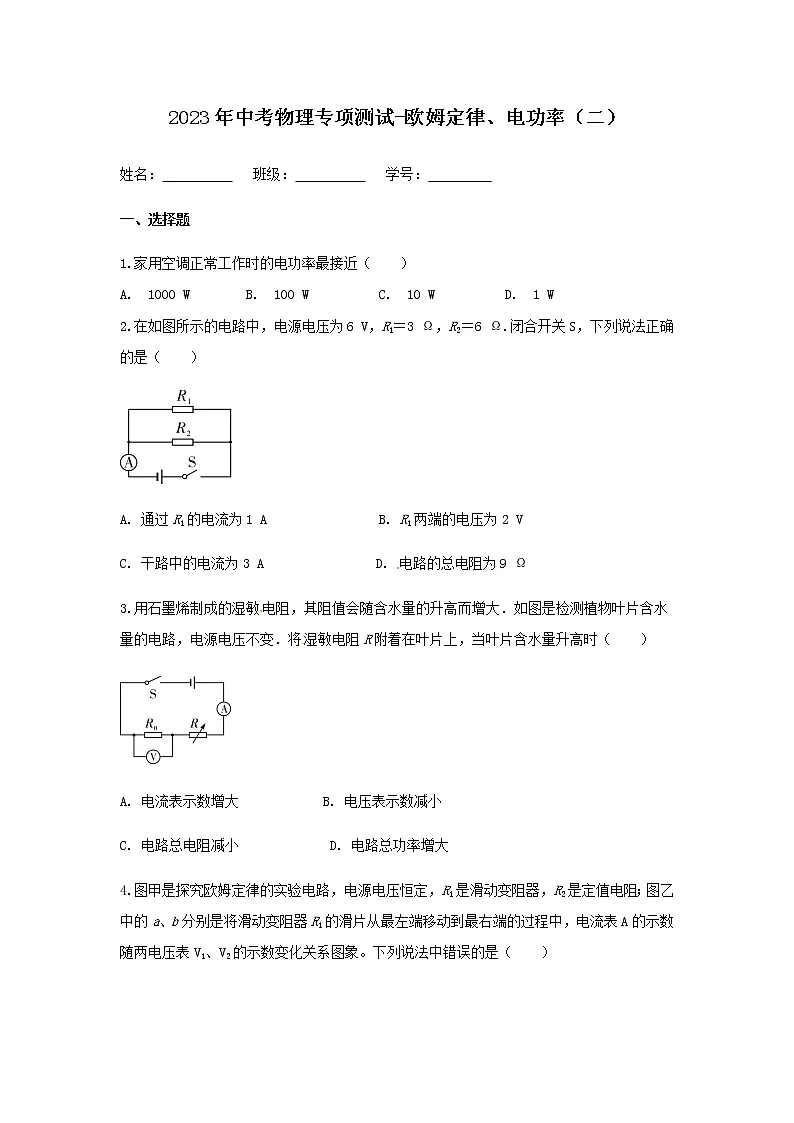

2023年中考物理专项测试-欧姆定律、电功率（二）姓名：             班级：             学号：           一、选择题1.家用空调正常工作时的电功率最接近（　　）A. 1000 W        B. 100 W          C. 10 W          D. 1 W2.在如图所示的电路中，电源电压为6 V，R1＝3 Ω，R2＝6 Ω.闭合开关S，下列说法正确的是（　　）A. 通过R1的电流为1 A                B. R1两端的电压为2 VC. 干路中的电流为3 A                D. 电路的总电阻为9 Ω3.用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．如图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时（　　）A. 电流表示数增大            B. 电压表示数减小C. 电路总电阻减小             D. 电路总功率增大4.图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中错误的是（　　）
 A. 图线a是电流表A的示数随电压表V1的示数变化关系图象B. 当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置C. 电源电压是6VD. 定值电阻阻值是10Ω5.图甲是调光台灯的模拟电路，电源电压不变，小灯泡规格是“6 V　3 W”，闭合开关S，当滑动变阻器的滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4 V；当滑动变阻器的滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2 V，且R2＝2R1.小灯泡的I－U图像如图乙所示，则下列说法正确的是（　　）A. 电源电压是6 VB. R1的阻值是10 ΩC. 当滑片在A点时，电路总功率是3.2 WD. 当滑片在B点时，R2的功率是2.5 W 二、填空题6.如图所示电路，电阻R1为3Ω，R2为1Ω。当开关S闭合后，通过电阻R1、R2的电流之比为______，电压表V1、V2的示数之比为______。7.标有“12 V　60 W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡的实际电压为________V，灯泡的实际功率________(选填“大于”“小于”或“等于”)60 W.8.某电能表的表盘上标有“1 600 imp/(kW·h)”的字样，将铭牌上标有“220 V　1 210 W”字样的电热水器接在家庭电路中，只让它单独工作6 min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为________kW·h，实际功率为________W，该电路的实际电压为________V.9.如图甲是一种家用电暖器，图乙是其简化的电路图，已知R1<R2，电暖器的部分参数如表中所示．闭合开关S，要让电暖器处于第二挡工作，则应再将开关________闭合；若电暖器在第二挡正常工作10 min，则产生的热量是________J.额定电压220 V功率选择一挡　950 W　二挡　1 150 W三挡　2 100 W三、实验探究题10.小红同学在“测量小灯泡的额定功率”实验时，连接的实物电路图如图甲所示．其中小灯泡的额定电压为3.0V，额定功率小于1W．

（1）小红连接的电路图有一根导线连接错误，请你在图中用“×”标出这根错接的导线，并画出正确的连接导线（不能与其他导线交叉）．
（2）小红正确连接好电路后，闭合开关，发现电压表和电流表均有读数，但小灯泡不亮，检查发现所有电学元件均完好，请你判断灯泡不亮的原因是：    ．
（3）调整好电路之后，再闭合开关，发现电压表示数为2.7V，则小红的下一步操作应该是：                         ．
（4）如果测得通过小灯泡的电流随电压变化的关系如图乙所示．若把这样的两只灯泡串联接在4V的电源上，则此时每只灯泡的电阻为    Ω，每只灯泡的实际功率为    W．11.“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；（2）连接电路时，开关应处于 ___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在 ___________（选填“A”或“B”）端；（3）连接电路后，闭合开关，移动滑动变阻器滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ___________（填序号）；A．定值电阻R短路B．定值电阻R开路C．滑动变阻器开路D．电流表开路（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。四、综合运用题12.如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。（1）求R0的阻值；（2）求滑动变阻器的最大阻值；（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。 13.厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：额定电压/V220额定功率/W高温1100中温880低温（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 ___________档（选填“高温”、“中温”或“低温”）；（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；（3）该蛋糕机正常工作时R2的电阻值；（4）该蛋糕机低温挡的额定功率。 参考答案：ACBBD6.    7.11.5　小于8.0.1　1 000　2009.S1　6.9×10510.（1）；
（2）灯泡实际功率太小；
（3）向右移动滑片P，使电压表示数为3V；
（4）10；0.4．11. ①.     ②. 断开    ③. A    ④. B    ⑤. 反比    ⑥. A    ⑦. 2    ⑧. 甲12.（1）10Ω；（2）80Ω；（3）2∶113. ①. 低温    ②. 660000J    ③. 22Ω    ④. 176W
