必修 第一册实验：探究小车速度随时间变化的规律当堂检测题

这是一份必修 第一册实验：探究小车速度随时间变化的规律当堂检测题，文件包含人教版必修第一册高一物理同步导学案21实验探究小车速度随时间变化的规律原卷版docx、人教版必修第一册高一物理同步导学案21实验探究小车速度随时间变化的规律解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

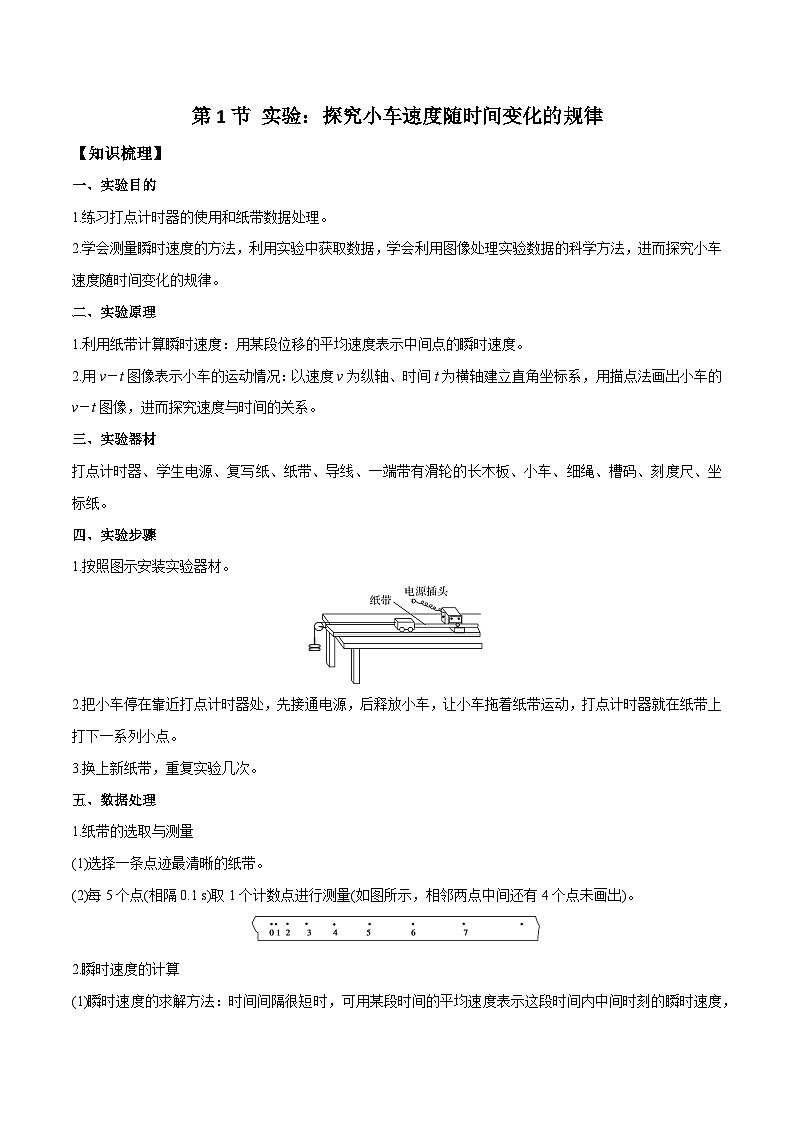

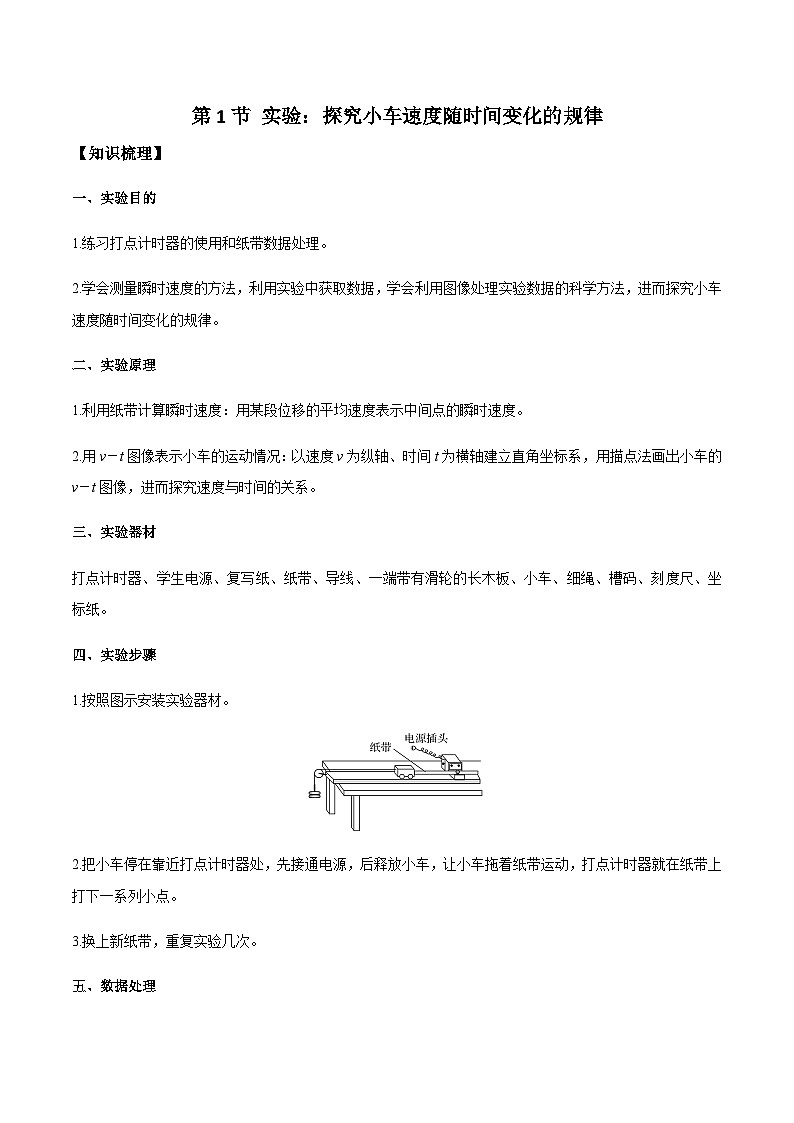

一、实验目的
1.练习打点计时器的使用和纸带数据处理。
2.学会测量瞬时速度的方法，利用实验中获取数据，学会利用图像处理实验数据的科学方法，进而探究小车速度随时间变化的规律。
二、实验原理
1.利用纸带计算瞬时速度：用某段位移的平均速度表示中间点的瞬时速度。
2.用v－t图像表示小车的运动情况：以速度v为纵轴、时间t为横轴建立直角坐标系，用描点法画出小车的v－t图像，进而探究速度与时间的关系。
三、实验器材
打点计时器、学生电源、复写纸、纸带、导线、一端带有滑轮的长木板、小车、细绳、槽码、刻度尺、坐标纸。
四、实验步骤
1.按照图示安装实验器材。
2.把小车停在靠近打点计时器处，先接通电源，后释放小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列小点。
3.换上新纸带，重复实验几次。
五、数据处理

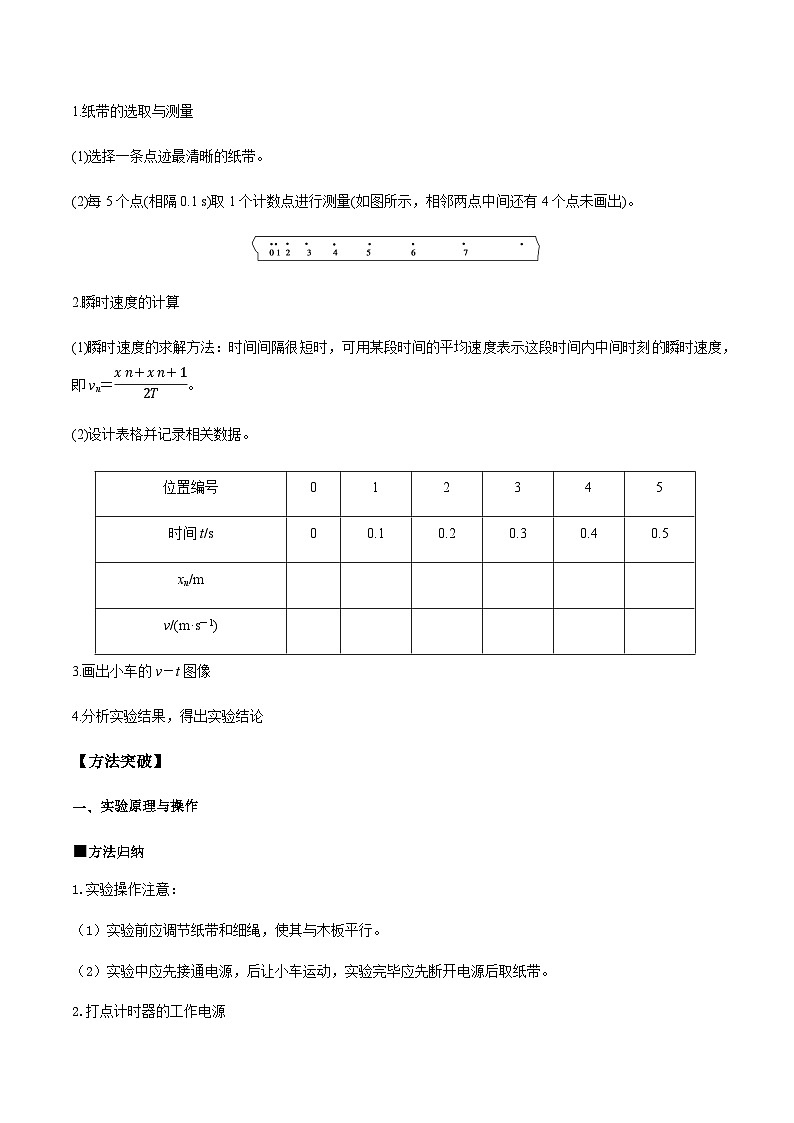

1.纸带的选取与测量
(1)选择一条点迹最清晰的纸带。
(2)每5个点(相隔0.1 s)取1个计数点进行测量(如图所示，相邻两点中间还有4个点未画出)。
2.瞬时速度的计算

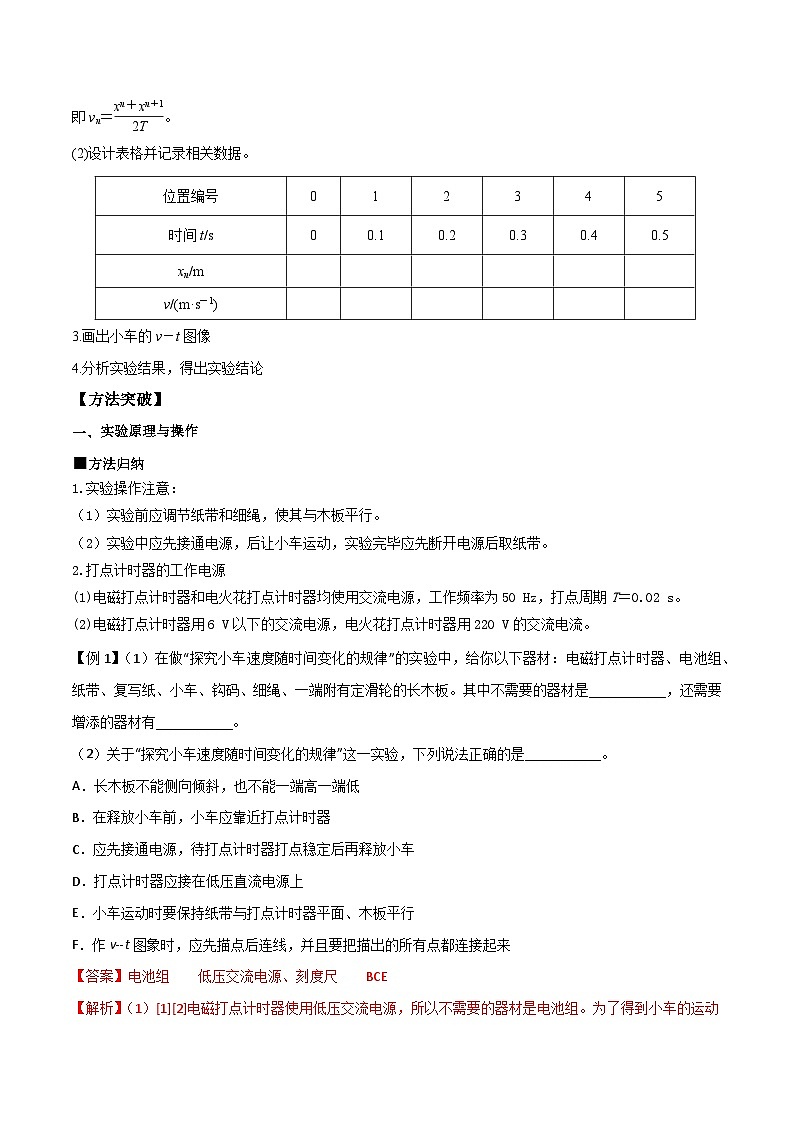

(1)瞬时速度的求解方法：时间间隔很短时，可用某段时间的平均速度表示这段时间内中间时刻的瞬时速度，即vn＝eq \f(xn＋xn＋1,2T)。
(2)设计表格并记录相关数据。
3.画出小车的v－t图像
4.分析实验结果，得出实验结论
【方法突破】
实验原理与操作
■方法归纳
1.实验操作注意：
（1）实验前应调节纸带和细绳，使其与木板平行。
（2）实验中应先接通电源，后让小车运动，实验完毕应先断开电源后取纸带。
2.打点计时器的工作电源
(1)电磁打点计时器和电火花打点计时器均使用交流电源，工作频率为50 Hz，打点周期T＝0.02 s。
(2)电磁打点计时器用6 V以下的交流电源，电火花打点计时器用220 V的交流电流。
【例1】（1）在做“探究小车速度随时间变化的规律”的实验中，给你以下器材：电磁打点计时器、电池组、纸带、复写纸、小车、钩码、细绳、一端附有定滑轮的长木板。其中不需要的器材是___________，还需要增添的器材有___________。
（2）关于“探究小车速度随时间变化的规律”这一实验，下列说法正确的是___________。
A．长木板不能侧向倾斜，也不能一端高一端低
B．在释放小车前，小车应靠近打点计时器
C．应先接通电源，待打点计时器打点稳定后再释放小车
D．打点计时器应接在低压直流电源上
E．小车运动时要保持纸带与打点计时器平面、木板平行
F．作v­-t图象时，应先描点后连线，并且要把描出的所有点都连接起来

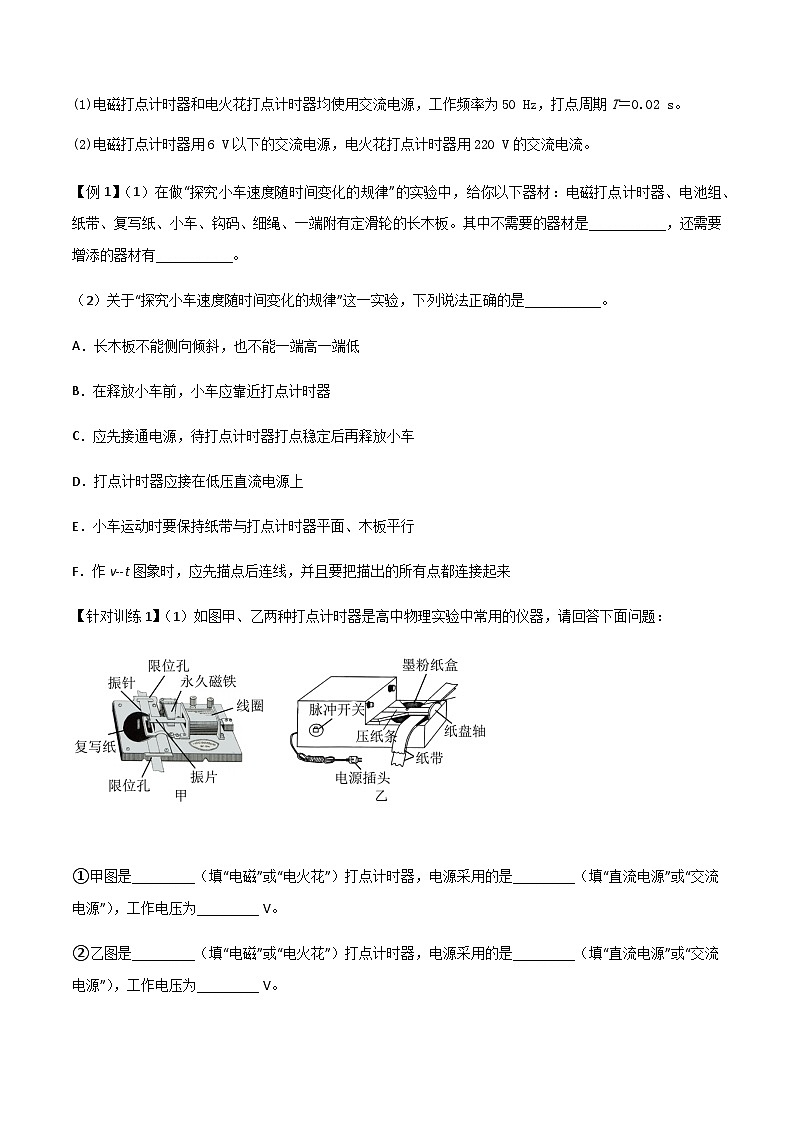

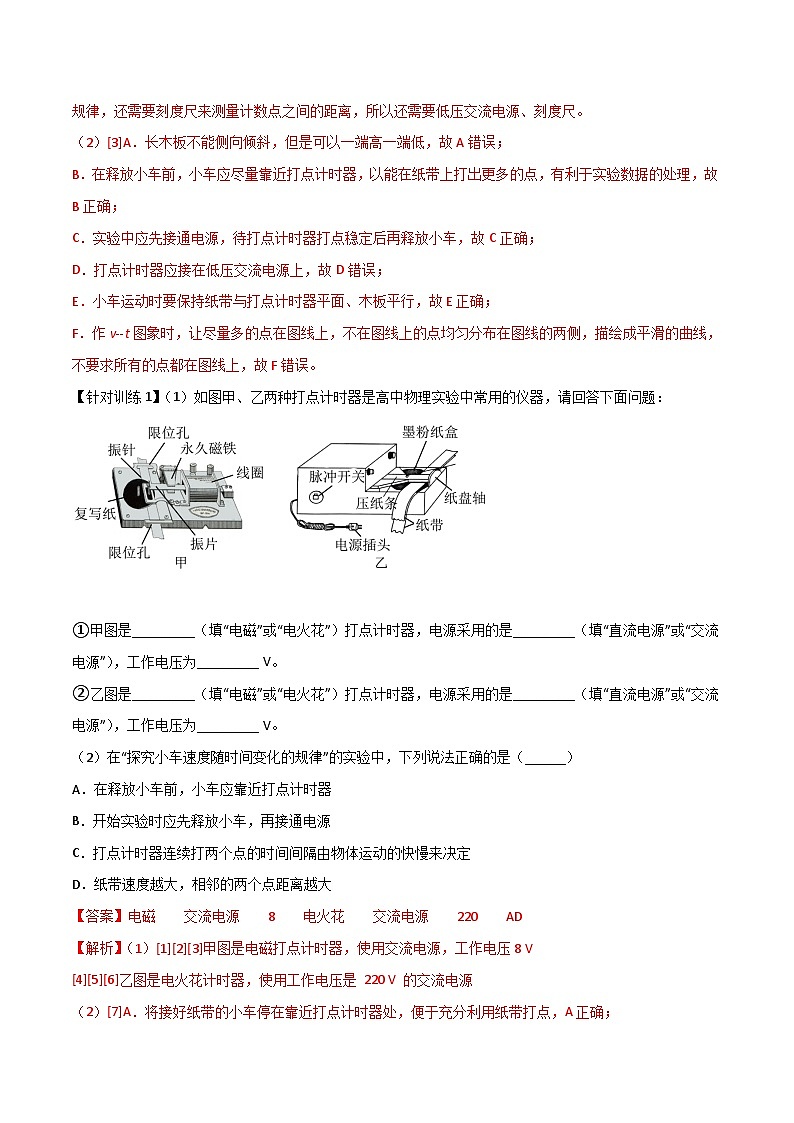

【针对训练1】（1）如图甲、乙两种打点计时器是高中物理实验中常用的仪器，请回答下面问题：
①甲图是_________（填“电磁”或“电火花”）打点计时器，电源采用的是_________（填“直流电源”或“交流电源”），工作电压为_________ V。
②乙图是_________（填“电磁”或“电火花”）打点计时器，电源采用的是_________（填“直流电源”或“交流电源”），工作电压为_________ V。
（2）在“探究小车速度随时间变化的规律”的实验中，下列说法正确的是（______）
A．在释放小车前，小车应靠近打点计时器
B．开始实验时应先释放小车，再接通电源
C．打点计时器连续打两个点的时间间隔由物体运动的快慢来决定
D．纸带速度越大，相邻的两个点距离越大
数据处理与误差分析
■方法归纳
1.求解瞬时速度方法：vn＝eq \f(xn＋xn＋1,2T)，其中xn和xn+1为纸带上相邻的相等时间内的位移。
2．描绘v­t图像
(1)根据表格中的v、t数据，在直角坐标系中仔细描点。
(2)作一条直线，使同一次实验得到的各点尽量落到这条直线上，落不到直线上的各点应均匀分布在直线的两侧，这条直线就是本次实验的v­t图线，它是一条倾斜的直线，如图所示。
3．由v­t图像求加速度：选直线上尽量远的两个坐标点，由a＝eq \f(Δv,Δt)求出加速度大小。
【例2】在“用打点计时器测速度”的实验中，打点计时器使用的220V的交流电，且频率为50 Hz，记录小车运动的纸带如图所示，在纸带上选择0、1、2、3、4、5这6个计数点，相邻两计数点之间还有四个点未画出，纸带旁并排放着带有最小分度为毫米的刻度尺，零点跟“0”计数点对齐。
（1）由图读出三个计数点1、3、5跟0点的距离填入下表中。
（2）计算小车通过计数点“4”的瞬时速度为v4 =___________m/s（结果保留3位有效数字）。
（3）若实验中电源电压为215V，其他条件不变，且打点计时器能够正常工作，而实验者并不知道，则速度的测量值和真实值相比___________（填“偏大”“偏小”“不变”），若实验中电源频率为49Hz，其他条件不变，且打点计时器能够正常工作，而实验者并不知道，则速度的测量值和真实值相比___________（填“偏大”“偏小”“不变”）。
【针对训练2】某同学在“探究小车速度随时间变化的规律”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出0、1、2、3、4、5、6共7个测量点，其相邻点间的距离如图所示，每两个相邻的测量点之间的时间间隔为，试完成下面问题。
（1）根据打点计时器打出的纸带，我们可以直接得到的物理量是______；
A．时间间隔B．位移C．平均速度D．瞬时速度E.加速度
（2）根据纸带上各个测量点间的距离，某同学己将1、2、3、5点对应的时刻的瞬时速度进行计算并填入表中，求出4点对应的时刻的瞬时速度；（要求保留3位有效数字）______
（3）在如图所示的直角坐标系中作出小车的瞬时速度随时间变化的关系图线；______
（4）由图像求出小车的加速度______。
实验创新
■方法归纳
1.用光电门测小车经过时的瞬时速度：由于时间极短，所以小车通过光电门的平均速度可以当作小车过光电门的瞬时速度，即：
2.用频闪照相机拍摄不同时刻物块的位置影像代替打点计时器打出的纸带，相邻影像间的时间间隔由频闪光源的频闪频率决定。
【例3】为了测定气垫导轨上滑块的加速度，滑块上安装了宽度为的遮光条。如图所示，滑块在牵引力作用下先后通过两个光电门，配套的数字计时器记录了遮光条通过第一光电门的时间为，通过第二个光电门的时间为，遮光条从开始遮住第一个光电门到开始遮住第二个光电门的时间t为，则滑块的加速度约为（ ）
A．B．C．D．
【针对训练3】一小球在桌面上从静止开始做加速运动，现用高速摄影机在同一底片上多次曝光，记录下小球每次曝光的位置，并将小球的位置编号。如图所示，1位置恰为小球刚开始运动的瞬间，作为零时刻。摄影机连续两次曝光的时间间隔均为0.5 s，小球从1位置到6位置的运动过程中经过各位置的速度分别为v1=0，v2=0.06 m/s，v3=___________m/s，v4=0.18 m/s，v5=___________m/s。在图中作出小球的速度—时间图像___________（保留描点痕迹）。
【对点检测】
随堂检测
1．小明同学按如图所示装置做“探究小车速度随时间变化的规律”的实验。
（1）释放小车时，实验装置如图甲所示，指出该装置或操作中错误的是___________。
A．电磁打点计时器接在直流电源上了
B．小车质量没有远大于槽码质量
C．小车离打点计时器过远
（2）如图乙为改正装置后打下的一条纸带的中间部分，A、B、C、D为其中连续打出的四个点（已知打点计时器打点时间间隔T=0.02 s）。由于操作不慎，C点模糊了，小明仍用此纸带来研究。从图上可以读得A点在刻度尺上位置的读数为___________ cm，在打下C点时小车的速度最接近于___________ m/s（结果保留三位有效数字）。
2．用气垫导和数字计时器更能精确地测量物体的瞬时速度。如图所示滑块在牵引力作用下先后通过两个光电门，配套的数字毫秒计记录了遮光板通过第一个光电门的时间为△t1=0.29s，通过第二个光电门的时间为△t2=0.11s，已知遮光板的宽度为3.0cm，分别求出滑块通过第一个光电门的速度大小___________，第二个光电门的速度大小___________。（结果保留两位小数）
课后检测
1．某同学利用图（a）所示的实验装置探究物块速度随时间的变化。打点计时器所用交流电源频率为50Hz启动打点计时器，释放物块，打点计时器打出的纸带如图（b）所示。根据实验数据分析，该同学认为物块的运动为匀加速直线运动。回答下列问题：
（1） 根据电磁打点计时器打出的纸带，可以从纸带上直接测量得到的物理量是___________。（填选项字母）
A．位移 B．速度
B．加速度 D．平均速度
（2） 由图（b）可得出A点到D点的距离是___________cm
（3） 由图（b）实验数据可得B点的瞬时速度是___________m/s（结果保留两位有效数字）。
（4） 某实验小组计算出所得小组纸带上各计数点对应的速度后，在坐标系中描出的点如图（c）所示，请根据这些点在图中作出v-t图像，并根据图像计算出小车运动的加速度a=___________m/s2（结果保留三位有效数字）。
（5） 打点计时器原来使用的电源的频率是50Hz，若在测定匀变速直线运动的速度时，交流电的频率为55Hz。而未被发觉，这样计算出的平均速度值与真实值相比是___________。（填“偏大…“偏小”或“不变”）
2．在“探究小车速度随时间变化的规律”的实验时，要用到电火花打点计时器，其电源频率为。
（1）为完成本实验，下列器材中必须有的是（填编号）___________。
①天平 ②低压交流电源 ③刻度尺 ④秒表
（2）安装好实验装置后开始实验。实验中以下操作必需的是___________。
A．托盘和砝码的总质量要远小于小车的总质量
B．调整滑轮的高度，使细线与长木板平行
C．将长木板远离滑轮的一端用小木块垫起
D．释放小车前，小车应尽可能靠近打点计时器放置
E．选择平直且各处粗糙程度相同的长木板做实验
（3）某同学在实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定了A、B、C、D、E、F、G共7个计数点，其相邻点间的距离如图所示，每两个相邻计数点之间还有四个点未画出。试根据纸带上各个计数点间的距离，（本题计算结果数值保留两位有效数字）
算出打下D点时小车的瞬时速度为___________（保留三位有效数字）。
（4）如果在测定匀变速直线运动的加速度时，由于频率波动，交流电源的实际频率略大于50Hz，则前面计算出的加速度值与真实值相比___________（填“偏大”、“偏小”或“不变”）。
3．（1）某实验小组利用电磁打点计时器做“探究匀变速直线运动”的实验。
该小组按下图组装好器材，正准备闭合电键释放小车。请改正该图中的两处错误或不妥之处
①______________________________________________________________；
②______________________________________________________________。
（2）改正错误后该小组同学开始研究小车做匀变速直线运动的规律。从纸带上打出的点中选取某点O为参考点，再从某个合适的点开始在纸带上依次标记A、B、C、D四个计数点（相邻两计数点之间还有1个点未画出）。如图所示，因保存不当，纸带被污染，仅保留了O、A、C、D四个点，测量得到A、C、D三点到O点的距离分别为：、、。若电源频率，打下B点时小车的速度_______（保留两位小数）。
4．在做“研究匀变速直线运动”的实验中：
（1）实验室提供了以下器材：打点计时器、一端附有滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、天平、交流电源、复写纸。其中在本实验中不需要的器材是___________。
（2）如图所示，是某同学由打点计时器得到的表示小车运动过程的一条清晰纸带，纸带上两相邻计数点间还有四个点没有画出，打点计时器打点的时间间隔，其中、、、、、。
下表列出了打点计时器打下B、C、F时小车的瞬时速度，请在表中填入打点计时器打下D、E两点时小车的瞬时速度。
（3）以A点为计时起点，在坐标图中画出小车的速度-时间关系图线___________
【提升训练】
1．图示纸带记录的为在研究匀变速直线运动规律的实验中小车的运动情况，A、B、C、D、E为相邻的计数点，相邻计数点的时间间隔为T=0.1s，则：（计算结果保留两位有效数字）
（1）下列操作中正确的有___________（填选项代号）。
A．在释放小车前，小车要靠近打点计时器
B．打点计时器应放在长木板的有滑轮一端
C．应先接通电源，后释放小车
D．电火花计时器应使用低压交流电源
（2）D点的瞬时速度大小为___________m/s。
2．某同学在做“探究匀变速直线运动规律”的实验中，进行如下操作：
步骤1：长木板一端用小木块垫高，把打点计时器固定在长木板的垫高端，连好电路；
步骤2：纸带穿过打点计时器，并固定在小车上，把小车停在靠近打点计时器处；
步骤3：先放开小车，让小车运动，然后再接通电源，开始在纸带上打点。
（1）上面的操作步骤有一个不妥，该步骤是___________；
（2）该同学正确操作后得到了一条清晰的纸带如图所示，各相邻计数点间的距离分别为，，，，，，在这组数据中，记录错误的数据是___________；
（3）已知相邻计数点间的时间间隔为，打点计时器打下点时，小车的速度___________。
3．某同学在“用打点计时器测速度”的实验中，得到如图所示的纸带，按照打点的先后顺序，纸带上的计数点依次用A、B、C、D、E表示，每两个相邻的计数点之间还有4个计时点没画出来。
（1）实验中，实验室提供了以下器材：电火花打点计时器、一端附有滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、交流电源、秒表。其中在本实验中不需要的器材是_____。
（2）电磁打点计时器使用____电源（填“交流”或“直流”）；由图可以知道纸带做的是_____（填“加速”、“减速”或“匀速”）直线运动。
（3）小车经过AE段的平均速度是_____m/s，小车经过B点时的速度是_____m/s。（结果保留三位有效数字）
（4）在实验过程中，对于减小实验误差来说，下列方法中有益的（______）
A．选取记数点，把每打5个点的时间间隔作为一个时间单位
B．使小车运动的加速度尽量小些
C．舍去纸带上密集的点，只利用点迹清晰，点间间隔适当的那一部分进行测量计算
D．选用各处平整程度光滑程度不相同的长木板做实验
位置编号
0
1
2
3
4
5
时间t/s
0
0.1
0.2
0.3
0.4
0.5
xn/m
v/(m·s－1)
距离
d1
d2
d3
测量值/cm
___________
___________
___________
瞬时速度/（）
数值
0.165
0.214
0.263
0.363
位置
B
C
D
E
F
速度
0.737
0.801
___________
___________
0.994
