初中物理新人教版九年级全册第十九章第一节 安全用电教学课件（2026春）

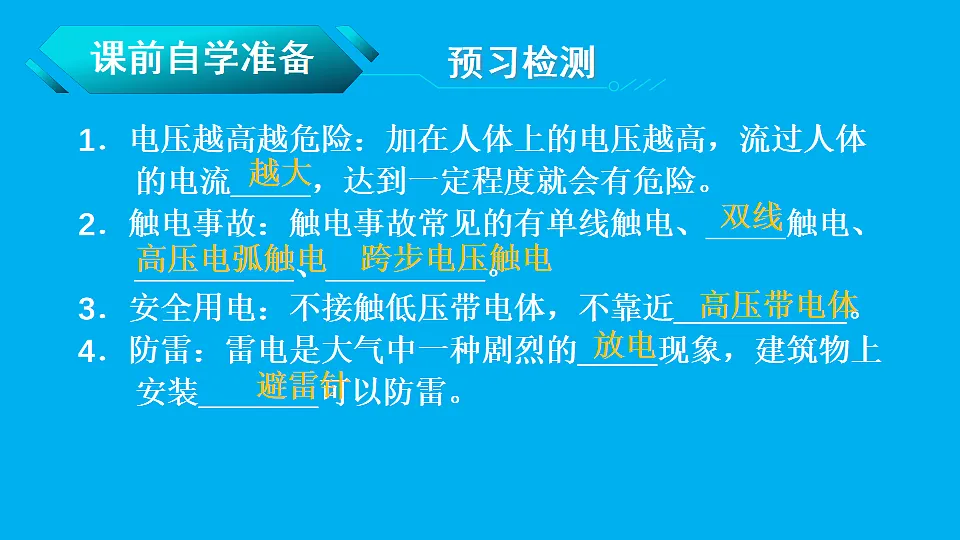

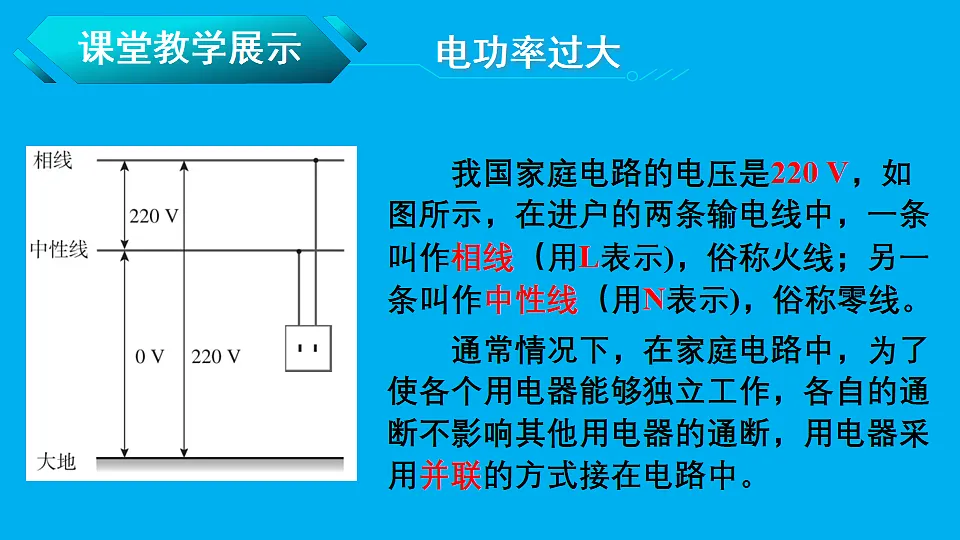

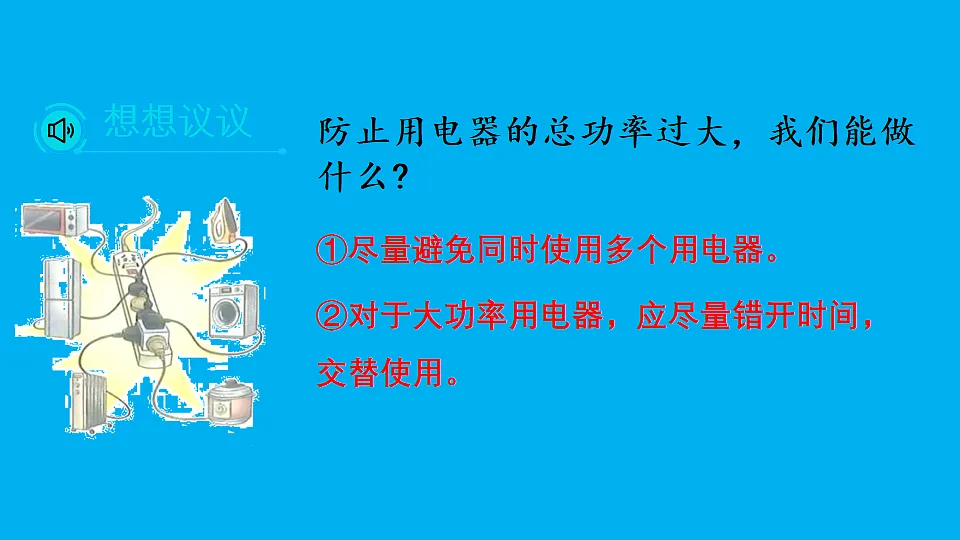

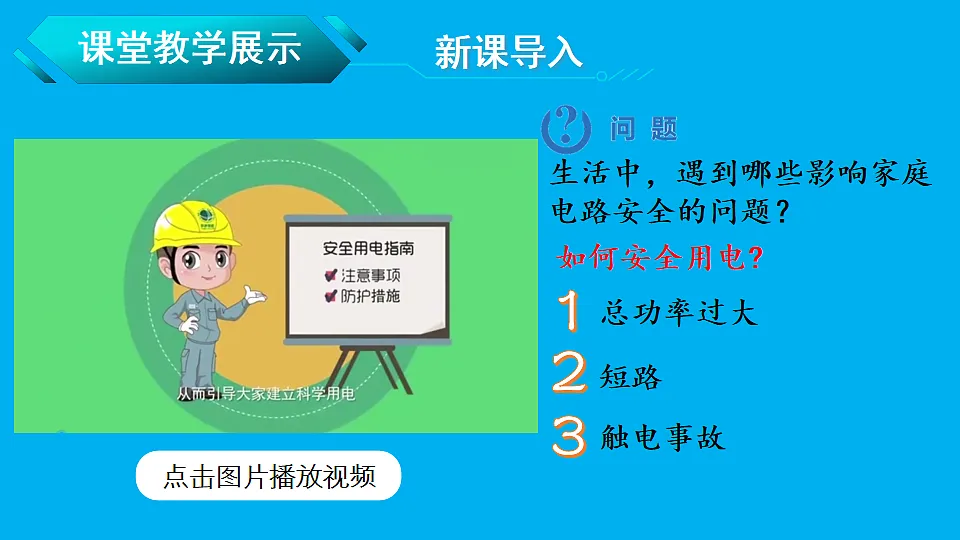

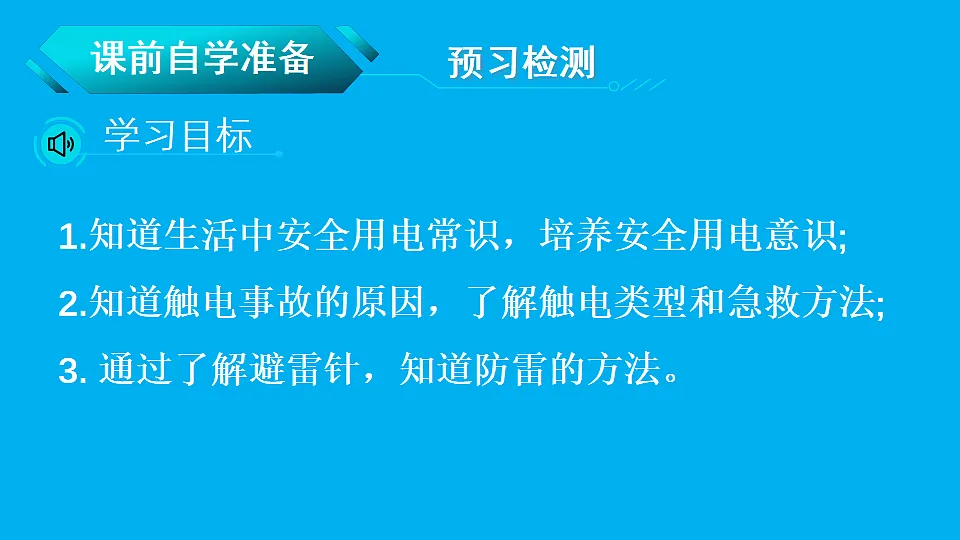

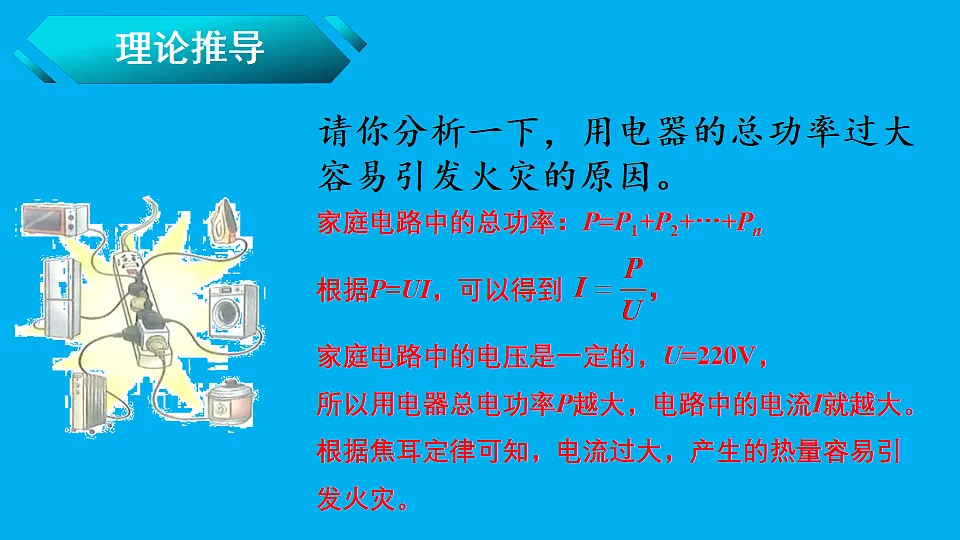

状元成才路R·九年级全一册第十九章 生活用电第1节安全用电预习检测1.知道生活中安全用电常识，培养安全用电意识;2.知道触电事故的原因，了解触电类型和急救方法;3. 通过了解避雷针，知道防雷的方法。学习目标1．电压越高越危险：加在人体上的电压越高，流过人体的电流______，达到一定程度就会有危险。2．触电事故：触电事故常见的有单线触电、______触电、____________、____________。3．安全用电：不接触低压带电体，不靠近_____________。4．防雷：雷电是大气中一种剧烈的______现象，建筑物上安装_________可以防雷。越大双线高压电弧触电跨步电压触电高压带电体放电避雷针预习检测状元成才路新课导入生活中，遇到哪些影响家庭电路安全的问题？总功率过大1短路2触电事故3点击图片播放视频如何安全用电?在生活或电视中哪些地方见到这些标志？状元成才路电功率过大电功率过大 我国家庭电路的电压是220 V，如图所示，在进户的两条输电线中，一条叫作相线（用L表示)，俗称火线；另一条叫作中性线（用N表示)，俗称零线。 通常情况下，在家庭电路中，为了使各个用电器能够独立工作，各自的通断不影响其他用电器的通断，用电器采用并联的方式接在电路中。请你分析一下，用电器的总功率过大容易引发火灾的原因。家庭电路中的总功率：P=P1+P2+…+Pn根据P=UI，可以得到家庭电路中的电压是一定的，U=220V，所以用电器总电功率P越大，电路中的电流I就越大。根据焦耳定律可知，电流过大，产生的热量容易引发火灾。防止用电器的总功率过大，我们能做什么?想想议议①尽量避免同时使用多个用电器。②对于大功率用电器，应尽量错开时间，交替使用。 小明观察到自家电能表上标有“220V 10A”字样，请你帮他分析一下：（1）该电能表允许安装用电器的最大功率应是多少？（2）他家已经安装了500W洗衣机、200W电视机、100W电冰箱各1台，以及19W节能灯6只，他还能再安装一台功率为1 200W的空调吗？2 200W能状元成才路状元成才路短路有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？思考短路是家庭电路中电流过大的另一个原因。点击播放视频家庭电路中短路的原因短路实质：相线和中性线直接连通绝缘皮破损用电器进水外因接通短路结果：线路着火跳闸（或烧保险）1.怎样尽量避免家庭电路中出现短路?讨论定期检查导线；不要使用绝缘皮破损的插头等。断开总开关，请专业电路检修人员检查电路，排除故障后才能正常使用。2.如果家庭电路中发生短路事故，应该怎么处理?状元成才路触电事故 人体是导体。通常情况下，人的皮肤在干燥时电阻为103~105Ω，在潮湿时皮肤的电阻会大幅降低。当成为闭合电路的一部分时，人体就会有电流通过。如果电流达到一定值，就会发生触电事故。想想议议什么是触电人体电阻约为103 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω 。安全电压不高于36V人体电阻:103～105Ω(通常)家庭电路触电时流过人体电流：(致命电流)家庭电路的电压 220 V工厂用的动力电路的电压 380 V输电线路的电压 10 ～1100 kV低压触电双线触电单线触电（低于1000V的为低压电）高压触电高压电弧触电高压电弧高压触电跨步电压触电跨步电压触电除了图示的几种情况外，还有哪些情况可能引起触电？状元成才路（1）切断电源（2）迅速使触电人摆脱电源状元成才路雷电是大气中一种剧烈的放电现象状元成才路注意防雷现代建筑上的避雷针高压输电铁塔上的防雷导线状元成才路雷电时应该注意状元成才路1．不要靠近金属栏杆，各种电器应暂停使用。2．迅速走进屋内，或汽车内。3．不要手持金属杆，金属饰物包括手表也要抛离。4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。1.人双手间干燥时电阻是1000~5000Ω，潮湿时是200~800Ω。如果两端加上36V的电压，电流是多少？解：干燥时：状元成才路随堂演练潮湿时：经验证明，只有不高于36V的电压才是安全的。状元成才路2.在下列情况中，会造成触电事故的是（ ）A．甲、乙B．甲、丙C．乙、丙D．甲、丁B解析：人体触电，原因是形成通路，有电流流过。人体为导体，一边与相线相接，一边与中性线相接或与大地相接，都会形成通路。3.假如在户外我们遭遇雷电，下列措施可行的是（ ）①在大树下避雷雨②停留在山顶、山脊的凉亭等地方避雷雨③切勿站立于楼顶上或接近导电性高的物体 ④在空旷地带，最好关掉手机电源A．①③ B．②③ C．①④ D．③④D这些地方是表面具有突出尖端的导体，可能使其周围的空气发生电离而引发尖端放电，故不能避雷雨。在空旷地带使用手机通话，手机很有可能成为闪电的放电对象。√××√课堂小结右图卡通画中，电路一旦接通，哪只鸟有危险（ ）A.左边的小鸟会触电B.右边的小鸟会触电C.两只小鸟会触电D.两只小鸟都不会触电A解析：左边小鸟与灯泡并联，加在它身上的电压为220V，超过了安全电压值；而右边小鸟与导线并联，即使这根线是相线，加在它身上的电压很小，远远低于安全电压值。状元成才路1.从课后习题中选取；2.完成练习册本课时的习题。状元成才路布置作业 1.如图所示，在甲、乙两个电路中，当开关闭合后，输电线因电流过大而燃烧起来。甲、乙两个电路导致电流过大的原因是不同的，它们的原因各是什么？（见教材P132）状元成才路练习与应用总功率过大短路2.家庭常用的插线板如果使用不当，会存在安全隐患。假如你是生产厂家，请对用户写出三条安全使用插线板的建议。状元成才路①在插线板上不可以同时使用多个大功率用电器；②用电器的插脚要与插孔中的金属片完全接触；③插线板不可以随意放置在家中任何位置。3.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压为40 V、输出功率为2000 W。各种橡胶绝缘铜芯导线在常温下的安全载流量（长时间通电时的最大安全电流）如下页表所示。从安全角度考虑，应选择哪种导线作为电焊机的输出导线?请计算后说明。状元成才路电焊机输出电流I= = =50APU2000W40V 观察表中数据可知，应选导线横截面积为10mm2的导线作为电焊机的输出导线。4.如图所示，拔插头时要捏着插头把它从插座中拔出来，而不能拽着插头后面的电线把插头从插座中拔出来。如图乙所示做法的安全隐患是什么?①损坏电线和插座:拽电线拔插头时，电线的外皮和内部的金属线容易受到拉扯和摩擦，导致外皮破损或金属线断裂。长期如此，电线会逐渐老化，甚至发生短路、漏电等危险情况。同时，插座的插孔与插头紧密配合，如果拉电线拔插头，容易使插孔变形或松动，影响插座的正常使用。②触电危险:拽电线拔插头时，如果手部接触到破损的电线或金属部分，容易引发触电危险，特别是在潮湿或湿润的环境下，触电的风险更大。此外，拽电线拔插头还可能导致插头与电线连接处拽断，引起短路和火花，进一步增加触电的风险。5.观察如图甲、乙所示的两种触电情况，说说它们的共同点。图甲所示的是双相触电，即人站在绝缘凳上，一手接触相线，一手接触中性线；图乙所示的是单相触电，即人站在地上，直接或间接接触相线；这两种触电类型的共同特点是都接触了相线，使得人体成为闭合电路的一部分。6.请根据此节所学内容及生活中见到的实际情况，总结如何防止触电事故的发生。解答：要做到：①不接触低压带电体，不靠近高压带电体；②更换灯泡、搬动电器前应断开电源开关；③不弄湿用电器，不损坏绝缘层；④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。状元成才路
