初中物理新人教版九年级全册第十九章第二节 家庭电路的基本组成教学课件（2026春）

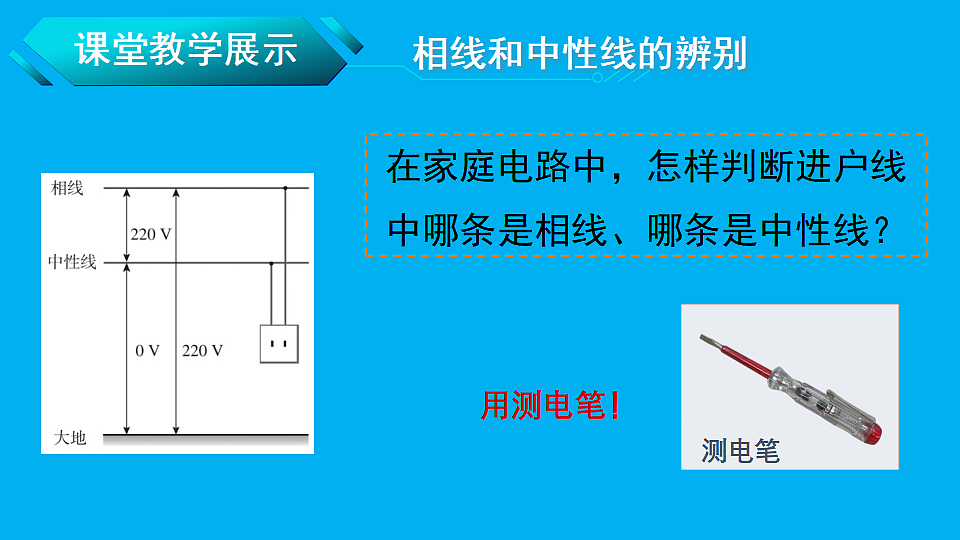

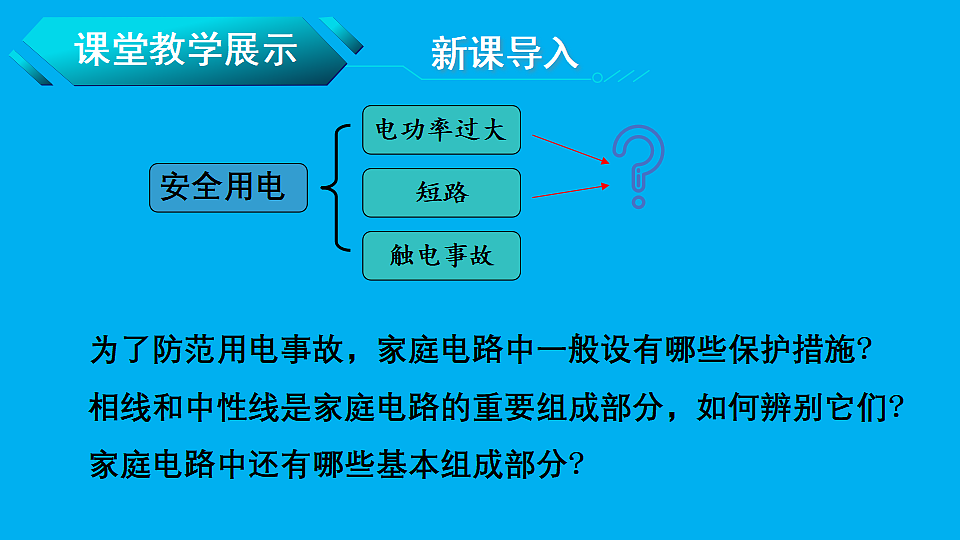

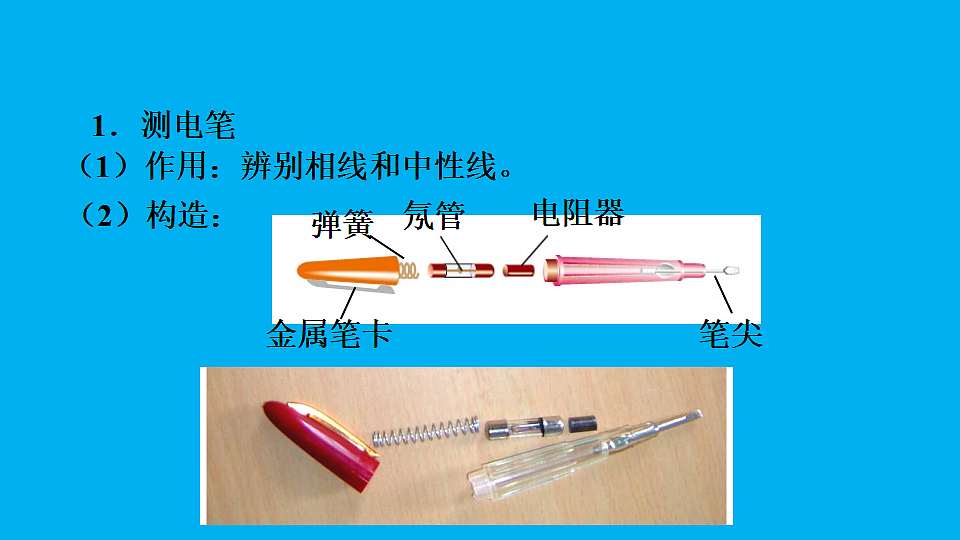

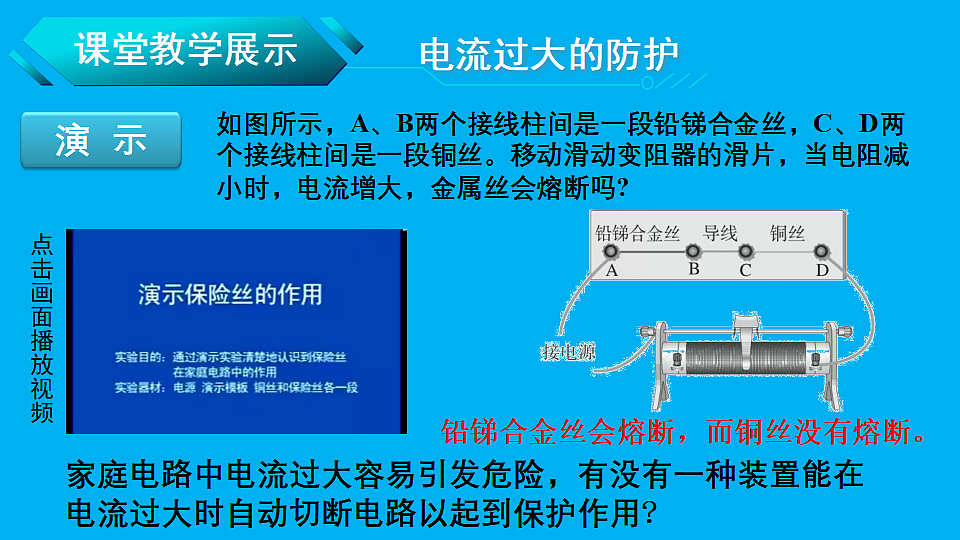

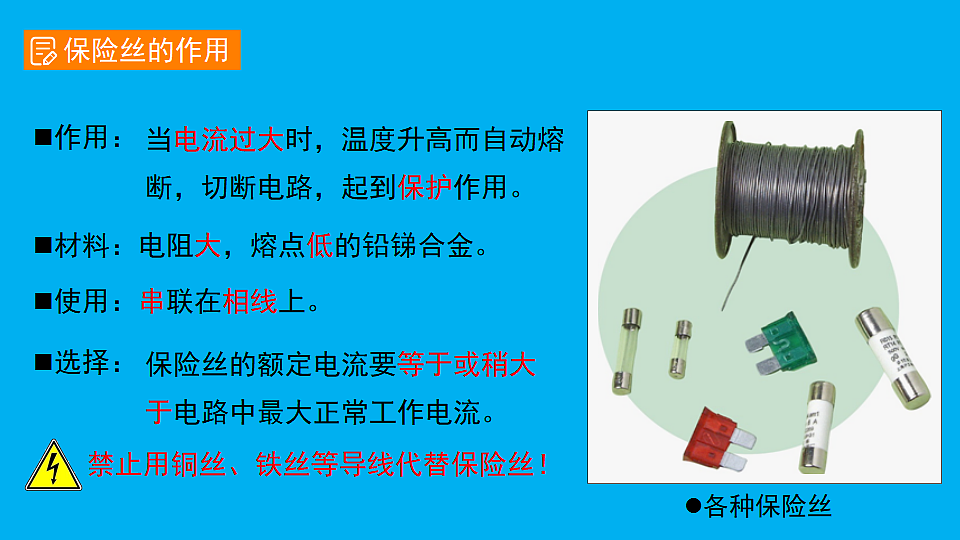

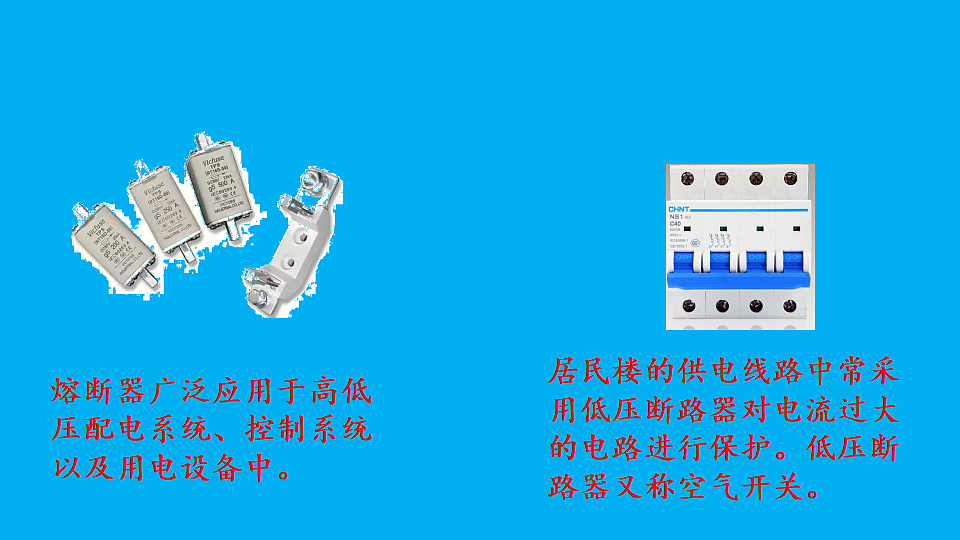

R·九年级全一册第十九章 生活用电状元成才路第2节 家庭电路的基本组成预习检测1.了解家庭电路中的组成和连接方式;2.了解家庭电路中各组成部分的作用;3. 了解相线和中性线的辨别方法。学习目标新课导入为了防范用电事故，家庭电路中一般设有哪些保护措施?相线和中性线是家庭电路的重要组成部分，如何辨别它们?家庭电路中还有哪些基本组成部分?状元成才路电流过大的防护如图所示，A、B两个接线柱间是一段铅锑合金丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器的滑片，当电阻减小时，电流增大，金属丝会熔断吗?铅锑合金丝会熔断，而铜丝没有熔断。家庭电路中电流过大容易引发危险，有没有一种装置能在电流过大时自动切断电路以起到保护作用?点击画面播放视频熔断器广泛应用于高低压配电系统、控制系统以及用电设备中。居民楼的供电线路中常采用低压断路器对电流过大的电路进行保护。低压断路器又称空气开关。各种保险丝作用：当电流过大时，温度升高而自动熔断，切断电路，起到保护作用。材料：电阻大，熔点低的铅锑合金。使用：串联在相线上。选择：保险丝的额定电流要等于或稍大于电路中最大正常工作电流。　　用测电笔！相线和中性线的辨别1．测电笔　　（1）作用：辨别相线和中性线。　　（2）构造：状元成才路（3）使用方法:手指按住金属笔卡、用笔尖接触被测的导线。若氖管发光，则接触的是相线，否则为中性线。　　测电笔的正确使用！状元成才路状元成才路①测电笔中为什么要串联一个高电阻?②测电笔测中性线时为什么氖管不发光？③使用测电笔时，为什么不能用手碰笔尖?答:中性线对地电压是0V，此时没有电流产生，当然不会使氖管发光。答:当用手碰笔尖时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故.如图所示，额定电压为220 V的电灯要能正常工作且需要开关控制通断，请从安全角度思考:应该如何将电灯和开关接入家庭电路中?1．三线插头三孔插座接中性线接相线接保护线(俗称地线)①②③接外壳接用电部分①③②接用电器状元成才路保护线与漏电保护器的作用相线中性线保护线接线方式状元成才路2．漏电保护器状元成才路漏电保护器是通过检测相线与中性线通过的电流大小不一致，触发断电动作的。漏电保护器空气开关相线与中性线通过的电流大小不一致漏电人电路中电流过大1.过载(大功率用电器使用过多、使用时间过长)2.短路(电路老化，绝缘外皮破损，零相线短接)用电器（1）将闸刀开关上端的静触头接入导线。（2）控制电灯的开关要接在相线上。（3）螺丝口灯座的螺旋套必须接在中性线上。（4）接大功率用电器的插座，一般在连接插座的相线上接一根保险丝，而不是在连接插座的相线和中性线上各装一根保险丝。（5）带有金属外壳的家用电器的金属外壳要接地，这样做是为了安全用电。家庭电路安装中应注意的问题：状元成才路家庭电路的基本组成进户线电能表总开关插座用电器想一想:家庭电路应该有哪些基本组成部分?它们各自的功能是什么?作用：为用户提供电能。进户线户外进户线电箱进户线电能表电能表安装电能表作用：测量家庭电路消耗的电能。安装：串联在干路上。总开关总开关作用：控制整个家庭电路的通断。安装：串联在干路上。你知道家里面各用电器(插座)之间是如何连接的吗?各用电器(插座)并联在电路中。控制用电器的开关要连接在相线和用电器之间，你知道为什么吗?开关在相线和用电器之间，不易发生触电事故更安全。一种典型的家庭电路配电分支回路的设计方案如图所示。结合你所掌握的家庭电路知识，你能说一说图中设计了几条分支回路吗?每条分支回路的主要用途有哪些?家庭电路分成了三条分支回路，分别是：插座分支回路，空调分支回路和照明分支回路。如图所示的家庭电路中，闭合开关 S，电灯正常发光，用试电笔测试灯座里的两个接线柱B、C 时，试电笔的发光情况是（ ）A. B 点亮、C 点不亮B. C 点亮、B 点不亮C. B、C 都亮D. B、C 都不亮AA、B 两点与相线一样，对地都有220V电压C 点与D 点与中性线一样，对地电压都是零状元成才路1．家庭电路由进户线、电能表、总开关（含保险装置）、用电器、导线等组成，了解各部分的作用。2．用测电笔可以辨别相线和中性线，了解三线插头的使用与漏电保护器的作用。状元成才路课堂小结1.从课后习题中选取；2.完成练习册本课时的习题。状元成才路布置作业1.为什么要求保险丝的熔点较低、电阻较大?状元成才路练习与应用（见教材P140） 保险丝选择电阻较大的材料，使保险丝电阻比相连的导线电阻更大，由电热功率P热=I2R可知，同样的电流，保险丝的发热功率较大，温度升高快，又因为保险丝的熔点较低，所以在电流过大时，保险丝产生较多的热量使它的温度更快达到熔点而熔断，切断电路，起到保护电路的作用。2.下图是某测电笔的外形图，A、B、C、D所指的部位如图中标注所示。(1) 用测电笔辨别某裸露导线是相线还是中性线时，应该用手握着测电笔的哪个部位?用测电笔的哪个部位接触导线?依据什么现象判断裸露的导线是中性线还是相线?DA依据测电笔是否发光判断导线：若氖管发光则导线是相线，若氖管不发光，则导线是中性线。2.下图是某测电笔的外形图，A、B、C、D所指的部位如图中标注所示。(2)为什么要把塑料套管B套在金属笔杆上?为了防止使用测电笔时不慎触电。3.假定某人的电阻为104Ω，当他正确使用测电笔判断家庭电路相线时，利用欧姆定律估算通过他的电流。这个电流大约是25W灯泡正常工作电流的多少分之一?解答：流过人体的电流约为25W灯泡的正常工作电流故这个电流大约是25W灯泡正常工作电流的 。4.请用笔画线表示导线，将图中的电灯、开关和插座接入家庭电路中。状元成才路5.电灯的开关为什么要接在相线和电灯之间?接在中性线和电灯之间有什么危险? 因为相线和中性线之间有220 V的电压，电灯的开关接在相线和灯泡之间，断开开关时，电灯与相线断开，这样人接触电灯时不易发生触电事故；若开关接在中性线和灯泡之间，断开开关时，电灯和相线连接，电灯与地面之间有220 V的电压，此时进行维修或者更换灯泡，就容易造成触电事故。所以从安全用电的角度考虑，电灯开关应该接在相线和灯泡之间。6.观察家里的三脚插头，它的三只“脚”中哪只更长?为什么要这样设计? 三角插头中与用电器金属外壳连接的那个插脚更长；这是为了在插入插座时，稍长的插脚确保用电器的外壳先与保护线连接，这样即使电器发生漏电，电流也会通过保护线导入大地，而不是通过人体，从而避免触电风险；在拔出插座时，稍长的插脚确保用电器的外壳后脱离保护线，这样可以防止在拔出过程中发生触电事故。
