2025-2026学年天津市益中学校九年级（上）期中物理试卷（有答案和解析）

这是一份2025-2026学年天津市益中学校九年级（上）期中物理试卷（有答案和解析），共27页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

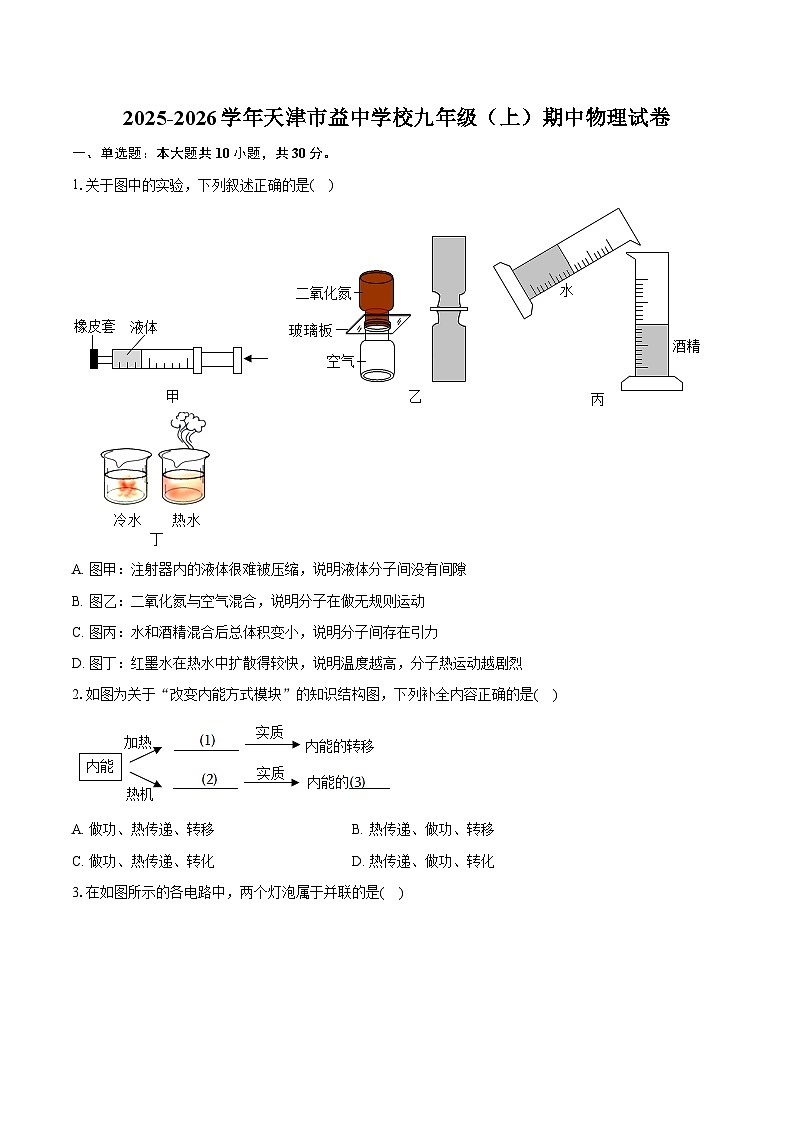

1.关于图中的实验，下列叙述正确的是( )
A. 图甲：注射器内的液体很难被压缩，说明液体分子间没有间隙
B. 图乙：二氧化氮与空气混合，说明分子在做无规则运动
C. 图丙：水和酒精混合后总体积变小，说明分子间存在引力
D. 图丁：红墨水在热水中扩散得较快，说明温度越高，分子热运动越剧烈
2.如图为关于“改变内能方式模块”的知识结构图，下列补全内容正确的是( )
A. 做功、热传递、转移B. 热传递、做功、转移
C. 做功、热传递、转化D. 热传递、做功、转化

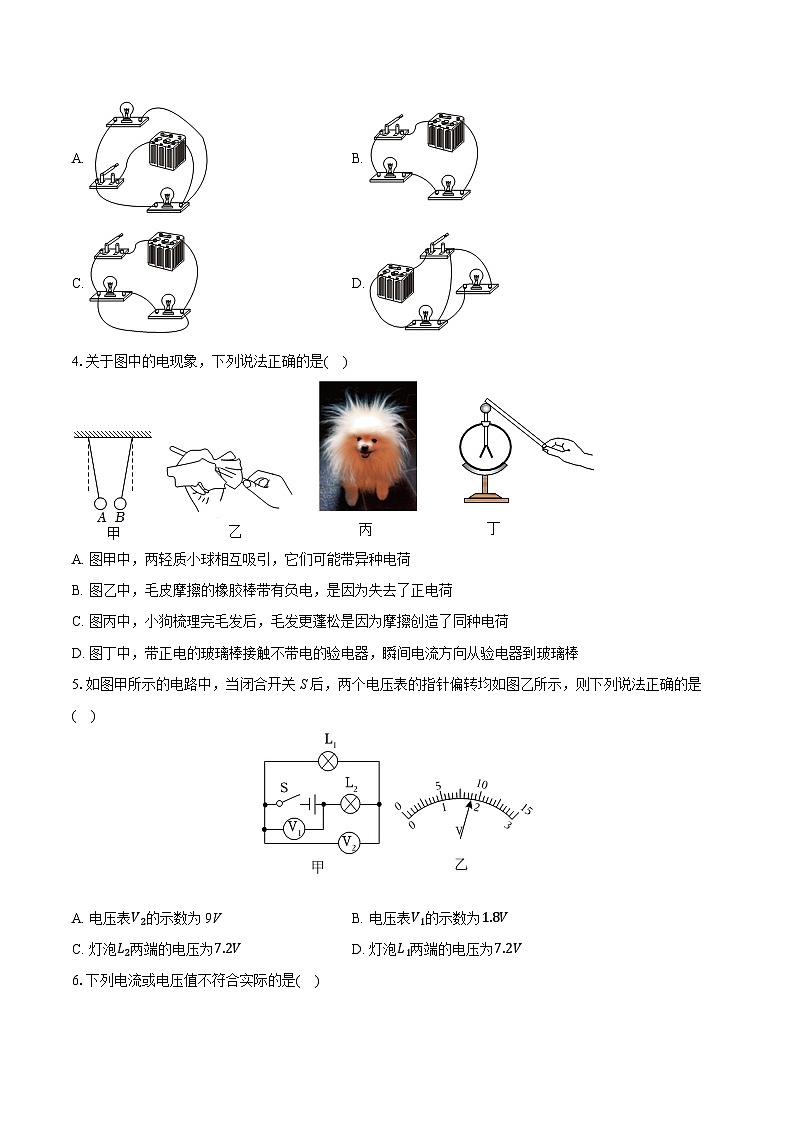

3.在如图所示的各电路中，两个灯泡属于并联的是( )
A. B.
C. D.
4.关于图中的电现象，下列说法正确的是( )
A. 图甲中，两轻质小球相互吸引，它们可能带异种电荷
B. 图乙中，毛皮摩擦的橡胶棒带有负电，是因为失去了正电荷
C. 图丙中，小狗梳理完毛发后，毛发更蓬松是因为摩擦创造了同种电荷
D. 图丁中，带正电的玻璃棒接触不带电的验电器，瞬间电流方向从验电器到玻璃棒
5.如图甲所示的电路中，当闭合开关S后，两个电压表的指针偏转均如图乙所示，则下列说法正确的是( )
A. 电压表V2的示数为9VB. 电压表V1的示数为1.8V
C. 灯泡L2两端的电压为7.2VD. 灯泡L1两端的电压为7.2V

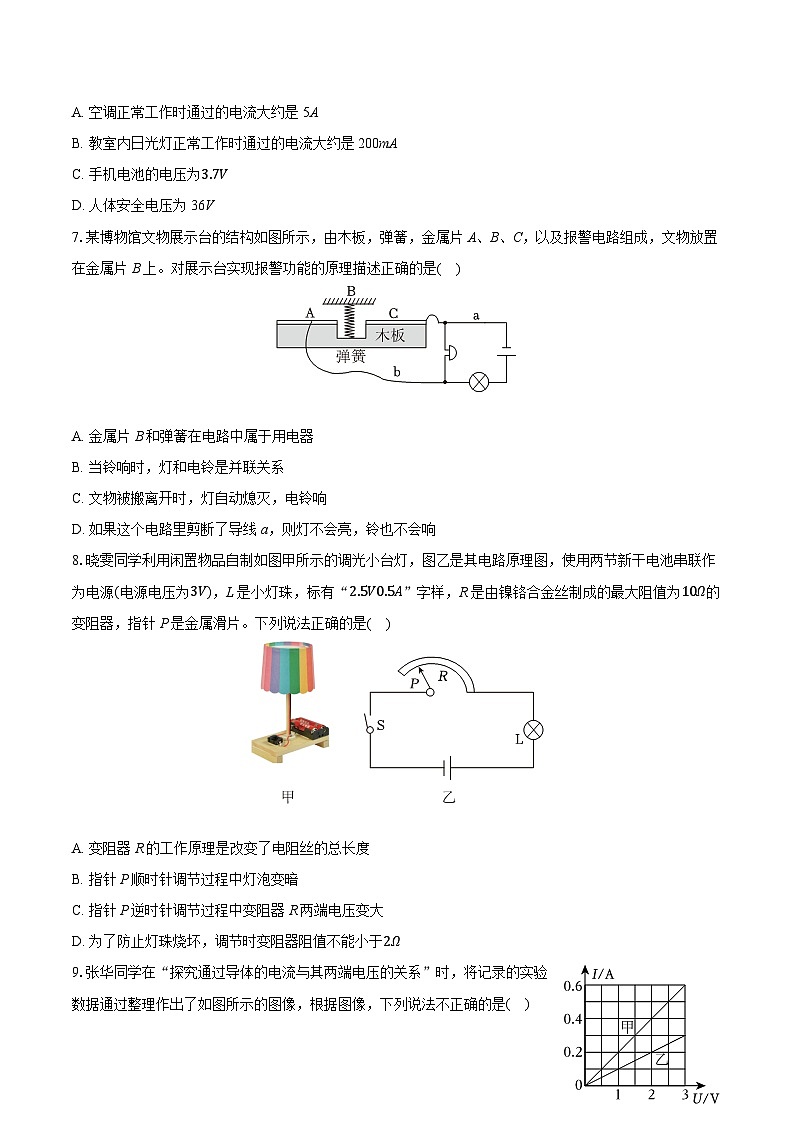

6.下列电流或电压值不符合实际的是( )
A. 空调正常工作时通过的电流大约是5A
B. 教室内日光灯正常工作时通过的电流大约是200mA
C. 手机电池的电压为3.7V
D. 人体安全电压为36V
7.某博物馆文物展示台的结构如图所示，由木板，弹簧，金属片A、B、C，以及报警电路组成，文物放置在金属片B上。对展示台实现报警功能的原理描述正确的是( )
A. 金属片B和弹簧在电路中属于用电器
B. 当铃响时，灯和电铃是并联关系
C. 文物被搬离开时，灯自动熄灭，电铃响
D. 如果这个电路里剪断了导线a，则灯不会亮，铃也不会响
8.晓雯同学利用闲置物品自制如图甲所示的调光小台灯，图乙是其电路原理图，使用两节新干电池串联作为电源(电源电压为3V)，L是小灯珠，标有“”字样，R是由镍铬合金丝制成的最大阻值为10Ω的变阻器，指针P是金属滑片。下列说法正确的是( )
A. 变阻器R的工作原理是改变了电阻丝的总长度
B. 指针P顺时针调节过程中灯泡变暗
C. 指针P逆时针调节过程中变阻器R两端电压变大
D. 为了防止灯珠烧坏，调节时变阻器阻值不能小于2Ω
9.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法不正确的是( )
A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 导体甲两端的电压为0时，导体甲的电阻也为0
C. 导体甲的电阻小于导体乙的电阻
D. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
10.如图，电源电压一定，下列关于电路的工作情况，说法正确的是( )
A. 电压表只能测出L1两端电压
B. 若电压表和电流表对调，闭合两开关后，则两表都被烧坏
C. 先闭合S1，再闭合S2，电流表示数变化量等于L2电流大小
D. 若灯L1短路，闭合两开关后，则灯L1不亮，灯L2亮
二、多选题：本大题共3小题，共9分。
11.如图甲所示是四冲程汽油机某冲程示意图，图乙为空气压缩引火仪，图丙对试管中水加热一段时间后瓶塞“飞出”。关于这三幅图，下列说法正确的是( )
A. 三幅图所示的过程改变气体内能的方式相同
B. 三幅图所示的过程气体内能大小的变化情况相同
C. 甲图为汽油机的做功冲程，其能量转化与图丙中的能量转化相同
D. 若该汽油机每秒可完成10个图甲冲程，则其飞轮转速为1200r/min
12.如图所示，电源电压保持不变，无论开关S断开或闭合，灯L1、L2都能发光，甲、乙两个电表都有示数，且灯丝的电阻保持不变，下列说法正确的是( )
A. 当开关S断开时，甲、乙都是电流表
B. 当开关S闭合时，甲、乙都是电压表
C. 当开关S断开时，若甲、乙两个电表的示数之比是3：2，灯L1、L2的电阻之比是2：3
D. 当开关S闭合时，若甲、乙两个电表的示数之比是2：3，灯L1、L2的电阻之比是1：2
13.在如图甲所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片从最右端滑到最左端，电压表V1示数随电流表示数变化的完整图线如图乙所示。其中Ua、Ub、Ia均为已知量，则下列判断正确的是( )
A. 定值电阻的阻值为UbIaB. 电压表V2的最大示数为(Ub−Ua)
C. 电流表的最大示数为UbUaIaD. 滑动变阻器的最大阻值为Ub−UaIa
三、填空题：本大题共5小题，共20分。
14.我们做过很多热学实验，如图说明 ；俗话说：“近朱者赤，近墨者黑”，从物理学的角度说这是一种 现象。
15.如图为我国特色工艺品——走马灯，它属于灯笼的一种。点燃灯内的蜡烛时，空气受热向上运动，带动叶轮转动，使挂在轴上的剪纸随之转动，烛光将剪纸的影子投在灯笼壁上，产生动画效果。该过程中主要的能量转化情况是 能转化为 能。
16.最新芯片制造工艺达到3nm级别，芯片内部包含大量二极管，按导电能力分类，二极管属于 材料，下列物体：
①橡皮筋；
②一元硬币；
③塑料尺；
④铅笔芯。
通常情况下属于绝缘体的有 。(填写序号)
17.小明连接了如图甲所示的电路，并将图甲中的夹子M、N依次夹在图乙的合金丝两端进行实验探究，该实验中可以通过观察 反映导体电阻的大小，利用 (填写序号)两根合金丝可探究电阻大小与导体横截面积的关系。
18.如图甲，将白炽灯灯丝接入电路，闭合开关后小灯泡发光，加热灯丝，小灯泡变暗，说明温度越高灯丝电阻随温度的升高而 (选填“增大”、“减小”或“不变”)。如图乙所示，在探究“并联电路电流规律”实验中，应该选用 (选填“相同”或“不同”)规格的灯泡多次实验。
四、实验探究题：本大题共4小题，共25分。
19.如图甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量也相同。
(1)比较不同燃料的热值，应选择______两图进行实验；比较不同物质的吸热能力，应选择______两图进行实验；
(2)为了比较液体a和液体b的吸热能力，在设计实验方案时，需要确定以下需要控制的变量，你认为其中多余的是______；
A.采用的加热方式
B.酒精灯里所加酒精量
C.液体α和液体b的质量
D.盛放液体a和液体b的容器
(3)根据实验测得的数据，分别描绘出a、b两种液体的温度随加热时间变化的图象，如图戊所示，分析图象可知液体______(a/b)的吸热能力更强。若加热过程中无热量损失，则a、b两种液体的比热容之比ca：cb=______。
(4)某同学用图丁装置测酒精的热值。加热前酒精灯的质量为m1，加热一段时间后变为m2，烧杯中水的质量为M，水的初温t1，末温t2，水的比热容用c表示。用以上物理量代入公式，可以粗略算出酒精热值，这种方法测出的热值偏______(大/小)。
20.同学们在做伏安法测小灯泡电阻的实验中，用的是正常发光的电压为2.5V，电阻约为10Ω的小灯泡。
(1)按照图甲的电路图，连接图乙的实物；
(2)闭合开关前，需要将滑动变阻器滑片P移到最______端；
(3)闭合开关S，电流表有示数，电压表无示数，则电路故障的原因是小灯泡______(选填“短路”或“断路”)。
(4)小灯泡正常发光时，电流表的示数如图所示，请设计实验数据表格，并将小灯泡正常发光时的数据填写到表格中(结果保留一位小数)；
21.同学们在电学学习中，对电学的神奇和电能对人类生产生活产生的巨大影响深感敬畏，大家通过下列实验对电学知识进行了进一步的探究。实验一：如图甲所示，在“探究电流与电阻关系”的实验时选用了如下器材：电压恒为6V的电源，阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻，电流表、电压表、开关、滑动变阻器各1个，导线若干。
(1)在检查电路时，同学发现有一根导线连接错误，请你在甲图中将连接错误的那条导线上画“×”，并用笔画线代替导线将电路连接正确；
(2)改正电路后，A、B两同学根据各自的实验数据作出了如图乙所示的I−R图像，分析图像，你认为______(选填“A”或“B”)同学的实验操作是错误的；
(3)要完成该实验，滑动变阻器应该选用以下哪种规格：______(填下列选项前的字母)；
A.20Ω，1A
B.40Ω，1A
C.50Ω，0.5A
(4)改正错误后，他们都正确完成了实验，并记录相关数据，描绘出合理的图像，据此得出结论：______。
(5)其中组员小红还想测出另一个正常发光的电压为UL的小灯泡正常发光时的电阻，在保证电路安全的前提下，设计了如图丙所示的电路(电源电压恒定大于UL且未知，滑动变阻器R最大阻值未知，定值电阻阻值为R0)；请将实验步骤补充完整：
①闭合S、S2，断开S1，移动滑片P，使电流表示数为______时，小灯泡正常发光；
②闭合S、S1，断开S2，保持滑片P位置不变，读出电流表的示数为I；
③小灯泡正常发光时的电阻R1=______。(用UL、I、R0表示)
22.在跨学科实践活动中，小明所在的项目化学习小组进行如下活动：
【项目分解】(1)设计一种电子量角器；(2)制作电子量角器。
【项目实施】
(1)设计一种电子量角器
如图甲所示，小明把同种材料制成的粗细均匀的电阻丝AB(电阻丝AB的阻值为30Ω)弯曲成半圆形，O为圆心，OP为能够绕圆心转动的金属滑片(OP的阻值忽略不计)，P与AB接触良好，OA与OP的夹角为θ，即θ=∠AOP。
(2)制作电子量角器
①小明将如图甲所示装置接入如图乙所示电路，电源电压为6V且保持不变，电流表的量程为0∼0.6A，电压表的量程为0∼3V，R0是阻值为20Ω的定值电阻。闭合开关，转动滑片OP，电压表的示数随之改变；
②当指针OP向右旋转时，电流表的示数将______(选填“变大”、“变小”或“不变”)，多次转动OP，记录角度θ与对应的电压表示数，用θ的角度值替换对应的电压表盘上的刻度值，小明完成了对电压表的改造，制作了电子量角器。
【项目评估】
小明制作的电子量角器，所能测量的角度范围为______，在实验中电阻丝AB不变、提供的电压表、电流表量程不更换的情况下，若小明想把测量范围扩大到0∘∼180∘，该如何做？请说出你的办法：______。
【项目拓展】
同组的小亮发现最终改造后的电子量角器表盘上角度刻度值分布不均匀，呈现______(选填“左疏右密”或“左密右疏”)的情况，请你帮助他在图丙中将电路补画完整，使得由电压表改造成的电子量角器的表盘上角度的刻度值能均匀分布，且θ(θ=∠AOP)增大时，指针所指角度的刻度值增大。
五、计算题：本大题共1小题，共6分。
23.如图所示，电源电压保持6V不变，R1=5Ω，R3=10Ω，滑动变阻器R2标有“15Ω0.5A”字样，电压表的量程为0∼3V。
(1)当开关S、S1、S2均闭合时，R2的滑片P滑至a端，电流表的示数为多少？
(2)当闭合开关S、S2，断开S1时，要使电路安全操作，则滑动变阻器的最小阻值为多少？
六、综合题：本大题共2小题，共10分。
24.学校走廊的灯泡很容易损坏，经常需要更换。电工师傅在原来电灯的位置又增加了一只与原来一样的白炽灯，这两盏灯同时使用时的亮度却比原来用一盏灯时还要暗，同学们还注意到灯很长一段时间没损坏。则：
(1)这两盏灯的连接方式是如图1所示的______图。
(2)小明研究设计了如图2所示测电阻的电路，其中电源电压U恒定(U已知)。使用时先将M、N两线头
相接，调节滑动变阻器，使电流表指针指在满刻度I0处；之后保持滑动变阻器滑片位置不变，再在M、N
之间接入待测电阻Rx，若此时电流表示数为Ix，则Rx=______。(用U、Ix、I0表示)
25.小明家更换了新的燃气灶，如图所示，该燃气灶宣传能效为一级能效(热效率可以达到62%以上)，小明想用烧水来验证商家是否存在虚假宣传。于是他在壶内装入初温为20∘C，质量为3kg的水，把水烧开共消耗了0.04m3的天然气，已知当时气压为标准大气压。[水的比热容为
4.2×103J/(kg⋅∘C)，天然气的热值为3.5×107J/m3]
(1)烧开水的整个过程，水吸收的热量是多少？
(2)该燃气灶的热效率是多少？商家是否存在虚假宣传？(请写出必要的文字说明、表达式及最终结果)
答案和解析
1.【答案】D
【解析】解：A.图甲：注射器中的液体很难被压缩，说明液体分子之间存在斥力，不能说明液体分子间存在间隙，故A错误；
B.图乙：密度大的二氧化氮气体在上方，抽去玻璃板后，由于重力的作用，二氧化氮气体会向下运动，所以不能说明气体分子在不停地做无规则运动，故B错误；
C.图丙：水和酒精混合后总体积变小，说明分子间存在间隙，不能分子间存在引力，故C错误；
D.红墨水在热水中扩散得更快，这说明温度越高，分子的无规则运动越剧烈，扩散得越快，故D正确。
故选：D。
(1)分子间存在相互作用的引力和斥力。
(2)不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停地做无规则运动。
(3)分子间存在间隙。
(4)分子的无规则运动和温度有关，温度越高，分子的无规则运动越剧烈。
深入理解分子动理论的内容，可解答此题。
2.【答案】D
【解析】解：(1)对物体加热是热传递的方法改变物体的内能；
(2)热机通过做功改变内能；
(3)做功改变内能是能量的转化，故D正确、ABC错误。
故选：D。
改变内能的方式：做功和热传递，做功是能量的转化，热传递是能量的转移。
本题考查改变内能的方式热传递和做功的实质，难度不大。
3.【答案】A
【解析】解：并联电路的两个灯泡要分别连接到电源的两端，每个灯泡都有自己的电流路径，在这种情况下，即使其中一个灯泡损坏，另一个灯泡仍然可以正常发光，故A符合题意，BCD不符合题意。
故选：A。
(1)串联：电路元件逐个首尾顺次连接的电路连接方式，只有一条电流路径，无分叉；
(2)并联：电路元件并列连结在电路中的电路连接方式，至少有两条电流路径，有分叉。
本题考查的是并联电路与串联电路的概念。
4.【答案】A
【解析】解：A、带电体能吸引轻小物体，电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。图甲中，两轻质小球相互吸引，则它们可能带异种电荷，也可能一个带电、一个不带电，故A正确；
BC、摩擦起电的实质是电子(负电荷)的转移，得到电子带负电，失去电子带正电，故毛皮摩擦的橡胶棒带有负电，是因为得到了电子，故B错误；
图丙中，小狗梳理完毛发后，毛发更蓬松是因为摩擦起电，使毛发间带上了同种电荷，故C错误；
D、电流方向与正电荷定向移动的方向一致，与负电荷定向移动的方向相反。图丁中，带正电的玻璃棒接触不带电的验电器，电子的转移方向从验电器到玻璃棒，故瞬间电流方向从玻璃棒到验电器，故D错误。
故选：A。
(1)带电体能吸引轻小物体，电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引，由此判断图甲中两轻质小球的带电情况；
(2)摩擦起电的实质是电子(负电荷)的转移，得到电子带负电，失去电子带正电；
(3)电流方向与正电荷定向移动的方向一致，与负电荷定向移动的方向相反。图丁中，带正电的玻璃棒接触不带电的验电器，电子的转移方向从验电器到玻璃棒，由此可知瞬间电流的方向。
本题考查简单的电现象，难度一般。
5.【答案】C
【解析】解：由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压；
两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
则电压表V1的量程是0∼15V，分度值为0.5V，示数UV1=9V；
电压表V2的量程是0∼3V，分度值为0.1V，示数UV2=1.8V；
电压表V2测L1两端的电压，所以L1两端的电压U1=UV2=1.8V；
由于L1、L2串联，由串联电路的特点可知，L2两端的电压U2=UV1−UV2=9V−1.8V=7.2V；
故选：C。
(1)分析电路结构，弄清电压表V1、V2测电路中哪部分电路电压。
(2)确定两个电压表的量程，然后读出电压表的读数。
(3)根据串并联电路的规律特点，求出电灯L1和L2两端的电压。
本题主要考查学生对：串联电路电压的规律，以及电压表的读数方法的了解和掌握，关键是会判断电压表测量的是那段电路两端的电压。
6.【答案】D
【解析】解：A、空调正常工作时通过的电流大约是5A，故A符合实际；
B、教室内日光灯正常工作时通过的电流大约是0.2A=200mA，故B符合实际；
C、手机电池的电压为3.7V，故C符合实际；
D、人体安全电压为不高于36V，故D不符合实际。
故选：D。
首先要对相关物理量有个初步的认识，不同物理量的估算，有的需要凭借生活经验，有的需要经过简单的计算，有的要进行单位换算，最后判断符合要求的是哪一个。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
7.【答案】D
【解析】解：A、当把压在B上的物品搬离时，金属片B在弹簧作用下与金属片A、C分开，电路中电铃发声报警，金属片B和弹簧在电路中相当于开关元件，故A错误；
B、当铃响时，灯和电铃是串联关系，故B错误；
C、文物被搬离开时，开关断开，此时电铃和灯泡串联，灯亮、电铃响，故C错误；
D、如果这个电路里剪断了导线a，则电路处于断路状态，电铃和电灯均不工作，故D正确。
故选：D。
根据电路图可知，当金属片A、C与金属片B分离时，灯泡和电铃串联；当AC与B接触时，电铃被短路，电路为灯泡的基本电路。
本题考查电路的组成，能正确认识通路、短路以及断路三种情况。
8.【答案】C
【解析】解：A、变阻器R的工作原理是改变了电阻丝接入电路中的长度，不是总长度，故A错误；
B、指针P顺时针调节过程中，变阻器接入电路的电阻变小，电路中电流变大，灯泡变亮，故B错误；
C、由图可知，变阻器与灯泡串联，指针P逆时针调节过程中，变阻器接入电路的电阻变大，电路中电流变小，由U=IR可知，灯泡两端电压变小，电源电压保持不变，由串联电路的电压特点可知，变阻器R两端电压变大，故C正确；
D、已知电源电压为3V，小灯泡的规格为“”，为了防止灯珠烧坏，小灯泡两端的最大电压为2.5V，变阻器两端的最小电压为U滑=U−UL=3V−2.5V=0.5V，
调节时变阻器阻值不能小于：R=U滑I=Ω，故D错误。
故选：C。
(1)滑动变阻器的工作原理是靠改变连入电路中电阻线的长度来改变电阻的；
(2)变阻器接入电路的电阻丝越长，其电阻越大，灯泡越暗，相反，灯泡越亮，据此分析；
(3)串联电路中，各用电器两端的电压之和等于电源电压，根据欧姆定律分析；
(4)已知电源电压为3V，小灯泡的规格为“”，根据串联电路的特点和欧姆定律分析。
本题考查了滑动变阻器的原理和使用、串联电路的特点、欧姆定律，属于常考题。
9.【答案】B
【解析】解：A、由图像可知，当U乙=1V时，I乙=0.1A，故A正确。
B、电阻是导体本身的性质，由导体的材料、长度和横截面积决定的，与外加的电压、电流值无关，故B错误。
C、当甲、乙两端的电压均为3V时，I甲=0.6A，I乙=0.3A，I甲>I乙，所以R甲
