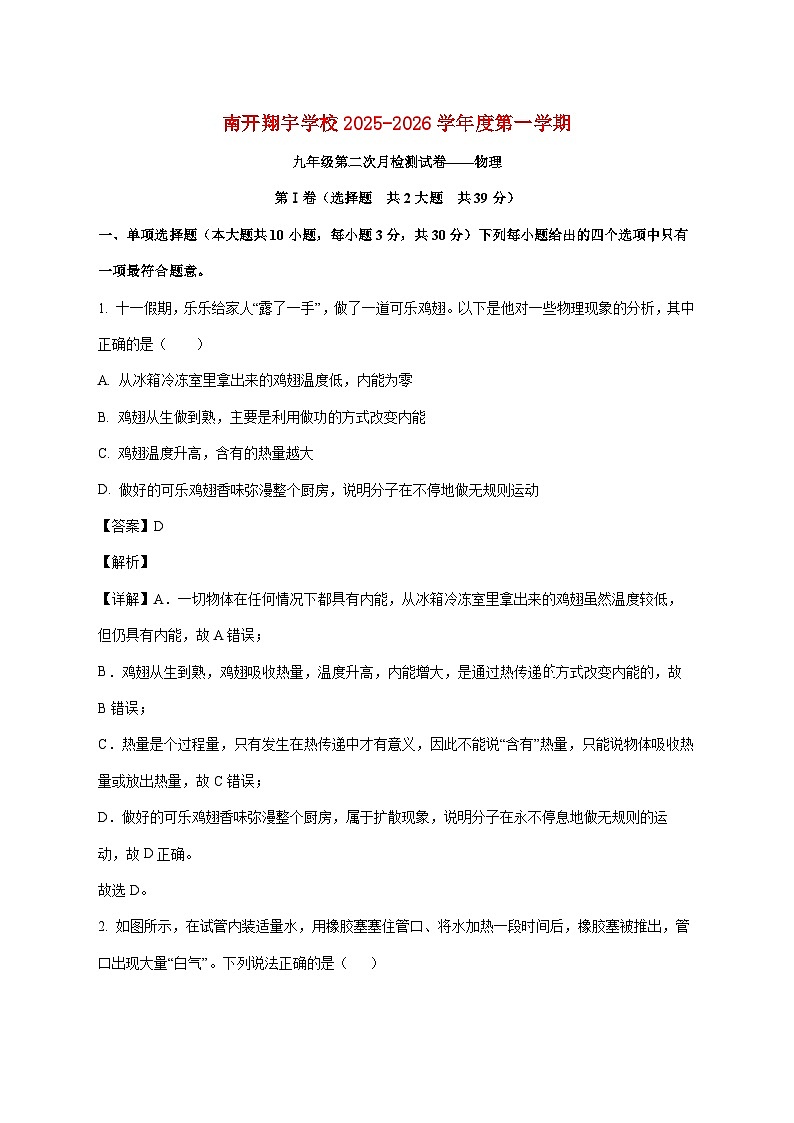

天津市南开翔宇学校2025--2026学年九年级上册第二次月考物理试题【附解析】

这是一份天津市南开翔宇学校2025--2026学年九年级上册第二次月考物理试题【附解析】，共27页。试卷主要包含了多项选择题，填空题等内容，欢迎下载使用。
第Ⅰ卷（选择题 共2大题 共39分）
一、单项选择题（本大题共10小题，每小题3分，共30分）下列每小题给出的四个选项中只有一项最符合题意。
1. 十一假期，乐乐给家人“露了一手”，做了一道可乐鸡翅。以下是他对一些物理现象的分析，其中正确的是（ ）
A. 从冰箱冷冻室里拿出来的鸡翅温度低，内能为零
B. 鸡翅从生做到熟，主要是利用做功的方式改变内能
C. 鸡翅温度升高，含有的热量越大
D. 做好的可乐鸡翅香味弥漫整个厨房，说明分子在不停地做无规则运动
【答案】D
【解析】
【详解】A．一切物体在任何情况下都具有内能，从冰箱冷冻室里拿出来的鸡翅虽然温度较低，但仍具有内能，故A错误；
B．鸡翅从生到熟，鸡翅吸收热量，温度升高，内能增大，是通过热传递方式改变内能的，故B错误；
C．热量是个过程量，只有发生在热传递中才有意义，因此不能说“含有”热量，只能说物体吸收热量或放出热量，故C错误；
D．做好的可乐鸡翅香味弥漫整个厨房，属于扩散现象，说明分子在永不停息地做无规则的运动，故D正确。
故选D。

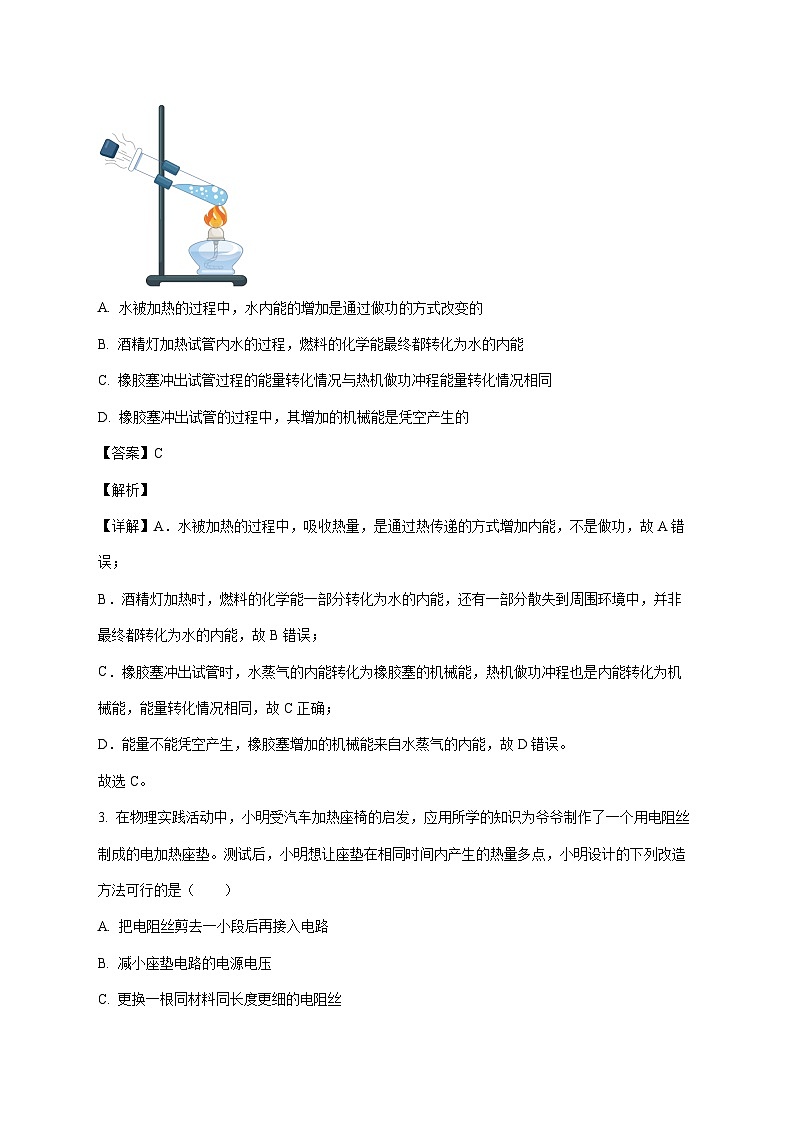

2. 如图所示，在试管内装适量水，用橡胶塞塞住管口、将水加热一段时间后，橡胶塞被推出，管口出现大量“白气”。下列说法正确的是（ ）
A. 水被加热的过程中，水内能的增加是通过做功的方式改变的
B. 酒精灯加热试管内水的过程，燃料的化学能最终都转化为水的内能
C. 橡胶塞冲出试管过程的能量转化情况与热机做功冲程能量转化情况相同
D. 橡胶塞冲出试管的过程中，其增加的机械能是凭空产生的
【答案】C
【解析】
【详解】A．水被加热的过程中，吸收热量，是通过热传递的方式增加内能，不是做功，故A错误；
B．酒精灯加热时，燃料的化学能一部分转化为水的内能，还有一部分散失到周围环境中，并非最终都转化为水的内能，故B错误；
C．橡胶塞冲出试管时，水蒸气的内能转化为橡胶塞的机械能，热机做功冲程也是内能转化为机械能，能量转化情况相同，故C正确；
D．能量不能凭空产生，橡胶塞增加的机械能来自水蒸气的内能，故D错误。
故选C。

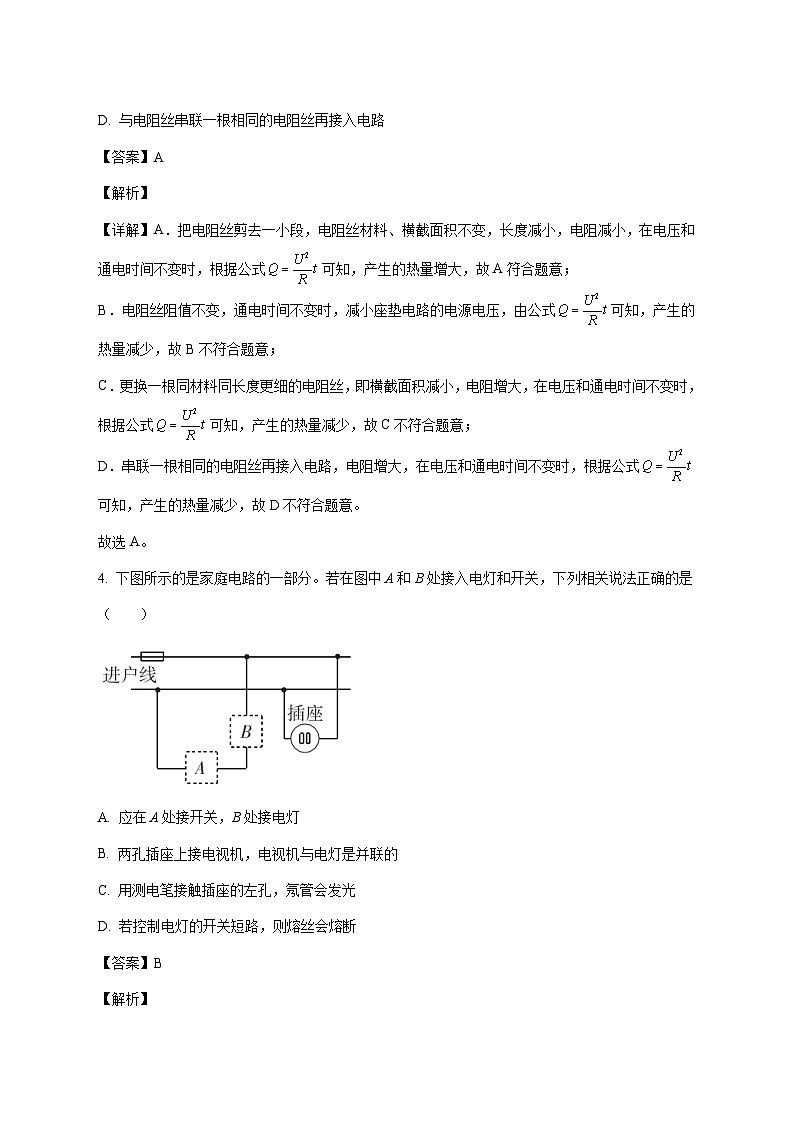

3. 在物理实践活动中，小明受汽车加热座椅的启发，应用所学的知识为爷爷制作了一个用电阻丝制成的电加热座垫。测试后，小明想让座垫在相同时间内产生的热量多点，小明设计的下列改造方法可行的是（ ）
A. 把电阻丝剪去一小段后再接入电路
B. 减小座垫电路的电源电压
C. 更换一根同材料同长度更细的电阻丝
D. 与电阻丝串联一根相同的电阻丝再接入电路
【答案】A
【解析】
【详解】A．把电阻丝剪去一小段，电阻丝材料、横截面积不变，长度减小，电阻减小，在电压和通电时间不变时，根据公式可知，产生的热量增大，故A符合题意；
B．电阻丝阻值不变，通电时间不变时，减小座垫电路的电源电压，由公式可知，产生的热量减少，故B不符合题意；
C．更换一根同材料同长度更细的电阻丝，即横截面积减小，电阻增大，在电压和通电时间不变时，根据公式可知，产生的热量减少，故C不符合题意；
D．串联一根相同的电阻丝再接入电路，电阻增大，在电压和通电时间不变时，根据公式可知，产生的热量减少，故D不符合题意。
故选A。
4. 下图所示的是家庭电路的一部分。若在图中A和B处接入电灯和开关，下列相关说法正确的是（ ）
A. 应在A处接开关，B处接电灯
B. 两孔插座上接电视机，电视机与电灯是并联的
C. 用测电笔接触插座的左孔，氖管会发光
D. 若控制电灯的开关短路，则熔丝会熔断
【答案】B
【解析】
【详解】A．控制电灯的开关要接在相线和电灯之间，所以A处应该接电灯，B处应该接开关，故A错误；
B．家庭电路中电灯与插座上接的用电器互不影响，它们是并联的，所以两孔插座上接电视机，电视机与电灯是并联的，故B正确；
C．插座的右孔接相线，左孔接中性线，用测电笔接触插座的左孔，氖管不会发光，故C错误；
D．若控制电灯的开关短路，则开关失去控制作用，无法使电灯停止工作，但熔丝不会熔断，故D错误。
故选B。
5. 如图所示为生活中常见的电现象，下列有关说法正确的是（ ）
A. 甲图：摩擦后的吸管带电是因为正电荷发生了转移
B. 乙图：家用手电筒的外表面塑料壳是导体
C. 丙图：计算机的微型风扇是为了防止电流热效应带来的危害
D. 丁图：水果电池对外放电，水果电池将电能转化为光能
【答案】C
【解析】
【详解】A．摩擦起电的实质是电子的转移，摩擦后的吸管带电是因为电子发生了转移，故A错误；
B．塑料不容易导电，是绝缘体，不是导体，故B错误；
C．微型风扇的作用是为计算机内部元件散热，以防止由于电流热效应产生的过热损害，故C正确；
D．水果电池放电时是将其化学能转化为电能，再由小灯泡将电能转化为光能，故D错误。
故选C
6. 某校物理科技小组参加青少年科学素养大赛，设计了“火灾自动报警器”。报警器中有热敏电阻（其阻值随温度升高而减小）和保护电阻，闭合开关后，当火灾发生时温度升高，导致电表示数变大而触发报警装置。图中能实现上述功能的设计电路图是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】由题知，温度升高，R的阻值减小，电表示数变大，报警装置报警；
A．图中电流表将R短路，电路为的简单电路，温度升高时不能引起电路中电阻的变化，电流表示数不变，不能触发报警装置，故A不符合题意；
B．图中两电阻串联，电流表测电路中电流，温度升高时R电阻减小，电路总电阻减小，所以电流表示数变大，能触发报警装置，故B符合题意；
C．图中两电阻串联，电压表测R两端电压，温度升高时R电阻减小，根据串联电路的分压原理知，电压表示数变小，不能触发报警装置，故C不符合题意；
D．图中两电阻串联，电压表测电源电压，温度升高时R电阻减小，电压表示数保持不变，不能触发报警装置，故D不符合题意；
故选B。
7. 小李同学用图甲的电路探究“电流跟电阻的关系”，并作出图像如图乙所示，关于该实验，下列说法中正确的是（ ）
A. 多次实验的目的是为了减小误差
B. 根据图乙知，实验过程中应控制电压表示数为3V不变
C. 当R由10Ω更换为20Ω后，要控制R的电压一定，应将滑片P适当向右移动
D. 实验结论：电压一定时，电阻跟电流成反比
【答案】C
【解析】
【详解】A．本实验是探究性实验，多次改变电阻R的阻值进行实验，是为了寻找电流与电阻之间的普遍规律，从而得出结论，故A错误；
B．本实验探究“电流跟电阻的关系”，应控制电阻R两端的电压不变。从图乙中任取一组数据，例如当电阻R=10Ω时，对应的电流I=0.2A，根据欧姆定律，电阻R两端的电压
所以实验过程中应控制电压表示数为2V不变，故B错误；
C．当定值电阻R由10Ω更换为20Ω后，电阻R的阻值变大，根据串联电路的分压特点：电阻越大，分得的电压越多，则其两端的电压会变大。为了保持R两端的电压不变，需要减小R两端的电压，因此应增大滑动变阻器两端的电压，即增大滑动变阻器接入电路的电阻。由图甲电路图可知，滑动变阻器的滑片P应向右移动，可以增大接入电路的电阻，故C正确；
D．本实验的结论是：在电压一定时，通过导体的电流跟导体的电阻成反比。电阻是导体本身的一种性质，它的大小与通过的电流和两端的电压无关，不能说“电阻跟电流成反比”，该说法颠倒了因果关系，故D错误。
故选C。
8. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，下列说法正确的是（ ）
A. 电压表V1测得是R1两端电压
B. R1两端的电压是1.5V
C. R2两端的电压是6V
D. 若R2烧断，电压表V1示数增大
【答案】D
【解析】
【详解】A．据甲图可知，电路是串联的，电压表V1测R2两端电压，电压表V2测电源电压，故A错误；
BC．根据串联电路中电压规律可知，电压表V1的示数小于电压表V2的示数，两只电压表的指针偏转均如图乙所示，则电压表V2选择大量程，分度值是0.5V，读数为7.5V；电压表V1选择小量程，分度值是0.1V，读数为1.5V，即R2两端的电压是1.5V，则R1两端的电压为，故BC错误；
D．若R2烧断，电压表V1串联接入电路，测电源电压，因此电压表V1的示数会增大，故D正确。
故选D。
9. 如图，电源电压不变，R是定值电阻。将一个“6V 2W”的小灯泡L1接在a、b两点间，灯L1恰能正常发光；若换一个“6V 3W”的小灯泡L2接在a、b两点间，则（ ）
A. 小灯泡L2也正常工作
B. 灯泡L2消耗的电功率大于3W
C. 电路消耗的总电功率将变小
D. 电阻R消耗的电功率将变大
【答案】D
【解析】
【详解】AB．由灯泡的铭牌可知，两灯泡的额定电压相等，由的变形式可知，L1的电阻
L2的电阻
当L1接在a、b间时，L1恰能正常发光，说明此时L1两端电压为6V；当换接L2时，由于L2的电阻小于L1的电阻，根据串联电路分压原理可知，L2两端的电压会小于6V，所以L2不能正常工作，消耗的电功率小于3W，故AB错误，不符合题意；
C．电路中的总电阻
由于，所以当换接L2后，电路总电阻变小，电源电压不变，根据，总功率会变大，故C错误，不符合题意；
D．当换接L2后，总电阻变小，电源电压不变，根据，电路中的电流I变大，电阻R的阻值不变，根据，电阻R消耗的电功率将变大，故D正确，符合题意。
故选D。
10. 如图所示电路，电源电压为，灯标有“；”，灯标有“；”。忽略温度对灯丝电阻的影响，下列有关说法不正确的是（ ）
A. 断开，接a，实际功率小于
B. 断开，接a，实际功率比实际功率大
C. 闭合，接b，比更亮
D. 断开，接b，可以正常发光
【答案】C
【解析】
【详解】由灯泡的铭牌可知，L1、L2的电阻分别为，
A．S2断开，S1接a，两个灯泡串联，串联后的总电阻为
电路中的电流为
此时L2的实际功率为
小于3W，故A正确，不符合题意；
B．S2断开，S1接a，两个电阻串联，电流相等，根据，电阻越大的灯泡，实际功率越大，由于，所以L2实际功率比L1实际功率大，故B正确，不符合题意；
C．S2闭合，S1接b，两个灯泡并联，L1两端的电压为额定电压，可以正常发光，功率等于6W；电源电压小于L2的额定电压，L2不能正常发光，功率小于3W，故L1更亮，故C不正确，符合题意；
D．S2断开，S1接b，该电路为灯L1的简单电路，L1两端的电压等于电源电压，即L1两端的电压为额定电压，可以正常发光，故D正确，不符合题意。
故选C。
二、多项选择题（本大题共3小题，每小题3分，共9分）
11. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。下列说法正确的是（ ）
A. 通电后透明容器中的电阻丝的内能增大是通过做功方式改变的
B. 观察图甲中的A、B管，可得出电流通过导体产生的热量多少与电流有关
C. 用图乙中的装置探究“电流产生的热量跟电流大小是否有关”时，右边容器中应选用阻值为的电阻丝
D. 图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是
【答案】AD
【解析】
【详解】A．通电后电阻丝的内能增大是由于电流通过电阻丝做功，将电能转化为内能，因此是通过做功方式改变的，故A正确；
B．图甲中两电阻串联，电流相等、电阻不同，探究的是热量与电阻的关系，而非电流，故B错误；
C．用图乙装置探究“电流产生的热量跟电流大小是否有关”时，需要控制电阻相同，只改变电流。因此，右边容器应选用与左边容器相同的电阻丝。左边电阻丝为5Ω，右边也应选用5Ω电阻丝，故C错误；
D．图甲中两电阻串联，电流、时间相等，由，热量比等于电阻比，即
故D正确。
故选AD。
12. 图甲是小阳利用LED灯设计并制作的调光台灯，图乙是所用到的电位器的结构示意图。已知电阻片R的总阻值为，LED灯上标有“、”字样，电源电压为且保持不变。将电位器A、B两个接线端分别接入电路中，当滑动片P位于图乙所示的位置时，LED灯正常发光。下列说法正确的是（ ）
A. 电位器与LED灯是串联的
B. 电位器接入电路中的电阻为
C. 电路消耗的总功率为
D. 滑动片P逆时针向C端滑动的过程中，LED灯变暗
【答案】ABD
【解析】
【详解】A．调光台灯的原理是通过改变电路中的电阻来调节通过LED灯的电流，从而改变其亮度。电位器应与LED灯串联，若并联，电源电压12V将直接加在额定电压为5V的LED灯上，会烧毁LED灯，且无法调光，故A正确；
B．LED 正常发光时电流
电位器两端电压
则接入电阻，故B正确；
C．LED灯正常发光时，电路总功率，故C错误；
D．电位器A、B两个接线端分别接入电路中，滑动片P逆时针向C端滑动的过程中，电位器接入电路的电阻变大，则总电阻变大，根据欧姆定律可知，电路中的电流变小，灯泡变暗，故D正确。
故选ABD。
13. 如图所示，电源电压恒定，灯泡的规格为“5U0 2.5P0”，定值电阻R1的阻值和滑动变阻器R2的最大阻值均为，电压表的量程为“0~6U0”。闭合开关S、S1，将滑动变阻器R₂的滑片移至最左端，灯泡恰好正常发光。在保证各电路元件安全的前提下，以下说法正确的是（忽略温度对电阻的影响）（ ）
A. 小灯泡的电阻为B. 电源电压为10U0
C. 闭合开关S、S1、S2，R1消耗的最大功率为3.6P0D. 闭合开关S、S1、S2，电路中的最小电流为
【答案】BC
【解析】
【详解】A．小灯泡的正常发光时的电阻为，故A错误；
B．闭合开关S、S1，将滑动变阻器R2的滑片移至最左端，R1与L串联，灯泡恰好正常发光。此时电路中的电流为
则电源电压为
故B正确；
C．闭合开关S、S1、S2，灯L短路，R1与R2串联。电压表测量R1两端的电压，滑动变阻器接入电路中的电阻越小，通过R1的电流越大，R1两端的电压越大，R1的功率越大。在电路安全的前提下，当电压表示数达到6U0时， R1的功率最大，此最大功率为
故C正确；
D．闭合开关S、S1、S2，灯L短路，R1与R2串联。当R2接入电路中的电阻最大时，电路中的电流最小，最小电流为
故D错误。
故选BC。
第Ⅱ卷（非选择题 共2大题 共61分）
三、填空题（本大题共6小题，每题4分，共24分）
14. 钢丝棉的燃点非常低，消防员正在演示钢丝棉在电池的正、负极连接后被点燃。此现象的发生是因为有电流通过钢丝棉时，由于电流的______，使温度达到钢丝棉的燃点。现场会闻到烧焦的气味，属于______现象。所以在家里不要储存这种易燃品。
【答案】 ①. 热效应 ②. 扩散
【解析】
【详解】[1]导体有电流通过时，会产生热量，因此有电流通过钢丝棉时，钢丝棉会产生热量，温度升高而点燃，此时电能全部转化为内能，这种现象叫做电流的热效应。
[2]闻到烧焦的气味是由于分子在不停地做无规则运动的结果，属于扩散现象。
15. 如图所示是一种停车位是否被占用的模拟提醒电路，虚线框内元件一个是灯泡，一个是定值电阻。设计要求无论开关是否闭合，灯泡都能发光，则_______（选填“a”或“b”）是灯泡。当车位未被占用时，开关S断开；当车位被占用时，开关S闭合，此时灯泡_______（选填“变亮”或“变暗”）。
【答案】 ①. b ②. 变亮
【解析】
【详解】[1]若灯泡位于a的位置处，当开关闭合时灯泡会被开关短路，无法发光，所以若要求无论开关是否闭合，灯泡都能发光，灯泡需要在b处。
[2]当车位未被占用时，开关S断开，此时灯泡与定值电阻串联；当车位被占用时，开关S闭合，此时定值电阻短路，电路中电流增大，灯泡变亮。
16. 某品牌扫地机器人的电池输出电压为，电池容量为，其正常工作时的电流恒为。该扫地机器人理论上可连续正常工作的最长时间为______h。如图所示的是四种家用电器各消耗1度电可持续正常工作的时间柱状图，正常工作5小时，白炽灯比节能灯多消耗了______的电能。
【答案】 ①. 2 ②. 0.15
【解析】
【详解】[1]电池容量，正常工作电流，则其可连续正常工作的时间为
[2]1度电（1kW·h）对应的工作时间：节能灯，白炽灯。则节能灯功率
白炽灯功率
工作5小时，多消耗的电能
17. 如图所示为家庭电路中的某一部分，测电笔接触______线时，氖管会发光；电路中发生了故障，电工师傅按下面的顺序进行检测：①只闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光，若电路中只有一处故障，则是_______。（选填“ab间断路”、“cd间断路”或“c点前零线断路”）
【答案】 ①. 火 ②. cd间断路
【解析】
【详解】[1]测电笔的氖管发光表明笔尖接触的是火线。当测电笔的金属探头接触火线时，电流通过人体，氖管和电阻形成通路，使氖管发光。
[2]由图可知，灯泡L1与L2并联，开关S1控制L1，开关S2控制L2。步骤①：只闭合S1，灯L1亮。 说明从火线→a→S1→L1→c→零线的路径是通路；步骤②：断开S1，闭合S2，灯L2不亮。 说明L2所在支路存在断路； 步骤③：用测电笔测a、b、c、d四个接线点，发现只有c点氖管不发光。 a、b点氖管发光，说明a、b点与火线连接正常。 d点氖管发光，说明d点通过L2与火线间接相连，因为L2不亮，但d点仍能测到火线电压，说明断路故障在d点之后。因此电路故障为cd间断路。
18. 如图所示是定值电阻R和小灯泡L关系图像，将R和L串联接在的电源上，则电路中的总功率为______W，10min定值电阻R产生的热量为______。
【答案】 ①. 2 ②. 960
【解析】
【详解】[1]乙的图像是过原点的直线，故乙是定值电阻；甲是小灯泡（图像为曲线）。串联电路中电流处处相等，且总电压等于各部分电压之和。从图像中找电流相同且总电压为5V的点：当时，，，满足
电路中的总功率
[2]10min定值电阻R产生的热量为
19. 在如图所示的电路中，电源电压保持不变，当开关闭合、断开，甲、乙为电流表时，两表示数之比，此时和消耗的功率之比__________；当开关、闭合，甲、乙两表为电压表时，两电压表示数__________。
【答案】 ①. 2︰1 ②. 3︰2
【解析】
【详解】[1]当开关S1闭合、S2断开，甲、乙为电流表时，R1和R2并联，电流表甲测R2支路的电流，电流表乙测干路电流，，所以。因并联电路中干路电流等于各支路电流之和，所以通过两电阻的电流之比
由于并联，电阻R1和R2两端的电压相等，此时和消耗的功率之比为
[2]由前面分析可得，并联时通过两电阻的电流之比为2∶1。并联各支路两端电压相等，所以两电阻阻值之比为
即。当开关、闭合，甲、乙两表为电压表时，两电阻串联，电压表甲测量R1与R2串联的总电压，电压表乙测量R2的电压。由串联分压原理知，R1与R2两端电压之比为
由串联电路中电压的规律知，两电压表示数之比为
四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20. 某型号煮茶器有“加热”和“保温”两种工作状态，某次煮茶过程中将1kg初温45℃的水刚好加热到100℃，随后一段时间处于保温状态，整个过程煮茶器的功率随时间变化的图象如图所示。已知c=4.2×10³J/（kg·℃），求：
（1）加热过程水吸收的热量；
（2）加热状态下煮茶器的热效率。
【答案】（1）2.31×105J
（2）87.5%
【解析】
小问1详解】
加热过程水吸收的热量
【小问2详解】
由图像可知，加热功率为880W，加热时间为5min，则加热状态下消耗的电能
则加热状态下煮茶器的热效率
21. 小明在探究“串联电路的电压特点”的实验中，连接了如图甲所示的电路，电源为两节新干电池串联。
（1）实验中应该选择规格______（选填“相同”或“不同”）的两个小灯泡串联。
（2）在连好电路后闭合开关，发现灯泡不发光、发光，且电压表无示数，此时电路中的故障可能是____________。
（3）排除故障并纠正错误后重新实验，用电压表测量间的电压时，电压表示数如图乙所示，在表格中填写两端电压。
（4）在测量完两端的电压后，小亮想移动一根导线来测量两个灯泡两端的总电压.请你在图甲中需要移动的导线上画“×”，并用笔画线代替导线正确连接电路。
【实验结论】
（5）用电压表分别测出和两端电压及串联总电压的值分别为、、U，经过多次实验，将得到的数据记录在表中。分析表中的实验数据，可得到串联电路的电压规律是_________（用文字表述）。
（6）小亮为了不反复拆接电压表，优化实验过程，设计了图丙所示的电路，他的思路是：只闭合开关S和，电压表测两端电压；只闭合开关S和，电压表就可以测两端电压。请你评估这种设计存在的问题是：___________。
【答案】（1）不同 （2）短路 （3）2.4
（4） （5）串联电路总电压等于各用电器两端电压之和
（6）闭合S和S2时，电压表正负接线柱接反
【解析】
【小问1详解】
选择不同规格的小灯泡，可避免实验偶然性，使结论更具普遍性。
【小问2详解】
发光说明电路通路，不发光且电压表无示数，说明短路。
【小问3详解】
由图乙可知，电压表选用0~3V量程，分度值0.1V，示数为2.4V。
【小问4详解】
在图甲中，将电压表连接右端（B点）的导线打 “×”，重新连接到右端，使电压表测两灯串联后的总电压。如图所示：
【小问5详解】
根据表格中三次实验数据，表格中，故规律为串联电路总电压等于各用电器两端电压之和。
【小问6详解】
只闭合开关S和，电压表测两端电压，此时电压表“正进负出”；则当只闭合和时，电流从电压表负接线柱流入、正接线柱流出，会导致指针反向偏转，损坏电压表。
22. 小明家新买的电火锅内部电路如图甲所示，其主要由保险装置和加热装置组成（不计保险装置的电阻），加热装置由电热丝和组成，通过控制开关和的状态，可实现高、中、低三挡的调节，图乙是电火锅某次正常工作的 “”图像，其工作时先用高温挡将水烧开，再用中温挡煮熟食物.最后用低温挡保温。
（1）请分析说明电火锅处于高、中、低三挡时开关的状态，并画出对应状态的等效电路图。
（2）电火锅中温挡工作时，电路中的电流大小是多少?
（3）电热丝的电阻是多少?
【答案】（1）见详解 （2）
（3）
【解析】
【小问1详解】
由可知，在电压一定时，电阻越小，功率越大 ，为高温挡；电阻越大，功率越小，为低温挡。高温挡时，电路的总电阻最小。当开关S接b、闭合时，此时与并联，总电阻最小，功率最大，为高温挡，等效电路如图所示：
中温挡：开关S接b、断开，此时只有接入电路，功率居中，为中温挡。等效电路如图所示：
低温挡：开关S接a、断开，此时与串联，总电阻最大，功率最小。等效电路如图所示：
【小问2详解】
由图乙可知，中温挡功率，电源电压，由得电火锅中温挡工作时，电路中的电流大小是
【小问3详解】
中温挡时只有工作，由得
高温挡时、并联，由图乙可知，此时的功率为，则的功率为
由得的电阻为
23. 在“测量小灯泡的电功率”实验中，小灯泡的额定电压为，电源电压为。
（1）图甲中实物图已有部分电路连好，请用笔画线代替导线将电路连接完整。（要求图中滑动变阻器连入电路的阻值最大）
（2）闭合开关前，发现电流表的示数如图乙所示，出现这个现象的原因是______。
（3）排除故障后，移动滑片至某一位置时电压表的示数为，为使小灯泡正常发光，应将滑片向______（选填“左”或“右”）移动。
（4）改变滑动变阻器接入电路的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图像如图丙所示，则小灯泡的额定功率为______W。
（5）当灯泡两端电压变大时，灯丝温度会变高，请你根据图丙中的数据，用一句话概括小灯泡灯丝电阻变化的规律：_______。
【答案】（1） （2）电流表未调零
（3）右 （4）0.75
（5）小灯泡灯丝的电阻随温度的升高而增大
【解析】
【小问1详解】
要求滑动变阻器接入阻值最大，应将滑动变阻器的B接线柱与小灯泡的右端接线柱相连，此时滑片远离 B 端，接入电阻最大。如图所示：
【小问2详解】
闭合开关前电流表有示数，是因为电流表未调零。
【小问3详解】
电压表的示数2.2V小于额定电压2.5V，需增大小灯泡两端电压。根据串联电路分压规律，应减小滑动变阻器接入电阻，故滑片向右移动。
【小问4详解】
由图丙，当电压为2.5V时，对应的电流为0.3A，小灯泡的额定功率为
【小问5详解】
由图丙可知，当灯泡两端电压增大，通过灯泡的电流也增大，但随着电压的增加电流增加的越来越慢，说明灯泡的电阻阻值在变大。根据可知，灯泡功率变大，温度升高，说明灯丝的电阻随温度的升高而增大。
24. 小明要测出一个电压约为30V的电源电压（电压保持不变），手边可供选用的器材如下：待测电源；一块电压表（量程0~15V）；一块电流表（量程0~0.6A）；两个阻值已知的电阻，分别为R1（20Ω）和R2（40Ω）；一个开关及若干导线。请你合理选择器材，设计实验测出该电源的电压。要求：
（1）画出实验电路图；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出电源电压的表达式（用已知量和测量量表示）。
【答案】（1） ；（2）①按照电路图连接电路②闭合开关S，读出电压表的示数；（3）
【解析】
【详解】方法一：
（1）利用串联电路电压特点和欧姆定律，设计如下图2

（2）①按照电路图连接电路；
②闭合开关S，读出电压表的示数。
（3）根据串联电路电压特点知，电源电压
再根据欧姆定律和串联电路电流特点知
解得
方法二：
（1）利用串联电路电流特点和欧姆定律，设计如下图3

（2）利用串联电路电流特点和欧姆定律，设计①按照电路图连接电路；
②闭合开关S，读出电流表的示数I。
（3）利用串联电路电压特点和欧姆定律
25. 如图甲所示，电源电压恒定，滑动变阻器R最大阻值为。闭合开关S，调节滑动变阻器的滑片P，使其从最右端向左滑动到a点时，小灯泡恰好正常发光；在滑片P从最右端向左滑动到a点的过程中，电流表与两电压表示数变化关系图像如图乙所示。求：
（1）滑片P从最右端向左滑动到a点的过程中，电路中的电流变______。由图像可知小灯泡正常发光时电流为______。
（2）电源电压；
（3）小灯泡的额定功率。
【答案】（1） ①. 大 ②.
（2）
（3）
【解析】
【小问1详解】
[1]由电路图可知，变阻器与灯泡L串联，电压表测量变阻器的电压，电压表测量灯泡L 电压，电流表测量电路电流。滑片从最右端向a点滑动时，滑动变阻器接入电阻减小，由欧姆定律可知，在电压不变时，电流变大。
[2]小灯泡正常发光时对应电流的最大值，由图像可知，灯泡正常发光时的电流为。
【小问2详解】
由图像可知，当滑片P位于最右端时，接入电路中电阻最大，此时电路中的电流最小为，小灯泡和滑动变阻器两端的电压相等，由欧姆定律可知
由串联电路电压特点可知，电源电压
【小问3详解】
由图像可知，灯泡正常发光时的电流为，变阻器两端的电压，则有灯泡两端的电压为
灯泡的额定电功率为
实验次序
U1/V
U2/V
U/V
1
_______
0.6
3.0
2
2.0
1.0
3.0
3
1.7
1.3
3.0
