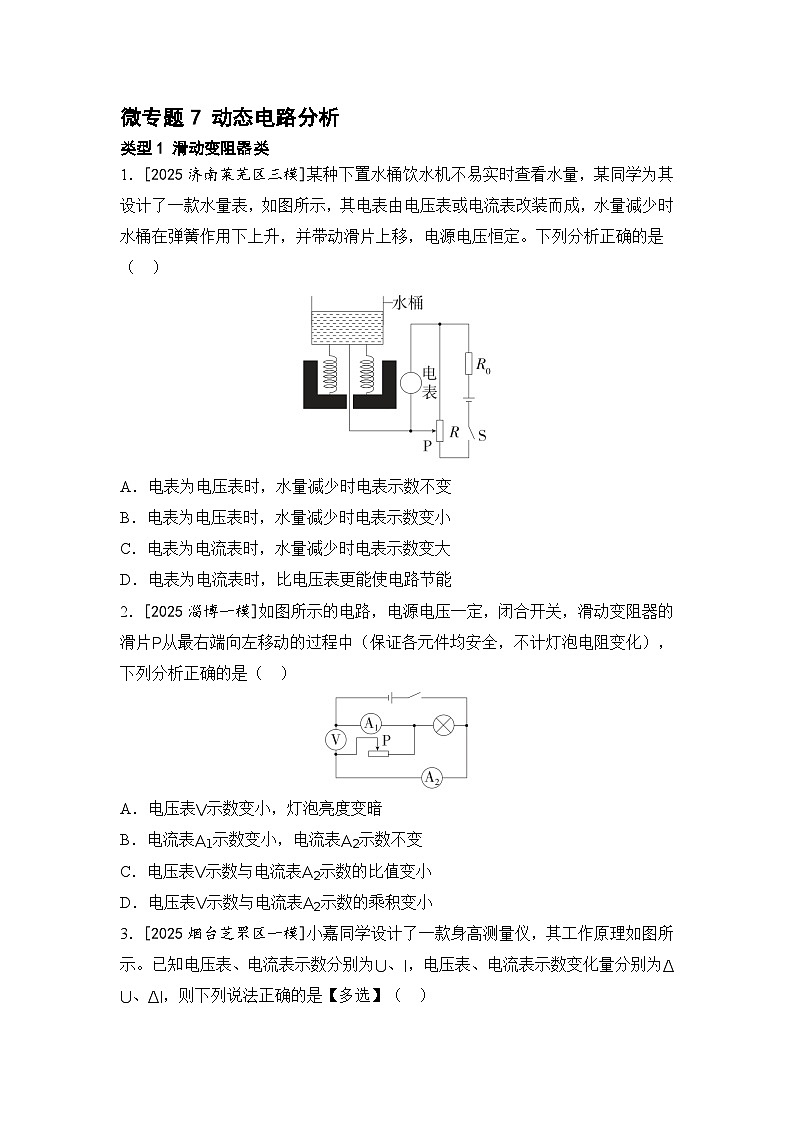

微专题7 动态电路分析 练习 2026年中考物理一轮复习（山东）

这是一份微专题7 动态电路分析 练习 2026年中考物理一轮复习（山东），共6页。

A．电表为电压表时，水量减少时电表示数不变
B．电表为电压表时，水量减少时电表示数变小
C．电表为电流表时，水量减少时电表示数变大
D．电表为电流表时，比电压表更能使电路节能
2．[2025淄博一模]如图所示的电路，电源电压一定，闭合开关，滑动变阻器的滑片P从最右端向左移动的过程中（保证各元件均安全，不计灯泡电阻变化），下列分析正确的是（ ）
A．电压表V示数变小，灯泡亮度变暗
B．电流表A1示数变小，电流表A2示数不变
C．电压表V示数与电流表A2示数的比值变小
D．电压表V示数与电流表A2示数的乘积变小

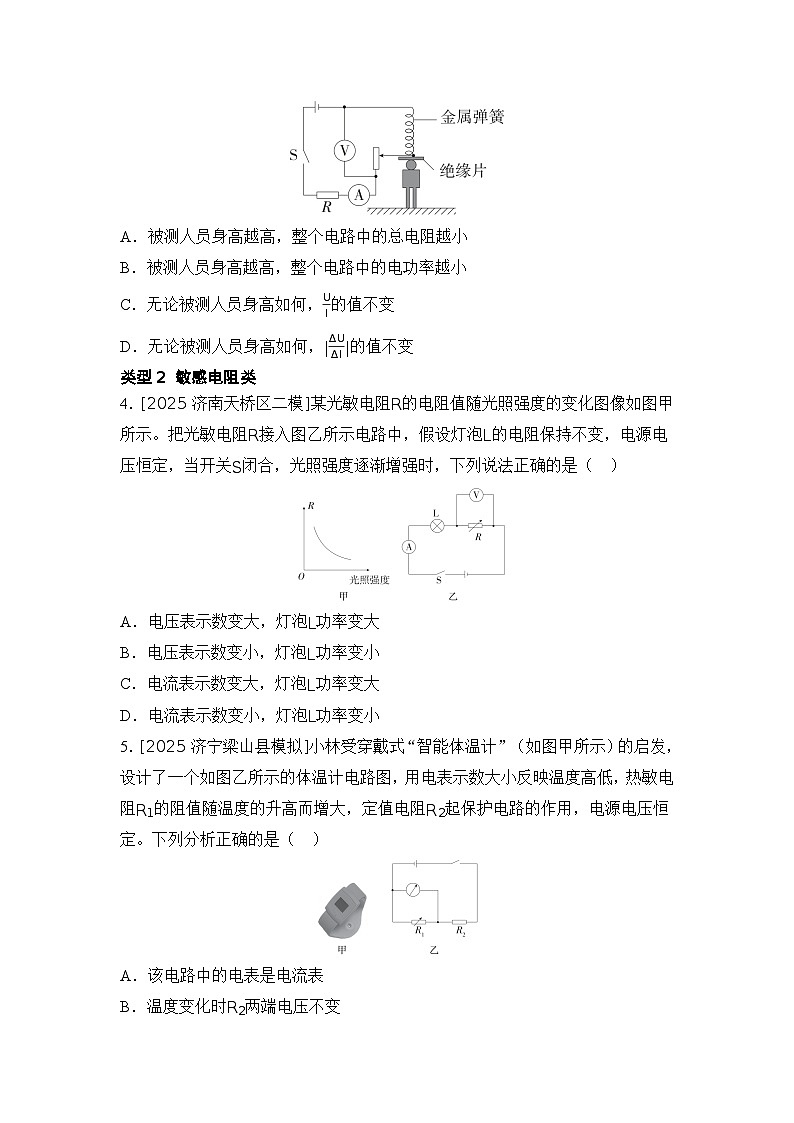

3．[2025烟台芝罘区一模]小嘉同学设计了一款身高测量仪，其工作原理如图所示。已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为ΔU、ΔI，则下列说法正确的是【多选】（ ）
A．被测人员身高越高，整个电路中的总电阻越小
B．被测人员身高越高，整个电路中的电功率越小
C．无论被测人员身高如何，UI的值不变
D．无论被测人员身高如何，|ΔUΔI|的值不变
类型2 敏感电阻类
4．[2025济南天桥区二模]某光敏电阻R的电阻值随光照强度的变化图像如图甲所示。把光敏电阻R接入图乙所示电路中，假设灯泡L的电阻保持不变，电源电压恒定，当开关S闭合，光照强度逐渐增强时，下列说法正确的是（ ）
A．电压表示数变大，灯泡L功率变大
B．电压表示数变小，灯泡L功率变小
C．电流表示数变大，灯泡L功率变大
D．电流表示数变小，灯泡L功率变小
5．[2025济宁梁山县模拟]小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用，电源电压恒定。下列分析正确的是（ ）
A．该电路中的电表是电流表
B．温度变化时R2两端电压不变
C．温度升高时电路中电流变大
D．温度降低时电路的总功率变大

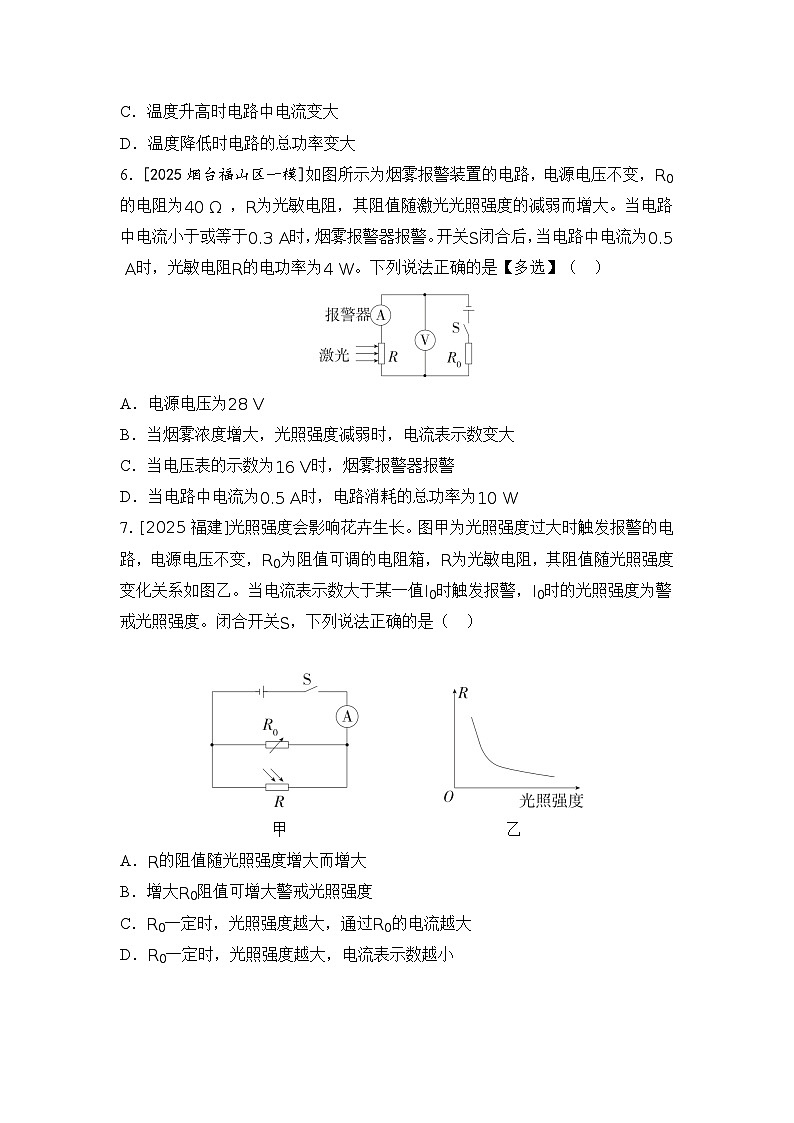

6．[2025烟台福山区一模]如图所示为烟雾报警装置的电路，电源电压不变，R0的电阻为40 Ω ，R为光敏电阻，其阻值随激光光照强度的减弱而增大。当电路中电流小于或等于0.3 A时，烟雾报警器报警。开关S闭合后，当电路中电流为0.5 A时，光敏电阻R的电功率为4 W。下列说法正确的是【多选】（ ）
A．电源电压为28 V
B．当烟雾浓度增大，光照强度减弱时，电流表示数变大
C．当电压表的示数为16 V时，烟雾报警器报警
D．当电路中电流为0.5 A时，电路消耗的总功率为10 W
7．[2025福建]光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，R0为阻值可调的电阻箱，R为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示数大于某一值I0时触发报警，I0时的光照强度为警戒光照强度。闭合开关S，下列说法正确的是（ ）
甲乙
A．R的阻值随光照强度增大而增大
B．增大R0阻值可增大警戒光照强度
C．R0一定时，光照强度越大，通过R0的电流越大
D．R0一定时，光照强度越大，电流表示数越小
8．[2025河北]如图是某研究小组设计的风速自动报警器电路示意图，电源电压不变，R1为压敏电阻，它的阻值随风速v的增加而减小，R2为定值电阻。当风速v1
