重庆市渝北中学校教育集团2025_2026学年九年级上册第二次月考物理试题【附解析】

这是一份重庆市渝北中学校教育集团2025_2026学年九年级上册第二次月考物理试题【附解析】，共23页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

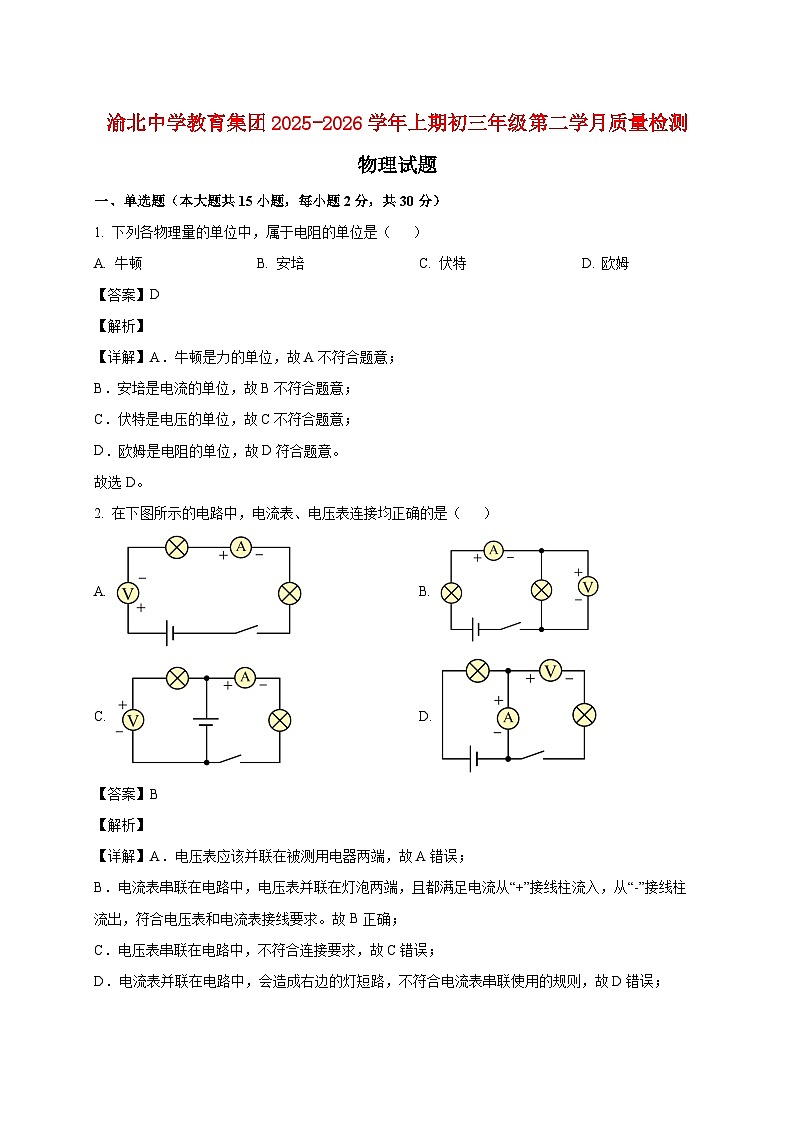

一、单选题（本大题共15小题，每小题2分，共30分）
1. 下列各物理量的单位中，属于电阻的单位是（ ）
A. 牛顿B. 安培C. 伏特D. 欧姆
【答案】D
【解析】
【详解】A．牛顿是力的单位，故A不符合题意；
B．安培是电流的单位，故B不符合题意；
C．伏特是电压的单位，故C不符合题意；
D．欧姆是电阻的单位，故D符合题意。
故选D。
2. 在下图所示的电路中，电流表、电压表连接均正确的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．电压表应该并联在被测用电器两端，故A错误；
B．电流表串联在电路中，电压表并联在灯泡两端，且都满足电流从“+”接线柱流入，从“-”接线柱流出，符合电压表和电流表接线要求。故B正确；
C．电压表串联在电路中，不符合连接要求，故C错误；
D．电流表并联在电路中，会造成右边的灯短路，不符合电流表串联使用的规则，故D错误；
故选B。

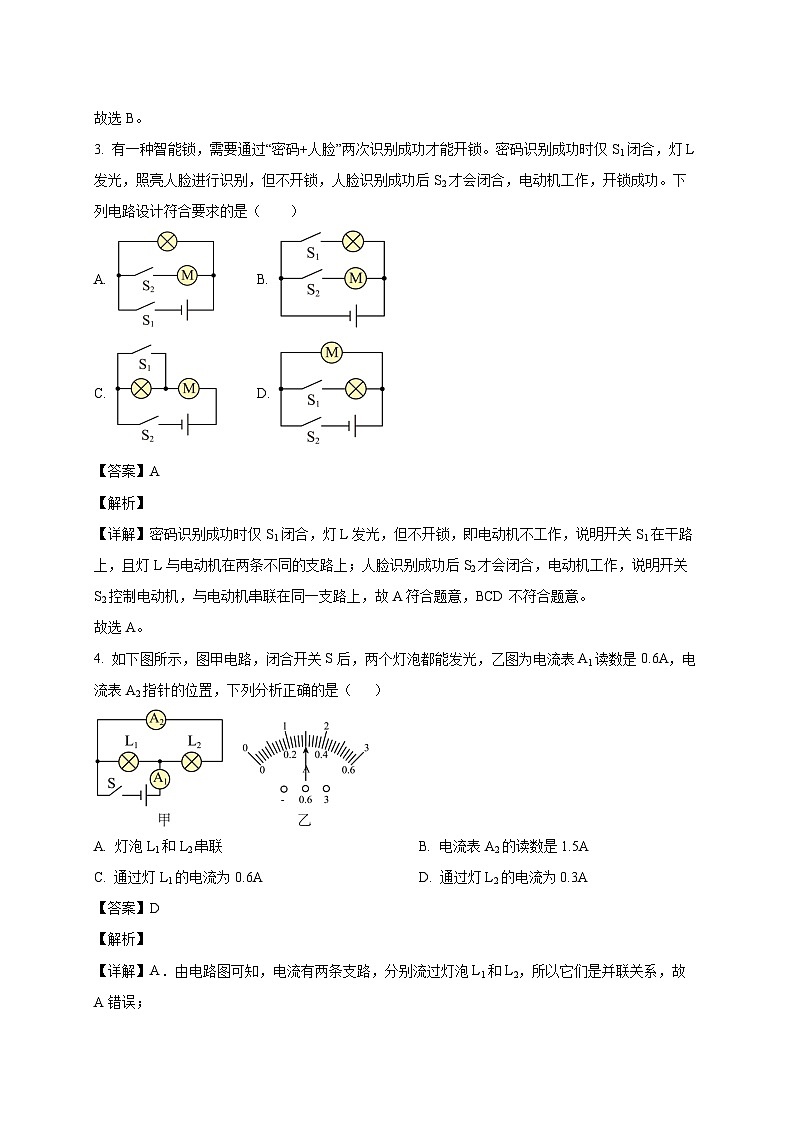

3. 有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机工作，开锁成功。下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】密码识别成功时仅S1闭合，灯L发光，但不开锁，即电动机不工作，说明开关S1在干路上，且灯L与电动机在两条不同的支路上；人脸识别成功后S2才会闭合，电动机工作，说明开关S2控制电动机，与电动机串联在同一支路上，故A符合题意，BCD不符合题意。
故选A。
4. 如下图所示，图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1读数是0.6A，电流表A2指针的位置，下列分析正确的是（ ）
A. 灯泡L1和L2串联B. 电流表A2的读数是1.5A
C. 通过灯L1的电流为0.6AD. 通过灯L2的电流为0.3A
【答案】D
【解析】
【详解】A．由电路图可知，电流有两条支路，分别流过灯泡L1和L2，所以它们是并联关系，故A错误；

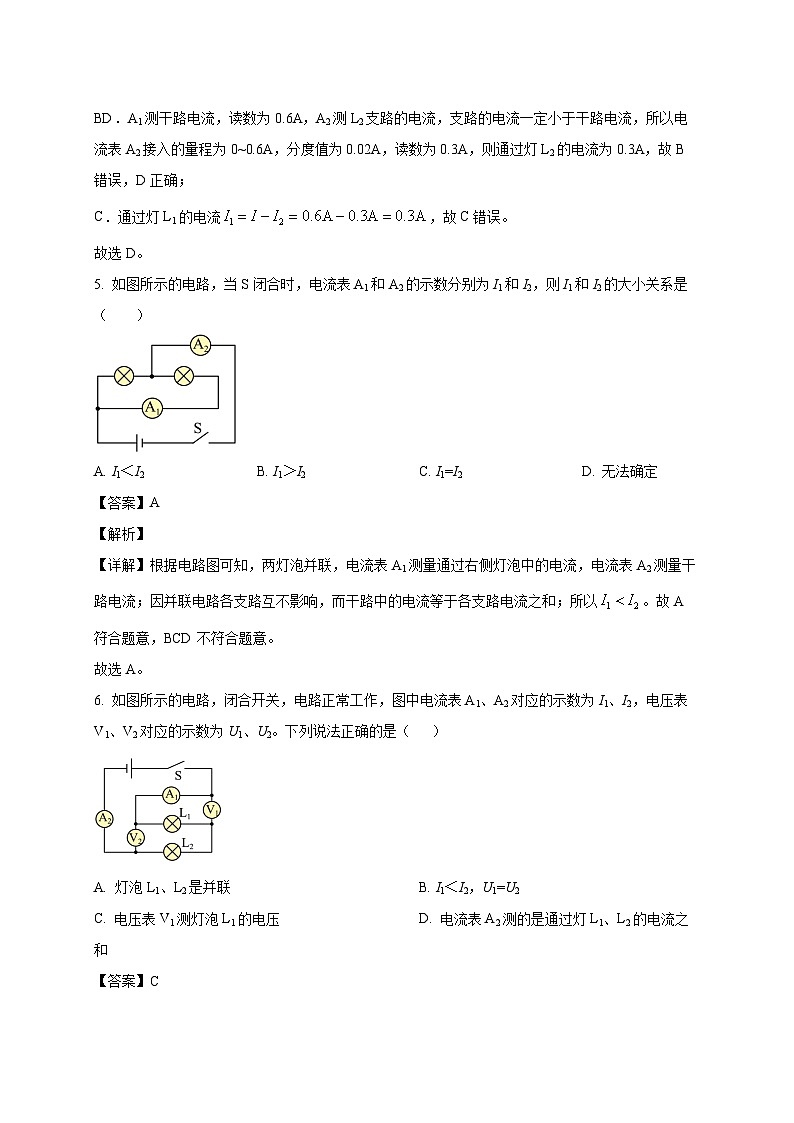

BD．A1测干路电流，读数为0.6A，A2测L2支路的电流，支路的电流一定小于干路电流，所以电流表A2接入的量程为0~0.6A，分度值为0.02A，读数为0.3A，则通过灯L2的电流为0.3A，故B错误，D正确；
C．通过灯L1的电流，故C错误。
故选D。
5. 如图所示的电路，当S闭合时，电流表A1和A2的示数分别为I1和I2，则I1和I2的大小关系是（ ）
A. I1＜I2B. I1＞I2C. I1=I2D. 无法确定
【答案】A
【解析】
【详解】根据电路图可知，两灯泡并联，电流表A1测量通过右侧灯泡中的电流，电流表A2测量干路电流；因并联电路各支路互不影响，而干路中的电流等于各支路电流之和；所以。故A符合题意，BCD不符合题意。
故选A。
6. 如图所示的电路，闭合开关，电路正常工作，图中电流表A1、A2对应的示数为I1、I2，电压表V1、V2对应的示数为U1、U2。下列说法正确的是（ ）
A. 灯泡L1、L2是并联B. I1＜I2，U1=U2
C. 电压表V1测灯泡L1的电压D. 电流表A2测的是通过灯L1、L2的电流之和
【答案】C
【解析】
【详解】A．由电路图可知，电路电流依次经过两个灯泡回到电源的负极，因此灯泡L1、L2是串联，故A错误；
BD．因为该电路为串联电路，所以电流处处相等，两电流表均测串联电路中的电流，即I1=I2，故BD错误；
C．由电路图可知，电压表V1与灯泡L1并联，所以电压表V1测的是灯泡L1的电压，故C正确。
故选C。
7. 如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（ ）
A. 电流表的示数变大
B. 电压表的示数变大
C. 电压表与电流表示数的比值不变
D. 电压表示数变大，电流表示数变小
【答案】C
【解析】
【详解】本题涉及的知识是电路分析．由电路图可知，电阻R与滑动变阻器串联，电压测量R两端的电压，电流表测量电路中的电流．滑动变阻器的滑片P向左移动时，电阻增大，电流减小，R两端的电压减小．电压表与电流表示数的比值是R的电阻，保持不变．
8. 某导体中的电流与它两端电压的关系如图所示，下列分析正确的是
A. 当导体两端的电压为0时，电阻为0
B. 该导体的电阻随电压的增大而减小
C. 当导体两端的电压为0时，电流为0
D. 当导体两端的电压为2 V时，电流为0.6A
【答案】C
【解析】
【详解】A．由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故该选项说法错误；
B．由图象可求得导体的电阻为R=U/I=1/0.2=5Ω，并且不随电压的改变而改变，该选项说法错误；
C．电压使电路中形成电流，因此电压为零时，电流也为零，该选项说法正确；
D．当导体电压为2V时，由图象可以找到此时对应的电流0.4A，因此该选项说法错误．
9. 在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（ ）
A. 0.25A、20ΩB. 1A、20Ω
C. 0.4A、10ΩD. 1A、10Ω
【答案】A
【解析】
【详解】由可得，导体电阻是
因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电路无关，所以，当该导体两端的电压变为5V时，电阻不变，为20Ω，此时通过导体的电流
故A符合题意，BCD不符合题意。
故选A。
10. 如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A. 电阻甲和乙都是阻值不变的电阻
B. 甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.6A
C. 甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D. 当乙两端电压为2V时，R乙=5Ω
【答案】B
【解析】
【详解】A．由图像可以知道，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知，甲电阻的阻值不变，乙电阻的阻值变化，故A错误；
B．因并联电路中各支路两端的电压相等，所以甲、乙并联在2V电源时，两电阻两端的电压均为2V，由图像可知，，， 因并联电路中干路电流等于各支路电流之和，所以干路电流为
故B正确；
C．甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图像可以知道，，，因串联电路中总电压等于各分电压之和，所以此时电源的电压为
故C错误；
D．由图像可知，当乙两端电压为2V时，通过乙的电流为0.2A，由可得，乙的电阻为
故D错误。
故选B。
11. 如图所示，电源电压保持不变，且不考虑灯丝的阻值随温度变化。闭合开关S，滑动变阻器滑片P由上图所示位置向右滑动时，下列说法正确的是（ ）
A. 小灯泡L与滑动变阻器R串联B. 电压表V示数变大
C. 电流表A1和A2示数都变大D. 电流表A1和A2示数之差不变
【答案】D
【解析】
【详解】AB．由电路图可知，电流从电源正极流出，分成两条支路，一条支路中只有灯泡，另一条支路有电流表A1和滑动变阻器，两条支路中的电流会合后，经过电流表A2，回到电源负极，则小灯泡L和滑动变阻器并联；电压表始终测量电源电压，电源电压保持不变，故电压表示数不变，故AB错误；
C．滑片向右移动过程，滑动变阻器接入电路阻值变大，电源电压不变，通过滑动变阻器的电流变小，则电流表A1示数变小；根据并联电路中，各支路互不影响，则通过灯泡L的电流不变；由并联电路中，干路中电流等于各支路中电流之和可知，电流表A2示数变小，则电流表A1和A2示数都变小，故C错误；
D．由并联电路中，干路中电流等于各支路中电流之和可知，电流表A1和A2示数之差等于通过灯泡的电流，通过灯泡L的电流不变，所以电流表A1和A2示数之差不变，故D正确。
故选D。
12. 如图所示，是电阻甲和乙的U-I图像，分析图像，下列判断不正确的是（ ）
A. 当甲两端的电压为0.5V时，通过它的电流为0.1A
B. 当乙两端的电压为2.5V，其电阻值为10Ω
C. 若甲和乙串联，电流为0.4A，则它们两端的总电压为3V
D. 若甲和乙并联，电压为1V，则干路电流为0.6A
【答案】B
【解析】
【详解】A．从图像可知，当甲两端的电压U甲 = 0.5V时，在甲的U-I图像上对应的电流为I甲 = 0.1A，故A正确，不符合题意；
B．从图像可知，当乙两端的电压U乙= 2.5V时，通过乙的电流I乙 = 0.5A。根据欧姆定律，此时乙的电阻 ，故B错误，符合题意；
C．若甲和乙串联，根据串联电路电流处处相等的特点，当电流为0.4A时，I甲 =I乙 = 0.4A。从图像可知，此时甲两端的电压U甲=2V，乙两端的电压U乙 = 1V。根据串联电路总电压等于各部分电压之和的特点，它们两端的总电压
U总 = U甲+U乙=2V+1V=3V，故C正确，不符合题意；
D．若甲和乙并联，根据并联电路各支路两端电压相等的特点，当电压为1V时，U甲 = U乙= 1V。从图像可知，此时通过甲的电流I甲=0.2A，通过乙的电流I乙=0.4A。根据并联电路干路电流等于各支路电流之和的特点，干路电流 I总 =I甲+ I乙= 0.2A+0.4A=0.6A，故D正确，不符合题意。
故选B。
13. 下列说法错误是（ ）
A. 电源是提供电压的装置B. 通过导体的电流为零时，导体的电阻也为零
C. 电压是形成电流的原因D. 电路中有电流时电路两端就一定有电压
【答案】B
【解析】
【详解】A．电路中，电源为电路提供电压，故A正确，不符合题意；
B．电阻是导体的固有属性，与是否通电无关，电流为零时，电阻仍存在，故B错误，符合题意；
C．电压使自由电荷发生定向移动，从而形成电流，所以电压是电路中形成电流的原因，故C正确，不符合题意；
D．电压是形成电流的原因，当电路中有电流时，电路两端就一定有电压，故D正确，不符合题意。
故选B。
14. 小明用下图所示的器材“探究影响电阻大小的因素”。A、B为长度一样的镍铬合金丝，B的横截面积比A的大。关于此实验，下列说法正确的是（ ）
A. 在电路中串联一个小灯泡，可以更准确地比较电阻大小
B. 小灯泡越亮，表示所接入的镍铬合金丝的电阻越大
C. 利用此装置只能探究导体电阻的大小和横截面积的关系
D. 比较小灯泡的亮暗程度来间接比较电阻的大小应用了转换法
【答案】D
【解析】
【详解】AD．实验中，电阻的大小不能直接得到，通过观察小灯泡的亮暗程度来间接比较电阻的大小，灯泡越亮，说明通过灯泡的电流越大，电阻就越小，使用了转换法。灯泡的亮暗程度能大概反映出电阻的大小，如果想更准确地比较电阻的大小，可以在电路中串联一个电流表，通过电流表的示数来反映电阻的大小。故A错误，D正确；
B．小灯泡越亮，电路中的电流越大，表示接入的电阻丝电阻越小，故B错误；
C．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故C错误。
故选D。
15. 电吹风是常用的家用小电器，它既可吹冷风又可吹热风，如图所示，A是电热丝、B是风扇的电动机，有关电吹风的说法正确的是（ ）
①断开开关、闭合开关，电路中只有A工作，吹热风
②断开开关、闭合开关，电路中只有B工作，吹冷风
③同时闭合开关、，A、B是串联，吹冷风
④同时闭合开关、，A、B是并联，吹热风
A. ①③B. ②④C. ②③D. ①④
【答案】B
【解析】
【详解】分析电路图可知，开关S1在干路上，控制整个电路，开关S2控制电热丝A所在支路；电动机B和电热丝A并联。
① 断开开关S1、闭合开关S2，由于S1在干路上，整个电路是断路，电热丝A和电动机B都不工作。故①错误。
② 断开开关S2、闭合开关S1，S1闭合使电路接通，S2断开使电热丝A所在的支路断开，只有电动机B工作，风扇转动，吹出的是冷风。故②正确。
③ 同时闭合开关S1、S2，电流从电源正极流出，经过S1后分成两路，一路经过电动机B，另一路经过开关S2和电热丝A，然后汇合流回负极。所以A和B是并联关系，不是串联。此时电动机和电热丝都工作，吹出是热风。故③错误。
④ 同时闭合开关S1、S2，由③的分析可知，A和B是并联的。电动机B工作，吹出风；电热丝A工作，产生热量。所以电吹风吹热风。故④正确。
综上所述，正确的说法是②和④。 故ACD不符合题意，B符合题意。
故选 B。
二、填空题（本大题共9小题，每空1分，共26分）
16. 一节干电池的电压为_______V，人体安全电压不高于_______V；家中的用电器是______联连接的，开关和被控制的用电器是_______联（后两空均选填“串”或“并”）。
【答案】 ①.
1.5 ②.
36 ③.
并 ④.
串
【解析】
【16题详解】
[1]一节干电池的电压为1.5V，属于基础常识，需直接记忆。
[2]人体安全电压不高于36V，超过此值可能引发触电危险。
[3]家中的用电器需独立工作，互不影响，因此采用并联连接。
[4]开关需与被控制的用电器串联，才能通过通断电路控制电器的工作状态。
17. 如图所示，闭合开关后小灯泡L1、L2均正常发光，过一会儿发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障可能是灯泡_______（选填“L1或L2”）发生了_______（选填“断路”或“短路”）。
【答案】 ①. L1 ②. 断路
【解析】
【详解】[1][2]由电路图可知，两灯泡并联，电流表测L2所在支路的电流。电流表的示数不变，说明小灯泡L2没有故障，则可能是L1故障：若L1短路，小灯泡L2也同时被短路，两个灯泡都不亮，不符合题意；若L1断路，L2所在支路不会受到影响，通过L2的电流不变，电流表示数不变，符合题意。故电路中的故障可能是L1断路。
18. 如图所示，电阻箱的调节范围是0~_______Ω，此时接入电路中的电阻为______Ω。
【答案】 ①. 9999 ②. 2096
【解析】
【详解】[1]当各旋钮对应的数是0时，阻值最小，当各旋钮对应的数是9时，阻值最大，即最大阻值为9999Ω，则它的阻值范围是0~9999Ω。
[2]此时接入电路的阻值为
19. 如图所示，电源电压不变，开关闭合。当滑动变阻器滑片向右滑动时，滑动变阻器接入电路的阻值____________，电流表A的示数____________，电压表的示数____________，电压表的示数____________。（所有空均选填“变大”、“变小”或“不变”）

【答案】 ①. 变大 ②. 变小 ③. 变小 ④. 变大
【解析】
【详解】[1][2][3][4]由电路图可知，R1与R2串联，电流表A测电路中的电流，电压表V1测定值电阻R1两端的电压，电压表V2测滑动变阻器R2两端的电压；当滑动变阻器的滑片P向右移动时，变阻器接入电路的电阻变大，电路总电阻变大，电源电压不变，由可知电路中电流变小，即电流表A的示数变小；电阻R1阻值不变，由U=IR可知R1两端的电压变小，即电压表V1的示数变小；由串联电路的电压特点可知，变阻器R2两端的电压变大，即电压表V2的示数将变大。
20. 德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成____，跟导体的电阻成_____。
【答案】 ①. 正比 ②. 反比
【解析】
【详解】[1][2]德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
21. 如图所示电路中，断开开关，在甲、乙两处接电流表时，两表示数之比为2∶5；若甲、乙两处换成电压表，再闭合开关，此时通过、的电流之比为___________ ，甲、乙两电压表的示数之比为___________ 。

【答案】 ①. 1∶1 ②. 5∶3
【解析】
【详解】[1][2]由图可知，当两表均为电流表时，断开开关S时，、并联，甲电流表测量通过的电流，乙电流表测量干路电流；已知甲、乙两电流表的示数之比为2∶5，因并联电路中干路电流等于各支路电流之和，所以，两支路的电流之比
因并联电路两端电压相等，所以由欧姆定律可得
当甲、乙两电表均为电压表，闭合开关S，、串联，甲测量电源电压，乙测量两端的电压；因串联电路处处电流相等，通过、的电流之比
所以由欧姆定律可得两电阻两端电压之比
因串联电路两端电压等于各部分电压之和，所以
22. 如图所示的电路中，电源电压为3V。闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是_______A，通过R2的电流是_______A，R2的阻值是______Ω；R1、R2并联后的总电阻_______Ω。
【答案】 ①. 0.9 ②. 0.3 ③. 10 ④. 2.5
【解析】
【详解】[1][2]由电路图可知，两电阻并联，A1测干路电流，A2测R2支路的电流。闭合开关S，两电阻并联，电流表A1的示数为1.2A，即干路电流为，电流表A2的示数为0.3A，即通过R2的电流为0.3A，由并联电路电流特点可知，通过R1的电流是
[3][4]并联电路中，各用电器两端电压相等，等于电源电压，则R2的阻值是
R1、R2并联后的总电阻
23. 如图所示，电源电压保持12V不变，定值电阻R1=40Ω，滑动变阻器的最大阻值是20Ω，当滑片P从a到b端的过程中，电流表的示数变化范围：______A~______A，电压表的示数变化范围：_______V~_______V。
【答案】 ①. 0.2 ②. 0.3 ③. 0 ④. 4
【解析】
【详解】[1][2][3][4]由电路图可知，R1与滑动变阻器串联，电流表串联在电路中，电压表并联在滑动变阻器两端，当滑动变阻器的滑片位于a端时，滑动变阻器接入电路的阻值为0，故电压表示数为0，此时只有R1接入电路，电路中电流为
当滑片位于b端时，滑动变阻器接入电路的阻值最大，电路中电阻最大，为
电路中电流最小，为
此时滑动变阻器两端电压最大，为
因此当滑片P从a到b端的过程中，电流表的示数变化范围为0.2~0.3A，电压表示数变化范围为。
24. 如图所示电路，电源电压不变，R1为定值电阻。闭合开关S，当滑动变阻器R2的滑片P从最大阻值处向右移动时，电压表示数会_______（选填“变大”、“变小”或“不变”）。第一次移动滑片至a位置时电压表的示数为3V；再次移动滑片至b位置时电压表的示数为2V。若前后两次电路中电流之比为1:2，则电源电压为_______V。
【答案】 ①. 变小 ②. 4
【解析】
【详解】[1]由电路图可知，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端电压，当滑动变阻器R2的滑片P从最大阻值处向右移动时，滑动变阻器接入电路的电阻变小，根据串联分压原理可知滑动变阻器两端的电压变小，即电压表示数会变小。
[2]已知两次电路中电流之比为1:2，若第一次通过电路的电流为I，则第二次通过电路的电流为2I，根据串联电路电压规律可知电源电压 ①
②
由①②解得
则电源电压U=3V+IR1=3V+1V=4V
三、实验题（本大题共3小题，第25题甲图，第26题乙图，第27题8分，共32分）
25. 小亮同学在“探究电流与电压的关系”的实验中，电源使用两节新铅蓄电池，滑动变阻器R的规格是“10Ω 1.5A”。
（1）如图甲所示，是测量灯泡电阻的电路图，请你在○里填上合适的电表符号，并标出这两个电表的“+、-”接线柱_______；
（2）在图乙所示的电路中，有一根导线连接错了，请你在接错的导线上打上“×”，再画线把它改接到正确的位置上______；
（3）开关闭合前，滑动变阻器的滑片P应置于_______端（选填“A”或“B”）；
（4）确认电路无误后，闭合开关进行多次实验，其中第3次实验时电流表示数为0.5A，电压表示数如图丙所示，记为______V；
（5）分析数据可以得到的结论是：在导体电阻保持不变时，通过导体的电流与导体两端的电压成_______比；
（6）“探究电流与电压的关系”时要进行多次测量，这样做的目的是（ ）
A. 多次测量取平均值，减少实验误差B. 避免偶然性，寻找普遍规律
【答案】（1） （2）
（3）B （4）2.5
（5）正 （6）B
【解析】
【小问1详解】
测量灯泡电阻实验中，电流表串联在电路中，电压表并联在灯泡两端，电流从电流表（电压表）的正极流入，负极流出，如图所示：
【小问2详解】
实验中，滑动变阻器与定值电阻串联，电流表串联在电路中，电压表并联在定值电阻两端，正确电路图如图所示：
【小问3详解】
为了保护电路，开关闭合前，应将滑动变阻器的滑片位于阻值最大处，即B端。
【小问4详解】
由图丙可知，电压表使用的小量程，分度值为0.1V，示数为2.5V。
【小问5详解】
分析数据可知，电压与电流之比为一定值，可以得到的结论是：在导体的电阻不变时，通过导体的电流与导体两端的电压成正比。
【小问6详解】
只进行一次实验得到的结论具有偶然性，为了得到普遍规律，应进行多次测量，避免实验偶然性。故选B。
26. 某实验小组在做“探究电流与电阻的关系”实验中，实验器材有三节新干电池，电流表、电压表、开关、滑动变阻器各一个，5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个，导线若干。
（1）请用笔画线代替导线将下图甲所示的实物电路连接完整（要求：向右移动时，电阻减小，导线不能交叉）_______；
（2）实验过程中必须控制定值电阻两端的电压不变，多次实验得到如图乙所示的电流I随电阻R变化的图像，根据图像可以得到的实验结论是：在导体两端的_______保持不变时，通过导体的电流与导体电阻成反比；
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知定值电阻两端的电压为________V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压_______（选填“改变”或“不变”），甲图滑动变阻器的滑片应向_______（选填“左”或“右”）端滑动；若实验中的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，则滑动变阻器的阻值至少是_______Ω；
（4）实验过程中，在不更换定值电阻的情况下，移动滑动变阻器的滑片，下列选项中数值大小不发生改变的是（ ）
A. 电压表示数B. 电压表示数与电流表示数的比值C. 滑动变阻器两端电压
【答案】（1） （2）电压
（3） ①. 2.5 ②. 不变 ③. 左 ④. 20
（4）B
【解析】
【小问1详解】
将滑动变阻器接线柱按一上一下的原则与电阻串联接入电路中，向右移动时，电阻减小，则导线需连接在滑动变阻器的右下方接线柱。如图所示：
【小问2详解】
根据图像数据可知电压表的示数
通过导体的电流与导体的电阻乘积是定值，得出的结论是：电压一定时，通过导体的电流与导体的电阻成反比。
【小问3详解】
[1]根据绘制的电流随电阻变化的图像，电阻两端的电压始终保持为
可知定值两端的电压为2.5V。
[2][3]根据串联分压原理可知，将定值电阻由5Ω更换为10Ω时，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，为使定值电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由串联分压可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2.5V。
[4]电源由三节干电池组成，电源电压为4.5V，定值电阻两端的电压始终保持为2.5V，根据串联电路电压的规律可知，滑动变阻器分得的电压
滑动变阻器分得的电压为电压表示数的
根据分压原理，当接入25Ω电阻时，滑动变阻器连入电路中的电阻为
故为了完成整个实验，则滑动变阻器的阻值至少是20Ω。
【小问4详解】
实验过程中，在不更换定值电阻的情况下，移动滑动变阻器的滑片，滑动变阻器的电阻改变，根据串联电路的分压作用可知，滑动变阻器两端的电压改变，由串联电路电压的规律可知，定值电阻两端的电压也变化，即电压表示数变化，由于电压表与电流表的比值为定值电阻的阻值，所以电压表示数与电流表示数的比值不变，故选B。
27. 某实验小组用伏安法测量待测电阻Rx的阻值，设计的实验电路如图甲所示。
（1）该实验的原理是：________；
（2）连接电路时开关必须断开，滑动变阻器滑片应移到最_______端（选填“左”或“右”）；
（3）某次测量时，电压表示数为1.5V，电流表示数为0.3A，则待测电阻的阻值是_______Ω；
（4）在这个实验中，滑动变阻器不能起到的作用是（ ）；
A. 改变电路中的电流B. 改变电源电压
C. 改变被测电阻两端的电压D. 保护电路
（5）小爱同学用一个电流表和一个已知电阻R0来测量未知电阻Rx的阻值，他设计的电路图如图乙所示，请将下列实验步骤补充完整。
①闭合开关S1，断开开关S2，读出电流表的示数为I1，则电源电压U=______；
②闭合开关S1和S2，读出电流表的示数I2，则通过Rx的电流Ix=_______；
③电阻Rx的阻值Rx=_______。（用已知量和测出的物理量来表示）
【答案】（1）
（2）右 （3）5
（4）B （5） ①. ②. ③.
【解析】
【小问1详解】
实验中，电压表与待测电阻并联，测待测电阻两端电压，电流表串联在电路中，测通过待测电阻的电流，通过计算待测电阻的阻值，故实验原理是。
【小问2详解】
连接电路时，为了保护电路，开关必须断开，且滑动变阻器的滑片要移到阻值最大处，即最右端。
小问3详解】
电压表示数为1.5V，电流表示数为0.3A，则待测电阻的阻值是
【小问4详解】
D．“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，此时电路中总电阻最大，电路中的电流最小，起到保护作用。故D不符合题意；
AC．移动变阻器的滑片，改变了连入电路的电阻，电源电压不变，电路中的电流变化，根据U=IR知，电阻两端的电压也随之变化。故AC不符合题意；
B．实验中，电源电压保持不变，滑动变阻器不能改变电源电压，故B符合题意。
故选B。
【小问5详解】
[1][2]由图乙可知，闭合开关S1，断开开关S2，只有R0接入电路，读出电流表的示数为I1，则电源电压
闭合开关S1和S2，则两电阻并联，电流表测干路电流，此时电流表的示数为I2，则通过的电流为
并联电路中各用电器两端的电压相等，都等于电源电压，因此两端的电压为
故电阻Rx的阻值
四、计算题（本大题共3小题，第28题9分，第29题6分，第30题6分，共21分）
28. 如图所示，电源两端电压U保持不变，电阻的阻值为5Ω，电阻的阻值为10Ω。当开关S闭合时，电压表示数为3V。求：
（1）电流表的示数I；
（2）电阻R1的两端的电压U1；
（3）电源两端的电压U。
【答案】（1）
0.3A （2）
1.5V （3）
4.5V
【解析】
【小问1详解】
由电路图可知，电阻R1和R2串联，电压表测量R2两端的电压，电流表测量电路中的总电流。
根据题意，电压表测量的是电阻R2两端的电压，所以U2 = 3V。
根据欧姆定律，通过电阻R2的电流为
因为在串联电路中，电流处处相等，所以电流表的示数I等于通过R2的电流，即
【小问2详解】
在串联电路中，通过电阻R1的电流I1等于电路总电流I，即
根据欧姆定律，电阻R1两端的电压为
【小问3详解】
在串联电路中，电源两端的总电压U等于各部分电路两端电压之和，则电源电压
29. 如图所示，灯L的电阻R1=12Ω，且不考虑灯丝的阻值随温度变化。闭合开关S后，电流表A1示数为0.8A，电流表A2示数为0.3A。求：
（1）电源电压；
（2）这个电路的等效电阻R总。
【答案】（1）6V （2）7.5Ω
【解析】
【小问1详解】
由图可知，电阻R2与灯L（其电阻为R1）并联，电流表A1测量干路电流I，电流表A2与电阻R2串联，测量通过R2的电流I2。
已知R1= 12Ω，干路电流 I = 0.8A，通过R2的电流 I2 = 0.3A，根据并联电路的电流规律，通过灯L（R1）的电流
在并联电路中，各支路两端的电压相等，且等于电源电压U。根据欧姆定律可得，R1两端的电压U = U1= I1R1 = 0.5A × 12Ω = 6V
【小问2详解】
根据欧姆定律可得，电路的等效电阻（即总电阻）
30. 如图所示，一个定值电阻R0与最大阻值为30Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P移到最左端时，电流表的示数为0.5A；当滑动变阻器的滑片P移到最右端时，电流表的示数为0.2A，求：
（1）定值电阻的阻值R0；
（2）电源电压U。
【答案】（1）
20Ω （2）
10V
【解析】
【小问1详解】
当滑动变阻器的滑片P移到最左端时，电流表的示数为0.5A，
当滑动变阻器的滑片P移到最右端时，电流表的示数为0.2A，滑动变阻器接入最大阻值30Ω，
因为电源电压不变，所以有
代入数据得
解得R0=20Ω
【小问2详解】
根据公式计算电源电压实验序号
①
②
③
电压/V
05
1.0
电流/A
0.1
0.2
0.5
