北师大版（2024）物理九年级全册 期末测试(一)（试卷含答案）

这是一份北师大版（2024）物理九年级全册 期末测试(一)（试卷含答案），共9页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

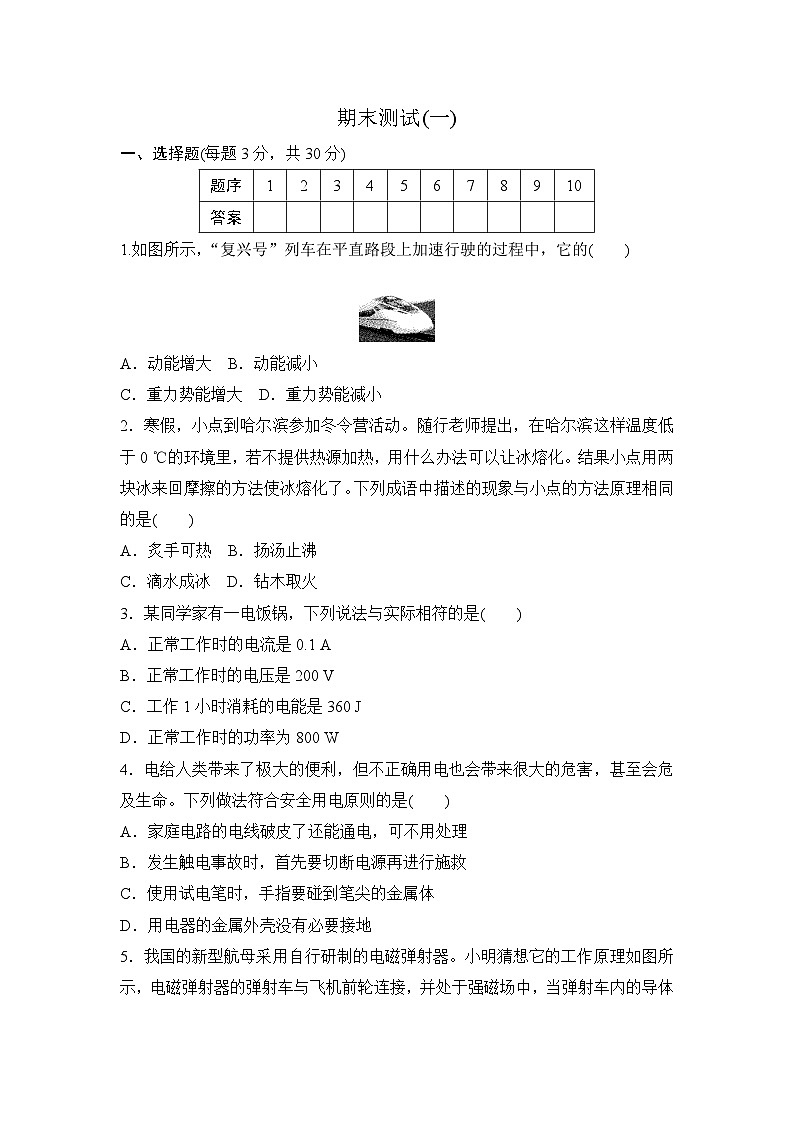

1.如图所示，“复兴号”列车在平直路段上加速行驶的过程中，它的( )
A．动能增大 B．动能减小
C．重力势能增大 D．重力势能减小
2．寒假，小点到哈尔滨参加冬令营活动。随行老师提出，在哈尔滨这样温度低于0 ℃的环境里，若不提供热源加热，用什么办法可以让冰熔化。结果小点用两块冰来回摩擦的方法使冰熔化了。下列成语中描述的现象与小点的方法原理相同的是( )
A．炙手可热 B．扬汤止沸
C．滴水成冰 D．钻木取火
3．某同学家有一电饭锅，下列说法与实际相符的是( )
A．正常工作时的电流是0.1 A
B．正常工作时的电压是200 V
C．工作1小时消耗的电能是360 J
D．正常工作时的功率为800 W
4．电给人类带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。下列做法符合安全用电原则的是( )
A．家庭电路的电线破皮了还能通电，可不用处理
B．发生触电事故时，首先要切断电源再进行施救
C．使用试电笔时，手指要碰到笔尖的金属体
D．用电器的金属外壳没有必要接地

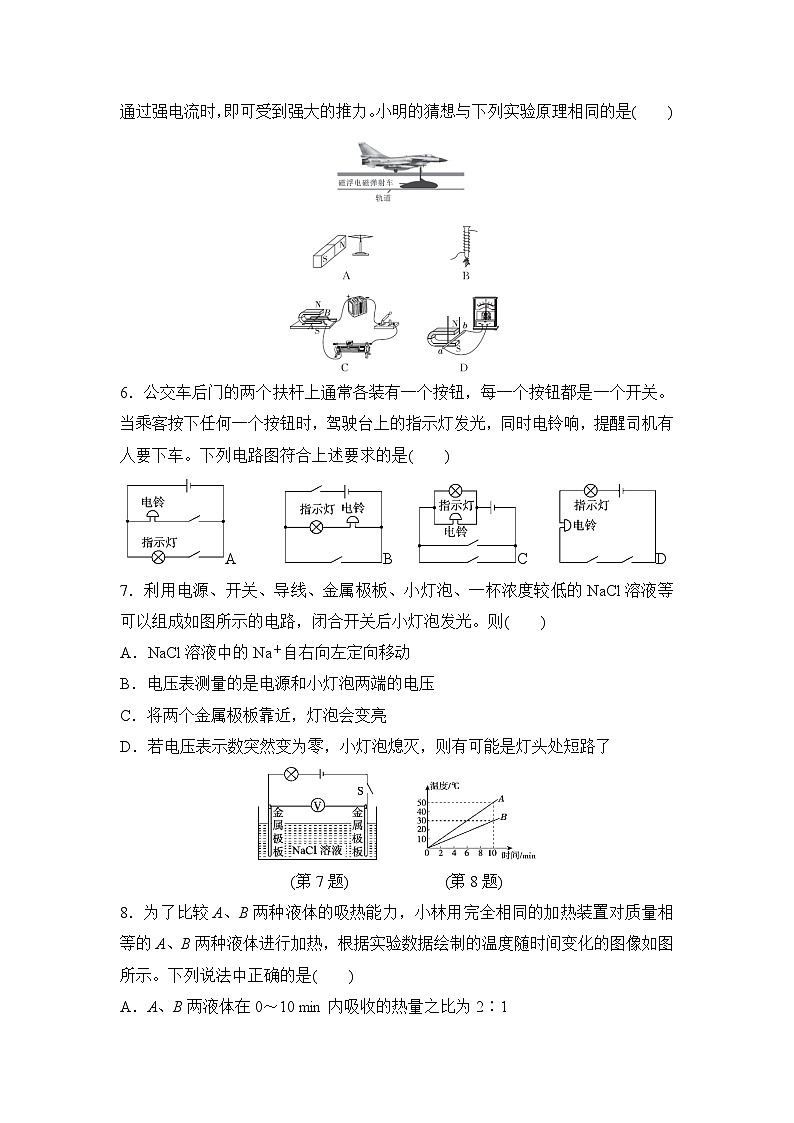

5．我国的新型航母采用自行研制的电磁弹射器。小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。小明的猜想与下列实验原理相同的是( )
6．公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下列电路图符合上述要求的是( )
A B C D
7．利用电源、开关、导线、金属极板、小灯泡、一杯浓度较低的NaCl溶液等可以组成如图所示的电路，闭合开关后小灯泡发光。则( )
A．NaCl溶液中的Na＋自右向左定向移动
B．电压表测量的是电源和小灯泡两端的电压
C．将两个金属极板靠近，灯泡会变亮
D．若电压表示数突然变为零，小灯泡熄灭，则有可能是灯头处短路了

(第7题) (第8题)
8．为了比较A、B两种液体的吸热能力，小林用完全相同的加热装置对质量相等的A、B两种液体进行加热，根据实验数据绘制的温度随时间变化的图像如图所示。下列说法中正确的是( )
A．A、B两液体在0～10 min内吸收的热量之比为2∶1
B．A液体的吸热能力比B液体的强
C．A、B两液体的比热容之比为2∶1
D．B液体比A液体更适合作发动机的冷却液

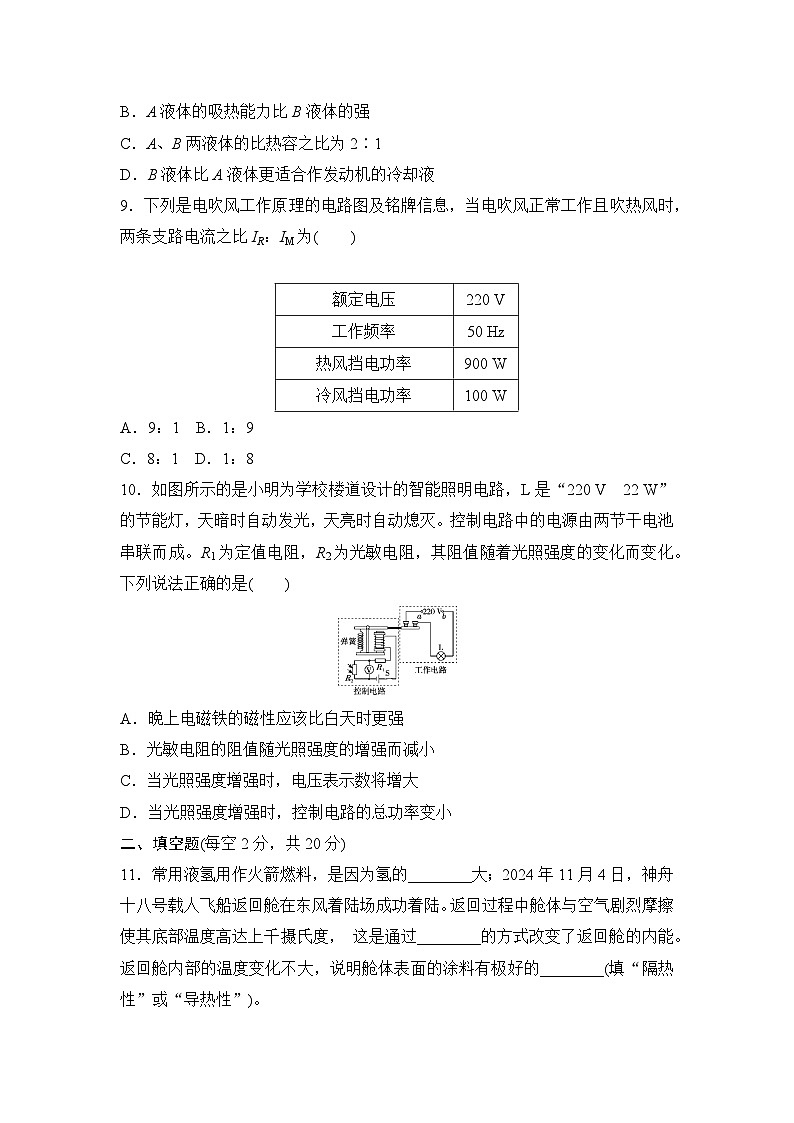

9．下列是电吹风工作原理的电路图及铭牌信息，当电吹风正常工作且吹热风时，两条支路电流之比IR：IM为( )
eq \a\vs4\al()
A．9：1 B．1：9
C．8：1 D．1：8
10．如图所示的是小明为学校楼道设计的智能照明电路，L是“220 V 22 W”的节能灯，天暗时自动发光，天亮时自动熄灭。控制电路中的电源由两节干电池串联而成。R1为定值电阻，R2为光敏电阻，其阻值随着光照强度的变化而变化。下列说法正确的是( )
A．晚上电磁铁的磁性应该比白天时更强
B．光敏电阻的阻值随光照强度的增强而减小
C．当光照强度增强时，电压表示数将增大
D．当光照强度增强时，控制电路的总功率变小
二、填空题(每空2分，共20分)
11．常用液氢用作火箭燃料，是因为氢的________大；2024年11月4日，神舟十八号载人飞船返回舱在东风着陆场成功着陆。返回过程中舱体与空气剧烈摩擦使其底部温度高达上千摄氏度， 这是通过________的方式改变了返回舱的内能。返回舱内部的温度变化不大，说明舱体表面的涂料有极好的________(填“隔热性”或“导热性”)。
12．原子核发生变化时，释放出的能量被称为核能，核能属于 ____________(填“可再生”或“不可再生”)能源。我国自主设计、建造的“东方超环”核反应装置用于研究如图所示的核反应，这种反应叫作核________(填“裂”或“聚”)变。
13．如图所示的是一种自动测定油箱内油面高度的装置，R′是滑动变阻器，它的金属杆是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属杆上移时，油箱内油面________，电路中的电流 ________。
14．两只灯泡L1和L2分别标有“6 V 3 W”和“10 V 10 W”的字样，保证两灯泡都能安全使用(设灯丝电阻不变)。若把它们串联在电路中，灯________较亮，两灯的实际功率之比P1∶P2＝________，电路两端允许加的最大电压是________V。
三、作图题(每题3分，共6分)
15．请将图中的三孔插座正确接入家庭电路。
16．如图所示，滑动变阻器用来控制螺线管的磁性强弱，要求向左移动滑片时螺线管的磁性变强，请按上述要求将实物电路连接好，并在图中虚线框内标出通电螺线管右端的磁极。
四、实验题(第17题8分，第18题8分，第19题12分，共28分)
17．按要求填空。
(1)图1中，电压表的示数为________V。
(2)如图2所示，等质量的沙子和水升高相同的温度，沙子加热的时间短，说明________(填“沙子”或“水”)的吸热本领更强。
(3)“探究串联电路的电流关系”实验的电路图如图3所示，实验时会将电流表串联在A、B、C三点中的一点。连接电路时，开关应该________，这样做的目的是防止连接电路时因电路发生________(填“短路”或“断路”)而导致电流过大烧坏电流表。
18．小红同学参加课外实践活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似，出于好奇，她利用如图所示的装置进行了下面的实验。
(1)用手拨动右侧灵敏电流计的指针时，表内线圈在磁场中做____________运动，产生了感应电流，这种现象称为________________。同时，左侧灵敏电流计内的线圈会有感应电流流过，通电线圈在________中受到力的作用，带动指针偏转起来。
(2)此时的右侧灵敏电流计相当于________。
19．小明和小华在探究电流与电阻的关系时，部分实验电路如图1所示。
(1)请用笔画线代替导线将图1所示电路补充完整。
(2)正确连接电路，闭合开关前，滑动变阻器的滑片P应置于最________(填“左”或“右”)端。闭合开关，观察到电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，则原因可能是定值电阻R________。
(3)排除故障后，小明换用不同的电阻，控制电压表示数不变进行实验，将实验数据记录在表中，并作出I－R图像，如图2。小华认为小明所绘图像不合理，其理由是________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________。
(4)小明和小华发现，由I－R图像不能确定电流与电阻的定量关系，于是他们进一步分析数据特点，作出了I－eq \f(1, R)图像，如图3，分析其特点，可得出：当导体两端电压一定时，通过导体的电流与导体的电阻成________比。
(5)小明和小华对实验进行了反思：若再换用两个定值电阻，增加两组数据，使数据点分布合理，有利于绘出的图像更好地反映电流与电阻的关系，你建议选用________(填“4 Ω、7 Ω”或“12 Ω、18 Ω”)的定值电阻。
五、计算题(16分)
20．某品牌洗衣机可设定洗涤温度。该洗衣机的简化电路如图所示，此时处于空挡位置。普通快洗模式中，包括加热和保温洗涤两个状态，当旋钮旋至1挡时，洗衣机处于加热状态；当旋钮旋至2挡时，洗衣机处于保温洗涤状态，保温洗涤完成即普通快洗模式结束。R1和R2均为电热丝，其阻值不受温度影响，R1＝22 Ω，主要参数如下表所示。
(1)在使用洗衣机时，有时接触金属门手柄会“麻手”，其解决办法是给洗衣机________________(填“加接零线”“加接地线”或“加接空气开关”)。
(2)某家庭所有用电器中仅该洗衣机工作时，加热状态下连续加热540 s，发现此过程中铭牌标有3 000 r/(kW·h)的电能表转盘转动810 r，求此时洗衣机的实际功率。
(3)额定电压下，某次洗衣机内装有水和衣物共10 kg，初温为20 ℃，设定洗涤温度为50 ℃，加热状态的加热效率是50%，不计保温洗涤过程中电能损失，求加热状态下电路消耗的电能和保温洗涤状态时电路中的总电功率。 [已知水和衣物混合后的比热容为4×103 J/(kg·℃)]
答案
一、1.A 2.D 3.D 4.B 5.C
6．C 7.C 8.D 9.C 10.B
二、11.热值；做功；隔热性
12．不可再生；聚 13.下降；变小 14.L1；6∶5；11
三、15.解：如图所示。
16．解：如图所示。
四、17.(1)7.5 (2)水 (3)断开；短路
18．(1)切割磁感线；电磁感应现象；磁场 (2)电源
19．解：(1)如图所示。
(2)右；断路 (3)综合分析已有数据，电流与电阻不是线性关系，各相邻数据点不能简单地用直线相连，应该拟合为光滑的曲线，第3次实验定值电阻两端的电压没有保持2 V不变
(4)反
(5)4 Ω、7 Ω
五、20. 解：(1)加接地线
(2)连续加热540 s，消耗的电能
W实＝eq \f(810 r,3 000 r/（kW·h）)＝0.27 kW·h＝9.72×105 J，
此时洗衣机的实际功率
P实＝eq \f(W实,t)＝eq \f(9.72×105 J,540 s)＝1 800 W；
(3)加热过程中水和衣物混合物吸收的热量Q吸＝cmΔt＝4×103 J/(kg·℃)×10 kg×(50 ℃－20 ℃)＝1.2×106 J，
加热过程中R1和R2产生的热量
Q放＝eq \f(Q吸,η)＝eq \f(1.2×106 J,50%)＝2.4×106 J，
加热状态下电路为纯电阻电路，则电路中产生的热量等于电路消耗的电能，即W加＝Q放＝2.4×106 J；
加热状态下R1消耗的电功率
P1＝eq \f(U2,R1)＝eq \f(（220 V）2,22 Ω)＝2 200 W；
加热过程中R2的电功率
P2＝P加－P1＝2 400 W－2 200 W＝200 W。
保温状态下旋钮旋至2挡，此时电动机和R2并联，由于R2两端电压没有变，因此保温状态下，R2的电功率仍然为P2＝200 W，则保温洗涤状态时电路中的总电功率P保＝P2＋P动＝200 W＋240 W＝440 W。
题序
1
2
3
4
5
6
7
8
9
10
答案
额定电压
220 V
工作频率
50 Hz
热风挡电功率
900 W
冷风挡电功率
100 W
实验次数
R/Ω
I/A
1
5
0.4
2
10
0.2
3
15
0.12
4
20
0.1
额定
电压
加热
功率
电动机
功率
普通快
洗耗时
220 V
2 400 W
240 W
50 min
