北师大版（2024）物理九年级全册 期中测试(第十章～第一十三章)（试卷含答案）

这是一份北师大版（2024）物理九年级全册 期中测试(第十章～第一十三章)（试卷含答案），共9页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

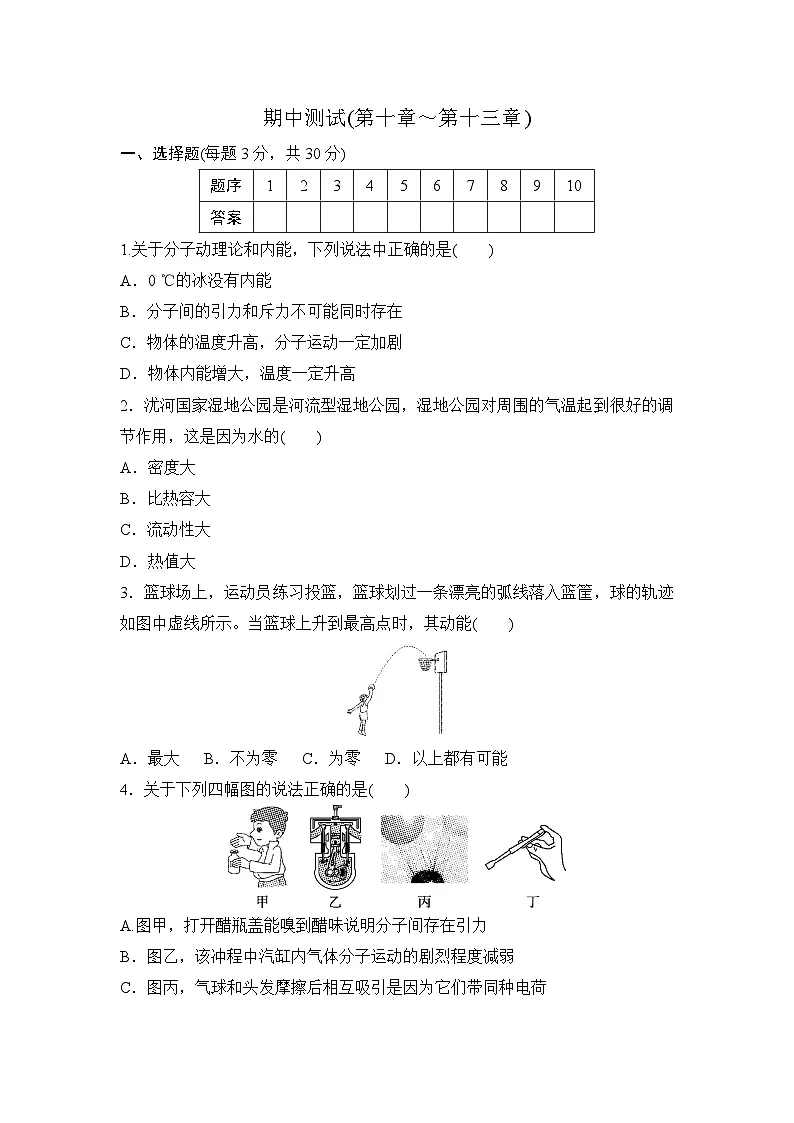

1.关于分子动理论和内能，下列说法中正确的是( )
A．0 ℃的冰没有内能
B．分子间的引力和斥力不可能同时存在
C．物体的温度升高，分子运动一定加剧
D．物体内能增大，温度一定升高
2．沋河国家湿地公园是河流型湿地公园，湿地公园对周围的气温起到很好的调节作用，这是因为水的( )
A．密度大
B．比热容大
C．流动性大
D．热值大
3．篮球场上，运动员练习投篮，篮球划过一条漂亮的弧线落入篮筐，球的轨迹如图中虚线所示。当篮球上升到最高点时，其动能( )
A．最大 B．不为零 C．为零 D．以上都有可能
4．关于下列四幅图的说法正确的是( )
A.图甲，打开醋瓶盖能嗅到醋味说明分子间存在引力
B．图乙，该冲程中汽缸内气体分子运动的剧烈程度减弱
C．图丙，气球和头发摩擦后相互吸引是因为它们带同种电荷
D．图丁，正确使用试电笔时，手指应该接触笔尾金属体

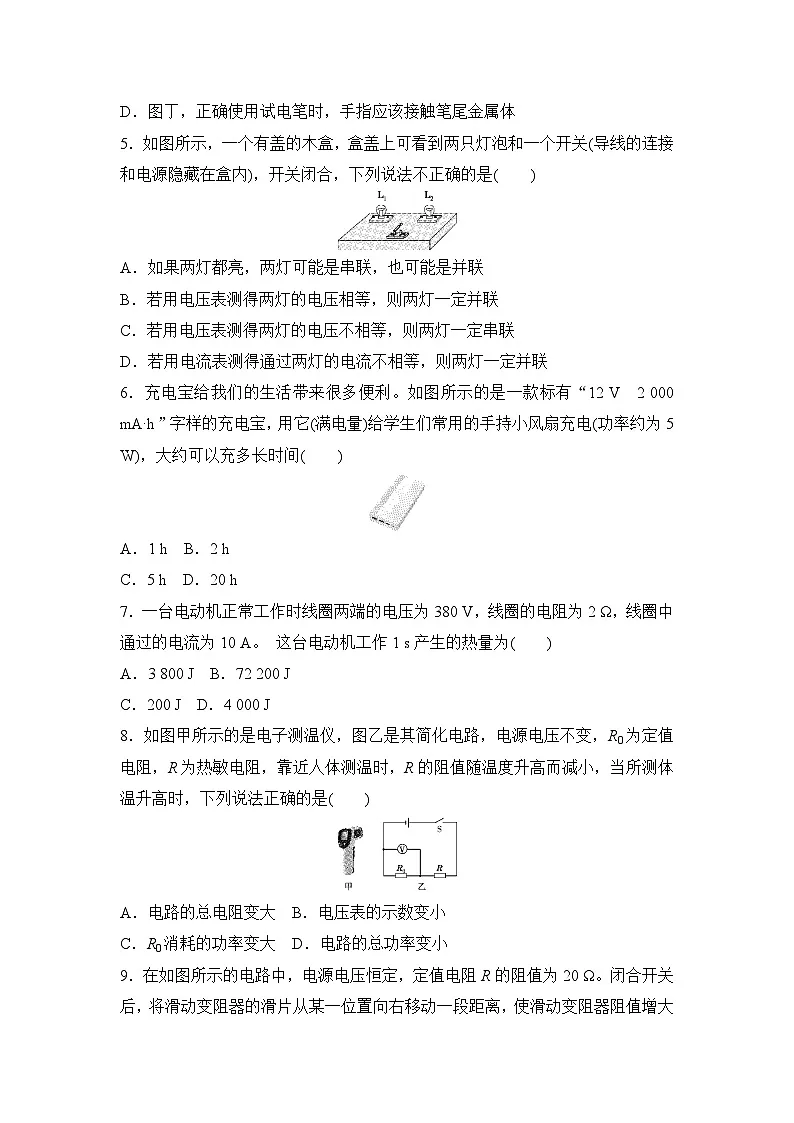

5．如图所示，一个有盖的木盒，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，开关闭合，下列说法不正确的是( )
A．如果两灯都亮，两灯可能是串联，也可能是并联
B．若用电压表测得两灯的电压相等，则两灯一定并联
C．若用电压表测得两灯的电压不相等，则两灯一定串联
D．若用电流表测得通过两灯的电流不相等，则两灯一定并联
6．充电宝给我们的生活带来很多便利。如图所示的是一款标有“12 V 2 000 mA·h”字样的充电宝，用它(满电量)给学生们常用的手持小风扇充电(功率约为5 W)，大约可以充多长时间( )
A．1 h B．2 h
C．5 h D．20 h
7．一台电动机正常工作时线圈两端的电压为380 V，线圈的电阻为2 Ω，线圈中通过的电流为10 A。 这台电动机工作1 s产生的热量为( )
A．3 800 J B．72 200 J
C．200 J D．4 000 J
8．如图甲所示的是电子测温仪，图乙是其简化电路，电源电压不变，R0为定值电阻，R为热敏电阻，靠近人体测温时，R的阻值随温度升高而减小，当所测体温升高时，下列说法正确的是( )
A．电路的总电阻变大 B．电压表的示数变小
C．R0消耗的功率变大 D．电路的总功率变小

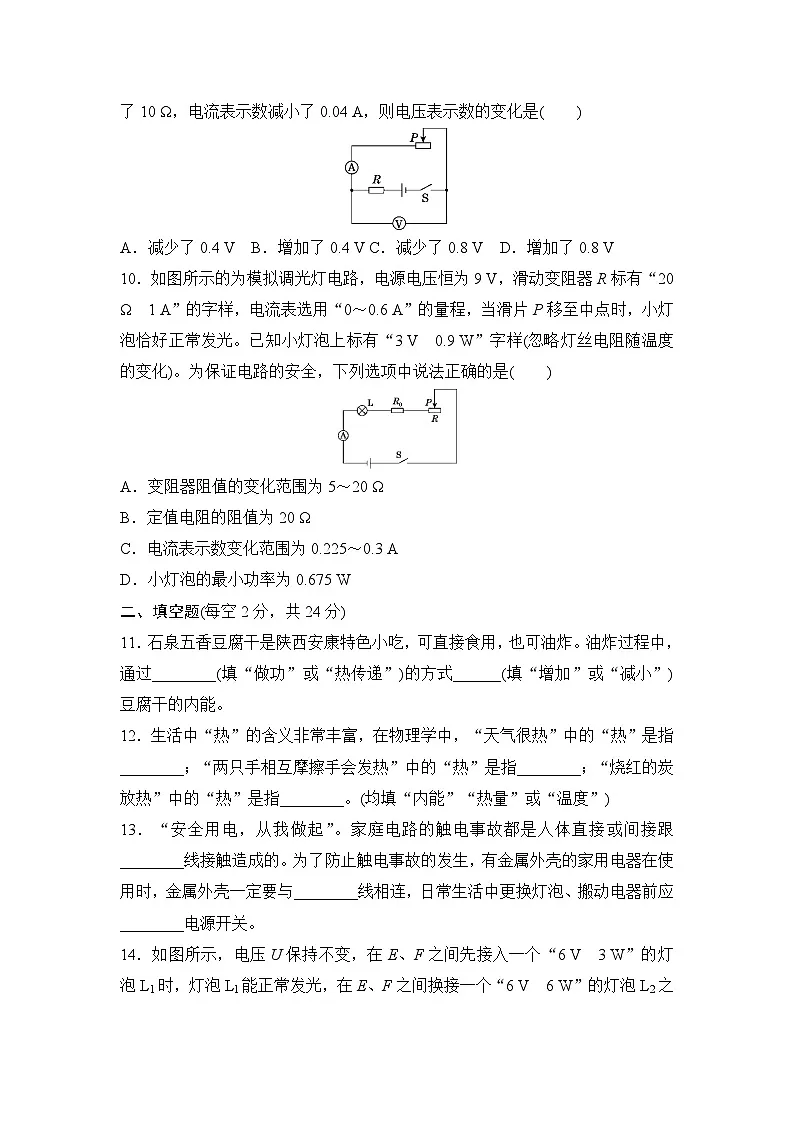

9．在如图所示的电路中，电源电压恒定，定值电阻R的阻值为20 Ω。闭合开关后，将滑动变阻器的滑片从某一位置向右移动一段距离，使滑动变阻器阻值增大了10 Ω，电流表示数减小了0.04 A，则电压表示数的变化是( )
A．减少了0.4 V B．增加了0.4 V C．减少了0.8 V D．增加了0.8 V
10．如图所示的为模拟调光灯电路，电源电压恒为9 V，滑动变阻器R标有“20 Ω 1 A”的字样，电流表选用“0～0.6 A”的量程，当滑片P移至中点时，小灯泡恰好正常发光。已知小灯泡上标有“3 V 0.9 W”字样(忽略灯丝电阻随温度的变化)。为保证电路的安全，下列选项中说法正确的是( )
A．变阻器阻值的变化范围为5～20 Ω
B．定值电阻的阻值为20 Ω
C．电流表示数变化范围为0.225～0.3 A
D．小灯泡的最小功率为0.675 W
二、填空题(每空2分，共24分)
11．石泉五香豆腐干是陕西安康特色小吃，可直接食用，也可油炸。油炸过程中，通过________(填“做功”或“热传递”)的方式______(填“增加”或“减小”)豆腐干的内能。
12．生活中“热”的含义非常丰富，在物理学中，“天气很热”中的“热”是指________；“两只手相互摩擦手会发热”中的“热”是指________；“烧红的炭放热”中的“热”是指________。(均填“内能”“热量”或“温度”)
13．“安全用电，从我做起”。家庭电路的触电事故都是人体直接或间接跟________线接触造成的。为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与________线相连，日常生活中更换灯泡、搬动电器前应________电源开关。
14．如图所示，电压U保持不变，在E、F之间先接入一个“6 V 3 W”的灯泡L1时，灯泡L1能正常发光，在E、F之间换接一个“6 V 6 W”的灯泡L2之后，灯泡L2的实际功率________(填“大于”“等于”或“小于”)6 W。(忽略灯丝电阻随温度的变化)
15．某同学做实验时设计了如图所示的电路图。电源电压保持不变，在闭合开关S后，滑动变阻器的滑片P从a端移动到b端的整个过程中，电压表的示数变化范围为1～6 V，电流表的示数变化范围为0.1～0.6 A，则定值电阻R1的阻值为________Ω，当变阻器滑片P处于a端时，变阻器R2两端的电压为____V，滑片P移动过程中变阻器R2消耗的电功率最大值为______W。
三、作图题(6分)
16．某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。
四、实验题(每题12分，共24分)
17．如图所示，在两个烧杯中分别盛有水和牛奶，用两个酒精灯对其加热。
(1)在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是________。
A．用完全相同的加热方式
B．酒精灯里所加酒精量相同
C．取相同质量的水和牛奶
D．盛放水和牛奶的容器相同
(2)液体吸收热量的多少是通过__________来反映的，实验中加热相同的时间，观察__________________来比较水和牛奶的吸热本领。
(3)加热过程中，发现要使它们上升相同的温度，给水加热的时间要长一些，这是因为________________________。
(4)停止加热后，在相同时间内，________(填“水”或“牛奶”)的温度下降得快些。若要使其温度下降不至于太快，请说出一种方法：
____________________________________________________________________。
18．小明测量额定电压为3.8 V的小灯泡的电功率，电源电压恒为6 V。
(1)图甲是该实验中没有连接完整的电路，请用笔画线代替导线，在图甲中完成电路连接，要求滑动变阻器滑片向右移动时电阻变大，导线不交叉。
(2)电路完善后，调节滑动变阻器的滑片，当电压表的示数为3.8 V时，电流表如图乙所示，其示数为________A，小灯泡额定功率为________W。
(3)在提供的滑动变阻器中，分别有规格为 A(5 Ω 2 A)、B(20 Ω 1 A)、C(100 Ω 0.1 A)的变阻器，小明使用的是______(填“A”“B”或“C”)变阻器。
(4)小明接下来只利用一个电压表、一个最大阻值为R0的滑动变阻器，测量电阻Rx的阻值。图丙是他设计的电路图。具体实验步骤如下：
①闭合开关S，将变阻器的滑片P滑到A端，读出并记录电压表的读数U1；
②接下来小明应____________________________，读出并记录电压表的读数U2；
③被测电阻Rx的阻值为：Rx＝________(用字母表示)。
五、计算题(第19题6分，第20题10分，共16分)
19．某同学家使用天然气热水器，平均每天需将100 kg的水从16 ℃加热到某温度，水吸收的热量为1.68×107 J。[已知c水＝4.2×103 J/(kg·℃)，q天然气＝4.2×107 J/m3]
(1)热水器中水升高到的温度是多少？
(2)若天然气完全燃烧放出热量的80%被水吸收，则天然气完全燃烧放出的热量是多少焦耳？热水器平均每天消耗多少立方米天然气？
20．某款爬绳机器人能沿绳子负载爬升，其主要技术参数如表所示，电池的充电电压和工作电压一致。(g取10 N/kg，电池容量20 A·h相当于在额定电压下，用1 A的放电电流工作可连续供电20 h)
(1)求动力锂电池可提供的总电能；
(2)求机器人满载时匀速爬升的功率；
(3)机器人爬升12 m的过程中，机器人消耗电能的80%用于爬升做功，则实际工作的电流为多少？(结果保留到整数位)
答案
一、1.C 2.B 3.B 4.D 5.B 6.C 7.C 8.C
9．D 关键点睛：串联电路中总电压等于各分电压之和。
10．C 思路点睛：计算出小灯泡的额定电流I额，将I额与电流表的最大量程比较，数值小的即为电路中的最大电流，以最大电流为已知条件，计算出此时滑动变阻器的阻值即为最小值，则可确定变阻器取值范围；已知滑动变阻器滑片P在中点时变阻器连入电路的阻值、电路中的电流、小灯泡两端的电压，根据欧姆定律求出滑动变阻器两端电压，再求出定值电阻R0两端的电压，再根据欧姆定律求出R0的阻值；由计算得出的滑动变阻器阻值的变化范围，应用欧姆定律计算出电流表示数变化的范围；由P＝I2R可知，当电路电流最小时，小灯泡功率最小。
二、11.热传递；增加 12．温度；内能；热量
13．火；地；断开
14．小于 点拨：“6 V 3 W”的灯L1和“6 V 6 W”的灯L2的额定电压相同，L2的额定功率较大，由R＝eq \f(U2,P)可知，L2的电阻小于L1的电阻；由题知，将灯L1接入电路时，灯L1能正常发光，说明L1两端电压为6 V，将灯L2接入同一电路时，由于L2的电阻较小，根据串联电路的分压规律可知，L2两端电压将小于6 V，因此L2的实际功率小于其额定功率6 W。
15．10；5；0.9
点拨：定值电阻R1与滑动变阻器R2串联，电压表测量的是R1两端的电压，当电压表示数为1 V时，对应的电流表示数为0.1 A，根据欧姆定律的变形公式R＝eq \f(U,I)可求得定值电阻R1的阻值；由上述分析可知，当滑动变阻器的滑片移到a端时，电路中的电阻最大，电路中的电流最小，电压表的示数最小；当滑动变阻器的滑片移到b端时，电路中的电阻最小，电路中的电流最大，电压表的示数最大，则电源电压为6 V，滑片移到a端时，电压表示数为1 V，根据串联电路电压规律U＝U1＋U2可求出滑动变阻器R2两端的电压U2；设电路中的电流为I时，滑动变阻器R2消耗的功率最大，根据P滑＝U滑I＝(U－U1)I＝(U－IR1)I可求解得出
P滑的最大值。
三、16.解：如图所示。
四、17. (1)B (2)加热时间；温度计示数的变化
(3)水的吸热能力强
(4)牛奶；给盛牛奶的烧杯加上盖子(或将盛牛奶的烧杯包起来)(合理即可)
18．解：(1)如图所示。
(2)0.3；1.14
(3)B
(4)②将变阻器的滑片P滑到B端 ③eq \f(U1R0,U2－U1)
五、19. 解：(1)水升高的温度为：
Δt＝eq \f(Q吸,c水m)＝eq \f(1.68×107 J,4.2×103 J/（kg·℃）×100 kg)＝40 ℃，
水的末温为t＝t0＋Δt＝16 ℃＋40 ℃＝56 ℃；
(2)由题知，天然气完全燃烧放出热量的80%被水吸收，
即Q吸＝Q放×80%，
则天然气完全燃烧放出的热量：
Q放＝eq \f(Q吸,80%)＝eq \f(1.68×107 J,80%)＝2.1×107 J，
由Q放＝qV可得热水器平均每天消耗天然气的体积：
V＝eq \f(Q放,q天然气)＝eq \f(2.1×107 J,4.2×107 J/m3)＝0.5 m3。
20．解：(1)动力锂电池可提供的总电能：
E＝UIt＝36 V×1 A×20×3 600 s＝2.592×106 J。
(2)机器人满载时的总重力：
G＝mg＝(120 kg＋10 kg)×10 N/kg＝1 300 N；
爬绳的速度：v＝12 m/min＝0.2 m/s，
机器人满载时匀速爬升的功率：
P＝eq \f(W,t)＝eq \f(Gh,t)＝Gv＝1 300 N×0.2 m/s＝260 W。
(3)爬升12 m的过程中所做的功：
W＝Gh＝1 300 N×12 m＝15 600 J；
机器人消耗的电能：W电＝eq \f(W,η)＝eq \f(15 600 J,80%)＝19 500 J；
爬升12 m的过程中所用时间：
t′＝eq \f(h,v)＝eq \f(12 m,12 m/min)＝1 min＝60 s，
由W＝UIt可得，实际工作的电流：
I实＝eq \f(W电,Ut′)＝eq \f(19 500 J,36 V×60 s)≈9 A。
题序
1
2
3
4
5
6
7
8
9
10
答案
载重
120 kg
配绳
20 m
爬绳速度
12 m/min
自重
10 kg
额定电压
36 V
电池容量
20 A·h
电池
动力锂电池
