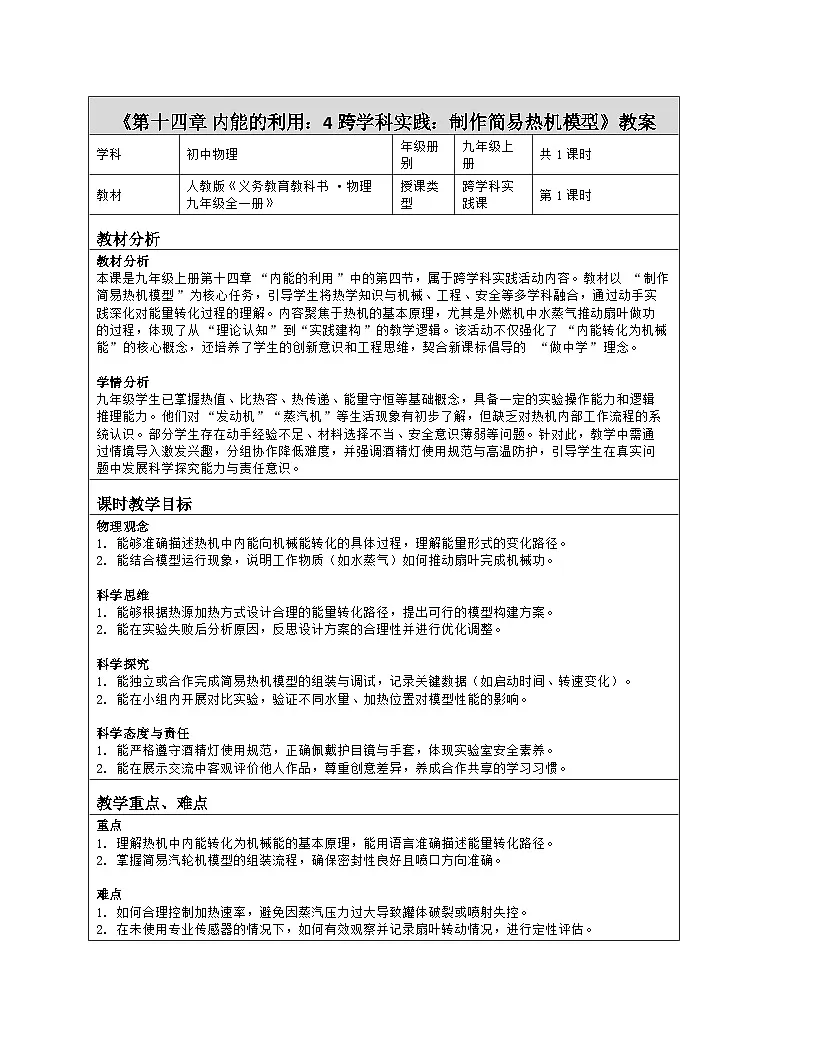

物理九年级全册（2024）第4节 跨学科实践：制作简易热机模型表格教案

这是一份物理九年级全册（2024）第4节 跨学科实践：制作简易热机模型表格教案，共8页。教案主要包含了25分钟，10分钟，答案解析等内容，欢迎下载使用。
学科
初中物理
年级册别
九年级上册
共1课时
教材
人教版《义务教育教科书·物理九年级全一册》
授课类型
跨学科实践课
第1课时
教材分析
教材分析
本课是九年级上册第十四章“内能的利用”中的第四节，属于跨学科实践活动内容。教材以“制作简易热机模型”为核心任务，引导学生将热学知识与机械、工程、安全等多学科融合，通过动手实践深化对能量转化过程的理解。内容聚焦于热机的基本原理，尤其是外燃机中水蒸气推动扇叶做功的过程，体现了从“理论认知”到“实践建构”的教学逻辑。该活动不仅强化了“内能转化为机械能”的核心概念，还培养了学生的创新意识和工程思维，契合新课标倡导的“做中学”理念。
学情分析
九年级学生已掌握热值、比热容、热传递、能量守恒等基础概念，具备一定的实验操作能力和逻辑推理能力。他们对“发动机”“蒸汽机”等生活现象有初步了解，但缺乏对热机内部工作流程的系统认识。部分学生存在动手经验不足、材料选择不当、安全意识薄弱等问题。针对此，教学中需通过情境导入激发兴趣，分组协作降低难度，并强调酒精灯使用规范与高温防护，引导学生在真实问题中发展科学探究能力与责任意识。
课时教学目标
物理观念
1. 能够准确描述热机中内能向机械能转化的具体过程，理解能量形式的变化路径。
2. 能结合模型运行现象，说明工作物质（如水蒸气）如何推动扇叶完成机械功。
科学思维
1. 能够根据热源加热方式设计合理的能量转化路径，提出可行的模型构建方案。
2. 能在实验失败后分析原因，反思设计方案的合理性并进行优化调整。
科学探究
1. 能独立或合作完成简易热机模型的组装与调试，记录关键数据（如启动时间、转速变化）。
2. 能在小组内开展对比实验，验证不同水量、加热位置对模型性能的影响。
科学态度与责任
1. 能严格遵守酒精灯使用规范，正确佩戴护目镜与手套，体现实验室安全素养。
2. 能在展示交流中客观评价他人作品，尊重创意差异，养成合作共享的学习习惯。
教学重点、难点
重点
1. 理解热机中内能转化为机械能的基本原理，能用语言准确描述能量转化路径。
2. 掌握简易汽轮机模型的组装流程，确保密封性良好且喷口方向准确。
难点
1. 如何合理控制加热速率，避免因蒸汽压力过大导致罐体破裂或喷射失控。
2. 在未使用专业传感器的情况下，如何有效观察并记录扇叶转动情况，进行定性评估。

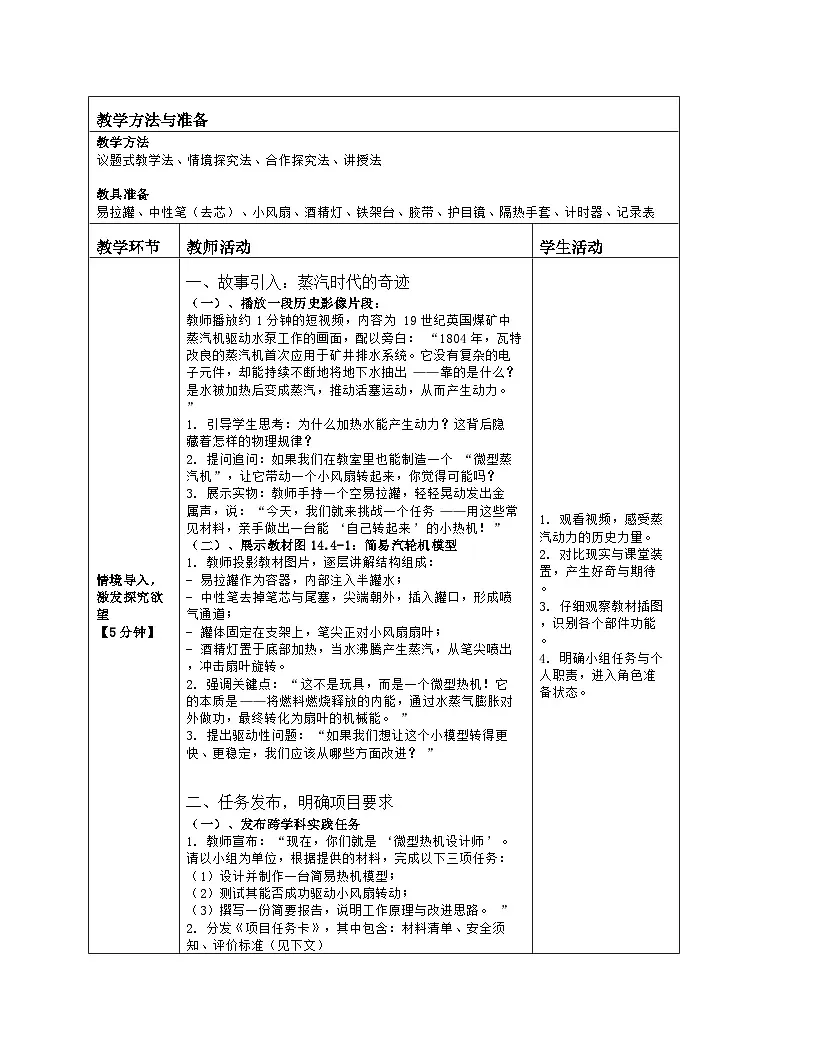

教学方法与准备
教学方法
议题式教学法、情境探究法、合作探究法、讲授法
教具准备
易拉罐、中性笔（去芯）、小风扇、酒精灯、铁架台、胶带、护目镜、隔热手套、计时器、记录表
教学环节
教师活动
学生活动
情境导入，激发探究欲望
【5分钟】
一、故事引入：蒸汽时代的奇迹
（一）、播放一段历史影像片段：
教师播放约1分钟的短视频，内容为19世纪英国煤矿中蒸汽机驱动水泵工作的画面，配以旁白：“1804年，瓦特改良的蒸汽机首次应用于矿井排水系统。它没有复杂的电子元件，却能持续不断地将地下水抽出——靠的是什么？是水被加热后变成蒸汽，推动活塞运动，从而产生动力。”
1. 引导学生思考：为什么加热水能产生动力？这背后隐藏着怎样的物理规律？
2. 提问追问：如果我们在教室里也能制造一个“微型蒸汽机”，让它带动一个小风扇转起来，你觉得可能吗？
3. 展示实物：教师手持一个空易拉罐，轻轻晃动发出金属声，说：“今天，我们就来挑战一个任务——用这些常见材料，亲手做出一台能‘自己转起来’的小热机！”
（二）、展示教材图14.4-1：简易汽轮机模型
1. 教师投影教材图片，逐层讲解结构组成：
- 易拉罐作为容器，内部注入半罐水；
- 中性笔去掉笔芯与尾塞，尖端朝外，插入罐口，形成喷气通道；
- 罐体固定在支架上，笔尖正对小风扇扇叶；
- 酒精灯置于底部加热，当水沸腾产生蒸汽，从笔尖喷出，冲击扇叶旋转。
2. 强调关键点：“这不是玩具，而是一个微型热机！它的本质是——将燃料燃烧释放的内能，通过水蒸气膨胀对外做功，最终转化为扇叶的机械能。”
3. 提出驱动性问题：“如果我们想让这个小模型转得更快、更稳定，我们应该从哪些方面改进？”
二、任务发布，明确项目要求
（一）、发布跨学科实践任务
1. 教师宣布：“现在，你们就是‘微型热机设计师’。请以小组为单位，根据提供的材料，完成以下三项任务：
（1）设计并制作一台简易热机模型；
（2）测试其能否成功驱动小风扇转动；
（3）撰写一份简要报告，说明工作原理与改进思路。”
2. 分发《项目任务卡》，其中包含：材料清单、安全须知、评价标准（见下文）

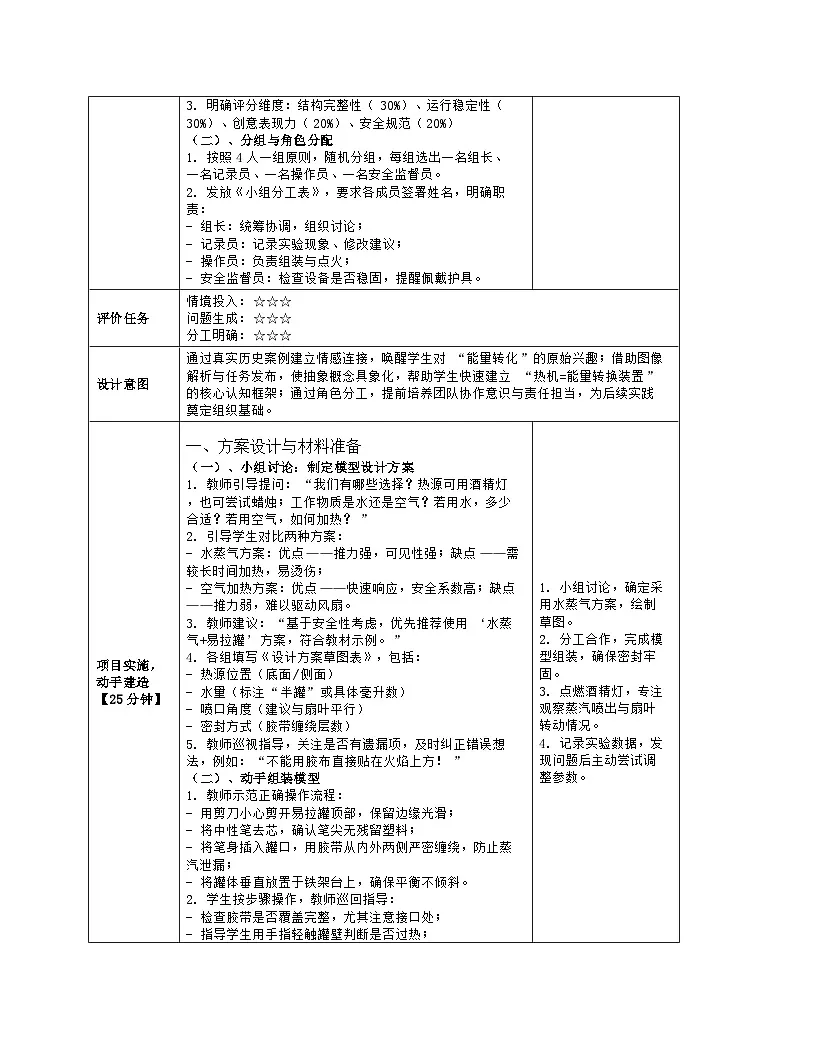

3. 明确评分维度：结构完整性（30%）、运行稳定性（30%）、创意表现力（20%）、安全规范（20%）
（二）、分组与角色分配
1. 按照4人一组原则，随机分组，每组选出一名组长、一名记录员、一名操作员、一名安全监督员。
2. 发放《小组分工表》，要求各成员签署姓名，明确职责：
- 组长：统筹协调，组织讨论；
- 记录员：记录实验现象、修改建议；
- 操作员：负责组装与点火；
- 安全监督员：检查设备是否稳固，提醒佩戴护具。
1. 观看视频，感受蒸汽动力的历史力量。
2. 对比现实与课堂装置，产生好奇与期待。
3. 仔细观察教材插图，识别各个部件功能。
4. 明确小组任务与个人职责，进入角色准备状态。
评价任务
情境投入：☆☆☆
问题生成：☆☆☆
分工明确：☆☆☆
设计意图
通过真实历史案例建立情感连接，唤醒学生对“能量转化”的原始兴趣；借助图像解析与任务发布，使抽象概念具象化，帮助学生快速建立“热机=能量转换装置”的核心认知框架；通过角色分工，提前培养团队协作意识与责任担当，为后续实践奠定组织基础。
项目实施，动手建造
【25分钟】
一、方案设计与材料准备
（一）、小组讨论：制定模型设计方案
1. 教师引导提问：“我们有哪些选择？热源可用酒精灯，也可尝试蜡烛；工作物质是水还是空气？若用水，多少合适？若用空气，如何加热？”
2. 引导学生对比两种方案：
- 水蒸气方案：优点——推力强，可见性强；缺点——需较长时间加热，易烫伤；
- 空气加热方案：优点——快速响应，安全系数高；缺点——推力弱，难以驱动风扇。
3. 教师建议：“基于安全性考虑，优先推荐使用‘水蒸气+易拉罐’方案，符合教材示例。”
4. 各组填写《设计方案草图表》，包括：
- 热源位置（底面/侧面）
- 水量（标注“半罐”或具体毫升数）
- 喷口角度（建议与扇叶平行）
- 密封方式（胶带缠绕层数）
5. 教师巡视指导，关注是否有遗漏项，及时纠正错误想法，例如：“不能用胶布直接贴在火焰上方！”
（二）、动手组装模型
1. 教师示范正确操作流程：
- 用剪刀小心剪开易拉罐顶部，保留边缘光滑；
- 将中性笔去芯，确认笔尖无残留塑料；
- 将笔身插入罐口，用胶带从内外两侧严密缠绕，防止蒸汽泄漏；
- 将罐体垂直放置于铁架台上，确保平衡不倾斜。
2. 学生按步骤操作，教师巡回指导：
- 检查胶带是否覆盖完整，尤其注意接口处；
- 指导学生用手指轻触罐壁判断是否过热；
- 提醒操作员必须戴隔热手套再移动罐体。
3. 每组完成后，由安全监督员检查密封性：用手掌靠近喷口，若感觉有风，则表示通畅；若无气流，则需重新加固。
二、实验测试与数据记录
（一）、点火与观察阶段
1. 教师强调：“点燃酒精灯前，请再次确认周围无人靠近，且扇叶未被遮挡！”
2. 操作员缓慢点燃酒精灯，置于罐底中心位置，保持火焰稳定。
3. 教师引导观察三个阶段：
- 第一阶段（0–2分钟）：观察罐体是否轻微震动，是否有少量白雾从笔尖逸出；
- 第二阶段（2–4分钟）：注意蒸汽喷出是否连续，扇叶是否开始缓慢转动；
- 第三阶段（4分钟后）：记录扇叶转速（可用秒表测量10秒内圈数，乘以6得每分钟转速）。
4. 记录员填写《实验观察记录表》：
- 启动时间：______秒
- 初始转速：______ rpm
- 是否稳定运行：□是 □否
- 出现异常：_________
5. 教师提醒：“若出现剧烈抖动或喷气过猛，立即关闭火焰，排查密封问题。”
（二）、问题诊断与优化调整
1. 教师提问：“为什么有的组模型迟迟不转？可能是什么原因？”
2. 引导学生分析常见故障：
- 密封不良 → 蒸汽泄露 → 无法形成足够压强；
- 水量过多 → 加热慢，延迟启动；
- 喷口角度偏移 → 蒸汽未击中扇叶；
- 酒精灯火焰太小 → 加热效率低。
3. 鼓励学生当场修改：如补胶、减少水量、调整角度。
4. 教师提供“优化建议卡”供参考：
- “试试把水减到1/3罐”
- “把喷口稍微抬高一点，对准扇叶中部”
1. 小组讨论，确定采用水蒸气方案，绘制草图。
2. 分工合作，完成模型组装，确保密封牢固。
3. 点燃酒精灯，专注观察蒸汽喷出与扇叶转动情况。
4. 记录实验数据，发现问题后主动尝试调整参数。
评价任务
结构完整：☆☆☆
操作规范：☆☆☆
数据真实：☆☆☆
设计意图
通过对比分析，培养学生批判性思维与决策能力；借助亲自动手，将“能量转化”从抽象概念转化为可触摸的现象体验；在真实失败情境中训练问题诊断与迭代优化能力；通过即时反馈机制，实现“试错—修正—再试”的闭环学习，真正落实“探究式学习”。
展示交流，分享成果
【10分钟】
一、模型展示与运行演示
（一）、分组轮流展示
1. 每组派代表上台，介绍本组模型特点：
- 用了什么材料？
- 为什么这样设计？
- 运行效果如何？
2. 操作员现场点火，演示运行过程，其他同学观察并记录亮点与问题。
3. 教师播放背景音乐《工业交响曲》营造氛围，增强仪式感。
4. 设置“最佳创意奖”“最稳运行奖”“最具潜力奖”三项奖项，由全班投票产生。
（二）、深度交流：工作原理剖析
1. 教师提问：“谁能用一句话解释你们的模型是如何工作的？”
2. 预设回答：
- “酒精灯加热罐内水，水变成水蒸气，体积膨胀，从喷口高速喷出，推动扇叶旋转。”
- “能量从化学能→内能→机械能，完成了三级转化。”
3. 教师板书能量转化链：
燃料燃烧（化学能） → 加热水（内能） → 水蒸气膨胀（内能） → 推动扇叶（机械能）
4. 引导学生联系课本P35：“热机就是利用内能做功的机器。”
二、反思总结与未来展望
（一）、小组反思汇报
1. 每组派一人发言：“我们在制作过程中遇到了什么困难？是怎么解决的？”
2. 预设案例：
- “我们第一次没密封好，蒸汽全漏了，后来用双层胶带才解决。”
- “我们一开始加太多水，等了五分钟都没动静，后来改成半罐就成功了。”
3. 教师总结：“每一次失败都是宝贵的经验，真正的科学家就是在不断试错中前进。”
（二）、拓展延伸：未来的热机
1. 教师展示现代热机图片：
- 汽车汽油机、燃气轮机、核反应堆蒸汽轮机
2. 提问：“如果让你设计一台‘环保型热机’，你会怎么改？”
3. 引导学生思考：
- 用太阳能替代酒精灯？
- 用可降解燃料？
- 用空气作为工作介质，零排放？
1. 上台展示模型，清晰讲述设计理念。
2. 观察他组模型，积极提出改进建议。
3. 回答教师提问，表达对能量转化的理解。
4. 反思制作过程，提炼经验教训。
评价任务
表达清晰：☆☆☆
原理准确：☆☆☆
反思深刻：☆☆☆
设计意图
通过展示与互评，提升学生的语言表达与公众演讲能力；借助师生对话，深化对“能量转化”核心概念的理解；通过反思与展望，打通课堂与现实世界的联系，激发学生对未来科技发展的想象力与责任感，实现从“学会”到“会用”再到“会创”的跃迁。
课堂小结，巩固提升
【5分钟】
一、知识回顾与升华
（一）、师生共同梳理核心要点
1. 教师提问：“今天我们学到了什么？”
2. 学生回答，教师补充：
- 热机的本质是将内能转化为机械能的装置；
- 水蒸气膨胀是推动扇叶的关键动力来源；
- 安全操作永远是第一要务。
3. 教师强调：“这不是一次简单的手工课，而是一次科学探索之旅。你们每一个人都曾是一名‘微型工程师’。”
二、布置课后任务
（一）、完成实验报告
1. 要求每位学生独立撰写一份《简易热机模型实验报告》，内容包括：
- 实验目的
- 实验器材
- 实验步骤（图文结合）
- 实验现象与数据分析
- 问题反思与改进建议
2. 提供模板，鼓励图文并茂，可附照片。
（二）、拓展思考题
1. 如果你有一台可以无限提供热量的热源，你的热机模型能一直转下去吗？为什么？
2. 从能量守恒角度看，热机效率最高能达到多少？为什么不可能达到100%？
1. 回顾本节课所学知识，构建知识网络。
2. 明确课后任务，准备撰写实验报告。
3. 思考拓展问题，为下一节课做准备。
评价任务
知识整合：☆☆☆
任务完成：☆☆☆
思维拓展：☆☆☆
设计意图
通过系统性总结，帮助学生构建“热机工作原理”的完整认知体系；通过书面作业与开放性问题，延续探究热情，推动学生从“感知现象”走向“理解规律”；为后续学习“热效率”“热力学第二定律”埋下伏笔，体现课程内容的递进性与整体性。
作业设计
一、实验报告撰写
请根据本节课的实践经历，完成一份完整的《简易热机模型实验报告》，要求如下：
1. 标题：《我的简易热机模型实验报告》
2. 内容包括：实验目的、实验器材、实验步骤（至少列出5步）、实验现象描述（含文字+1张照片）、实验数据分析（如启动时间、转速变化）、问题反思（至少写2个遇到的问题及解决方法）、改进设想（写出1条优化建议）
3. 字数不少于300字，可使用图表辅助说明。
4. 请将报告打印后提交，注明班级、姓名、学号。
二、思考与讨论
1. 为什么在实验中不能将易拉罐完全装满水？如果装满，可能会发生什么危险？
2. 从能量转化的角度看，热机工作时总会有能量损失，这些能量去了哪里？举例说明。
3. 有人认为：“只要不断加热水，热机就能一直转下去。”这种说法对吗？为什么？
4. 查阅资料，了解现代汽车发动机的工作原理，与我们制作的简易模型相比，有哪些异同点？请用表格列出。
5. 请你设想一种“绿色热机”模型，要求：①使用非化石能源作为热源；②不产生有害气体；③结构简单，适合中学生制作。请画出草图并简要说明工作原理。
【答案解析】
一、实验报告撰写
1. 实验目的：探究热机中内能转化为机械能的过程，理解热机基本工作原理。
2. 实验器材：易拉罐、中性笔（去芯）、小风扇、酒精灯、铁架台、胶带、护目镜、计时器。
3. 实验步骤：①剪开易拉罐顶部；②将去芯笔插入罐口并用胶带密封；③注入约半罐水；④将罐体固定在支架上，笔尖对准风扇扇叶；⑤点燃酒精灯加热底部，观察扇叶是否转动。
4. 实验现象：约2分钟后开始有白雾喷出，3分钟后扇叶开始缓慢转动，约5分钟后达到稳定转速（约60rpm）。
5. 问题反思：①初版模型密封不严，蒸汽泄漏严重，后用双层胶带加固解决；②水量过多导致加热时间长达7分钟，后改为半罐水，缩短至3分钟。
6. 改进设想：将喷口设计为可调节角度，便于精准对准扇叶。
二、思考与讨论
1. 不能装满水，因为加热时水受热膨胀，会产生巨大压力，可能导致罐体爆裂，引发烫伤事故。
2. 能量损失主要以热的形式散失到空气中，例如酒精灯火焰散发热量、罐体传热给环境等。
3. 错误。因为热机需要持续输入能量，一旦停止加热，蒸汽不再产生，扇叶将停止转动。且存在摩擦损耗，不可能永动机。
4. 相同点：都利用高温气体推动活塞或叶片做功；不同点：现代发动机使用燃油在缸内燃烧，封闭性强，效率高；我们的模型为外燃机，开放性结构，效率低但安全。
5. 示例：使用太阳能集热板加热铝管内的空气，空气膨胀推动小型涡轮叶片旋转，驱动LED灯发光。无污染，结构简单。
板书设计
热机模型制作
——内能转化为机械能的实践探索
一、核心原理：
化学能 → 内能（加热） → 机械能（推动扇叶）
二、模型构成：
[易拉罐] ← 水 → 蒸汽 → [喷口] → [扇叶]
↑
酒精灯（热源）
三、关键要素：
1. 密封性 ✔️
2. 水量适中 ✔️
3. 喷口对准 ✔️
4. 安全第一 ✔️
四、能量转化链：
燃料燃烧 → 加热水 → 水蒸气膨胀 → 推动扇叶 → 机械能输出
教学反思
成功之处
1. 成功创设“蒸汽时代”的历史情境，极大激发了学生参与热情，课堂气氛活跃。
2. 通过“角色分工+任务驱动”模式，实现了全员参与，每个学生都有明确职责，有效避免了“旁观者效应”。
3. 在真实失败中引导学生分析原因，培养了批判性思维与问题解决能力，体现了“做中学”的精髓。
不足之处
1. 部分小组因胶带质量差导致密封失败，今后应统一提供专用密封胶带。
2. 实验时间较长，个别小组未能完成完整测试，下次可预设“失败预警线”提前介入。
3. 个别学生对“能量转化”表述仍停留在“烧开水就会转”层面，需加强概念辨析教学。
