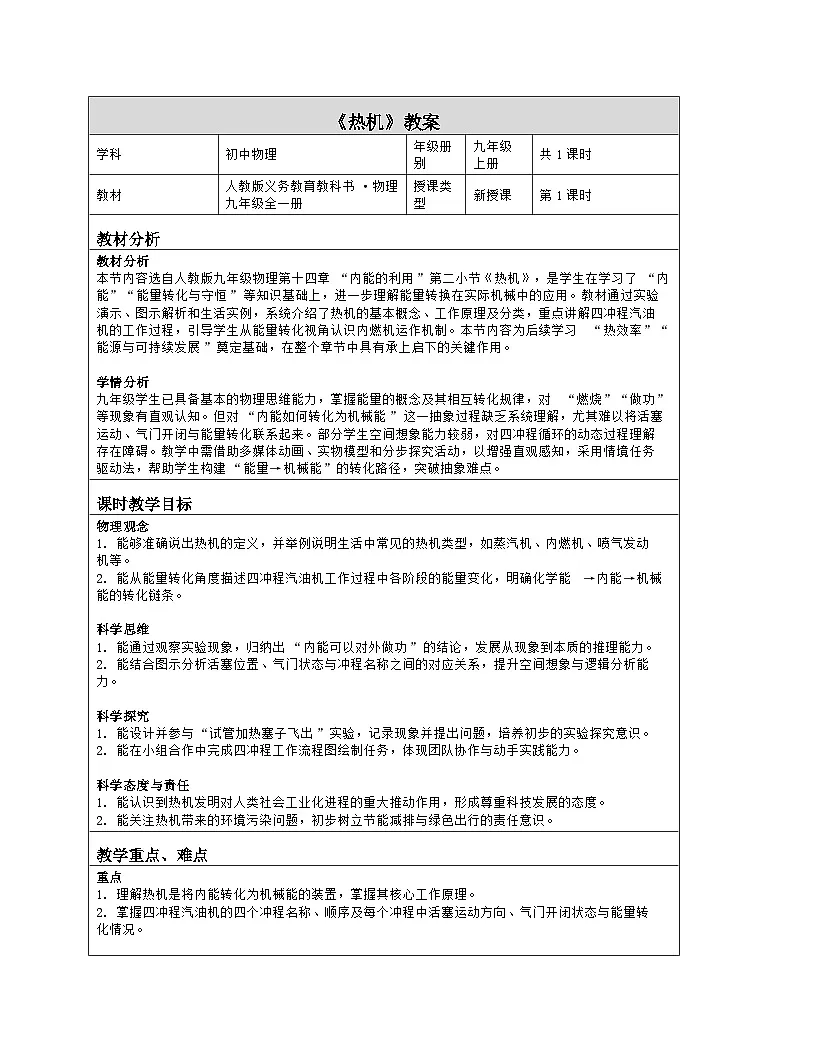

物理九年级全册（2024）第2节 热机表格教案及反思

这是一份物理九年级全册（2024）第2节 热机表格教案及反思，共8页。教案主要包含了10分钟，12分钟，答案解析等内容，欢迎下载使用。
学科
初中物理
年级册别
九年级上册
共1课时
教材
人教版义务教育教科书·物理九年级全一册
授课类型
新授课
第1课时
教材分析
教材分析
本节内容选自人教版九年级物理第十四章“内能的利用”第二小节《热机》，是学生在学习了“内能”“能量转化与守恒”等知识基础上，进一步理解能量转换在实际机械中的应用。教材通过实验演示、图示解析和生活实例，系统介绍了热机的基本概念、工作原理及分类，重点讲解四冲程汽油机的工作过程，引导学生从能量转化视角认识内燃机运作机制。本节内容为后续学习“热效率”“能源与可持续发展”奠定基础，在整个章节中具有承上启下的关键作用。
学情分析
九年级学生已具备基本的物理思维能力，掌握能量的概念及其相互转化规律，对“燃烧”“做功”等现象有直观认知。但对“内能如何转化为机械能”这一抽象过程缺乏系统理解，尤其难以将活塞运动、气门开闭与能量转化联系起来。部分学生空间想象能力较弱，对四冲程循环的动态过程理解存在障碍。教学中需借助多媒体动画、实物模型和分步探究活动，以增强直观感知，采用情境任务驱动法，帮助学生构建“能量→机械能”的转化路径，突破抽象难点。
课时教学目标
物理观念
1. 能够准确说出热机的定义，并举例说明生活中常见的热机类型，如蒸汽机、内燃机、喷气发动机等。
2. 能从能量转化角度描述四冲程汽油机工作过程中各阶段的能量变化，明确化学能→内能→机械能的转化链条。
科学思维
1. 能通过观察实验现象，归纳出“内能可以对外做功”的结论，发展从现象到本质的推理能力。
2. 能结合图示分析活塞位置、气门状态与冲程名称之间的对应关系，提升空间想象与逻辑分析能力。
科学探究
1. 能设计并参与“试管加热塞子飞出”实验，记录现象并提出问题，培养初步的实验探究意识。
2. 能在小组合作中完成四冲程工作流程图绘制任务，体现团队协作与动手实践能力。
科学态度与责任
1. 能认识到热机发明对人类社会工业化进程的重大推动作用，形成尊重科技发展的态度。
2. 能关注热机带来的环境污染问题，初步树立节能减排与绿色出行的责任意识。

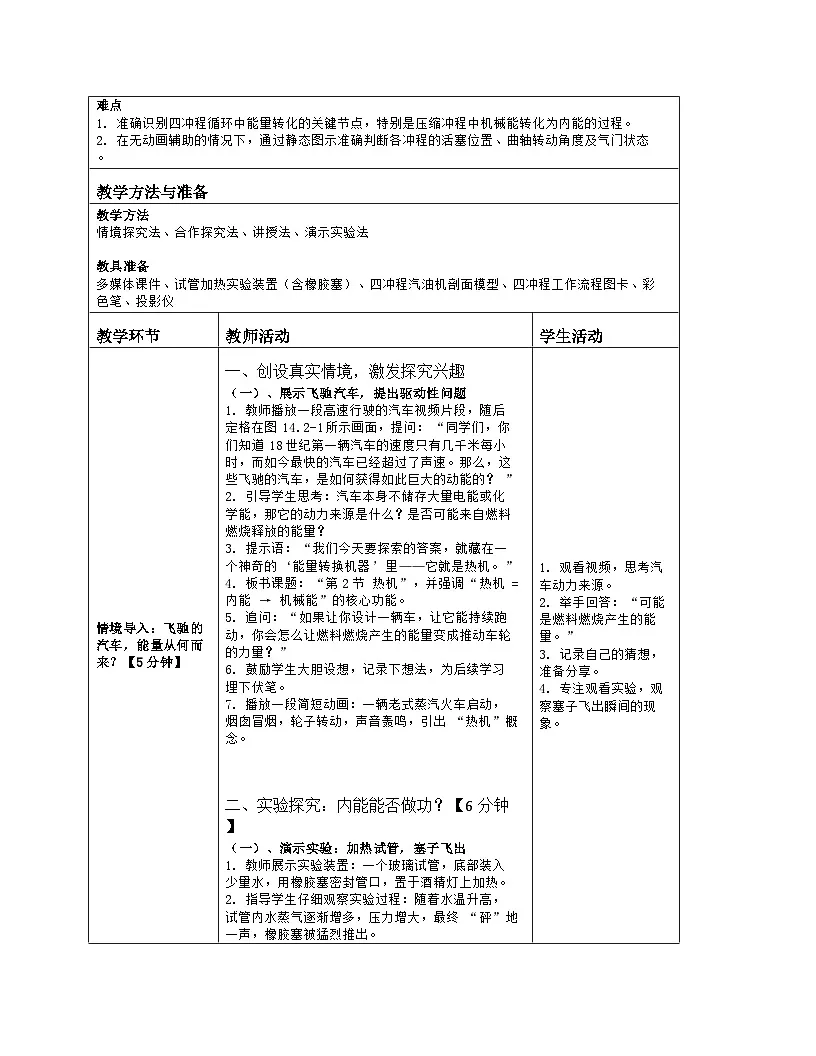

教学重点、难点
重点
1. 理解热机是将内能转化为机械能的装置，掌握其核心工作原理。
2. 掌握四冲程汽油机的四个冲程名称、顺序及每个冲程中活塞运动方向、气门开闭状态与能量转化情况。
难点
1. 准确识别四冲程循环中能量转化的关键节点，特别是压缩冲程中机械能转化为内能的过程。
2. 在无动画辅助的情况下，通过静态图示准确判断各冲程的活塞位置、曲轴转动角度及气门状态。
教学方法与准备
教学方法
情境探究法、合作探究法、讲授法、演示实验法
教具准备
多媒体课件、试管加热实验装置（含橡胶塞）、四冲程汽油机剖面模型、四冲程工作流程图卡、彩色笔、投影仪
教学环节
教师活动
学生活动
情境导入：飞驰的汽车，能量从何而来？【5分钟】
一、创设真实情境，激发探究兴趣
（一）、展示飞驰汽车，提出驱动性问题
1. 教师播放一段高速行驶的汽车视频片段，随后定格在图14.2-1所示画面，提问：“同学们，你们知道18世纪第一辆汽车的速度只有几千米每小时，而如今最快的汽车已经超过了声速。那么，这些飞驰的汽车，是如何获得如此巨大的动能的？”
2. 引导学生思考：汽车本身不储存大量电能或化学能，那它的动力来源是什么？是否可能来自燃料燃烧释放的能量？
3. 提示语：“我们今天要探索的答案，就藏在一个神奇的‘能量转换机器’里——它就是热机。”
4. 板书课题：“第2节 热机”，并强调“热机 = 内能 → 机械能”的核心功能。
5. 追问：“如果让你设计一辆车，让它能持续跑动，你会怎么让燃料燃烧产生的能量变成推动车轮的力量？”
6. 鼓励学生大胆设想，记录下想法，为后续学习埋下伏笔。
7. 播放一段简短动画：一辆老式蒸汽火车启动，烟囱冒烟，轮子转动，声音轰鸣，引出“热机”概念。
二、实验探究：内能能否做功？【6分钟】
（一）、演示实验：加热试管，塞子飞出
1. 教师展示实验装置：一个玻璃试管，底部装入少量水，用橡胶塞密封管口，置于酒精灯上加热。
2. 指导学生仔细观察实验过程：随着水温升高，试管内水蒸气逐渐增多，压力增大，最终“砰”地一声，橡胶塞被猛烈推出。

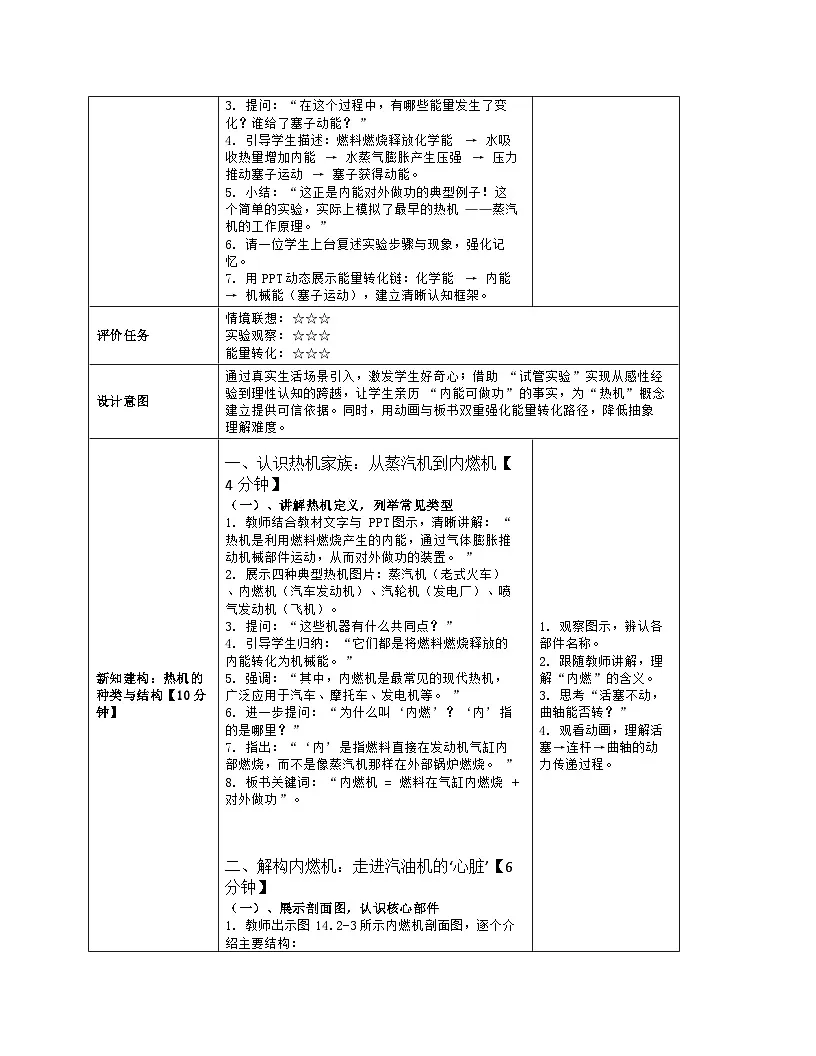

3. 提问：“在这个过程中，有哪些能量发生了变化？谁给了塞子动能？”
4. 引导学生描述：燃料燃烧释放化学能 → 水吸收热量增加内能 → 水蒸气膨胀产生压强 → 压力推动塞子运动 → 塞子获得动能。
5. 小结：“这正是内能对外做功的典型例子！这个简单的实验，实际上模拟了最早的热机——蒸汽机的工作原理。”
6. 请一位学生上台复述实验步骤与现象，强化记忆。
7. 用PPT动态展示能量转化链：化学能 → 内能 → 机械能（塞子运动），建立清晰认知框架。
1. 观看视频，思考汽车动力来源。
2. 举手回答：“可能是燃料燃烧产生的能量。”
3. 记录自己的猜想，准备分享。
4. 专注观看实验，观察塞子飞出瞬间的现象。
评价任务
情境联想：☆☆☆
实验观察：☆☆☆
能量转化：☆☆☆
设计意图
通过真实生活场景引入，激发学生好奇心；借助“试管实验”实现从感性经验到理性认知的跨越，让学生亲历“内能可做功”的事实，为“热机”概念建立提供可信依据。同时，用动画与板书双重强化能量转化路径，降低抽象理解难度。
新知建构：热机的种类与结构【10分钟】
一、认识热机家族：从蒸汽机到内燃机【4分钟】
（一）、讲解热机定义，列举常见类型
1. 教师结合教材文字与PPT图示，清晰讲解：“热机是利用燃料燃烧产生的内能，通过气体膨胀推动机械部件运动，从而对外做功的装置。”
2. 展示四种典型热机图片：蒸汽机（老式火车）、内燃机（汽车发动机）、汽轮机（发电厂）、喷气发动机（飞机）。
3. 提问：“这些机器有什么共同点？”
4. 引导学生归纳：“它们都是将燃料燃烧释放的内能转化为机械能。”
5. 强调：“其中，内燃机是最常见的现代热机，广泛应用于汽车、摩托车、发电机等。”
6. 进一步提问：“为什么叫‘内燃’？‘内’指的是哪里？”
7. 指出：“‘内’是指燃料直接在发动机气缸内部燃烧，而不是像蒸汽机那样在外部锅炉燃烧。”
8. 板书关键词：“内燃机 = 燃料在气缸内燃烧 + 对外做功”。
二、解构内燃机：走进汽油机的‘心脏’【6分钟】
（一）、展示剖面图，认识核心部件
1. 教师出示图14.2-3所示内燃机剖面图，逐个介绍主要结构：
- 气缸：容纳活塞上下运动的空间。
- 活塞：圆柱形金属块，随气缸内气体压力上下移动。
- 连杆：连接活塞与曲轴，传递动力。
- 曲轴：将活塞的往复直线运动转化为旋转运动。
- 进气门与排气门：控制气体进出气缸。
- 火花塞：点燃混合气体。
2. 提问：“如果活塞不动，曲轴能转吗？”
3. 引导学生理解：活塞运动带动连杆，连杆带动曲轴转动，这是能量传递的关键路径。
4. 播放30秒动画：活塞向下运动 → 连杆拉动曲轴顺时针转动 → 曲轴带动飞轮旋转。
5. 说明：“曲轴每转一圈，活塞完成两个冲程（上行+下行）。”
6. 强调：“一个完整的循环需要四个冲程，才能保证连续工作。”
1. 观察图示，辨认各部件名称。
2. 跟随教师讲解，理解“内燃”的含义。
3. 思考“活塞不动，曲轴能否转？”
4. 观看动画，理解活塞→连杆→曲轴的动力传递过程。
评价任务
部件识别：☆☆☆
概念理解：☆☆☆
结构关联：☆☆☆
设计意图
通过图示与实物模型结合，帮助学生建立“内燃机结构”的三维认知；通过动画演示揭示“活塞→连杆→曲轴”的动力链，使抽象的机械传动可视化；设置递进式提问，引导学生主动思考各部件的功能与联动关系，提升空间思维与系统分析能力。
深度探究：四冲程汽油机的工作奥秘【12分钟】
一、理解“冲程”概念，构建时间轴【3分钟】
（一）、定义“冲程”，明确周期性
1. 教师强调：“冲程”指活塞从气缸一端运动到另一端的过程。一次完整来回为两个冲程，四个冲程构成一个完整循环。
2. 用PPT动态演示：活塞从顶部到底部（吸气冲程），再从底部到顶部（压缩冲程），再从顶部到底部（做功冲程），最后从底部到顶部（排气冲程）。
3. 说明：“四个冲程依次进行，缺一不可，且必须按顺序完成，才能维持连续运转。”
4. 提问：“如果顺序打乱，会怎样？”
5. 引导学生思考：“可能导致发动机无法启动或损坏。”
6. 强调：“这就像走路，左脚先迈，右脚跟上，不能颠倒。”
二、分步解析四冲程，聚焦能量转化【9分钟】
（一）、逐个分析冲程，完成对比表格
1. 教师分组发放“四冲程工作流程卡”，每组一张，包含四个冲程的图文信息。
2. 组织小组合作学习，完成以下任务：
- 每组选择一个冲程，根据图14.2-5和教材描述，填写该冲程的：
▪ 活塞运动方向
▪ 气门开闭状态（进气门/排气门）
▪ 发生的事件（如“吸入空气”“压缩混合物”）
▪ 能量转化过程
3. 巡视指导，重点关注“压缩冲程”与“做功冲程”的能量转化判断。
4. 请三组代表分别汇报“压缩冲程”“做功冲程”“排气冲程”内容，其他组补充。
5. 结合PPT动态图示，逐项验证：
- 吸气冲程：进气门打开，排气门关闭，活塞向下运动，吸入汽油与空气混合物，无能量转化。
- 压缩冲程：进气门与排气门均关闭，活塞向上运动，压缩混合气体，机械能转化为内能，温度升高。
- 做功冲程：火花塞点火，混合气剧烈燃烧，产生高温高压气体，推动活塞向下运动，内能转化为机械能，对外做功。
- 排气冲程：排气门打开，进气门关闭，活塞向上运动，将废气排出气缸，无显著能量转化。
6. 强调：“只有做功冲程对外做功，其余三个冲程靠飞轮惯性维持。”
1. 分组讨论，分工填写流程卡。
2. 汇报交流，倾听他人观点。
3. 观察PPT动态图示，核对答案。
4. 总结四个冲程的核心特征。
评价任务
流程匹配：☆☆☆
能量转化：☆☆☆
合作表现：☆☆☆
设计意图
采用“任务驱动+小组合作”模式，让学生在真实任务中自主建构知识；通过对比表格与动态图示，强化对“四个冲程”差异的记忆；特别突出“压缩冲程”中“机械能→内能”与“做功冲程”中“内能→机械能”的核心转化，突破教学难点；借助小组互评促进深度参与。
拓展延伸：柴油机与汽油机的异同【5分钟】
一、对比分析，深化理解【3分钟】
（一）、讲解柴油机工作原理
1. 教师展示图14.2-4与图14.2-5中柴油机的结构差异：无火花塞，有喷油嘴。
2. 说明：“柴油机通过压缩空气使其温度超过柴油燃点，再喷入雾状柴油，自然着火。”
3. 对比汽油机：“汽油机靠火花塞点火，柴油机靠压缩自燃。”
4. 强调：“柴油机压缩程度更高，因此压强更大，输出功率更强。”
5. 举例：“卡车、坦克、轮船常用柴油机，因它更耐用、功率大。”
6. 提问：“为什么柴油机更笨重？”
7. 引导学生回答：“因为内部压强高，零件需承受更大应力，所以结构更坚固。”
二、联系现实，激发责任感【2分钟】
（一）、引入新能源趋势
1. 教师播放一段新能源汽车广告短片，展示电动轿车、氢能源公交车。
2. 提问：“未来汽车会不会完全淘汰热机？”
3. 引导学生思考：“热机虽高效，但排放污染大。新能源技术正在替代传统燃油车。”
4. 小结：“我们既要感谢热机推动工业革命，也要关注环保，支持绿色交通。”
5. 布置课后思考题：“你家附近有没有新能源公交车？它们如何工作？”
1. 观察结构图，发现火花塞与喷油嘴的区别。
2. 对比两种发动机的点火方式。
3. 思考“为何柴油机更重？”
4. 观看视频，关注新能源汽车的发展。
评价任务
对比分析：☆☆☆
现实联系：☆☆☆
环保意识：☆☆☆
设计意图
通过结构对比，深化对“点火方式不同”这一关键差异的理解；引入新能源趋势，拓宽学生视野，培养科技伦理与社会责任意识；鼓励学生将课堂知识与现实生活相连接，实现“从物理走向生活”的教育价值。
课堂总结：能量之旅，闭环回归【3分钟】
一、构建知识网络，回顾核心要点【2分钟】
（一）、师生共绘“热机能量转化树”
1. 教师引导学生回忆整节课内容，共同完成板书框架：
- 热机定义：内能 → 机械能
- 工作方式：四冲程循环（吸气→压缩→做功→排气）
- 能量转化：
▪ 压缩冲程：机械能 → 内能
▪ 做功冲程：内能 → 机械能
- 重要区别：汽油机（火花塞点火） vs 柴油机（压缩自燃）
2. 用彩色粉笔标出“关键转化点”，强化记忆。
3. 提问：“哪个冲程是唯一对外做功的？”
4. 学生齐答：“做功冲程。”
5. 再问：“能量转化链条的起点是什么？”
6. 学生回答：“燃料的化学能。”
二、布置作业，延续探究【1分钟】
（一）、明确作业要求
1. 请学生独立完成练习与应用③、④、⑤题。
2. 重点完成图14.2-8的绘图任务：根据甲图提示，画出乙（压缩）、丙（做功）、丁（排气）冲程的活塞、曲轴位置与气门状态。
3. 说明：“注意活塞方向、气门开闭、曲轴旋转角度的一致性。”
4. 强调：“作业将在下节课前收齐，优秀作品将展示在班级墙报。”
1. 跟随教师回顾知识脉络。
2. 参与板书构建，强化记忆。
3. 明确作业要求，准备课后完成。
评价任务
知识整合：☆☆☆
作业准备：☆☆☆
参与度：☆☆☆
设计意图
通过“知识树”形式实现知识结构化，帮助学生建立系统认知；作业设计紧扣教材习题，注重实践操作与空间表达能力培养；设置展示激励机制，提升学生学习积极性与成就感。
作业设计
一、绘图与填空：四冲程汽油机工作流程图
根据图14.2-8，完成下列任务：
1. 在图乙中，画出压缩冲程的活塞位置（向上运动）、曲轴转动角度（约90°）、进气门和排气门均关闭。
2. 在图丙中，画出做功冲程的活塞位置（向下运动）、曲轴转动角度（约180°）、火花塞点火符号（⚡）、排气门仍关闭。
3. 在图丁中，画出排气冲程的活塞位置（向上运动）、曲轴转动角度（约270°）、排气门打开、进气门关闭。
4. 在下方空白处，写出四个冲程的名称，并标注每个冲程的主要能量转化过程：
- 吸气冲程：__________
- 压缩冲程：__________
- 做功冲程：__________
- 排气冲程：__________
二、计算与分析：发动机转速与做功次数
某四冲程汽油机转速表显示为2400转/分钟。请计算：
1. 该发动机每分钟完成多少个冲程？
2. 该发动机每分钟完成多少次做功冲程？
3. 若每个做功冲程对外做功100J，则该发动机每分钟输出的总功是多少焦耳？
4. 请说明：为什么不是每个转都做功？
【答案解析】
一、绘图与填空
1. 图乙：活塞向上，气门关闭，曲轴转过约90°。
2. 图丙：活塞向下，气门关闭，火花塞点火，曲轴转过约180°。
3. 图丁：活塞向上，排气门打开，进气门关闭，曲轴转过约270°。
4. 填空：
- 吸气冲程：无能量转化
- 压缩冲程：机械能 → 内能
- 做功冲程：内能 → 机械能
- 排气冲程：无能量转化
二、计算与分析
1. 每分钟冲程数 = 2400转 × 2冲程/转 = 4800个冲程
2. 每分钟做功冲程数 = 4800 ÷ 4 = 1200次
3. 总功 = 1200次 × 100J = 120,000J
4. 因为四冲程循环中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性维持，故并非每转都做功。
板书设计
热机
一、定义：将内能转化为机械能的装置
二、常见类型：蒸汽机、内燃机、汽轮机、喷气发动机
三、内燃机：燃料在气缸内燃烧
四、四冲程汽油机：
1. 吸气冲程：进气门开，活塞下移，吸入混合气
2. 压缩冲程：气门关，活塞上移，机械能→内能
3. 做功冲程：火花塞点火，气体膨胀，内能→机械能
4. 排气冲程：排气门开，活塞上移，排出废气
五、能量转化链：
化学能 → 内能 → 机械能
六、柴油机 vs 汽油机：
点火方式不同，压缩程度不同
教学反思
成功之处
1. 以“飞驰的汽车”为真实情境导入，极大激发了学生的学习兴趣，课堂氛围活跃。
2. 实验演示“试管塞子飞出”直观呈现“内能做功”现象，有效突破抽象概念理解难点。
3. 采用小组合作绘制流程图的方式，学生参与度高，思维碰撞充分，真正实现了“做中学”。
不足之处
1. 部分学生在绘制四冲程图时，对曲轴角度把握不准，需加强空间想象训练。
2. 对“压缩冲程机械能转化为内能”这一转化过程理解仍显模糊，个别学生误认为是“内能→机械能”。
3. 课堂时间分配略紧，导致拓展环节“新能源汽车”讨论时间不足，后续可考虑延至下一课时。
