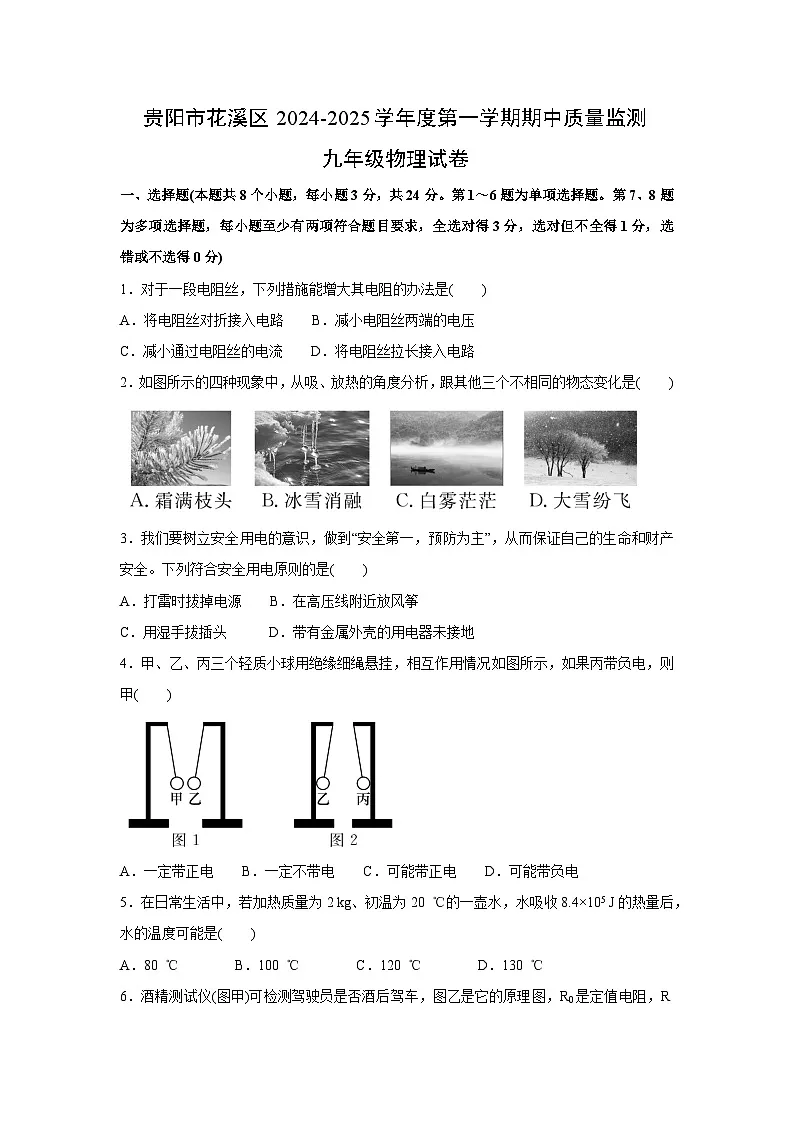

贵州省贵阳市花溪区2024-2025学年度九年级上学期期中质量监测物理试卷

这是一份贵州省贵阳市花溪区2024-2025学年度九年级上学期期中质量监测物理试卷，共11页。试卷主要包含了选择题，填空题，作图题，简答题，实验与科学探究题，综合应用题等内容，欢迎下载使用。
一、选择题(本题共8个小题，每小题3分，共24分。第1～6题为单项选择题。第7、8题为多项选择题，每小题至少有两项符合题目要求，全选对得3分，选对但不全得1分，选错或不选得0分)
1．对于一段电阻丝，下列措施能增大其电阻的办法是( )
A．将电阻丝对折接入电路 B．减小电阻丝两端的电压
C．减小通过电阻丝的电流 D．将电阻丝拉长接入电路
2．如图所示的四种现象中，从吸、放热的角度分析，跟其他三个不相同的物态变化是( )
3．我们要树立安全用电的意识，做到“安全第一，预防为主”，从而保证自己的生命和财产安全。下列符合安全用电原则的是( )
A．打雷时拔掉电源 B．在高压线附近放风筝
C．用湿手拔插头 D．带有金属外壳的用电器未接地
4．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带负电，则甲( )
A．一定带正电 B．一定不带电 C．可能带正电 D．可能带负电
5．在日常生活中，若加热质量为2 kg、初温为20 ℃的一壶水，水吸收8.4×105 J的热量后，水的温度可能是( )
A．80 ℃ B．100 ℃ C．120 ℃ D．130 ℃

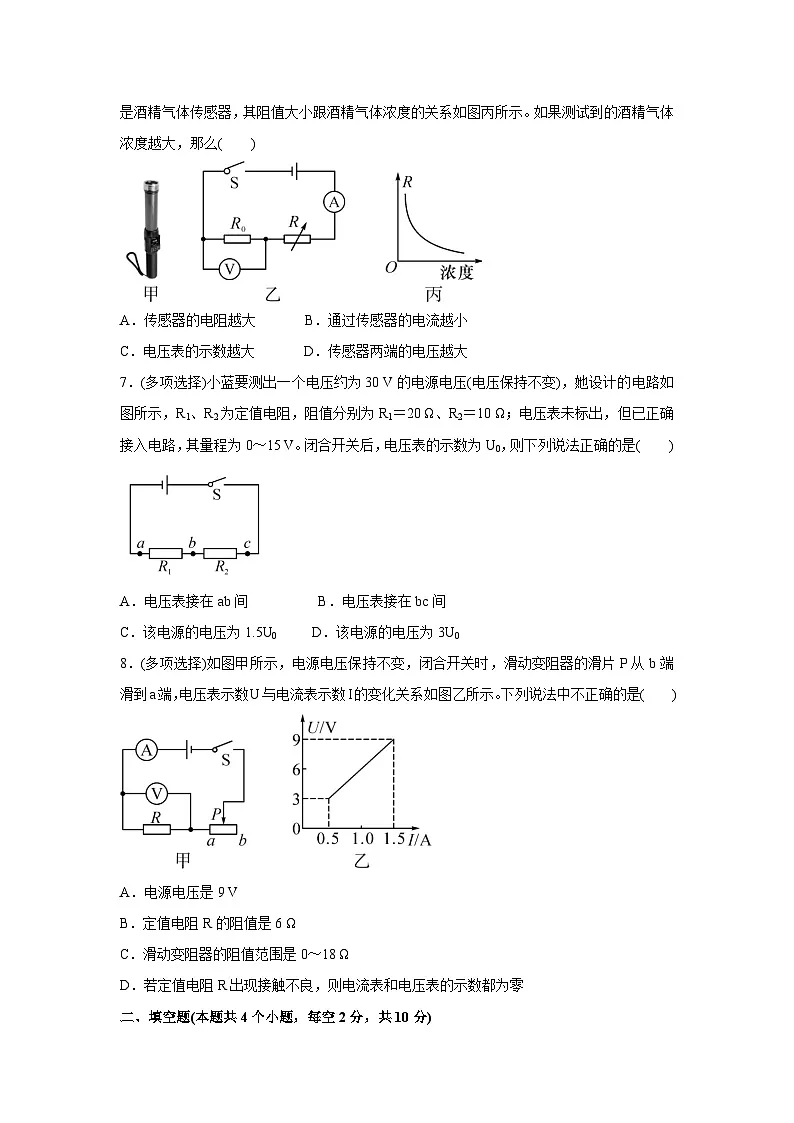

6．酒精测试仪(图甲)可检测驾驶员是否酒后驾车，图乙是它的原理图，R0是定值电阻，R是酒精气体传感器，其阻值大小跟酒精气体浓度的关系如图丙所示。如果测试到的酒精气体浓度越大，那么( )
A．传感器的电阻越大 B．通过传感器的电流越小
C．电压表的示数越大 D．传感器两端的电压越大
7．(多项选择)小蓝要测出一个电压约为30 V的电源电压(电压保持不变)，她设计的电路如图所示，R1、R2为定值电阻，阻值分别为R1＝20 Ω、R2＝10 Ω；电压表未标出，但已正确接入电路，其量程为0～15 V。闭合开关后，电压表的示数为U0，则下列说法正确的是( )
A．电压表接在ab间 B．电压表接在bc间
C．该电源的电压为1.5U0 D．该电源的电压为3U0
8．(多项选择)如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。下列说法中不正确的是( )
A．电源电压是9 V
B．定值电阻R的阻值是6 Ω
C．滑动变阻器的阻值范围是0～18 Ω
D．若定值电阻R出现接触不良，则电流表和电压表的示数都为零
二、填空题(本题共4个小题，每空2分，共10分)

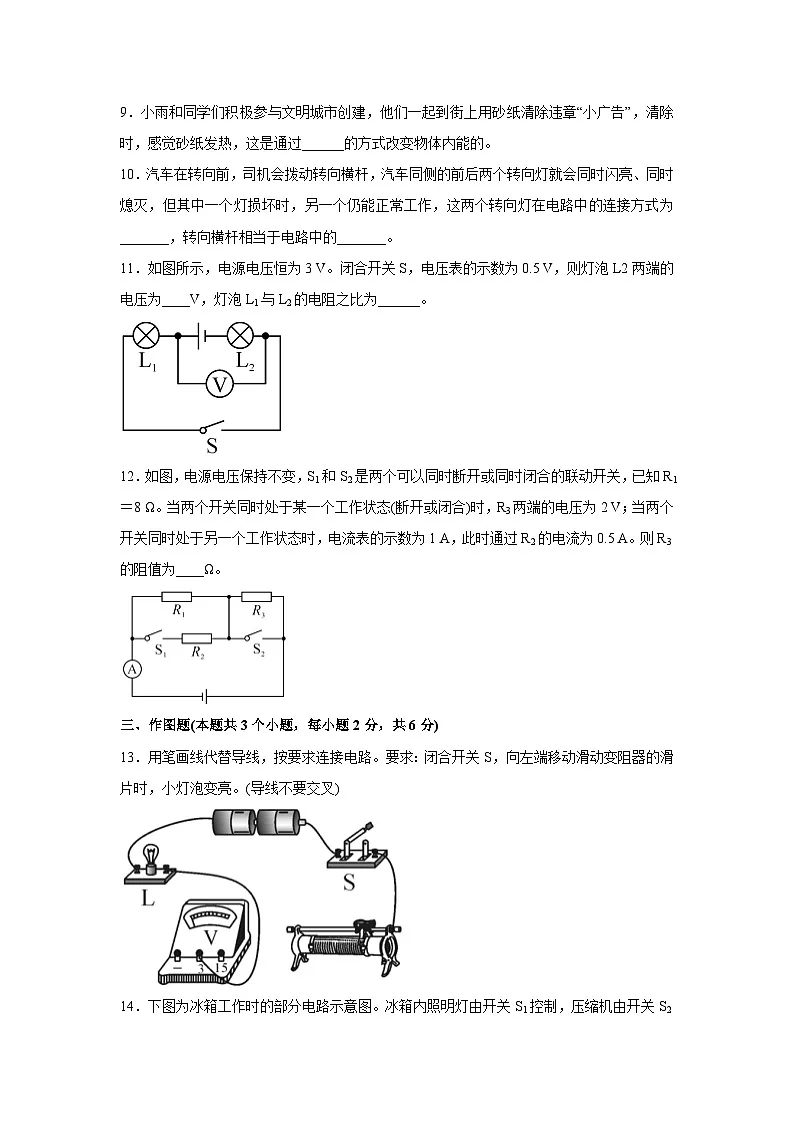

9．小雨和同学们积极参与文明城市创建，他们一起到街上用砂纸清除违章“小广告”，清除时，感觉砂纸发热，这是通过______的方式改变物体内能的。
10．汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为_______，转向横杆相当于电路中的_______。
11．如图所示，电源电压恒为3 V。闭合开关S，电压表的示数为0.5 V，则灯泡L2两端的电压为____V，灯泡L1与L2的电阻之比为______。
12．如图，电源电压保持不变，S1和S2是两个可以同时断开或同时闭合的联动开关，已知R1＝8 Ω。当两个开关同时处于某一个工作状态(断开或闭合)时，R3两端的电压为2 V；当两个开关同时处于另一个工作状态时，电流表的示数为1 A，此时通过R2的电流为0.5 A。则R3的阻值为____Ω。
三、作图题(本题共3个小题，每小题2分，共6分)
13．用笔画线代替导线，按要求连接电路。要求：闭合开关S，向左端移动滑动变阻器的滑片时，小灯泡变亮。(导线不要交叉)
14．下图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
15．如图所示的是用电流表测电流的电路，请在虚线框中画出这个电路的电路图。
四、简答题(本题共2个小题，每小题3分，共6分)
16．妈妈买的插线板如图所示，请你仔细观察并说出，如果用该插线板将电冰箱接入电路中会存在什么安全隐患？请说明理由。
17．某同学认为：由I＝ eq \f(U,R)变形可得R＝ eq \f(U,I)，而R＝ eq \f(U,I)就表明：导体的电阻R跟它两端的电压成正比，跟电流成反比。这种说法对吗？为什么？
五、实验与科学探究题(本题共3个小题，第18、19题各10分，第20题8分，共28分)
18．物理兴趣小组做“探究导体电阻大小与导体长度的关系”实验。他们在如图所示电路中的A、B两点间接入待研究的电阻丝,电源电压恒定。忽略电阻丝电阻随温度变化的影响，待研究的电阻丝的规格如表。
(1)他们应选择序号为______的两根电阻丝来研究。这种研究物理问题的方法叫做_____________。
(2)实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较____(选填“大”或“小”)。
(3)选用电阻丝2、4分别接入电路，可以探究导体电阻大小与导体__________的关系。
(4)导线电阻的大小还与材料有关，用相同材料制成的导线长度越长、横截面积越____，电阻越大。
19．小明做“探究通过定值电阻的电流与它两端电压关系”的实验时，准备的器材有电源(6 V)、电流表(0～0.6 A)、电压表(0～3 V，0～15 V)、定值电阻、开关、滑动变阻器(20 Ω 1 A)和导线若干。

(1)请根据图甲所示的电路图，用笔画线代替导线完成图乙的电路连接。
(2)小明刚接上最后一根导线，就发现电流表立即有示数，其操作不当之处是__________
____________________________________________________________________________。
(3)实验过程中得到的部分数据如表所示。第3次测量时，电流表的示数如图丙所示，请将该数据填入表格中；老师指出其中一组数据有拼凑的嫌疑，你认为是第____(填实验序号)组。
(4)通过表格数据，你得出的实验结论是____________________________________________。
20．某实验小组利用图甲电路测量自来水电阻Rx的阻值，其中内径均匀的圆柱形玻璃管侧壁连接一细管，细管上阀门K可以控制管内的水量，玻璃管两端接有导电活塞(活塞电阻可忽略)，电源电压约为3 V，滑动变阻器铭牌标有“30 Ω 2 A”字样。
(1)连接完成图甲电路，闭合开关前发现有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确。
(2)正确连接电路后，闭合开关前，应将滑动变阻器的滑片P移至____(选填“A”或“B”)端。
(3)实验中发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近3 V，检查发现各电路元件完好。出现该现象的原因可能是_________________。
(4)为能正确测出玻璃管内自来水的电阻，某同学利用定值电阻R1(阻值4 kΩ)、定值电阻R2(阻值3 kΩ)、电阻箱R(最大阻值9 999 Ω)、单刀双掷开关S、两个相同的电压表(量程为0～3 V)等器材,连接了如图乙所示电路，进行了如下实验操作：
①把S拨到1位置，记录电压表V1示数；
②把S拨到2位置，调整电阻箱阻值，使电压表V2示数与电压表V1示数相同，记录此时电阻箱的阻值R＝5 kΩ；
③计算玻璃管内自来水的电阻值Rx，则Rx＝____kΩ。
六、综合应用题(本题共2个小题，每小题8分，共16分。解答时需写出必要的计算公式及过程或文字说明，若只写出计算结果将不得分)
21．在如图所示的电路中，电源电压U＝12 V，R1＝R3＝4 Ω，R2＝6 Ω。求：
(1)当S1、S2都断开时，电流表和电压表的示数。
(2)当S1、S2都闭合时，电流表和电压表的示数。
22．某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6 V，定值电阻R0的阻值为20 Ω，电压表的量程为0～3 V，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后：
(1)当检测板所受压力增大时，电压表的示数______(选填“增大”“减小”或“不变”)。
(2)检测板不受压力时，电压表的示数为多少？
(3)该装置所能测量的最大压力为多少？
(4)在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法。
【参考答案】
1.【答案】D
2.【答案】B
3.【答案】A
4.【答案】C
5.【答案】B
6.【答案】C
7.【答案】BD
8.【答案】CD
9.【答案】做功
10.【答案】并联；开关
11.【答案】2.5；1:5
12.【答案】8
13.【答案】
14.【答案】
15.【答案】
16.【答案】答：用此插线板存在触电的安全隐患；插线板的插头是两脚插头，没有与接地线连接，导致电冰箱的外壳无法接地，漏电时可能发生触电事故。
17.【答案】答：不对，电阻的大小跟它两端的电压和通过的电流大小无关，只跟它的材料、长度、横截面积和温度有关。
18.【答案】(1)3、4控制变量法；(2)大；(3)横截面积；(4)小
19.【答案】(1)；(2)连接电路时开关没有断开
(3)0.5；①；(4)当电阻一定时，通过电阻的电流跟电阻两端的电压成正比
20.【答案】(1)；(2)B；(3)自来水的阻值太大
(4)2.4
21.【答案】(1)当S1、S2都断开时，R2、R3串联，电流表的示数I＝ eq \f(U,R2＋R3)＝ eq \f(12 V,6 Ω＋4 Ω)＝1.2A，电压表测R3两端的电压，由I＝ eq \f(U,R)得，电压表的示数U3＝IR3＝1.2 A×4 Ω＝4.8 V。
(2)当S1、S2都闭合时，R1、R2并联，电压表和R3被短路，所以电压表示数为零，由I＝ eq \f(U,R)得，通过R1的电流I1＝ eq \f(U,R1)＝ eq \f(12 V,4 Ω)＝3 A，通过R2的电流I2＝ eq \f(U,R2)＝ eq \f(12 V,6 Ω)＝2 A，则电流表的示数I′＝I1＋I2＝3 A＋2 A＝5 A。
22.【答案】(1)增大
(2)由图甲可知，R、R0串联，电压表测R0两端的电压。
由图乙可知，当检测板不受压力时，R的阻值R＝80 Ω，
根据串联电路的电阻特点可知，电路中的总电阻R总＝R＋R0＝80 Ω＋20 Ω＝100 Ω，此时电路中的电流I＝ eq \f(U,R总)＝ eq \f(6 V,100 Ω)＝0.06 A，
由I＝ eq \f(U,R)可知，R0两端的电压U0＝IR0＝0.06 A×20 Ω＝1.2 V。
(3)根据电压表量程可知，R0两端的最大电压U0大＝3 V，
电路中的最大电流I大＝ eq \f(U0大,R0)＝ eq \f(3 V,20 Ω)＝0.15 A，
由I＝ eq \f(U,R)可知，电路中的最小总电阻R总小＝ eq \f(U,I大)＝ eq \f(6 V,0.15 A)＝40 Ω，
R的最小阻值R小＝R总小－R0＝40 Ω－20 Ω＝20 Ω，
由图乙可知，当R小＝20 Ω时，该装置所能测量的最大压力为600 N。
(4)压力越大，R的阻值越小，由于R0两端的最大电压一定，电源电压不变时，R两端的最小电压也不变，由串联电路的分压规律可知，要提高该装置所能测量的最大压力值的改进方法为减小R0的阻值。
