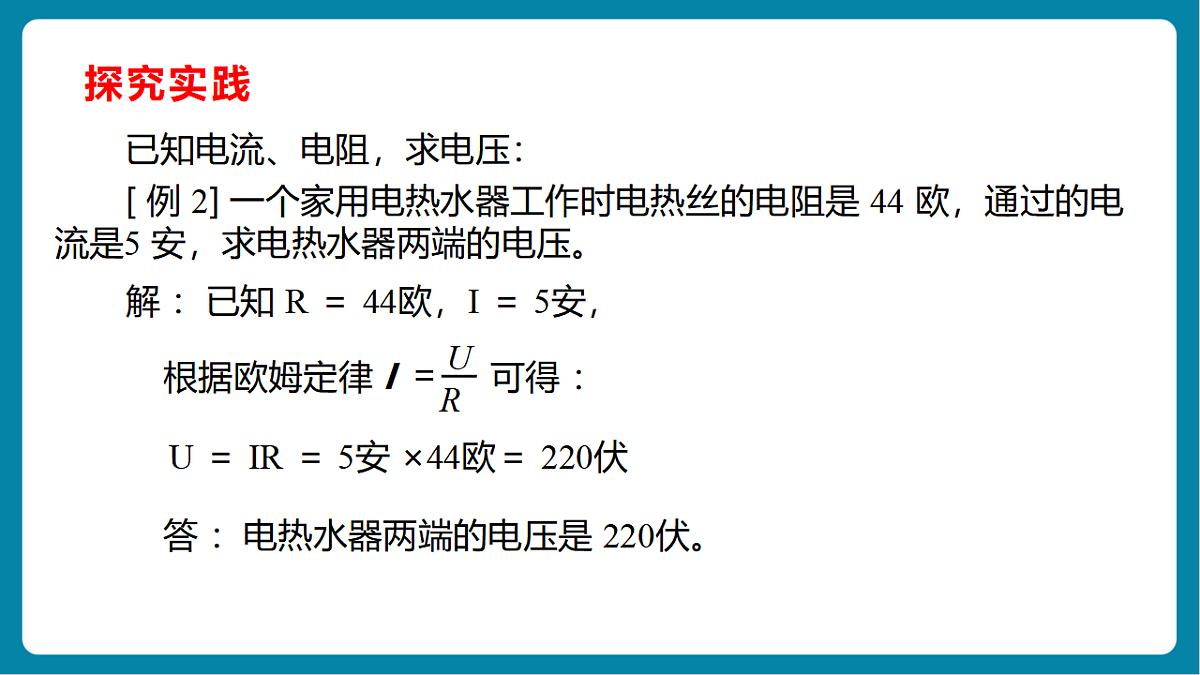

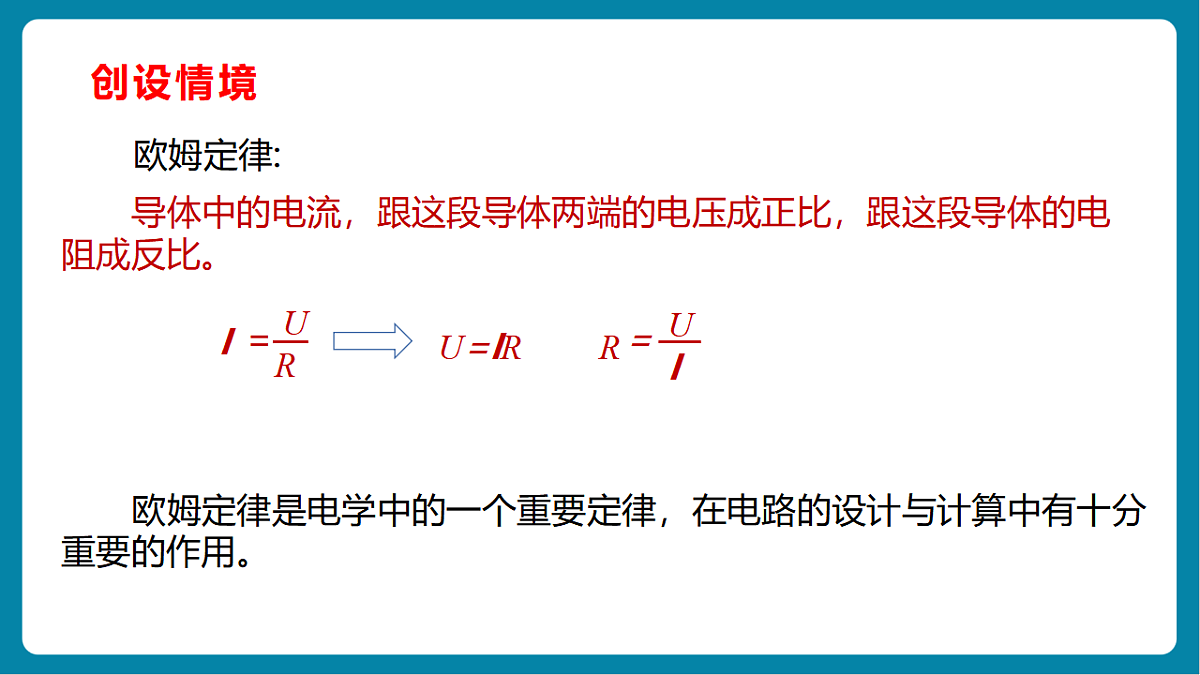

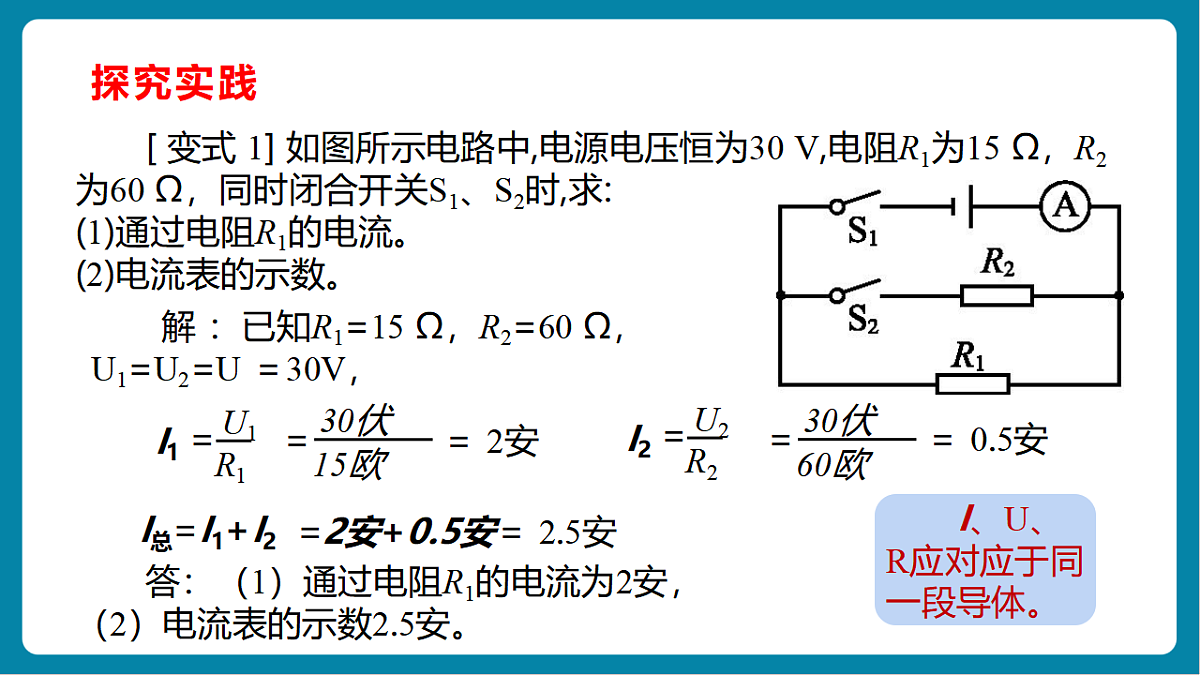

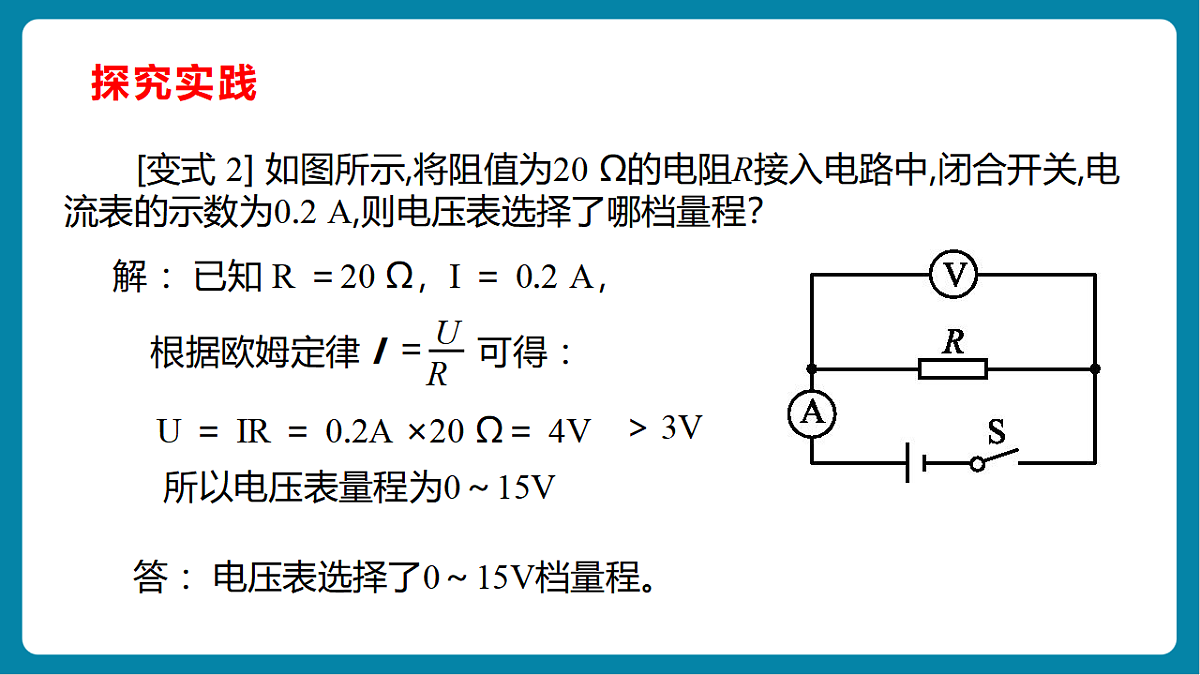

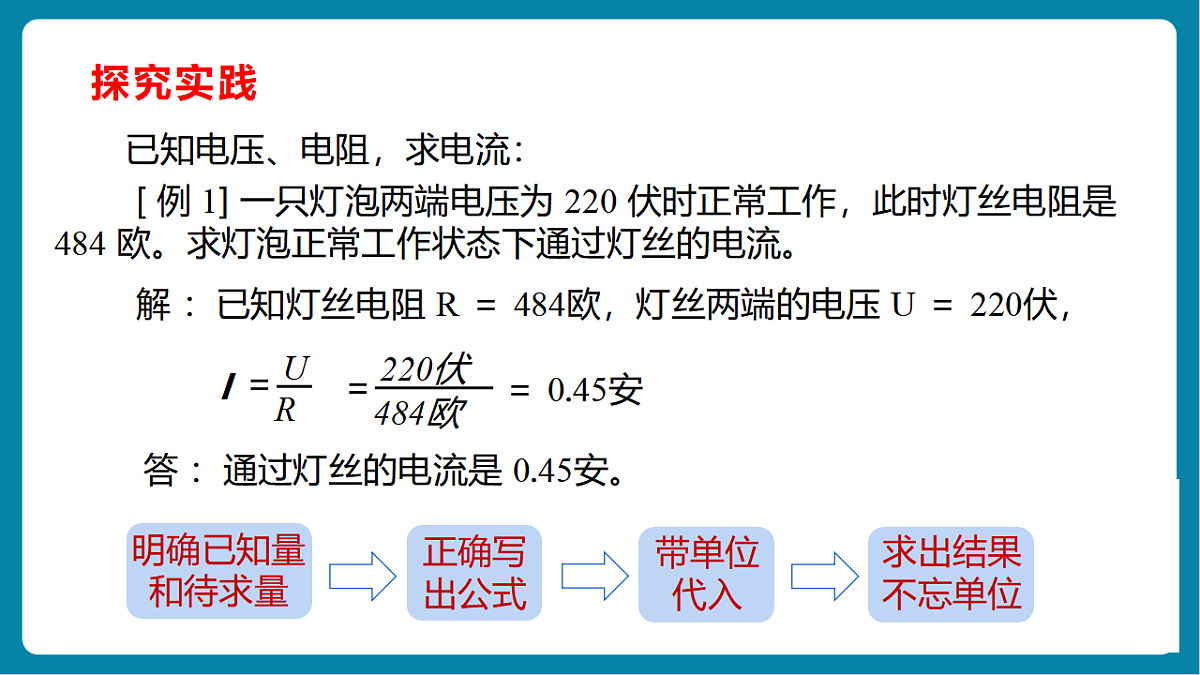

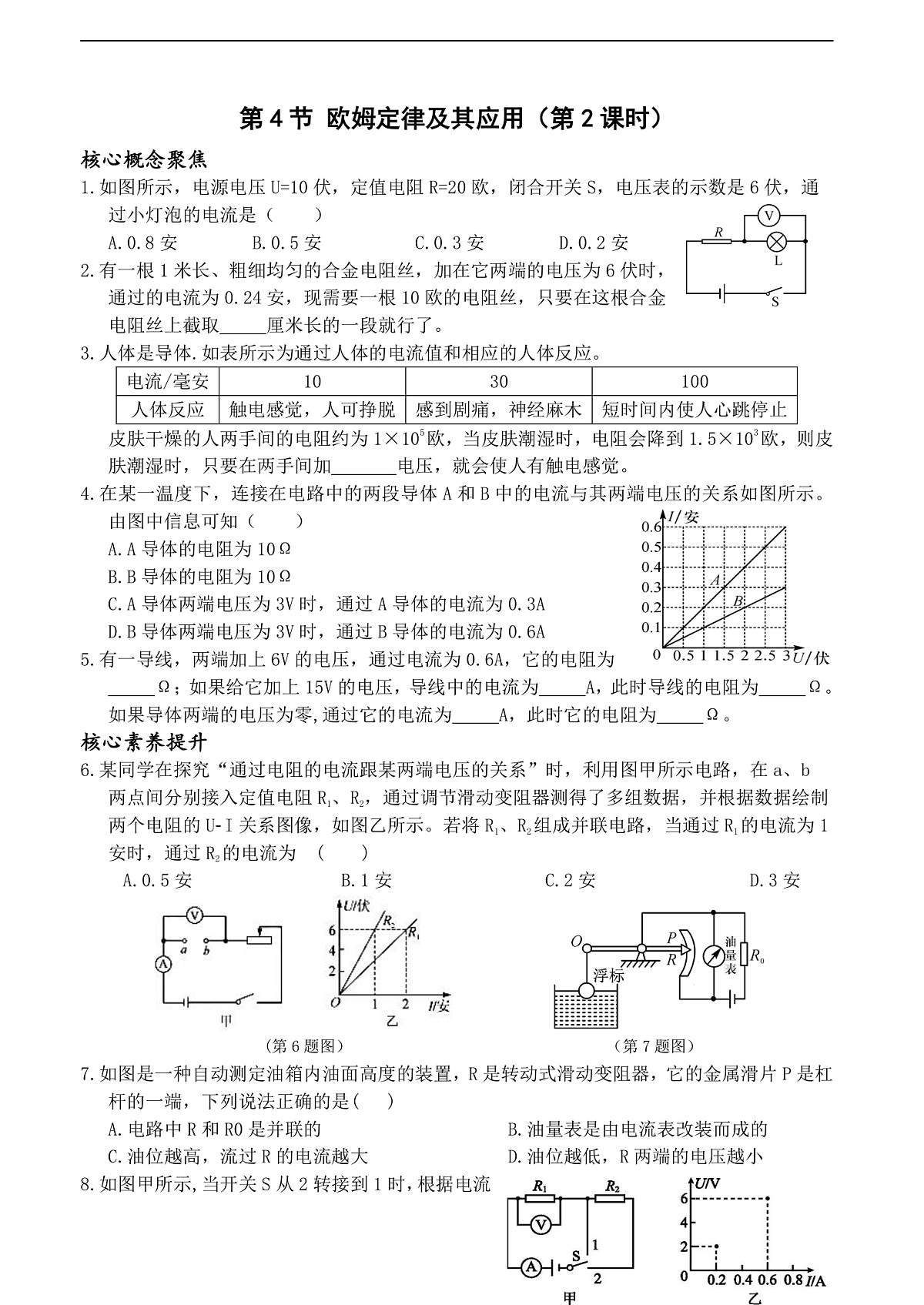

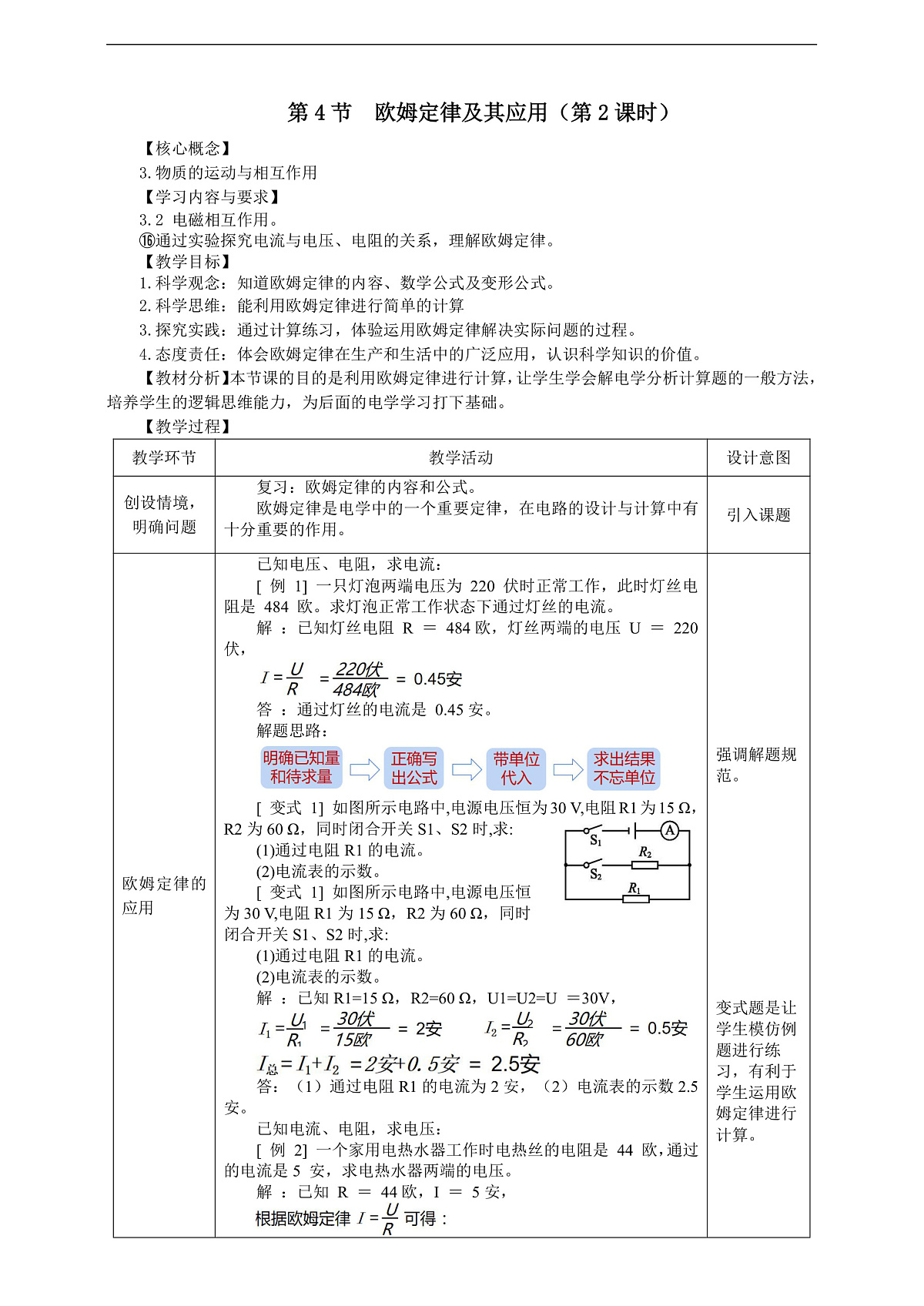

创设情境欧姆定律:导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。U=IR欧姆定律是电学中的一个重要定律，在电路的设计与计算中有十分重要的作用。探究实践已知电压、电阻，求电流： [ 例 1] 一只灯泡两端电压为 220 伏时正常工作，此时灯丝电阻是 484 欧。求灯泡正常工作状态下通过灯丝的电流。解 ：已知灯丝电阻 R ＝ 484欧，灯丝两端的电压 U ＝ 220伏，＝ 0.45安答 ：通过灯丝的电流是 0.45安。探究实践[ 变式 1] 如图所示电路中,电源电压恒为30 V,电阻R1为15 Ω，R2为60 Ω，同时闭合开关S1、S2时,求:(1)通过电阻R1的电流。(2)电流表的示数。解 ：已知R1=15 Ω，R2=60 Ω，U1=U2=U ＝30V，＝ 2安＝ 0.5安I总=I1+I2=2安+0.5安＝ 2.5安答：（1）通过电阻R1的电流为2安，（2）电流表的示数2.5安。探究实践[ 例 2] 一个家用电热水器工作时电热丝的电阻是 44 欧，通过的电流是5 安，求电热水器两端的电压。已知电流、电阻，求电压：解 ：已知 R ＝ 44欧，I ＝ 5安，U ＝ IR ＝ 5安 ×44欧＝ 220伏答 ：电热水器两端的电压是 220伏。探究实践[变式 2] 如图所示,将阻值为20 Ω的电阻R接入电路中,闭合开关,电流表的示数为0.2 A,则电压表选择了哪档量程？解 ：已知 R ＝20 Ω，I ＝ 0.2 A，U ＝ IR ＝ 0.2A ×20 Ω＝ 4V答 ：电压表选择了0～15V档量程。> 3V所以电压表量程为0～15V探究实践[ 例 3] 一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是 3 伏，又用电流表测得通过定值电阻的电流是0.3 安，求这个定值电阻的阻值。解 ：已知 U ＝ 3伏，I ＝ 0.3安，答 ：这个定值电阻的阻值是 10欧。＝ 10欧已知电流、电压，求电阻：探究实践[ 变式3] 如图所示的电路中,电源电压为12 V,闭合开关S后,电流表、电压表的示数分别为0.6 A和9 V。求R1和R2的阻值。迁移应用1.图示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端。已知R1=10Ω，R2=20Ω，电压表示数2.5V，则AB两端的电压为多少V？ 解：已知R1=10Ω，R2=20Ω，U1=2.5V,＝ 0.25安I2=I1=0.25安U2＝ I2R2 ＝ 0.25A ×20 Ω＝ 5VU总=U1+U2＝ 2.5V+ 5V=7.5V迁移应用2.如图甲所示,当开关S从2转接到1时,根据电流表和电压表对应的示数,在U-I坐标系中描绘了相对应的点,如图乙所示,下列判断中正确的是(　　)A.电源电压为8 VB.R2的阻值为10 ΩC.R1的阻值为20 ΩD.S接2时,通过R2的电流为0.2 AD迁移应用3.如图所示的电路中,闭合开关S1、S2,电流表A1的示数为0.5 A,电流表A2的示数为0.3 A,电阻R2的阻值为10 Ω。(1)通过电阻R2的电流为　　　　;干路电流为　　 　。(2)求电源电压和R1的电阻。0.3 A0.5 A电源电压:U=U1=U2=I2R2=0.3 A×10 Ω=3 V。电流:I1=I-I2=0.5 A-0.3 A=0.2 A,电路分析知，并联电路板书设计第4节 欧姆定律及其应用 （第2课时）
