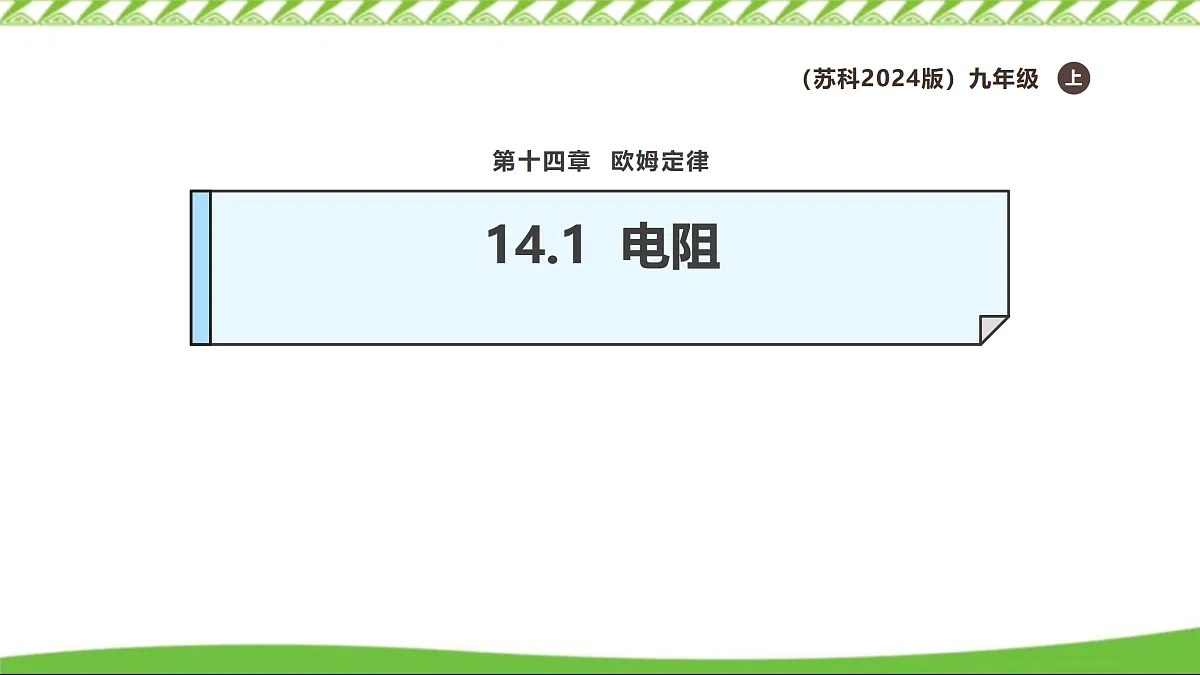

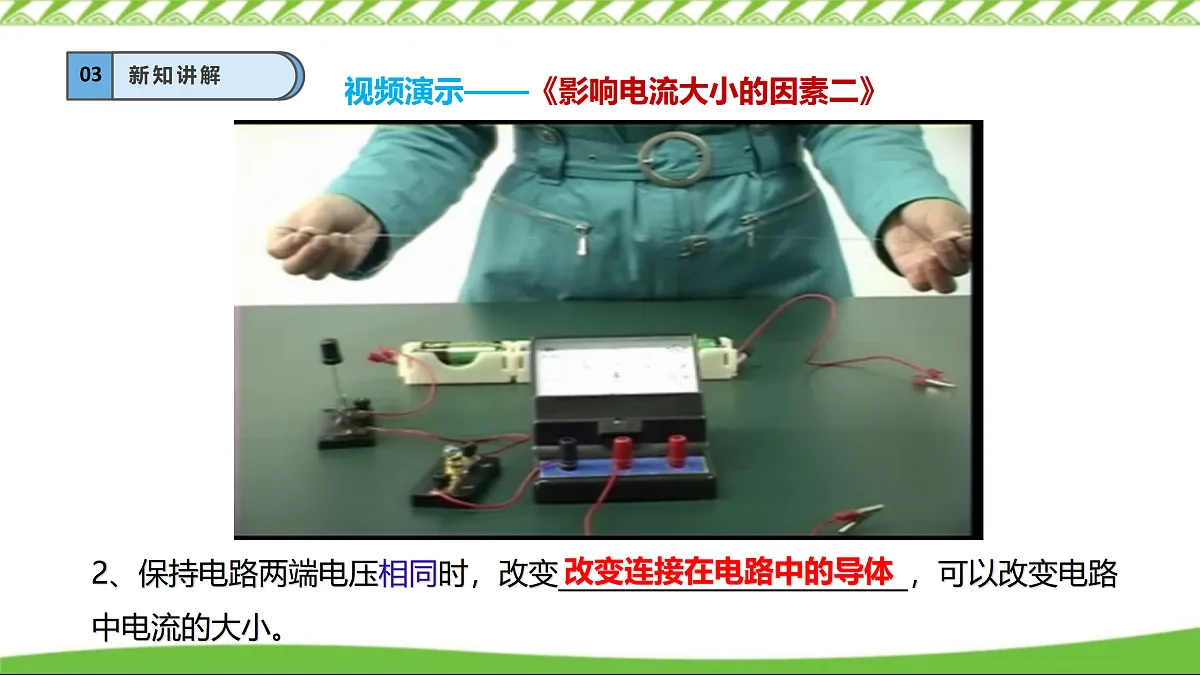

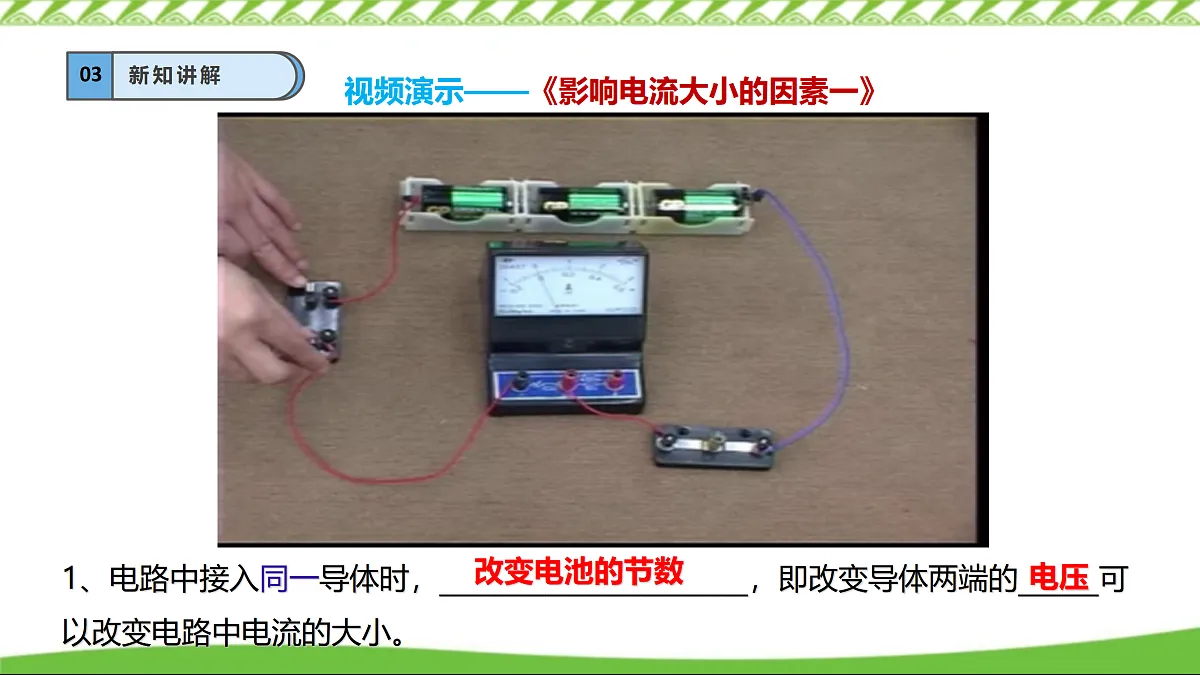

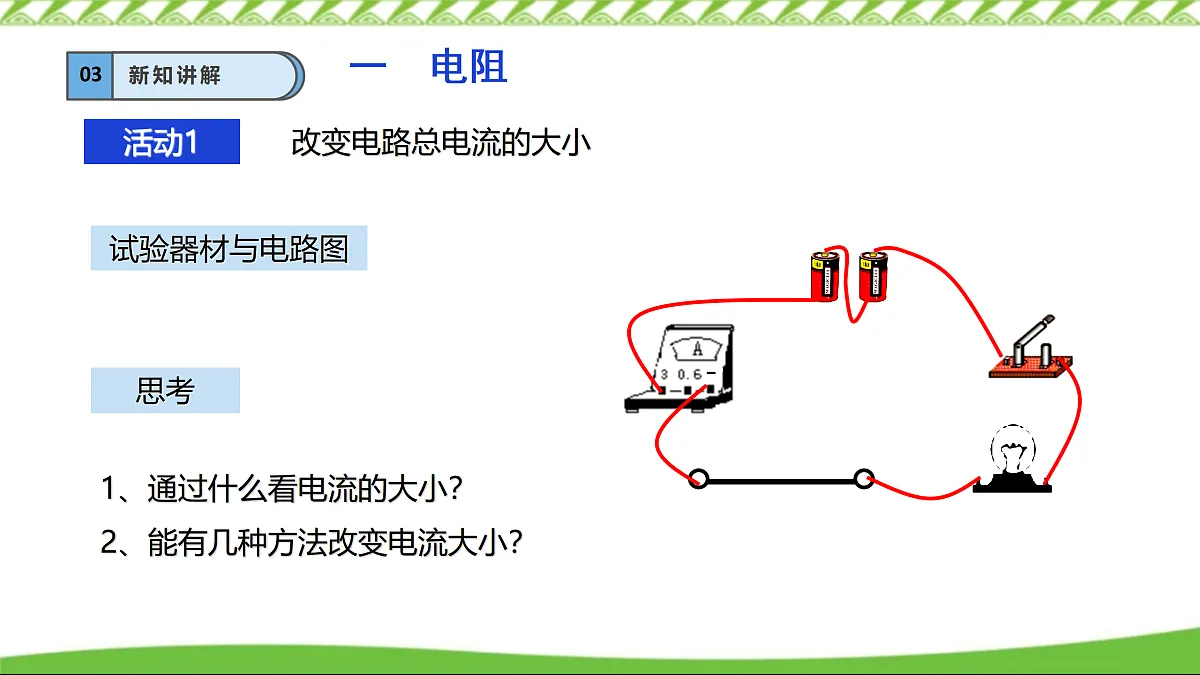

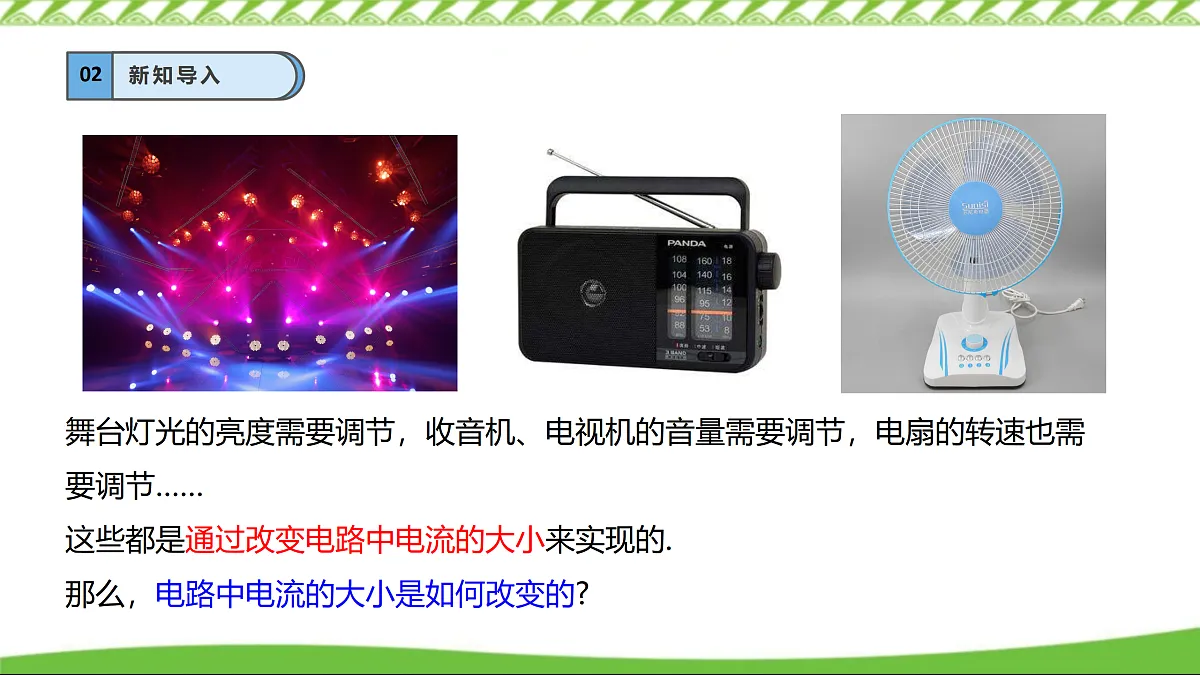

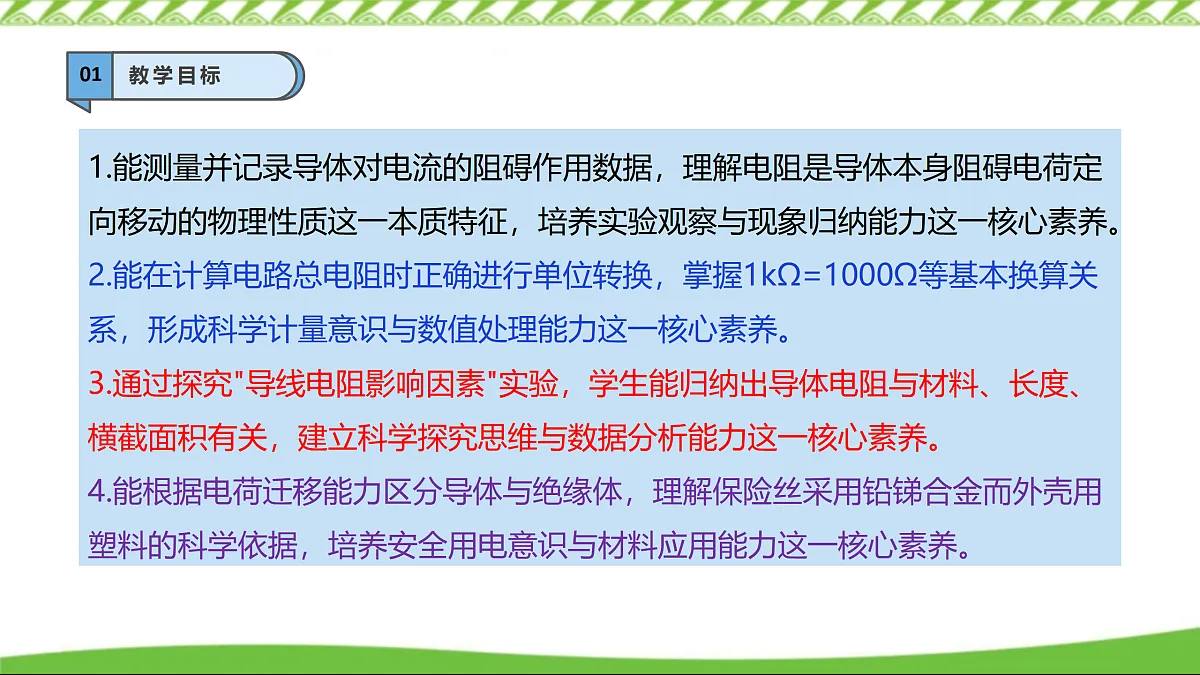

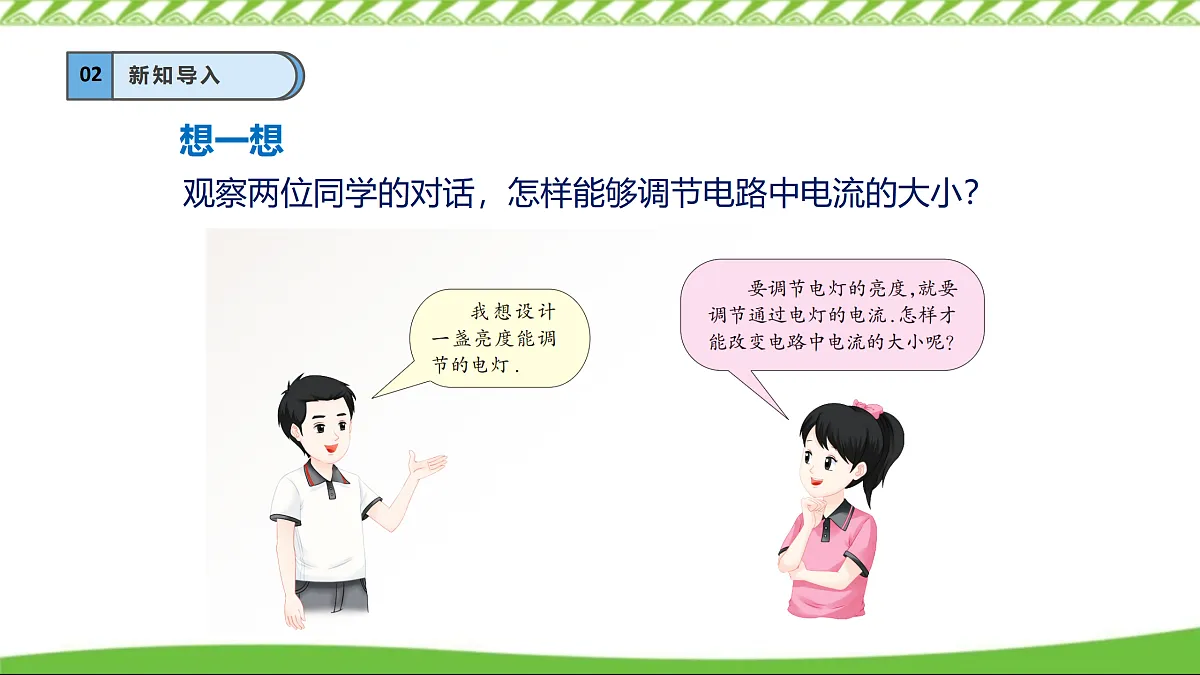

第十四章 欧姆定律14.1 电阻（苏科2024版）九年级上（苏科2024版）九年级上01教学目标‌1.能测量并记录导体对电流的阻碍作用数据，理解电阻是导体本身阻碍电荷定向移动的物理性质这一本质特征，培养实验观察与现象归纳能力这一核心素养。2.能在计算电路总电阻时正确进行单位转换，掌握1kΩ=1000Ω等基本换算关系，形成科学计量意识与数值处理能力这一核心素养。3.通过探究"导线电阻影响因素"实验，学生能归纳出导体电阻与材料、长度、横截面积有关，建立科学探究思维与数据分析能力这一核心素养。4.能根据电荷迁移能力区分导体与绝缘体，理解保险丝采用铅锑合金而外壳用塑料的科学依据，培养安全用电意识与材料应用能力这一核心素养。‌02新知导入舞台灯光的亮度需要调节，收音机、电视机的音量需要调节，电扇的转速也需要调节……这些都是通过改变电路中电流的大小来实现的.那么，电路中电流的大小是如何改变的?02新知导入想一想观察两位同学的对话，怎样能够调节电路中电流的大小？03新知讲解活动1改变电路总电流的大小试验器材与电路图思考1、通过什么看电流的大小？2、能有几种方法改变电流大小？一 电阻03新知讲解视频演示——《影响电流大小的因素一》1、电路中接入同一导体时，_______________________，即改变导体两端的______可以改变电路中电流的大小。改变电池的节数电压03新知讲解视频演示——《影响电流大小的因素二》2、保持电路两端电压相同时，改变__________________________，可以改变电路中电流的大小。改变连接在电路中的导体03新知讲解镍铬合金丝灯泡较暗I＝0.28A康铜合金丝灯泡较亮I＝0.32A结论：两根长度和粗细相同的镍铬合金丝和康铜合金丝，它们对电流的阻碍作用不相同；镍铬合金丝对电流的阻碍作用较大。03新知讲解康铜合金丝镍铬合金丝灯泡暗对电流阻碍作用大电阻大灯泡亮电流大对电流阻碍作用小物理学中用电阻来描述导体对电流的阻碍作用大小。03新知讲解一、电阻的概念1、电阻的符号：_______ 2、电路中符号：_______________3、电阻的国际单位：_____，简称_____，符号为 ______5、电阻单位换算：1kΩ＝________Ω；1MΩ＝_______ΩR欧姆欧ΩkΩMΩ1031064、常用单位：_______和_______03新知讲解常见的一些电阻器03新知讲解常见电阻值小灯泡几欧至十几欧几百欧至上千欧照明灯泡1m铜导线小于百分之几欧通常忽略不计几乎没有电阻几千欧至几万欧03新知讲解二、探究影响导体电阻大小的因素【猜一猜】影响导体电阻大小的因素可能有哪些？①电阻的大小可能与导体的长短有关;②电阻的大小可能与导体的材料有关;③电阻的大小可能与导体的粗细有关;④电阻的大小可能与导体的温度有关;⑤电阻的大小可能与 ·········有关。1. 探究影响导体电阻大小的因素03新知讲解（1）转换法：电阻大小转换成电流表示数（2）控制变量法： ①控制导体的____________和___________不变，改变导体的长度，看导体电阻的变化情况。 ①控制导体的_________和___________不变，改变导体的横截面积，看导体电阻的变化情况。 ①控制导体的_________和___________不变，改变导体的材料，看导体电阻的变化情况。横截面积材料长度材料长度横截面积2. 实验思路和方案03新知讲解导体（下图）、电源、电流表、小灯泡、开关、导线等器材。其中选用的导体规格：①其中B、C、D都是镍铬合金丝， A是锰铜丝；②A、B、C的长度相等，D的长度是B的0.5倍；③A、B、D的横截面积相等，C的横截面积是A的两倍。LA=LB=LC=2LD sC=2sA=2sB=2sD 3. 实验器材03新知讲解3. 实验电路03新知讲解（1）探究导体的电阻与长度的关系你会选择哪两根导体做实验？根据控制变量法可知，应该控制两根导体的材料、横截面积相等，长度不等。所以应该选择B、D。sB=sD LB=2LD 4. 进行实验03新知讲解实验视频——《探究导体电阻与长度的关系》在材料、横截面积相同的情况下，导体的电阻跟长度有关，长度越长，电阻______。越大03新知讲解4. 进行实验（2）探究导体的电阻与横截面积的关系你会选择哪两根导体做实验？根据控制变量法可知，应该控制两根导体的材料、长度相等，横截面积不等。所以应该选择B、C。LC=LB sC=2sB03新知讲解实验视频——《探究导体电阻与横截面积的关系》在材料、长度相同的情况下，导体的电阻跟横截面积有关，横截面积越大，电阻______。越小03新知讲解4. 进行实验（3）探究导体的电阻与材料的关系你会选择哪两根导体做实验？根据控制变量法可知，应该控制两根导体的长度、横截面积相等，材料不同。所以应该选择A、B。LA=LB sA=sB03新知讲解实验视频——《探究导体电阻与材料的关系》在长度、横截面积相同的情况下，导体的电阻跟__________有关。材料03新知讲解4. 进行实验（4）探究导体的电阻与温度的关系结论：电阻大小还跟温度有关，对大多数导体来说，温度越高，电阻越大。03新知讲解实验结论在材料、横截面积相同的情况下，导体的电阻跟长度有关，长度越长，电阻______。在材料、长度相同的情况下，导体的电阻跟横截面积有关，横截面积越大，电阻______。在长度、横截面积相同的情况下，导体的电阻跟_______有关。电阻大小还跟温度有关，对大多数导体来说，温度越高，电阻越大。越大越小材料03新知讲解三 物质的导电性能1. 导体与绝缘体导电性能是物质的一种属性，不同材料的导电性能不同。 （1）导体：容易导电的物体叫作导体。如金属、石墨、人体、大地、酸碱盐的水溶液等。（2）绝缘体：不容易导电的物体叫作绝缘体。 如橡胶、玻璃、陶瓷、塑料、油等。（3）导体和绝缘体之间没有绝对界限实验表明，导体和绝缘体之间并没有绝对的界限。原来不导电的物体，当条件改变时，也有可能变成导体。例如，常态下的玻璃是相当好的绝缘体，如果给玻璃加热，达到炽热状态，它就变成导体了。再如，纯净的水不导电，但含有杂质的水却较容易导电。（4）物质的导电性能：常见物质在通常情况下的导电性能如图所示。03新知讲解2. 半导体 （1）定义：导电性能介于导体和绝缘体之间的物质，叫作半导体。（2）半导体的应用半导体材料经过特殊处理后，可以制成二极管、三极管、集成电路，它们是计算机和其他电子设备的重要元器件。有些半导体材料的导电性能受温度、光照、压力等的影响而显著变化，有些半导体有特殊的光电特性，能在一定条件下释放光能。人们利用半导体的这些特性，制成了热敏电阻、光敏电阻、压敏电阻等传感元件，以及半导体发光二极管和半导体激光器等。这些发明，使得现代电子工业的发展突飞猛进。03新知讲解3. 超导体 （1）超导体某些物质在很低的温度时，电阻就变成了零，这就是超导现象。能够发生超导现象的物质叫做超导体。 物质电阻变为零的温度称为临界温度。当外界温度低于该物质的临界温度时该物质具有超导性。（2）超导体的应用如果超导现象用于实际，会给人类带来很多好处。例如用超导体制造电子元件，由于没有电阻，不必考虑散热的问题，元件尺寸可以大大缩小，进一步实现电子设备的微型化。超导体在临界温度下电阻为零，如能用超导体制成的导线把电能从发电厂送到各个用户，将大大降低输电过程中的能量损耗，节约大量能源。04课堂小结电阻表示导体对电流阻碍作用的大小，常用字母R表示.国际单位：Ω. 常用单位：kΩ、MΩ 换算关系：1 kΩ = 103 Ω 1MΩ =103 kΩ电路元件符号：导体的电阻与导体的长度、横截面积、材料和温度有关.在材料、横截面积相同时，导体越长，电阻越大.在材料、长度相同时，导体的横截面积越大，电阻越小.在长度、横截面积相同时，导体的材料不同，电阻不同.在一定条件下，金属导体的电阻随温度的升高而增大. 导体：容易导电的物体.绝缘体：不容易导电的物体.半导体：导电性能介于导体和绝缘体之间的物质.超导体：某些物质在很低的温度时，电阻变成零。电阻影响因素电阻物质的导电性能05典例分析例1．下列关于导体电阻的说法正确的是（　　）A．铜导线的电阻一定比铁导线的电阻小B．横截面积大的导体，电阻一定小C．导体两端的电压为零时，导体的电阻为零D．导体的电阻越小，表示导体对电流的阻碍作用越小【答案】D【详解】A．导体电阻与材料、长度、横截面积、温度有关，仅比较材料，无法比较电阻大小，故A错误；B．导体电阻与材料、长度、横截面积、温度有关，仅比较横截面积，无法比较电阻大小，故B错误；C．导体电阻是导体本身的属性，与电压、电流无关，导体两端的电压为零时，导体的电阻不为零，故C错误；D．导体的电阻越小，表示导体对电流的阻碍作用越小，故D正确。D05典例分析例2．下列物质在一般情况下都属于导体的是（　　）A．橡胶、玻璃、丝绸B．陶瓷、盐水、金属C．酱油、石墨、石灰水D．人体、塑料、大地【答案】C【详解】A．绝缘体不善于传导电流，导体善于传导电流，橡胶、玻璃、丝绸都属于绝缘体，故A不符合题意；B．陶瓷是很好的绝缘体，盐水、金属是导体，故B不符合题意；C．酱油、石墨、石灰水都能够导电，属于导体，故C符合题意；D．塑料是很好的绝缘体，人体、大地属于导体，故D不符合题意C05典例分析例3．甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是（　　）A．R甲=R乙=R丙B．R甲>R乙>R丙C．R甲>R丙>R乙D．R甲R丙所以R甲>R乙>R丙故ACD不符合题意，B符合题意。B05典例分析例4．如图所示，材料相同的甲、乙两金属棒长度相同，但乙的横截面积大，把它们并联在同一电路中，下列说法正确的是（　　）A．甲的电阻大于乙的电阻B．甲两端的电压大C．甲的电阻小于乙的电阻D．乙两端的电压大【答案】A【详解】AC．因为甲、乙两金属棒材料相同、长度相同、横截面积不同，乙的横截面积大，则乙的电阻小，所以甲的电阻大于乙的电阻，故A正确，C错误；BD．若把它们并联在电路中，由于并联电路两端电压相等，故甲乙两端的电压相等，故BD错误。A05典例分析例5．一金属丝被拉长后，金属丝的电阻将______ ，此时影响金属丝电阻变化的主要因素是______和_________；若将金属丝对折起来使用，其电阻将______（填“增大”“减小”或“不变”）.一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1______R；如果将原来的导线对折拧成一条使用，其电阻为R2，则R2______ R.（后两空填“＜”“＞”或“=”）增大长度横截面积减小
