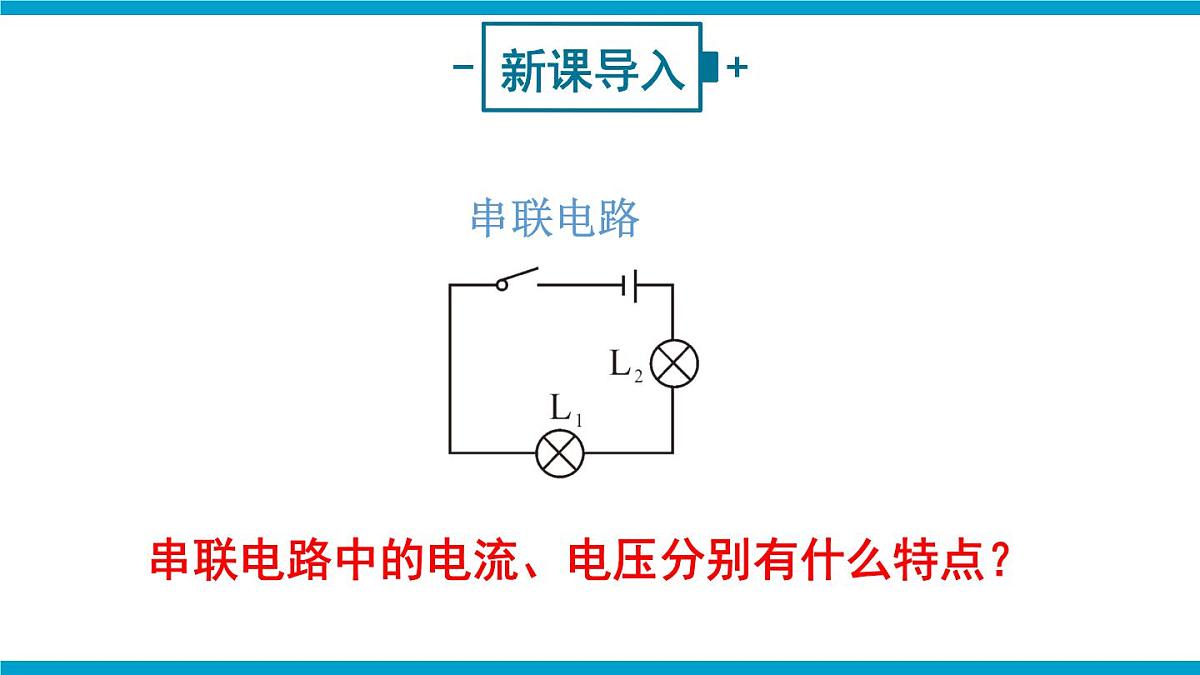

串联电路中的电流、电压分别有什么特点？
一、探究串联电路中电流的特点
串联电路中各处的电流有什么关系
1. 从电源正极出发逐渐减小
2. 在串联电路中，电流处处相等

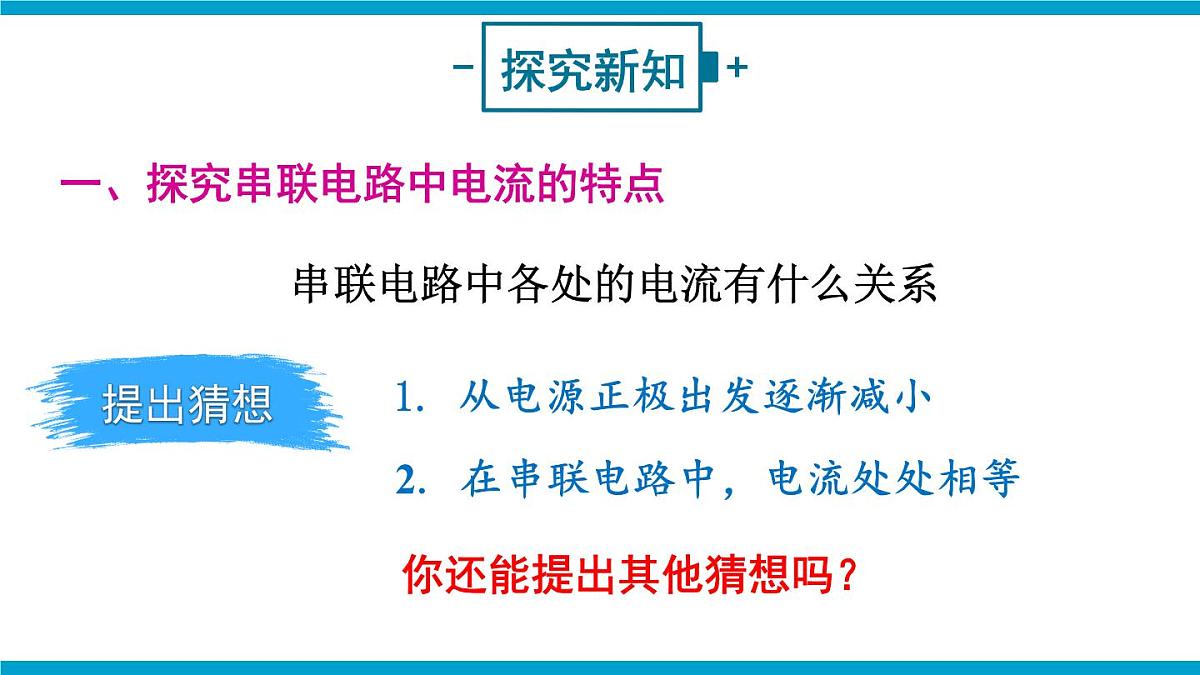

你还能提出其他猜想吗？

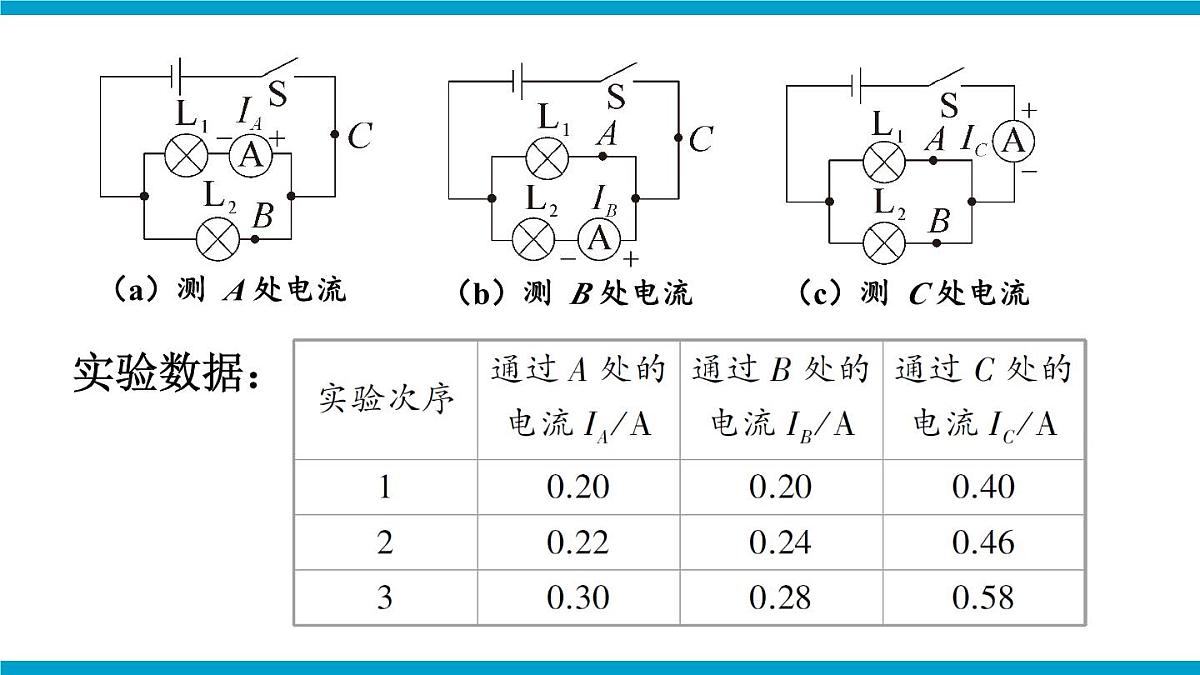

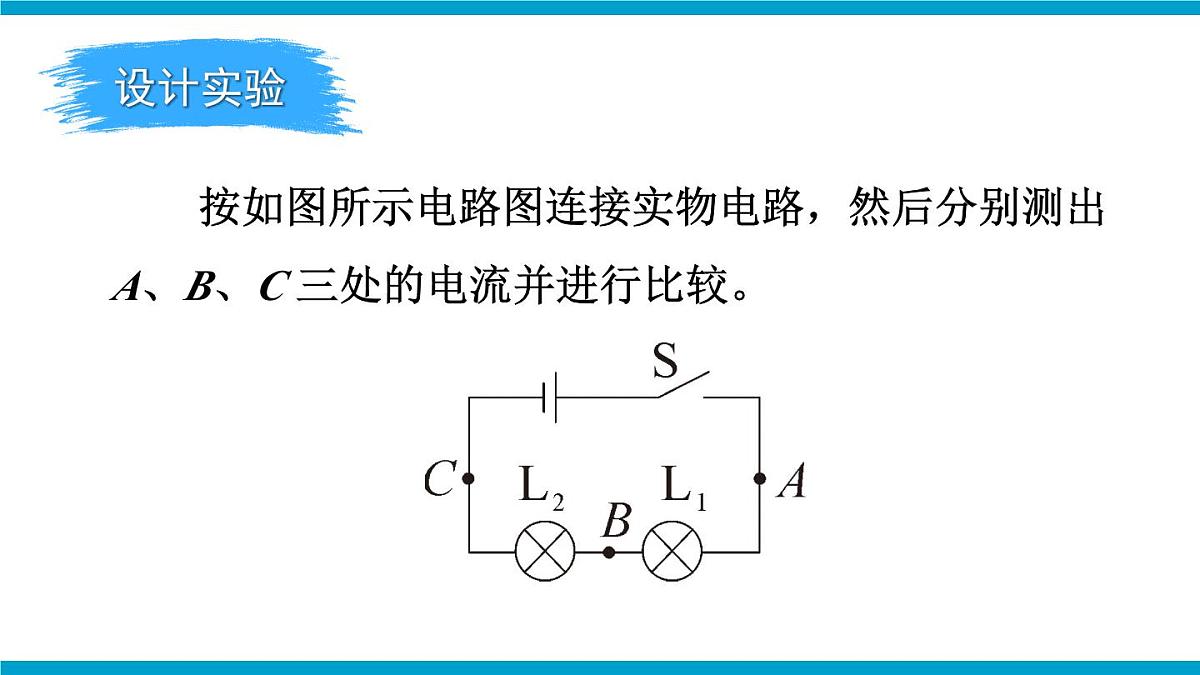

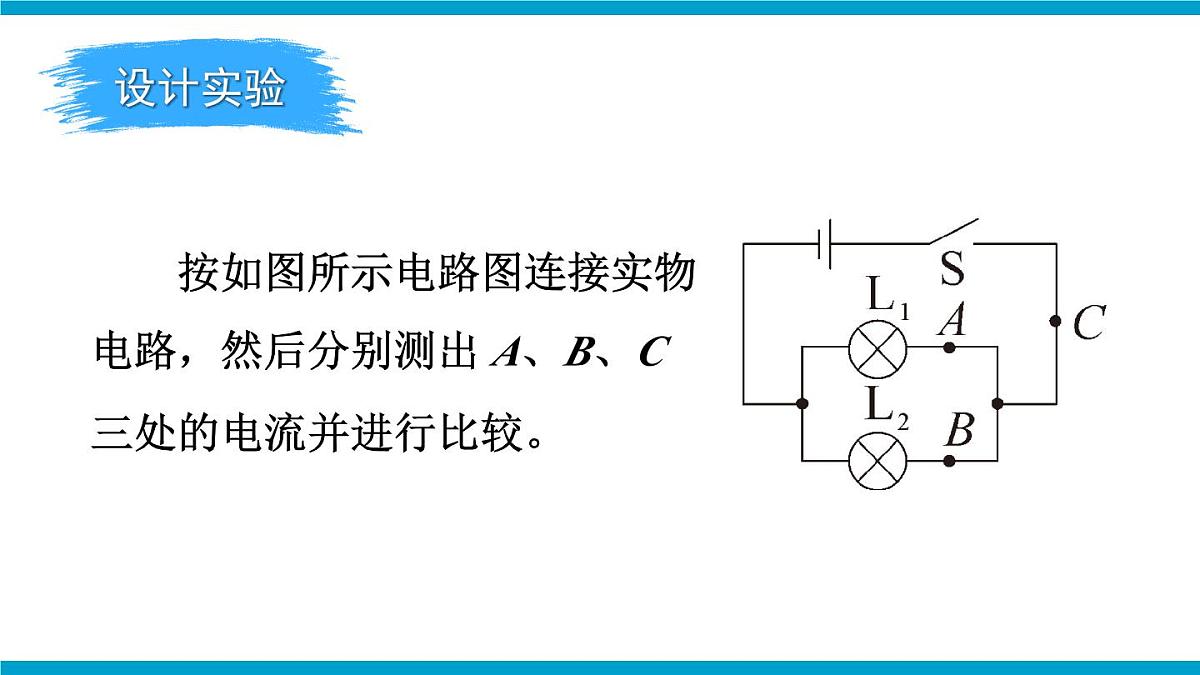

按如图所示电路图连接实物电路，然后分别测出 A、B、C 三处的电流并进行比较。
2. 根据电路图连接实物电路。

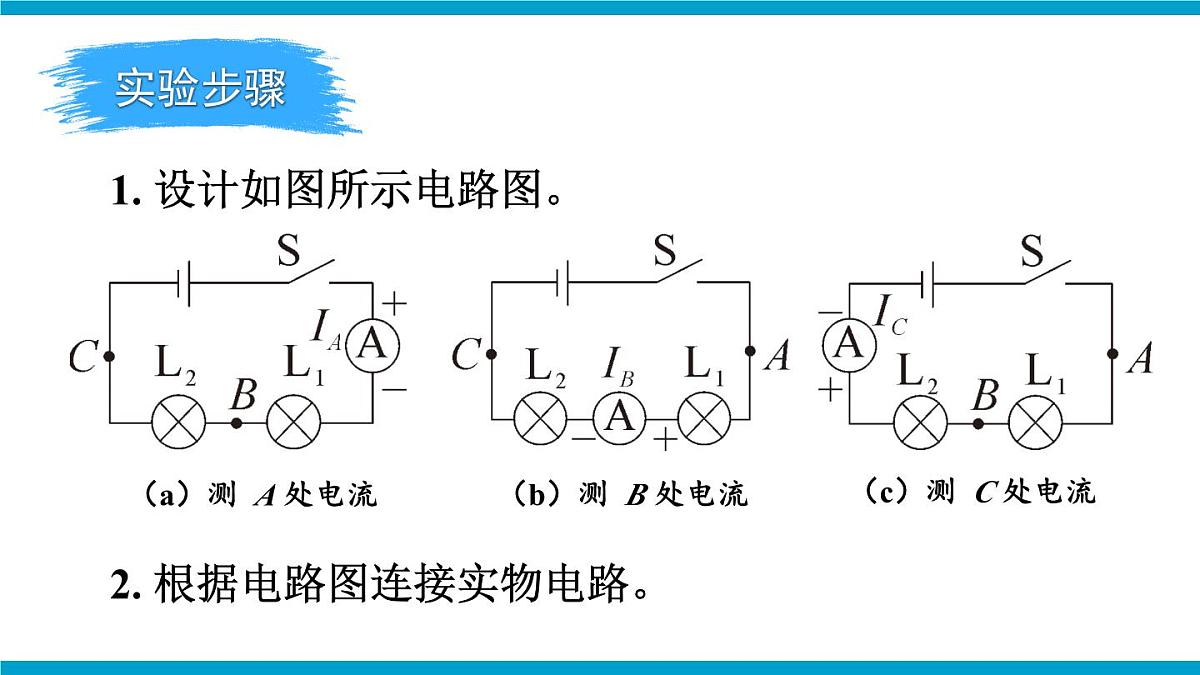

1. 设计如图所示电路图。
4. 换不同规格的小灯泡重复实验。
5. 整理器材，结束实验。

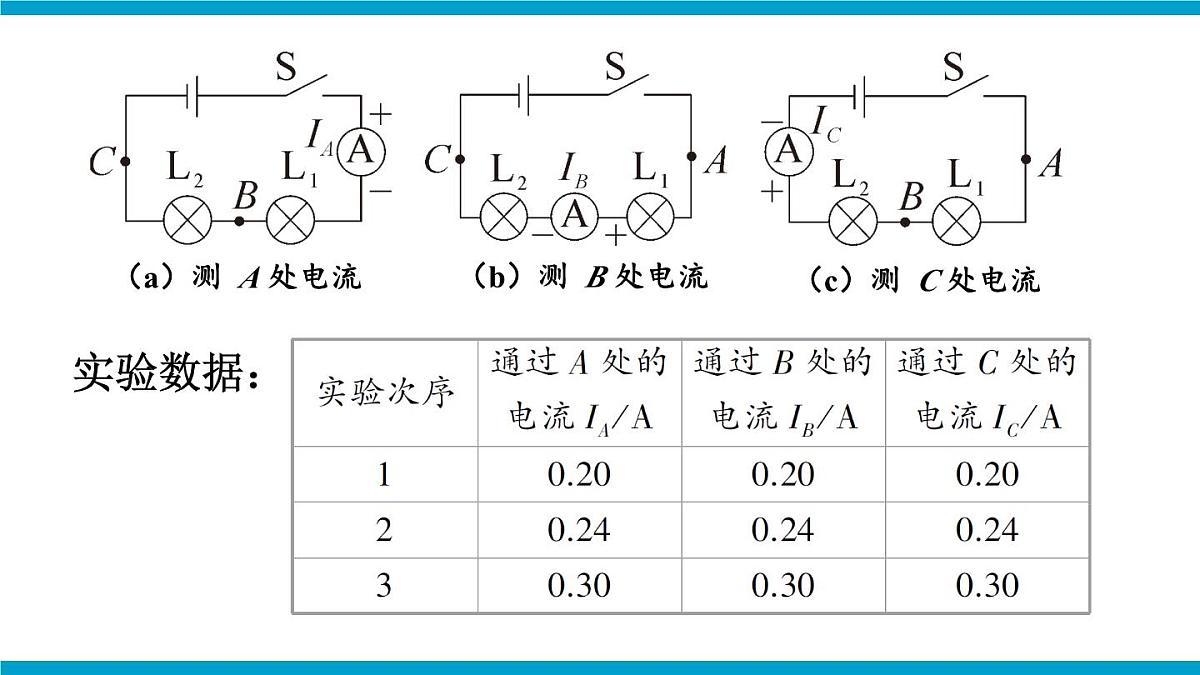

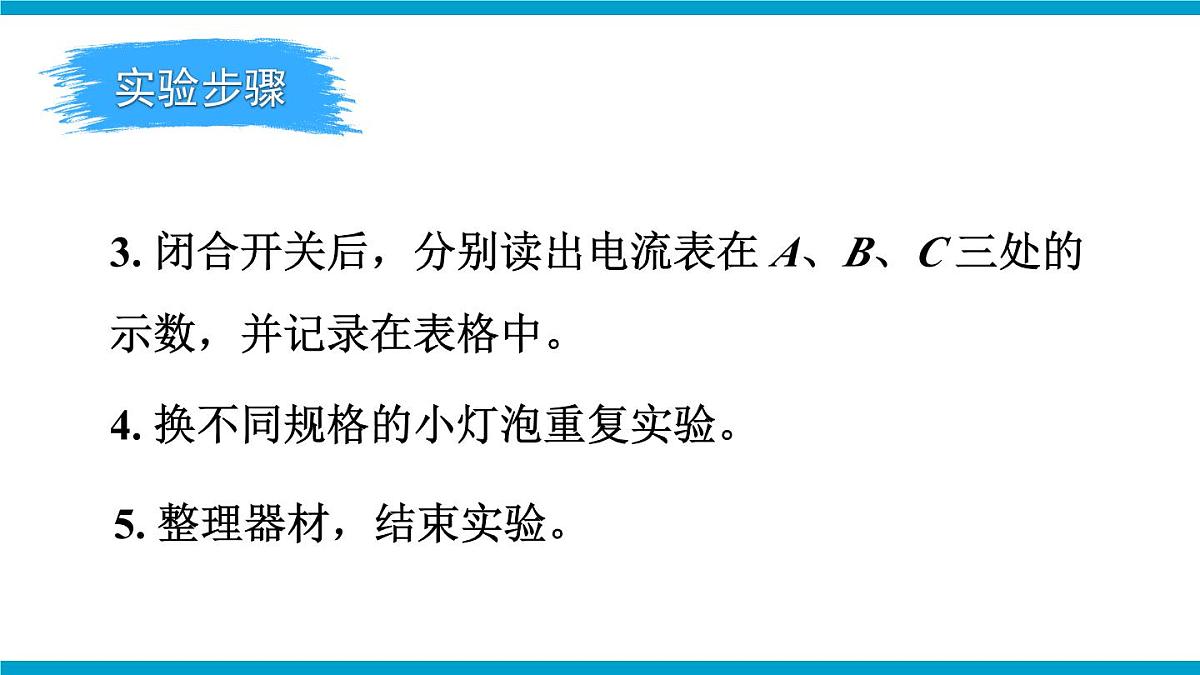

3. 闭合开关后，分别读出电流表在 A、B、C 三处的示数，并记录在表格中。

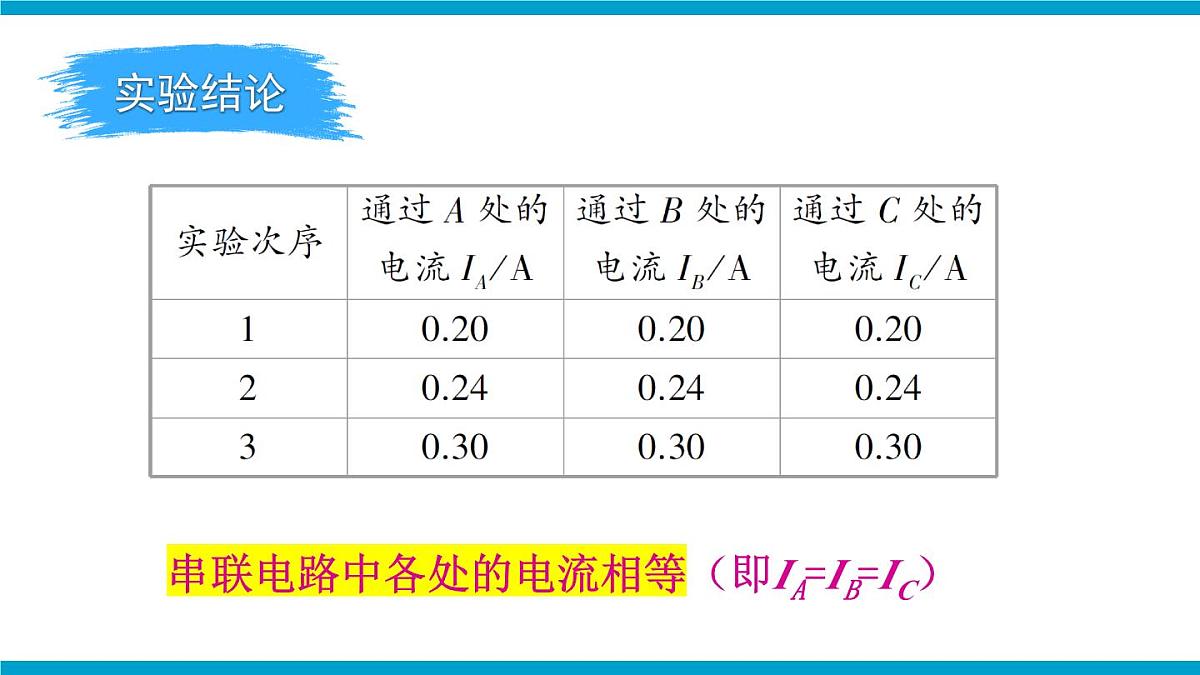

串联电路中各处的电流相等（即IA=IB=IC）
在探究归纳某些规律时，应该多做几次实验，防止一次实验的偶然性，使结论更科学可靠。
二、探究串联电路中电压的特点
（1）按图连接电路，让L1、L2，串联在电路中；
（2）用电压表分别测出A与B、B与C、A与C之间的电压，并记录在表格中；
（3）更换不同规格的小灯泡重复实验。
U = U1 + U2
串联电路两端的电压等于各部分电路两端电压之和
通过多次有代表性的实验探究物理现象的普遍规律，这就是实验归纳法。
串联电路中各处的电流相等
1. 如图所示，连入电路中的电灯L1、L2、L3允许通过的最大电流分别为 I1、I2、I3，且 I1 > I2 > I3 ，则此部分电路允许通过的最大电流是（ ）A. I1 B. I2 C. I3D. I1 + I2 + I3 。
1. 在探究串联电路的电压关系时，小明同学使用的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点不动，你认为这种接法是________（选填“正确”或“不正确”）的，理由是____________________________。
电压表正负接线柱接反了
2. 在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图所示。
（1）当分别把电压表连在图中A、B两点、B、C两点及A、C两点时，闭合开关后测得的数据是UAB=0，UBC=4.5V，UAC=4.5 V ，则故障可能是____________________________________________。
灯泡L1短路（或L2开路或L1短路同时L2开路）
