在制作过程中能主动发现问题并采取有效方法解决问题。

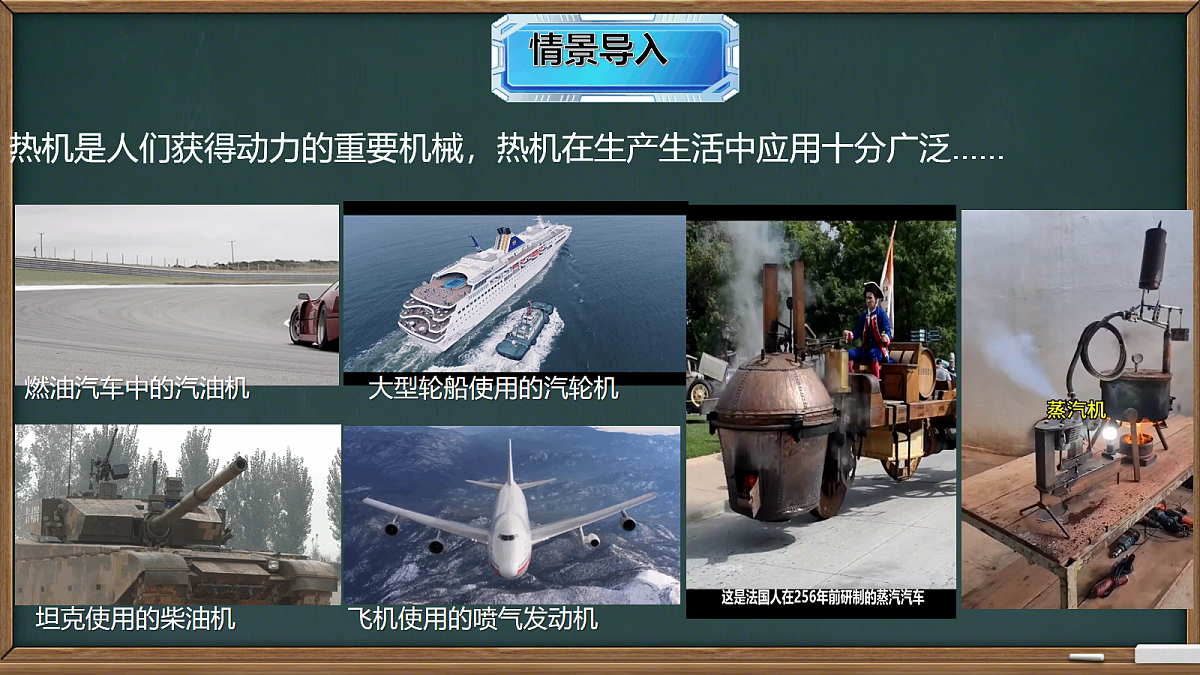

热机是人们获得动力的重要机械，热机在生产生活中应用十分广泛

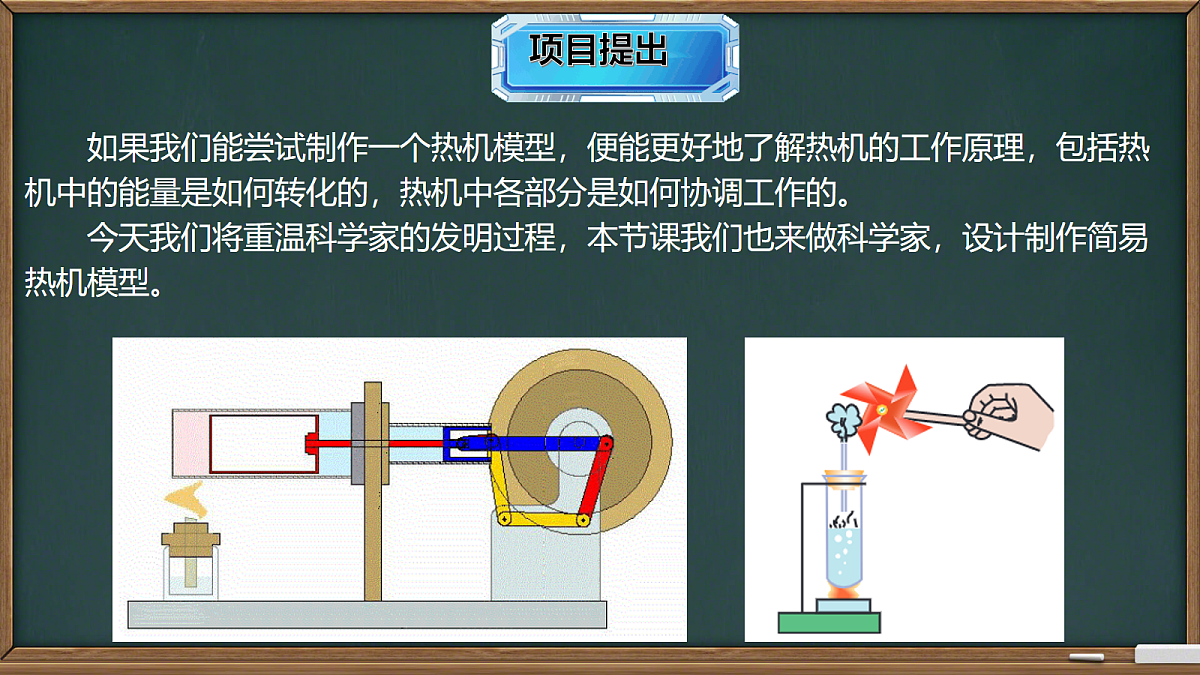

　　如果我们能尝试制作一个热机模型，便能更好地了解热机的工作原理，包括热机中的能量是如何转化的，热机中各部分是如何协调工作的。　　今天我们将重温科学家的发明过程，本节课我们也来做科学家，设计制作简易热机模型。

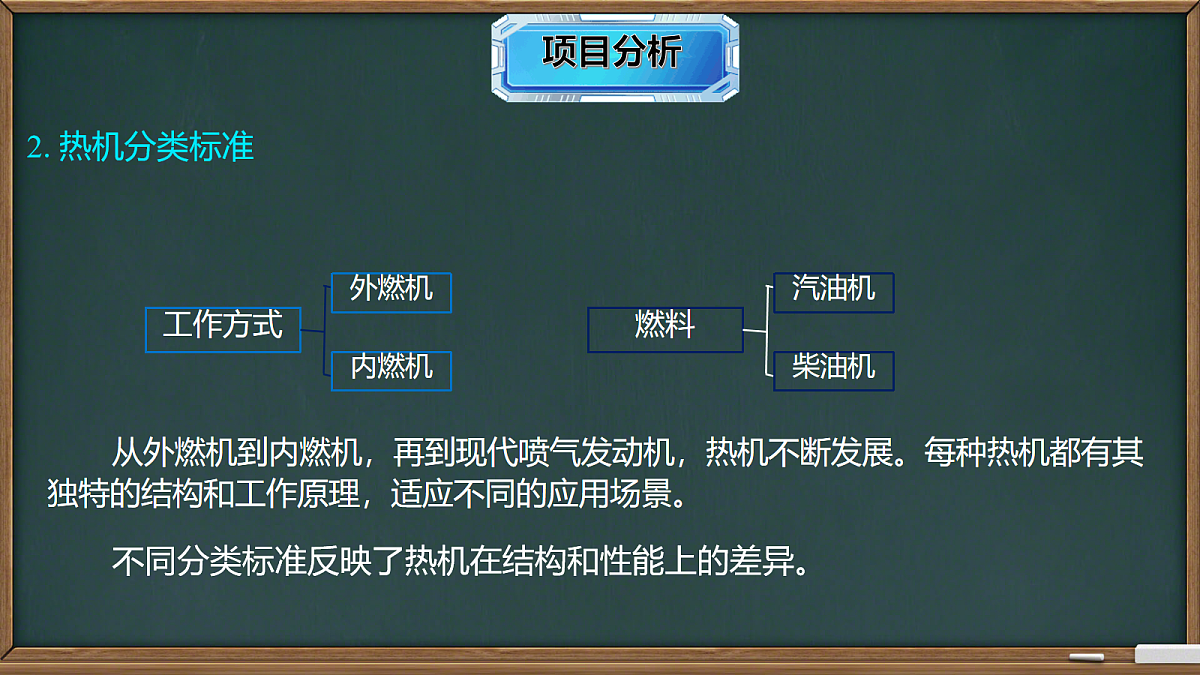

从外燃机到内燃机，再到现代喷气发动机，热机不断发展。每种热机都有其独特的结构和工作原理，适应不同的应用场景。
不同分类标准反映了热机在结构和性能上的差异。

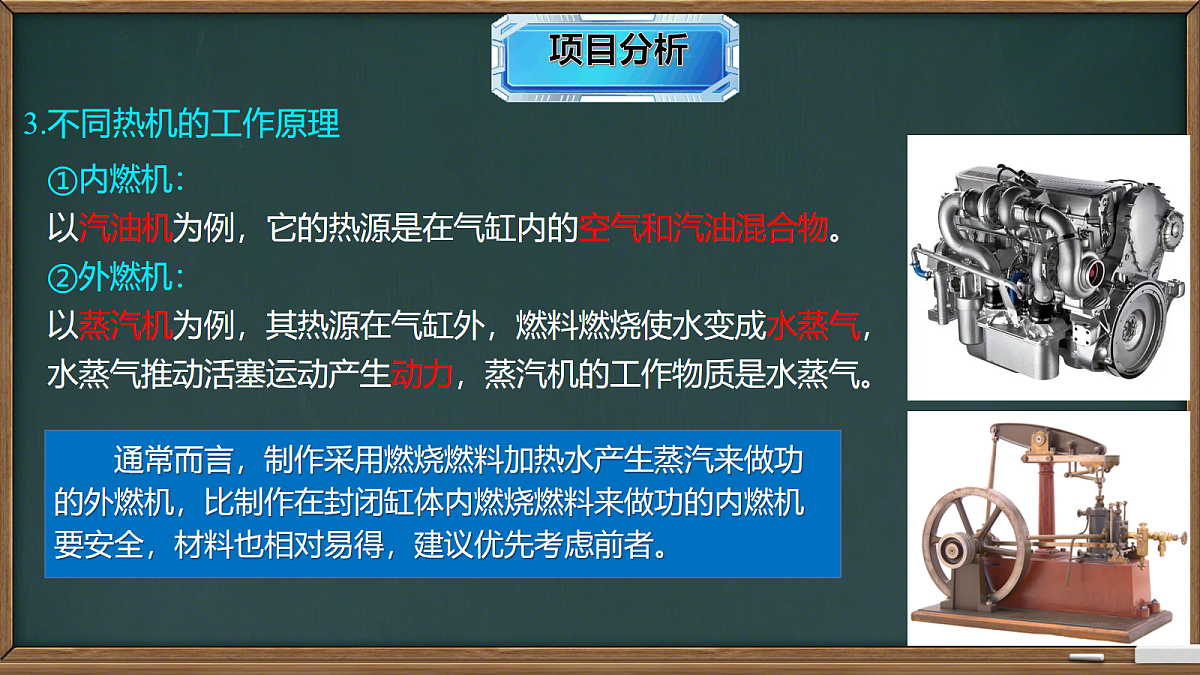

3.不同热机的工作原理
①内燃机：以汽油机为例，它的热源是在气缸内的空气和汽油混合物。②外燃机：以蒸汽机为例，其热源在气缸外，燃料燃烧使水变成水蒸气，水蒸气推动活塞运动产生动力，蒸汽机的工作物质是水蒸气。
我们要制作一台热机模型，需要考虑哪些问题。
热源可以是酒精灯、蜡烛、燃气、煤气等。
水沸腾后产生的水蒸气。
比较坚固的金属容器中，例如易拉罐、铁罐等。
3.选择什么样的容器装工作物质?
4.如何将内能转化为机械能？通过什么装置实现？ 在容器外插一细管，使水蒸汽通过细管喷出，然后使细管口对着汽轮机，推动汽轮机转动。
5.如何使获得更多的机械能？容器的容器要大一些，热源的热值也要大一些等。
酒精燃烧时将化学能转化为内能，通过热传递将一部分内能转移给水，水的内能增加，温度升高，产生大量水蒸气。水蒸气对纸飞机做功，将内能转化为机械能。
请根据所学的热机知识，自己的设计，制作一个简易的热机模型。
一个空易拉罐，一个去掉笔芯的中性笔，一台小风扇，酒精灯或蜡烛，密封胶，铁丝等。
将水蒸气导出吹到小风扇上
①取一个空易拉罐，用铁丝根据易拉罐的形状抽作支架；②向易拉罐内注入大约半罐水，将笔的尖端朝外，另一端插入易拉罐内，用密封胶将罐的开口处密封；③将易拉罐放在支架上，笔的尖端对准小风扇的扇叶，点燃易拉罐下方的酒精灯，罐内的水蒸汽通过笔芯喷出，推动风扇转动。
点燃酒精灯时禁止直接对罐体加热，应保持距离罐底2-3cm均匀加热。禁止向点燃的酒精灯内添加酒精，需熄灭冷却后再补充。酒精灯熄灭时用灯帽盖灭，不可用嘴吹灭。
注水量不超过易拉罐容积的1/2，避免沸腾时水溢出或蒸汽压力过大。加热过程中禁止触碰罐体、笔管或支架（高温烫伤风险）。蒸汽喷出时勿直视喷口，避免高温蒸汽灼伤眼睛或面部。
当点燃易拉罐下方的酒精灯加热罐内的水时，会产生以下现象：①蒸汽喷出：易拉罐中的水受热沸腾，汽化产生大量水蒸气，蒸汽从插入罐体的中性笔尖（开口端）高速喷出。②动能转化：喷出的蒸汽具有一定动能，直接冲击对准笔尖的小风扇扇叶，使其迅速转动。​③能量转化体现：蒸汽的热能（内能）通过推动扇叶转化为机械能（动能）。
1. 请大家展示自己的热机模型，看看谁的模型制作精细、运行顺畅，更有创意。2. 在展示交流中，谈谈你的热机模型的工作原理 ，以及制作过程中的难点，说一说你在制作过程中的心得体会，想一想在哪些方面还可以做得更好。
3. 在条件允许情况下，老师可组织对学生制作的热机模型科学性、艺术性等综合评价，并提出改进意见。
1.（2024•宁波模拟）如图是小明制作的简易“蒸汽船”模型。将盛有一定量水的铜制容器安装在“船体”上，用蜡烛对铜制容器底部加热，一段时间后铜管会向右喷蒸汽，“蒸汽船”就向左行驶。①蜡烛对铜制容器底部加热导致容器内水温升高，这是通过_________的方式改变水的内能。②当管向右喷蒸汽时“船体”向左运动，这个过程的能量转化是：_____能转化为_______能。这与热机的_______冲程相同。
解：①蜡烛燃烧放出热量被水吸收而增大水的内能，这是通过热传递的方式改变水内能的；②当管向右喷蒸汽时“船体”向左运动，这个过程的能量转化是：内能减小，机械能增大，内能转化为机械能。这与热机的做功冲程相同。故答案为：①热传递；②内；机械；做功。
点评：本题考查了改变内能的方法、热机的相关知识，难度不大，属于基础性题目。
