科学八年级上册（2024）第3节 电压精品第2课时课后练习题

这是一份科学八年级上册（2024）第3节 电压精品第2课时课后练习题，文件包含第3章第3节电压及其测量第2课时培优考点练原卷版docx、第3章第3节电压及其测量第2课时培优考点练解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

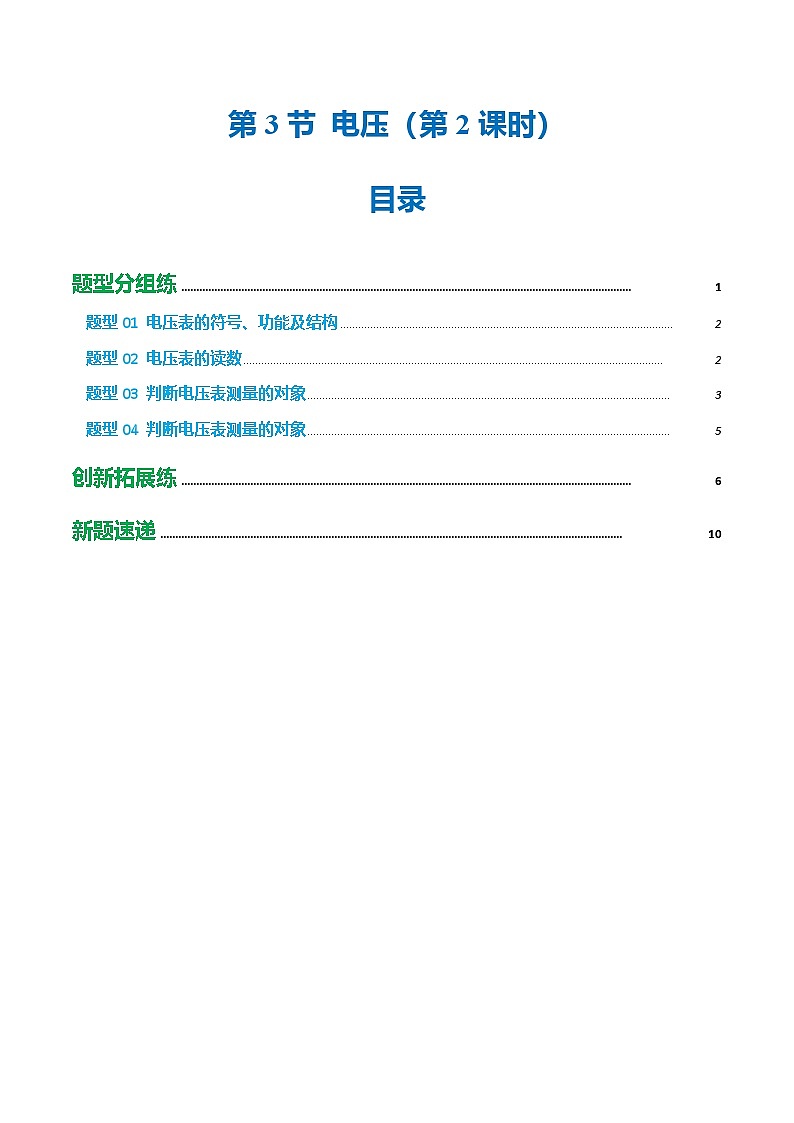

\l "_Tc31366" 题型01 电压表的符号、功能及结构 PAGEREF _Tc31366 \h 2
\l "_Tc12197" 题型02 电压表的读数 PAGEREF _Tc12197 \h 2
\l "_Tc30705" 题型03 判断电压表测量的对象 PAGEREF _Tc30705 \h 3
\l "_Tc15430" 题型04 判断电压表测量的对象 PAGEREF _Tc15430 \h 5
\l "_Tc23305" 创新拓展练 PAGEREF _Tc23305 \h 6
\l "_Tc12586" 新题速递 PAGEREF _Tc12586 \h 10

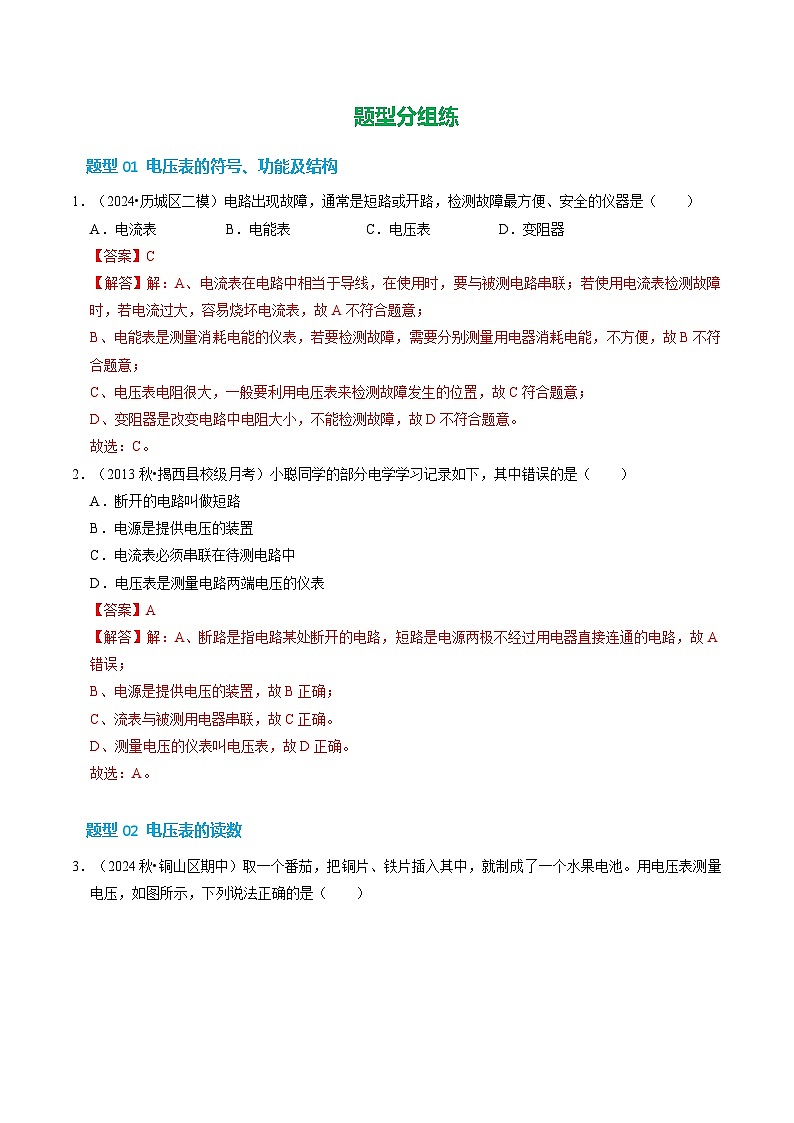

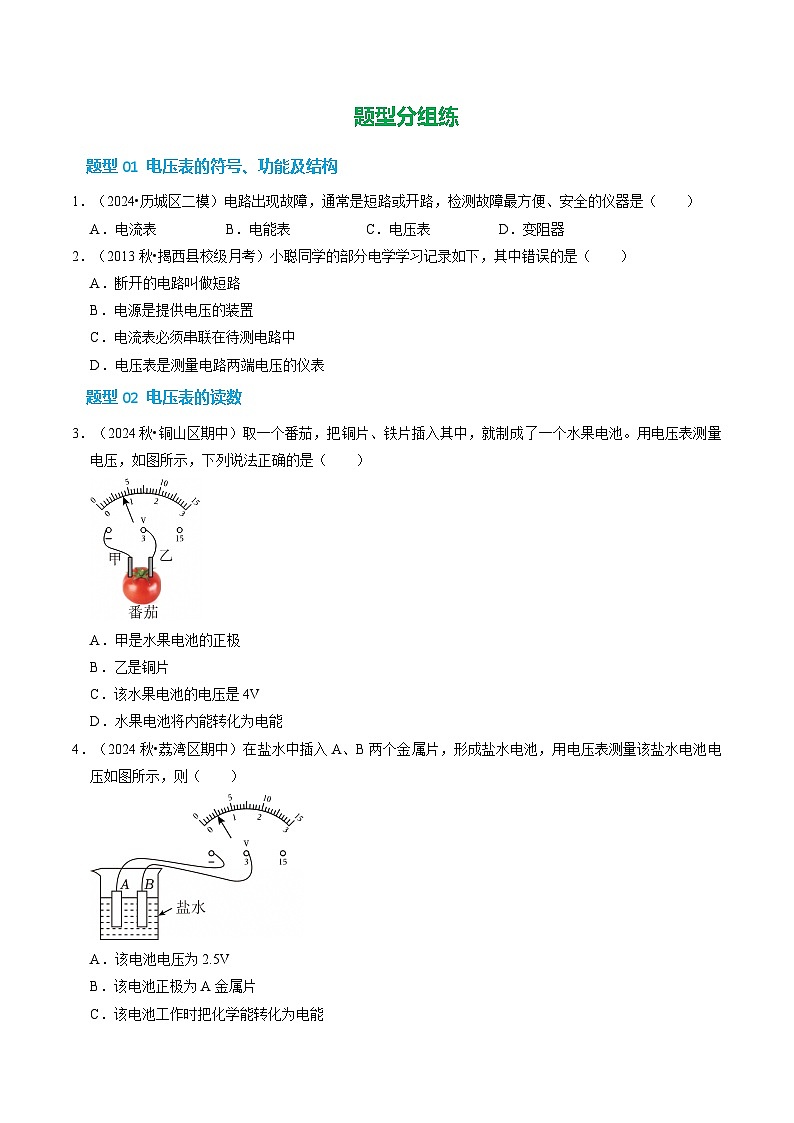

题型分组练
题型01 电压表的符号、功能及结构
1．（2024•历城区二模）电路出现故障，通常是短路或开路，检测故障最方便、安全的仪器是（ ）
A．电流表B．电能表C．电压表D．变阻器
【答案】C
【解答】解：A、电流表在电路中相当于导线，在使用时，要与被测电路串联；若使用电流表检测故障时，若电流过大，容易烧坏电流表，故A不符合题意；
B、电能表是测量消耗电能的仪表，若要检测故障，需要分别测量用电器消耗电能，不方便，故B不符合题意；
C、电压表电阻很大，一般要利用电压表来检测故障发生的位置，故C符合题意；
D、变阻器是改变电路中电阻大小，不能检测故障，故D不符合题意。
故选：C。
2．（2013秋•揭西县校级月考）小聪同学的部分电学学习记录如下，其中错误的是（ ）
A．断开的电路叫做短路
B．电源是提供电压的装置
C．电流表必须串联在待测电路中
D．电压表是测量电路两端电压的仪表
【答案】A
【解答】解：A、断路是指电路某处断开的电路，短路是电源两极不经过用电器直接连通的电路，故A错误；
B、电源是提供电压的装置，故B正确；
C、流表与被测用电器串联，故C正确。
D、测量电压的仪表叫电压表，故D正确。
故选：A。
题型02 电压表的读数

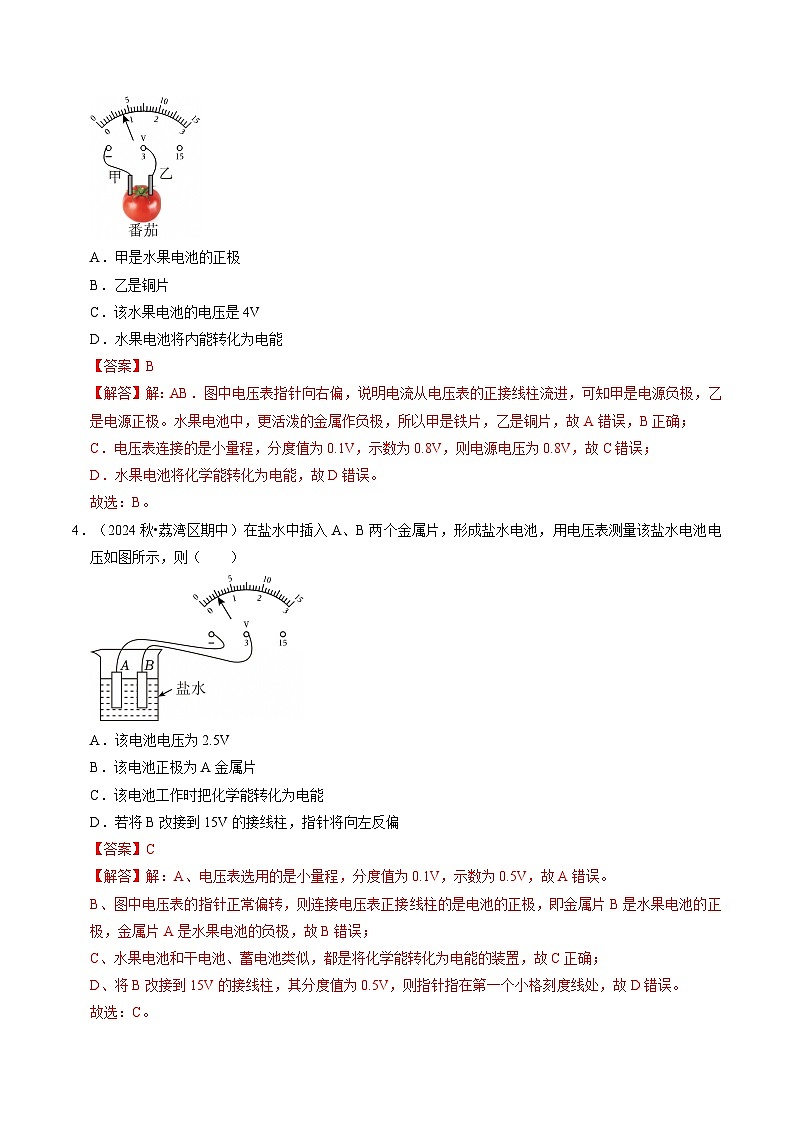

3．（2024秋•铜山区期中）取一个番茄，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压，如图所示，下列说法正确的是（ ）
A．甲是水果电池的正极
B．乙是铜片
C．该水果电池的电压是4V
D．水果电池将内能转化为电能
【答案】B
【解答】解：AB．图中电压表指针向右偏，说明电流从电压表的正接线柱流进，可知甲是电源负极，乙是电源正极。水果电池中，更活泼的金属作负极，所以甲是铁片，乙是铜片，故A错误，B正确；
C．电压表连接的是小量程，分度值为0.1V，示数为0.8V，则电源电压为0.8V，故C错误；
D．水果电池将化学能转化为电能，故D错误。
故选：B。
4．（2024秋•荔湾区期中）在盐水中插入A、B两个金属片，形成盐水电池，用电压表测量该盐水电池电压如图所示，则（ ）
A．该电池电压为2.5V
B．该电池正极为A金属片
C．该电池工作时把化学能转化为电能
D．若将B改接到15V的接线柱，指针将向左反偏
【答案】C
【解答】解：A、电压表选用的是小量程，分度值为0.1V，示数为0.5V，故A错误。
B、图中电压表的指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片B是水果电池的正极，金属片A是水果电池的负极，故B错误；
C、水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置，故C正确；
D、将B改接到15V的接线柱，其分度值为0.5V，则指针指在第一个小格刻度线处，故D错误。
故选：C。

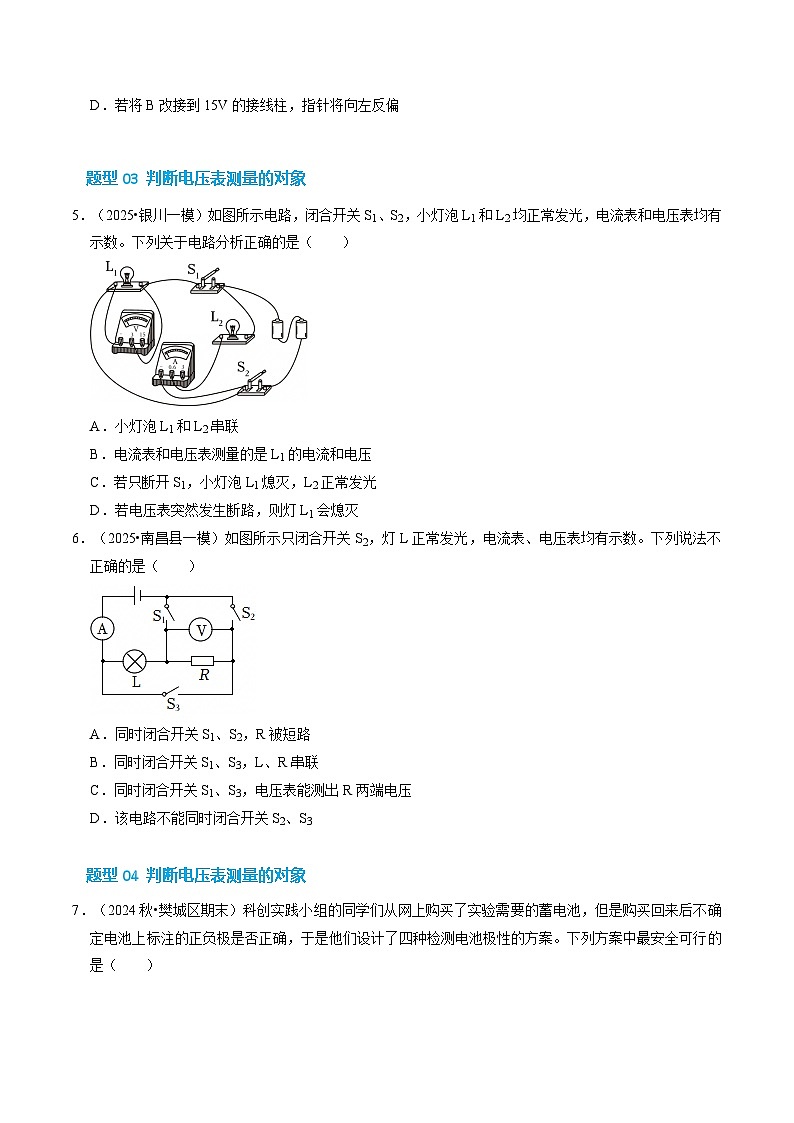

题型03 判断电压表测量的对象
5．（2025•银川一模）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡L1和L2串联
B．电流表和电压表测量的是L1的电流和电压
C．若只断开S1，小灯泡L1熄灭，L2正常发光
D．若电压表突然发生断路，则灯L1会熄灭
【答案】C
【解答】解：如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。则：
A.小灯泡L1和L2并联，故A错误；
B.电流表和电压表测量的是L2的电流和电压，故B错误；
C.若只断开S1，小灯泡L1熄灭，L2正常发光，因为是并联，互不影响，故C正确；
D.电压表与灯L1并联，若电压表突然发生断路，则灯L1不会熄灭，故D错误；
故选：C。
6．（2025•南昌县一模）如图所示只闭合开关S2，灯L正常发光，电流表、电压表均有示数。下列说法不正确的是（ ）
A．同时闭合开关S1、S2，R被短路
B．同时闭合开关S1、S3，L、R串联
C．同时闭合开关S1、S3，电压表能测出R两端电压
D．该电路不能同时闭合开关S2、S3
【答案】B
【解答】解：A、由图可知，同时闭合开关S1、S2，电阻R被短路，灯可以发光，故A正确，不符合题意；
BC、同时闭合开关S1、S3，灯L与电阻R并列连接，是并联关系，电压表能测出R两端电压，故B错误，符合题意，C正确，不符合题意；
D、该电路不能同时闭合开关S2、S3，形成短路，故D正确，不符合题意。
故选：B。
题型04 判断电压表测量的对象
7．（2024秋•樊城区期末）科创实践小组的同学们从网上购买了实验需要的蓄电池，但是购买回来后不确定电池上标注的正负极是否正确，于是他们设计了四种检测电池极性的方案。下列方案中最安全可行的是（ ）
A．B．
C．D．
【答案】B
【解答】解：A．电流表有明确的正负接线柱之分，可以辨别电源的正负极，但电流表不允许直接接到电源两极，容易烧毁电源和电流表不安全，故A错误，不符合题意；
B．电压表有明确的正负接线柱之分，可以辨别电源的正负极，且电压表串联接入电路，此时电路相当于断路，不会损坏用电器，故B正确，符合题意；
C．灯泡没有正负接线柱之分，因此无法辨别电源的正负极，故C错误，不符合题意；
D．电流表有明确的正负接线柱之分，可以辨别电源的正负极，但电路中无开关，不符合电路的组成，故D错误，不符合题意。
故选：B。
8．（2024秋•东城区期末）小东将铜片和锌片分别插入土豆中，制成一个土豆电池。用铜导线将铜片和锌片分别接在电压表的两个接线柱上，观察到电压表指针发生了偏转，如图所示。下列说法正确的是（ ）
A．锌片是土豆电池的正极
B．土豆电池将电能转化为化学能
C．铜导线中的正电荷定向移动形成电流
D．电压表的读数等于土豆电池两端电压
【答案】D
【解答】解：A、根据电压表指针正常偏转，电压表正负接线柱连接正确，铜片连接电压表的“+”接线柱，是正极，故A错误；
B、水果电池工作时，消耗化学能，获得电能，是将化学能转化为电能，故B错误；
C、铜导线中的自由电子定向移动形成电流，故C错误；
D、电压表测量水果电池的电压，电压表的读数等于土豆电池两端电压，故D正确。
故选：D。
创新拓展练
9．（2024秋•杨浦区期末）以下元件中，可以直接连接在电源（电压为6伏）两端的是（ ）
A．电流表（选用0～3A量程）
B．标有“5Ω 1A”字样的变阻器
C．电压表（选用0～15V量程）
D．正常工作电压为3伏的小灯泡
【答案】C
【解答】解：A、电流表不能直接连接到电源两极上，如果直接连接到电源两极上会烧坏电流表，故A不符合题意；
B、“5Ω 1A”的变阻器，最大阻值为5Ω，允许通过的最大电流为1A，当接到电压为6V的电源两端时，电路中的电流最小为I=UR=6V5Ω=1.2A＞1A，故B不符合题意；
C、电压表可以直接连接到电源两极上，且选用0～15V量程，大于电源电压6V，故C符合题意；
D、正常工作电压为3V的小灯泡如果直接接在电压为6V电源两端，会烧坏小灯泡，故D不符合题意。
故选：C。
10．（2024秋•玉溪期末）如图所示中电压表完全相同，其指针均指在刻度盘的中央，以下判断正确的是（ ）
A．R1两端的电压大于R2两端的电压
B．R1两端的电压等于R2两端的电压
C．通过R1的电流大于通过R2的电流
D．图中电压表和所测的电阻是串联
【答案】A
【解答】解：由电路图可知，R1与R2串联，两电压表分别测R1、R2两端的电压；
AB、因两电压表的指针位置相同，但R1两端电压表的量程比R2两端电压表的量程大，所以R1两端的电压大于R2两端的电压，故A正确、B错误；
C、因R1与R2串联，所以通过R1的电流等于通过R2的电流，故C错误；
D、电压表要与被测用电器并联，故D错误。
故选：A。
11．（2024秋•松北区期末）关于电压表的使用，下列说法正确的是（ ）
A．测量前，先估计测量值的范围，再选量程
B．使用前，不用检查指针是否对准零刻度线
C．接入电路时，将电压表与被测用电器串联
D．接入电路时要使电流从负接线柱流入正接线柱流出
【答案】A
【解答】解：A、测量前，先估计测量值的范围，再选电压表量程；故A正确；
B、使用前，要检查指针是否对准零刻度，进行校零；故B错误；
C、电压表应并联在被测电路两端，故C错误；
D、接入电路时，电流都应从电压表的正接线柱流入，负接线柱流出，故D错误。
故选：A。
12．（2024秋•香河县期末）某同学用电压表测电压时，发现闭合开关后电压表指针向左边没有刻度的地方偏转，产生的原因是（ ）
A．电压表烧坏了
B．电路出现断路
C．电压表的量程太小
D．电压表正、负接线柱接反了
【答案】D
【解答】解：闭合开关后电压表指针向左边没有刻度的地方偏转，这说明电压表的正、负接线柱接反了，故D正确。
故选：D。
13．（2025•鼓楼区校级模拟）如图所示是小王用完好的器材做自主探究实验时连接的实物图，则下列说法中正确的是（ ）
A．只闭合S1时，灯泡L1、L2都会发光
B．若灯L1被短路，闭合S1、S2后，电压表和电流表都被烧坏
C．先闭合S1，再闭合S2时，电压表的示数不变
D．若电压表和电流表位置对调，则闭合S1、S2后，电流表有示数
【答案】C
【解答】解：A、只闭合S1时，由于没有闭合S2，因此L2所在支路断开，只有灯泡L1发光、L2不发光，故A错误；
B、若灯L1被短路，闭合S1、S2后，电流会从电源正极经过电流表回负极，电源和电流表会被烧坏，而电压表因为没有电流流过，所以不会被烧坏，故B错误；
C、因为并联电路电源电压等于各支路电压，且各支路互相不影响，电压表测电源电压，所以先闭合S1，再闭合S2时，电压表的示数不变，故C正确；
D、由于电压表相当于断路，若电压表和电流表位置对调，电压表串联在电路中，则闭合S1、S2后，电流表无示数，故D错误。
故选：C。
14．（2025•安徽二模）如图所示电路，甲、乙分别为电压表或电流表，闭合开关后两个灯泡都能发光，则电表甲和乙分别是（ ）
A．都是电压表
B．都是电流表
C．甲是电流表，乙是电压表
D．甲是电压表，乙是电流表
【答案】D
【解答】解：由图可知，甲如果是电流表，灯L1会被短路，所以甲为电压表；
乙如果是电压表，则电路断路，所以乙为电流表，此时两灯并联，闭合开关后两个灯泡都能发光。
故选：D。
15．（2025•英德市一模）如图所示电路中，与小灯泡L并联的电路元件是（ ）
A．开关SB．电压表V
C．电流表AD．滑动变阻器R
【答案】B
【解答】解：由图可知，与小灯泡L并联的电路元件是电压表。
故选：B。
16．（2024秋•莱芜区期末）如图所示的电路，若想电路中各元件均能同时正常工作，对于甲、乙、丙三个电表的判断，下列选项正确的是（ ）
A．电压表 电流表 电流表
B．电流表 电压表 电流表
C．电流表 电流表 电压表
D．电流表 电压表 电压表
【答案】B
【解答】解：由图可知，丙在串联在干路中，如果丙是电压表，则整个电路断路，所以丙是电流表；
乙与定值电阻并联，所以乙是电压表，甲与定值电阻串联，所以甲是电流表，故B正确、ACD错误。
故选：B。
新题速递
17．（2024秋•内江期末）关于电流表和电压表，下列说法中正确的是（ ）
A．电流表应并联在被测电路中，电压表应串联在被测电路两端
B．将电压表接入电路时，应使电流从它的“﹣”接线柱流入，从“+”接线柱流出
C．用电流表测电流时，如果不能估计电流的大小，可以先用较大量程进行快速试触
D．电流表的电阻很大，电压表的电阻很小
【答案】C
【解答】解：A．根据电流表和电压表的使用方法可知，电流表应串联在被测电路中，电压表应并联在被测电路两端，故A错误；
B．根据电压表的使用方法可知，将电压表接入电路时，应使电流从它的“+”接线柱流入，从“﹣”接线柱流出，故B错误；
C．用电流表测电流时，如果不能估计被测电流的大小，可以先用较大量程进行快速试触，再根据指针的偏转情况选取合适的量程，故C正确；
D．电流表的电阻很小，分析电路时可以看成导线；而电压表的电阻很大，分析电路时可以看成断路，故D错误。
故选：C。
18．（2024秋•遵化市期中）下列电学实验操作中，符合规范要求的是（ ）
A．连接电路时，开关处于闭合状态
B．可以直接用导线将电源的正、负极连接
C．测量用电器两端电压时，选用电压表的大量程进行“试触”
D．连接电流表时，让电流从电流表的“﹣”接线柱流进，从“+”接线柱流出
【答案】C
【解答】解：A、电路连线时，为了保护电路，开关应断开，故A错误；
B、直接用导线将电源的正、负极连接，电源会被短路，故B错误；
C、如果电压无法预先估计，先用电压表大量程的接线柱进行试触，故C正确；
D、电流应从电流表的“+”接线柱流进，从“﹣”接线柱流出，这样电流表的指针才能正常偏转，故D错误。
故选：C。
19．（2024秋•普兰店区期中）关于电流表和电压表的使用，下列说法正确的是（ ）
A．两表都可以与被测电路串联使用
B．若有两个量程，一般先用小量程试触
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
【答案】D
【解答】解：A、使用时，电流表要与被测用电器串联，电压表与被测用电器并联，故A错误；
B、为了保护电表不被烧毁，在使用前一般都先用大量程并“试触；故B错误；
C、因为电流表电阻太小，相当于导线，若把电流表直接连接到电源两极，电流会很大，烧坏电流表，所以，不允许把电流表直接连接到电源两极；但电压表可以并联在电源两端，但电压需小于电压表的量程，故C错误；
D、根据电压表、电流表的使用方法：电流都要从“+”接线柱入，从“﹣”接线柱出；故D正确。
故选：D。
20．（2024秋•旌阳区期中）小明同学在一次用有0～3V和0～15V两个量程的电压表测电压时，电压表的“﹣”接线柱已接入电路，在用0～15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）
A．直接接入3V接线拄，然后读数
B．直接接入15V接线柱，然后读数
C．断开开关，接入3V接线柱；闭合开关后读数
D．断开开关，接入15V接线柱；闭合开关后读数
【答案】C
【解答】解：电压表的指针偏转较小，这里读书的误差较大，即应该选用小量程进行测量，所以用0﹣3V的量程，即操作是：断开开关，接入b接线柱；闭合开关后读数。
故选：C。
21．（2024秋•邹城市期中）如图所示，有一电路暗盒，盒内有一电源和一灯泡，A、B、C为表面的三个接线柱。现有一电压表，其正、负接线柱分别与红、蓝两线连接，并去试触暗盒中的三个接线柱，测试结果如表所示，则下列判断中正确的是（ ）
A．A、B间连接的是小灯泡，A、C间连接的是电源，A端接电源正极
B．A、B间连接的是小灯泡，A、C间连接的是电源，C端接电源正极
C．B、C间连接的是小灯泡，A、C间连接的是电源，A端接电源正极
D．A、C间连接的是小灯泡，B、C间连接的是电源，C端接电源正极
【答案】A
【解答】解：红线头接A接线柱、蓝线头接C接线柱，电压表指针偏转较大，说明AC之间只有电源，且A端靠近电池的正极；
红线头接A接线柱、蓝线头接B接线柱，电压表指针不偏转，说明AB之间无电源，接的应该是小灯泡；
红线头接B接线柱、蓝线头试触C接线柱，电压表指针偏转较大，说明BC之间有电源和小灯泡；
红线头接B接线柱、蓝线头试触A接线柱，电压表指针不偏转，说明AB之间无电源，接的应该是小灯泡；
综合以上分析，如图所示：
；故A正确。
故选：A。
22．（2024秋•兰陵县期末）小明将铜片、锌片插入土豆，制成土豆电池，如图甲所示，闭合开关S1，发光二极管发光；为判断土豆电池的正负极，小明将发光二极管更换成电压表，试触开关S2，发现电压表的指针向左偏转，下列说法正确的是（ ）
A．土豆电池将电能转化为光能
B．铜片是土豆电池的正极
C．判断土豆电池正负极时，选择电流表更合适
D．锌片是土豆电池的正极
【答案】B
【解答】解：A、在如图甲所示的工作过程中，其能量转化方式主要是土豆中的化学能，转化为电能，再转化为二极管的光能，故A错误；
BD、如图乙所示，当指针向左偏转时，说明电压表的正负极是反接的，可判断铜片是土豆电池的正极，故B正确，D错误；
C、电流表不能直接接到电源两极上，所以判断土豆电池正负极时，不能选择电流表，故C错误；
故选：B。
23．（2024秋•临澧县期末）一个电源的正负极模糊了，用如图所示的四种实验方法来判断。其中不正确的是（ ）
A．甲：闭合开关后，灯泡发光，则电池的右端是正极
B．乙：闭合开关后，小磁针转至图示位置静止，则电池的左端是正极
C．丙：用开关试触，电流表指针向左偏转，则电池的左端是正极
D．丁：用开关试触，电压表指针向右偏转，则电池的右端是正极
【答案】A
【解答】解：
A、闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确定电源的正负极，故A错误；
B、闭合开关后，小磁针转至图示位置静止，由异名磁极相互吸引知通电螺线管的左端为N极，由安培定则知则通电螺线管中电流的方向，从而知道电池的左端是正极，故B正确；
C、试触时，若电流表的指针向左偏转，则电流表的负接线柱与电源的正极相连，所以电池的左端是电源的正极，故C正确；
D、试触时，若电压表指针向右偏转，则电压表的正接线柱与电源的正极相连，所以电池的右端是电源正极，故D正确。
故选：A。
24．（2024秋•雁塔区校级期中）关于电流表和电压表的使用方法，下列说法正确的是（ ）
A．一般先用较小量程进行快速试触
B．连接时应使标有“﹣”号的接线柱靠近电源的正极
C．必须将电压表和被测的用电器串联
D．在如图所示的量程中，电压表的分度值是0.5V
【答案】D
【解答】解：A、在测未知电流或电压时，通常用大量程进行试触，故A错误；
B、电流表和电压表在使用时，电流必须从正接线柱流入，从负接线柱流出，所以应使标有“﹣”号的接线柱靠近电源的负极，故B错误；
C、电压表必须和被测的用电器并联，故C错误；
D、由图可知，电压表选用的是0至15V量程，分度值为0.5V，故D正确。
故选：D。
25．（2025春•滨城区期末）如图所示电路，甲、乙是电流表或电压表，闭合开关S，电阻R1、R2并联。请判断甲、乙分别是什么表，将电表的符号填在横线上：甲 ，乙 。
【答案】；。
【解答】解：由图可知，如果甲是电流表，则闭合开关S后电阻R2被短路，所以甲是电压表，则乙与电阻R2串联，则乙是电流表。此时电阻R1、R2并联，电流表在R2支路上。
故答案为：；。
26．（2024秋•封开县校级期中）图1中电流表的读数是 0.32 A，图2中电压表的读数是 2.7 V，图3中是闭合开关后用试触法连接电流表时出现的现象，原因是 电流表正负接线柱接反了 。
【答案】0.32；2.7；电流表正负接线柱接反了。
【解答】解：图1中电流表选用小量程，分度值为0.02A，示数为0.32A。
图2中电压表选用小量程，分度值为0.1V，示数为2.7V。
图3中是闭合开关后用试触法连接电流表时出现的现象，指针反偏，说明电流表正负接线柱接反了。
故答案为：0.32；2.7；电流表正负接线柱接反了。
27．（2025•长安区二模）如图所示，电路的电源电压为3V，闭合开关，两灯都发光，但L1的亮度比L2大，电压表示数为1V，则灯泡L2两端的电压为 1 V，通过L1的电流 ＝ L2的电流（选填“＞”“＜”或“＝”）。断开开关，电压表示数为 3 V。
【答案】1；＝；3。
【解答】解：电压表与灯泡L2并联，所以电压表测量灯泡L2的电压，电压表示数是1V，灯泡L2的电压是1V。
由图可知，两个灯泡串联，串联电路的电流处处相等，电流相等。
断开开关，电压表测量电源电压，为3V。
故答案为：1；＝；3。
28．（2025•莘县一模）如图所示电路中，若甲、乙都为电压表，闭合开关S1、S2，两灯都能发光，甲电表测量 L2 两端的电压；若甲、乙都为电流表，只闭合开关S1，L1与L2 并 联，此时乙电表测量的是 L2 的电流。
【答案】L2；并；L2。
【解答】解：由图可知，若甲、乙都为电压表，闭合开关S1、S2，两灯串联，都能发光，甲电表测量L2两端的电压，乙电表测量电源电压；
若甲、乙都为电流表，只闭合开关S1，L1与L2并联，此时甲电表测量干路电流，乙电表测量的是L2的电流。
故答案为：L2；并；L2。
29．（2024秋•东坡区期中）A、B两灯串联，在电路图圆圈中填上“A”或“V”完善电流表和电压表的符号。
【答案】见试题解答内容
【解答】解：由图可知，A、B两灯串联，故中间的圈内应该是电流表，而两侧的圈内填入电压表时，电路刚好是串联，只有一条电流的路径。如图所示。
实验次数
实验过程
实验现象
1
红线头接A接线柱
蓝线头试触C接线柱
偏转较大
蓝线头试触B接线柱
不偏转
2
红线头接B接线柱
蓝线头试触C接线柱
偏转较大
蓝线头试触A接线柱
不偏转
