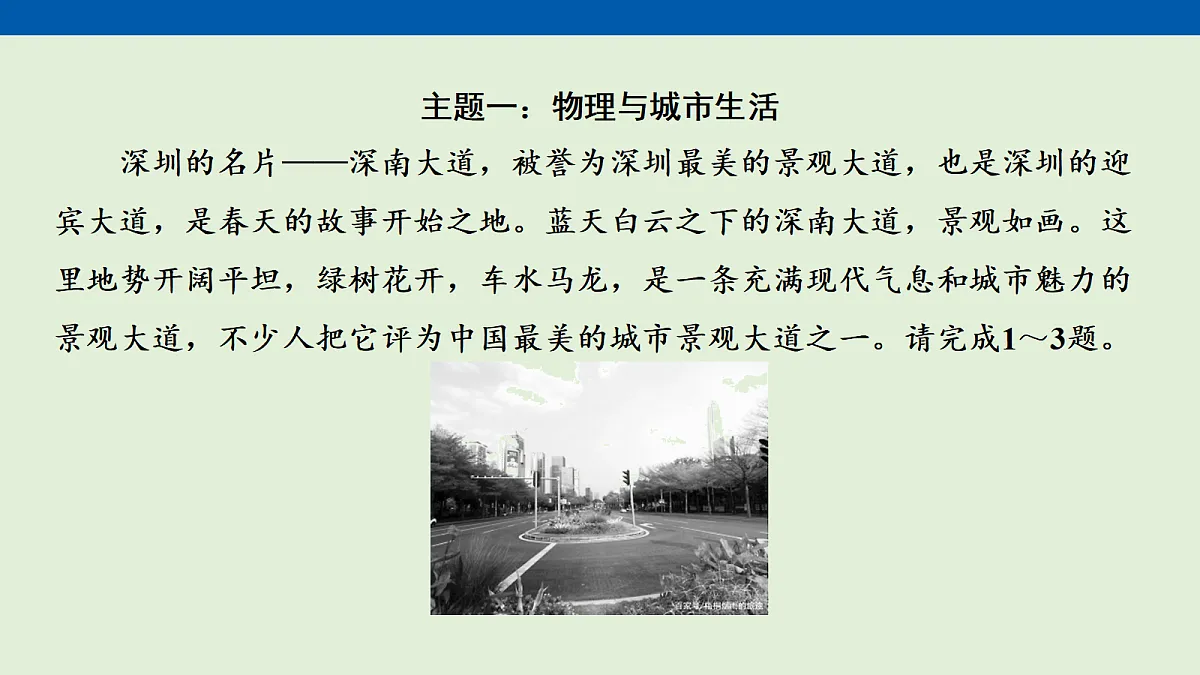

主题一：物理与城市生活
　　深圳的名片——深南大道，被誉为深圳最美的景观大道，也是深圳的迎宾大道，是春天的故事开始之地。蓝天白云之下的深南大道，景观如画。这里地势开阔平坦，绿树花开，车水马龙，是一条充满现代气息和城市魅力的景观大道，不少人把它评为中国最美的城市景观大道之一。请完成1～3题。

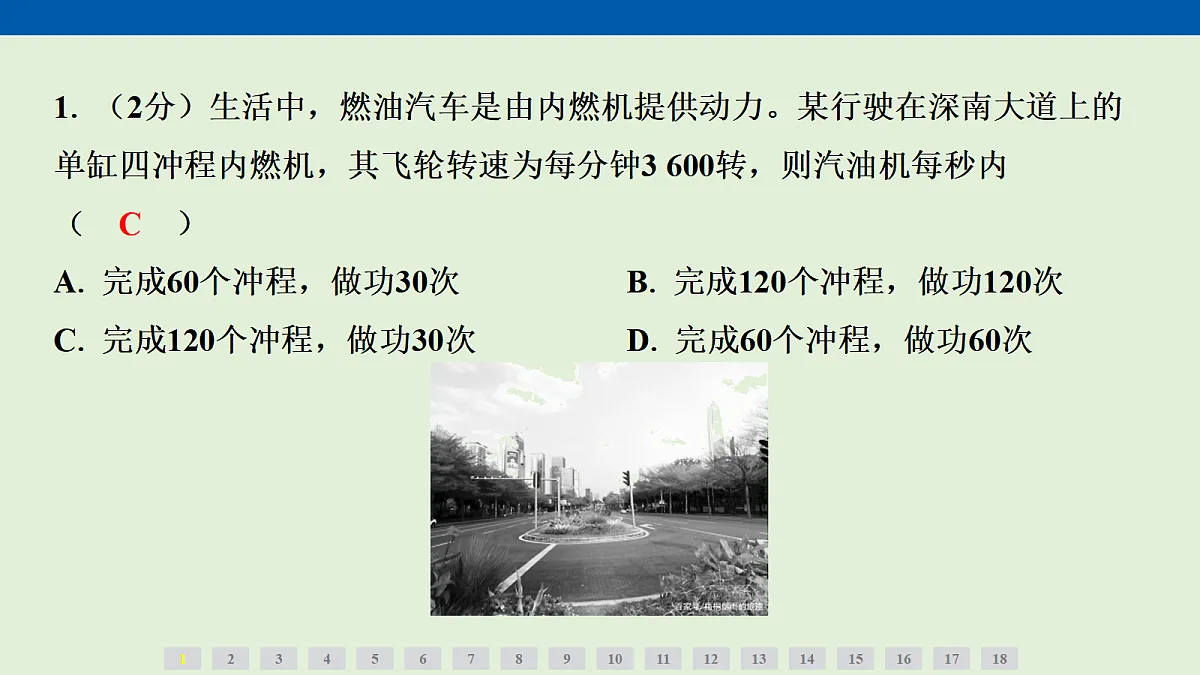

1. （2分）生活中，燃油汽车是由内燃机提供动力。某行驶在深南大道上的单缸四冲程内燃机，其飞轮转速为每分钟3 600转，则汽油机每秒内（　C　）

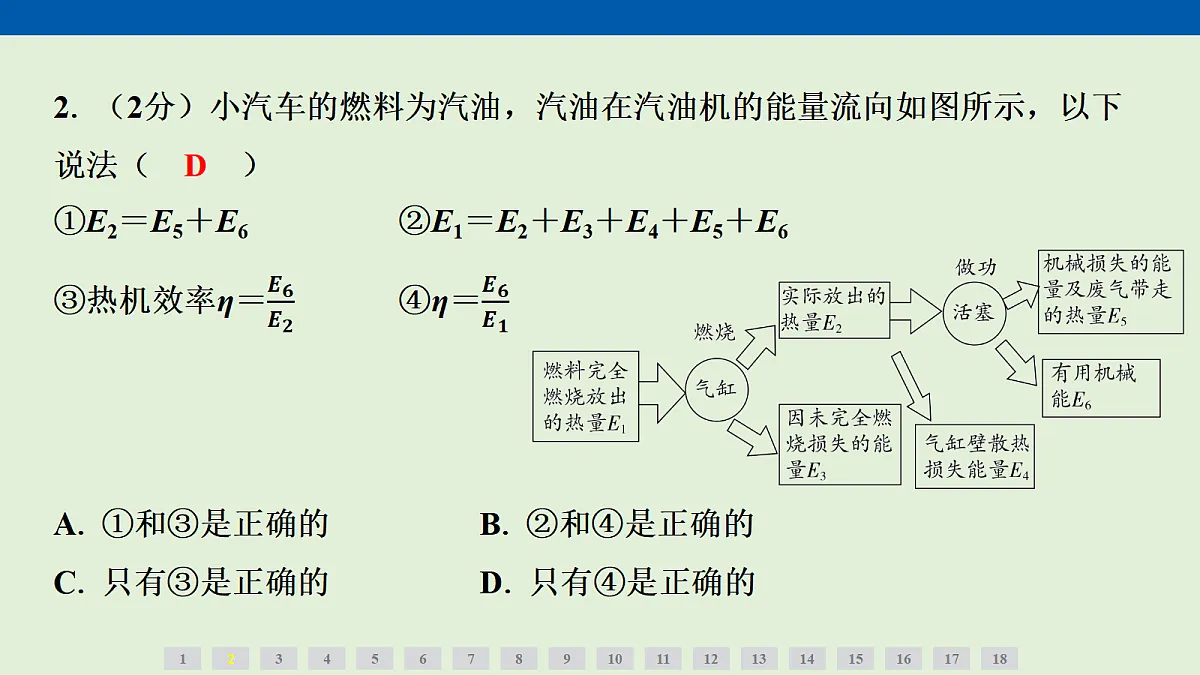

2. （2分）小汽车的燃料为汽油，汽油在汽油机的能量流向如图所示，以下说法（　D　）
①E2＝E5＋E6②E1＝E2＋E3＋E4＋E5＋E6

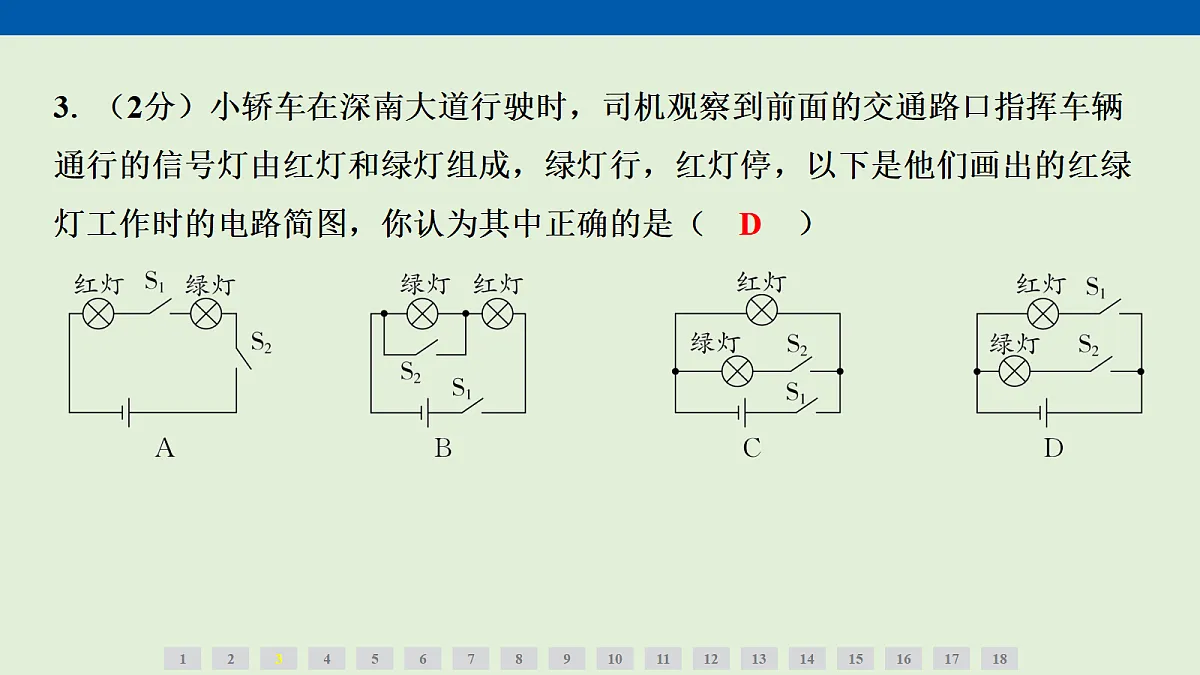

3. （2分）小轿车在深南大道行驶时，司机观察到前面的交通路口指挥车辆通行的信号灯由红灯和绿灯组成，绿灯行，红灯停，以下是他们画出的红绿灯工作时的电路简图，你认为其中正确的是（　D　）

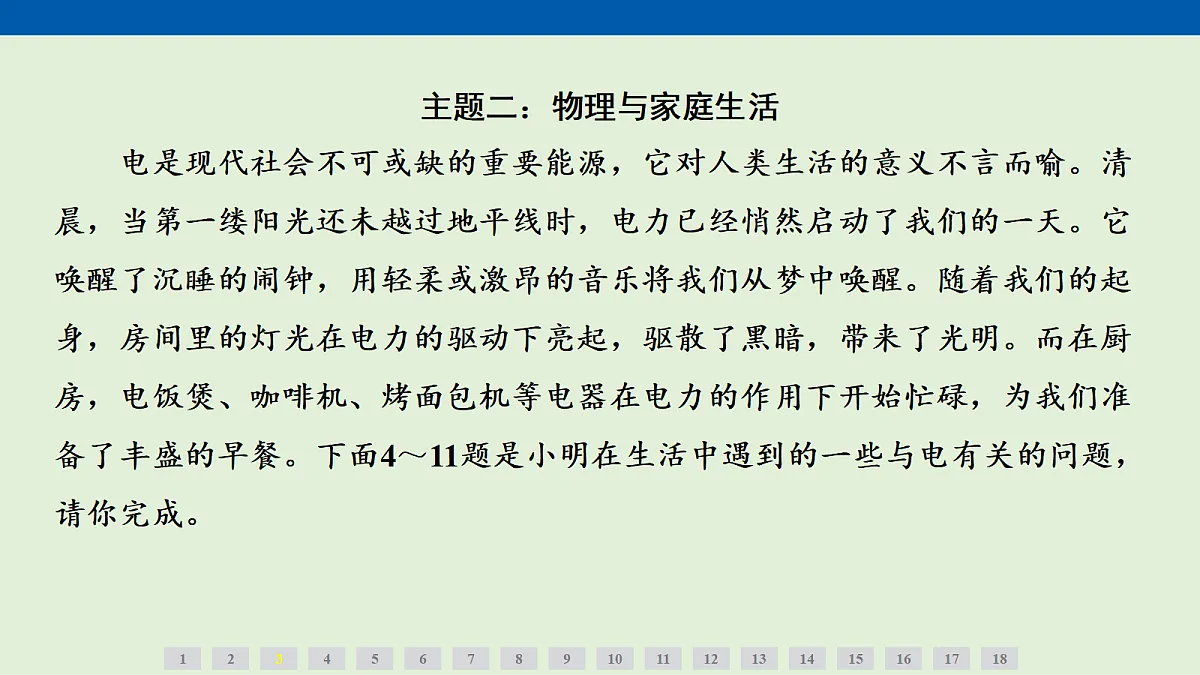

主题二：物理与家庭生活
　　电是现代社会不可或缺的重要能源，它对人类生活的意义不言而喻。清晨，当第一缕阳光还未越过地平线时，电力已经悄然启动了我们的一天。它唤醒了沉睡的闹钟，用轻柔或激昂的音乐将我们从梦中唤醒。随着我们的起身，房间里的灯光在电力的驱动下亮起，驱散了黑暗，带来了光明。而在厨房，电饭煲、咖啡机、烤面包机等电器在电力的作用下开始忙碌，为我们准备了丰盛的早餐。下面4～11题是小明在生活中遇到的一些与电有关的问题，请你完成。

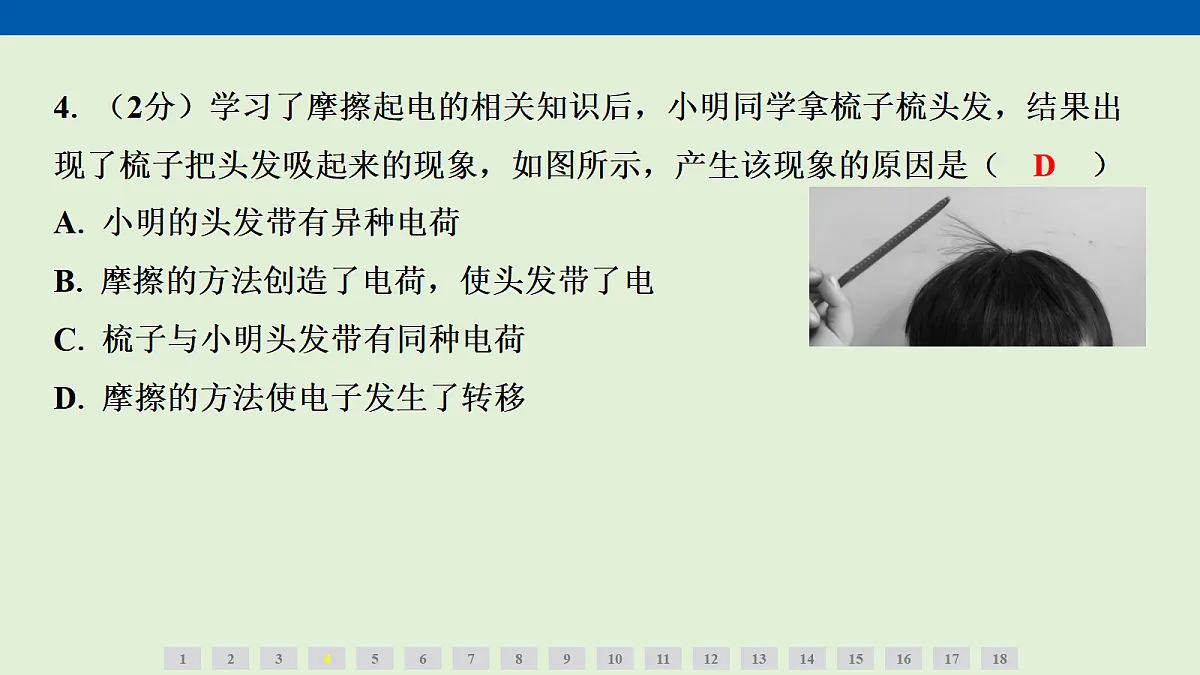

4. （2分）学习了摩擦起电的相关知识后，小明同学拿梳子梳头发，结果出现了梳子把头发吸起来的现象，如图所示，产生该现象的原因是（　D　）

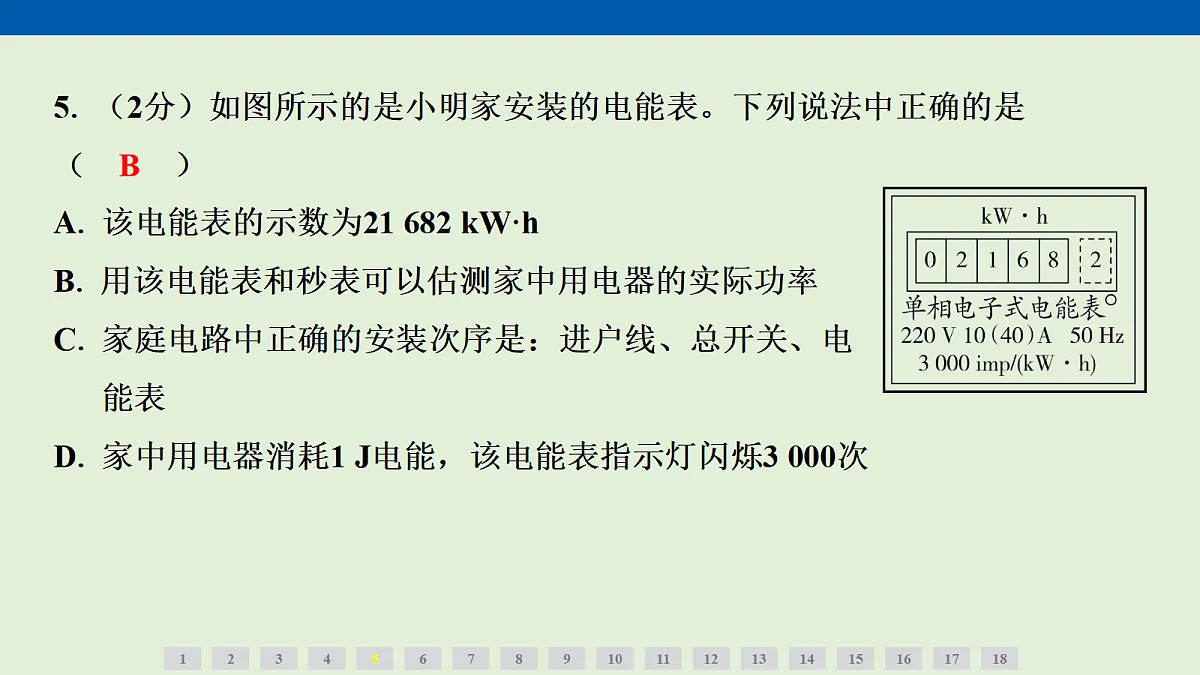

5. （2分）如图所示的是小明家安装的电能表。下列说法中正确的是（　B　）
6. （2分）现有“6 V　3 W”和“12 V　6 W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化，下列说法正确的是（　C　）
7. （2分）如图所示的是放在小明书桌上的台灯的电路图。其工作时，家庭电路的电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（　C　）
8. （1）（2分）闭合开关S，灯L1和L2都能发光，请在图中电路中的圆圈内填上适当的电表（电流表或电压表）
如答案图所示 　 　　
（2）（2分）寒假即将来临，由父、母、小明三人组成的三口之家，要用投票方式决定是否在寒假去北京旅游，如果小明要去，且父母中至少有一位要去，则他们就去旅游。请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在寒假去旅游了。在虚线框内画出电路图，并连接实物图。
9. （3分）如图是部分不同物质的原子核对电子束缚能力强弱的排序图，梳子与图中的 （选填“毛皮”“毛衣”“长白袜”或“棉花”）摩擦最容易起电，且它们摩擦后梳子带 （选填“正”或“负”）电，将用毛皮摩擦过的梳子接触原来不带电的验电器的金属球，其金属箔片会相互 （选填“排斥”或“吸引”）。
10. （3分）如图甲所示是某电动汽车充电站的一排充电桩，这些充电桩是 （选填“串联”或“并联”）的；为了飞行安全，航公司允许乘客随身携带0.16 kW·h以下的可充电设备。乘客 （选填“可以”或“不可以”）将电池容量约为2 000 mA·h、电压为20 V的笔记本电脑带上民航飞机。如图乙所示，小明用测电笔检查家庭电路，电路中画“×”处表示该处断路，开关闭合后，用测电笔测试电路中的A点，测电笔氖管 （选填“会”或“不会”）发光。
11. （2分）随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图所示是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（用电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的电阻将 （选填“变大”“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中 ⁠（选填“R0”或“R”）两端。
主题三：物理探究与实践
12. （5分）如图1所示，甲、乙、丙三图中的装置完全相同，燃料的质量相等，烧杯内的液体质量和初温也相同。
（1）比较不同燃料的热值，应选择 两图进行实验，燃料完全燃烧放出的热量的多少是通过 （选填“温度计示数”或“加热时间”）来反映的。（2）若想利用上述装置估测燃料的热值，那么还需要补充的实验仪器是天平，利用此实验方法计算出的热值将比真实值 （选填“偏大”或“偏小”）。
（3）比较不同物质吸热升温的特点，应选择甲和丙两图进行实验，可以采用方法一：吸收相同热量，比较升高的温度；也可以采用方法二：升高相同温度比较吸收热量的多少。比热容的概念是采用 （选填“方法一”或“方法二”）的方法来定义的。（4）如果质量和初始温度均相同的a、b两种液体，吸热后它们的温度随时间变化的图像如图2所示，由图可以看出，液体 的吸热能力强。
13. （5分）在“探究串联电路中电流、电压的特点”时，设计实验如下。探究一：串联电路中电流的特点
（1）在连接实物电路时，开关应处于 状态。（2）第2次实验中，B点的电流表示数如图乙所示，则电流为 A。
（3）实验数据记录如表，分析数据可得：串联电路中电流 ⁠ ⁠。
探究二：串联电路中电压的特点
（4）用电压表正确测量灯泡L1两端的电压之后（图丙），不能只将A点的导线接到C点测L2两端的电压，原因是 ⁠。
（5）做实验时选用不同规格的小灯泡重复多次实验，这样做的目的是 ⁠。
电压表正负接线柱会接反　
14. （6分）小科在探究电流与电阻的关系实验中，连接了如图甲所示的电路，其中电源电压恒为9 V。定值电阻R有5 Ω、10 Ω、15 Ω、20 Ω和25 Ω 5个规格。
（1）闭合开关前应将滑动变阻器的滑片调至 （选填“a”或“b”）端。（2）实验过程中，需要更换定值电阻，每次更换电阻后的操作是 ⁠ ⁠。（3）小科根据测得的数据，绘制出电流I与电阻R的关系图像，如图乙所示，则该实验的结论是 ⁠。
滑动变阻器使电压表示数为2.5 V　
电压一定时，电流与电阻成反比　
（4）小科在实验中选择的滑动变阻器的规格是 （填字母）。
（5）小科将定值电阻R替换为小灯泡，闭合开关后，移动滑动变阻器滑片，测出了多组小灯泡的电流值与电压值，并绘制出图丙。当小灯泡两端电压为1.5 V时，小灯泡的电阻是 Ω；从图丙可知，通过小灯泡的电流和它两端的电压不成正比，原因是 ⁠。
温度升高，灯丝电阻变大　
15. （5分）小亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图（a）所示。其中电源电压为4 V且恒定不变，电压表测量范围为0～3 V，R0是定值电阻，阻值为300 Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示。试计算：
（1）闭合开关S后，当环境温度为40 °C时，电压表的示数是多少？
（2）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
16. （8分）图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。电源电压为3 V，R是调节亮度的变阻器，最大电阻为10 Ω。灯L标有“2.5 V　0.5 W”字样。忽略温度对电阻的影响。求：
（1）灯L正常发光时的电阻；
（2）灯L正常发光时，变阻器R工作10 min产生的热量；
（3）电源电压降为2.7 V后，灯L的最小实际功率。
17. （7分）项目式学习小组想研究如图所示的这款能自动回洗抹布的拖地机器人，它能根据需求设置抹布的干湿程度。
【项目研究】项目组猜想脱水效率可能跟抹布的材料、脱水转速、脱水时间有关，探究过程及数据记录如下：
【解释交流】①请根据数据计算第1次实验的脱水效率为 ⁠％。②请你找出该探究过程中的一处不足： ⁠ ⁠。③分析证据可知：使拖地机器人脱水效率达到最高且最省电的办法是 ⁠ ⁠ ⁠。
探究脱水效率与材料的关系，没
有控制湿抹布的质量不变　
用雪尼尔材料，脱水转速为600 r/min，脱水时间为50 s，脱水效率最高，且
（2）为了优化拖地模式，项目组同学设计了自动检测污渍功能和根据污渍情况增减拖地压力功能的模型图，如甲图所示。小灯泡L发出的光经地面反射到光敏电阻R上，有污渍处反光量E较小。R的电阻随反光量E的变化如图乙所示，产品指标评价表如下：

①开关闭合时，抹布对地板的压力大于开关断开时的压力，则磁铁的上端应为 极。若电源电压恒为6 V，小灯泡电阻RL＝10 Ω且保持不变，流过电磁铁的电流每改变0.04 A，压力就改变1 N，则地面反光量从40 cd降低到5 cd的过程中，压力 （选填“增加”或“减小”）了 N（电磁铁电阻忽略不计）。
②根据产品指标评价表，请你对该模型的两项指标作出等级评价： ⁠ ⁠。
18. （8分）阅读下面短文并回答问题。
　　图甲是我国自主研制生产的一种环保混合动力实验汽车。该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量；当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。为了保护蓄电池，当电池使用到剩下最大容量的20％时停止供电。测试人员驾驶该车在平直公路上以50 km/h 的速度匀速行驶1 h，观察仪表盘，发现这段时间内燃机消耗燃油10 kg，蓄电池储存的能量由最大值的30％增大至最大值的80％。该车行驶时所受阻力f和车速v的关系如图乙所示，汽车的某些参数如下表所示。（燃油热值q＝4.0×107 J/kg）
（1）该混合动力汽车的内燃机是一台单缸四冲程汽油机，图丙是汽油机的 冲程，若飞轮转速是1 800 r/min，则每秒对外做功 ⁠次；车辆在转弯时，左前转向灯L1和左后转向灯L2同时发光，同时熄灭，则它们的连接方式是 ⁠。
（2）下列说法正确的是 ⁠。
（3）“吨百公里能耗”是衡量新能源汽车的一项重要指标。“J/（100 km·t）”是指车辆消耗的能量与行驶路程和车辆总质量乘积的比值。则该车在测试过程中的吨百公里能耗为 J/（km·kg），汽车的能量利用率为 ⁠。
（4）在汽车的测试过程中，若只用蓄电池提供动力，且假设电能全部转化为机械能。①该车在电池充满电的情况下以25 km/h的速度最多可行驶 km；②该车所能达到的最大速度为 km/h。
1. C　2.D　3.D　4.D　5.B　6. C　7.C
（4）电压表正负接线柱会接反（5）使结论更具普遍性
14. （1）b （2）调节滑动变阻器使电压表示数为2.5 V
（3）电压一定时，电流与电阻成反比（4）B
（5）7.5　温度升高，灯丝电阻变大
9. 毛皮　负　排斥　10.并联　可以　会　11.变大　R0
12. （1）甲、乙　温度计示数　（2）偏小　（3）方法二　（4）b
15. 解：（1）由题电路图可知，R0与R1串联，电压表测R0两端的电压，
由题图（b）可知，当环境温度为40 °C时，热敏电阻R1＝200 Ω，
因串联电路中总电阻等于各分电阻之和，
电压表的示数：U0＝IR0＝0.008 A×300 Ω＝2.4 V；
（2）由题意可知，电压表示数允许的最大值为3 V，此时电路能够测量的温度最高，因串联电路中各处的电流相等，所以，此时电路中的电流为：
因串联电路两端的电压等于各部分电路两端的电压之和，所以，此时R1两端的电压：U'1＝U－U0'＝4 V－3 V＝1 V，
由题图（b）可知，热敏电阻的阻值为100 Ω时对应温度为80 °C，即此电路所允许的最高环境温度为80 °C。
根据串联分压知识可知，变阻器两端的电压为U2＝U－U1＝3 V－2.5 V＝0.5 V，变阻器R工作10 min产生的热量Q＝W＝U2It＝0.5 V×0.2 A×10×60 s＝60 J；
