期末复习检测题2(含答案）人教版物理九年级全一册

这是一份期末复习检测题2(含答案）人教版物理九年级全一册，共11页。试卷主要包含了单项选择题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

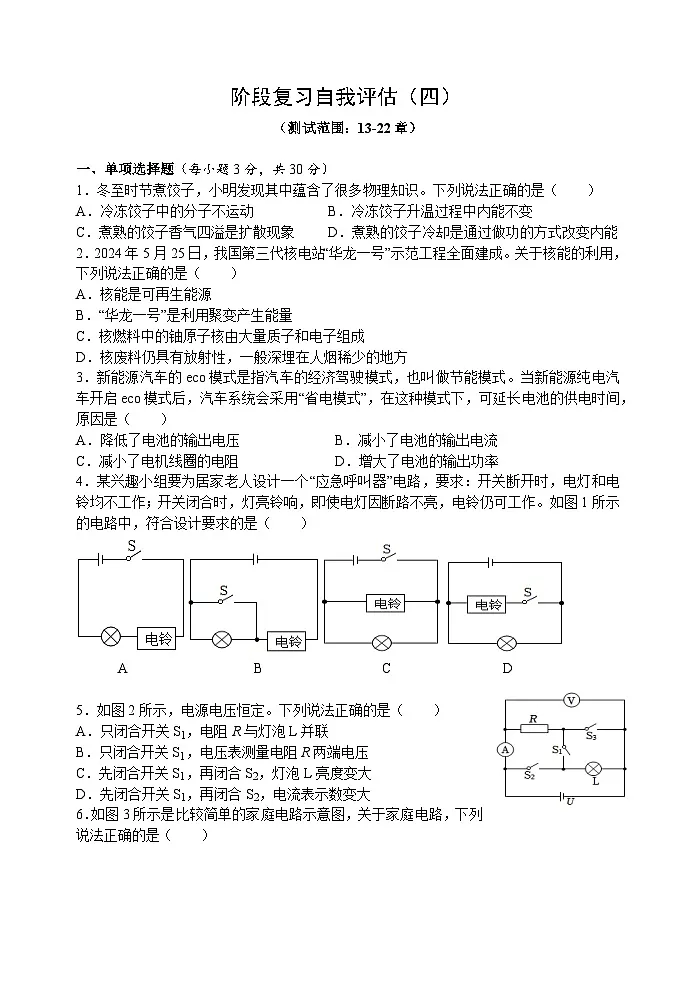

一、单项选择题（每小题3分，共30分）
1．冬至时节煮饺子，小明发现其中蕴含了很多物理知识。下列说法正确的是（ ）
A．冷冻饺子中的分子不运动 B．冷冻饺子升温过程中内能不变
C．煮熟的饺子香气四溢是扩散现象 D．煮熟的饺子冷却是通过做功的方式改变内能
2．2024年5月25日，我国第三代核电站“华龙一号”示范工程全面建成。关于核能的利用，下列说法正确的是（ ）
A．核能是可再生能源
B．“华龙一号”是利用聚变产生能量
C．核燃料中的铀原子核由大量质子和电子组成
D．核废料仍具有放射性，一般深埋在人烟稀少的地方
3．新能源汽车的ec模式是指汽车的经济驾驶模式，也叫做节能模式。当新能源纯电汽车开启ec模式后，汽车系统会采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A．降低了电池的输出电压 B．减小了电池的输出电流
C．减小了电机线圈的电阻 D．增大了电池的输出功率
4．某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图1所示的电路中，符合设计要求的是（ ）
A B C D
5．如图2所示，电源电压恒定。下列说法正确的是（ ）
A．只闭合开关S1，电阻R与灯泡L并联
B．只闭合开关S1，电压表测量电阻R两端电压
C．先闭合开关S1，再闭合S2，灯泡L亮度变大
D．先闭合开关S1，再闭合S2，电流表示数变大

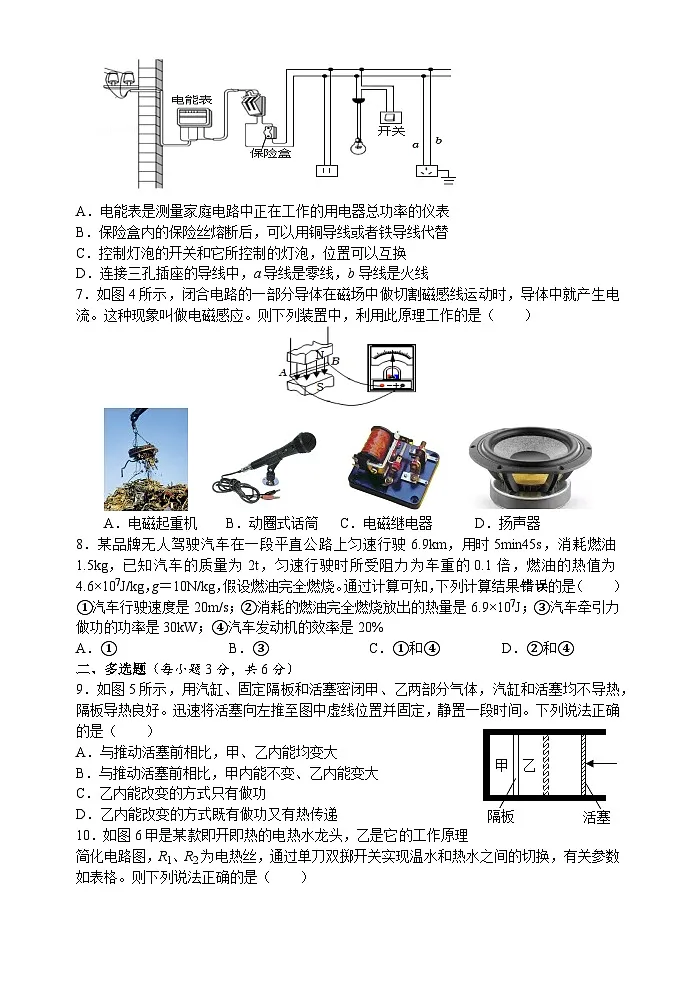

6．如图3所示是比较简单的家庭电路示意图，关于家庭电路，下列说法正确的是（ ）
A．电能表是测量家庭电路中正在工作的用电器总功率的仪表
B．保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C．控制灯泡的开关和它所控制的灯泡，位置可以互换
D．连接三孔插座的导线中，a导线是零线，b导线是火线
7．如图4所示，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。这种现象叫做电磁感应。则下列装置中，利用此原理工作的是（ ）

A．电磁起重机 B．动圈式话筒 C．电磁继电器 D．扬声器
8．某品牌无人驾驶汽车在一段平直公路上匀速行驶6.9km，用时5min45s，消耗燃油1.5kg，已知汽车的质量为2t，匀速行驶时所受阻力为车重的0.1倍，燃油的热值为4.6×107J/kg，g＝10N/kg，假设燃油完全燃烧。通过计算可知，下列计算结果错误的是（ ）
①汽车行驶速度是20m/s；②消耗的燃油完全燃烧放出的热量是6.9×107J；③汽车牵引力做功的功率是30kW；④汽车发动机的效率是20%
A．①B．③C．①和④D．②和④
二、多选题（每小题3分，共6分）
9．如图5所示，用汽缸、固定隔板和活塞密闭甲、乙两部分气体，汽缸和活塞均不导热，隔板导热良好。迅速将活塞向左推至图中虚线位置并固定，静置一段时间。下列说法正确的是（ ）
A．与推动活塞前相比，甲、乙内能均变大
B．与推动活塞前相比，甲内能不变、乙内能变大
C．乙内能改变的方式只有做功
D．乙内能改变的方式既有做功又有热传递

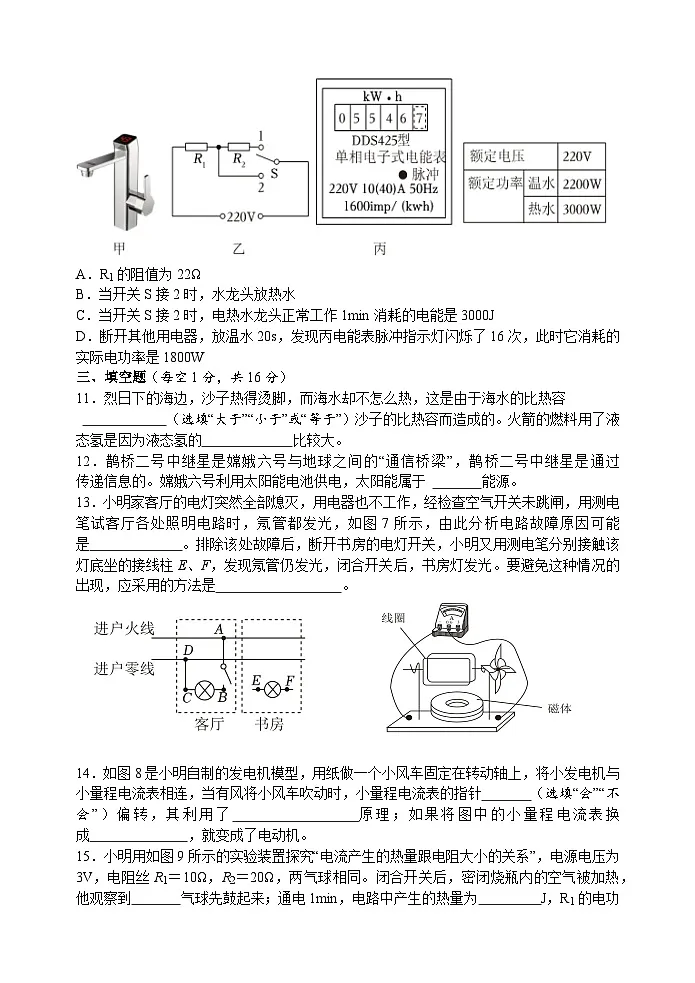

10．如图6甲是某款即开即热的电热水龙头，乙是它的工作原理简化电路图，R1、R2为电热丝，通过单刀双掷开关实现温水和热水之间的切换，有关参数如表格。则下列说法正确的是（ ）
A．R1的阻值为22Ω
B．当开关S接2时，水龙头放热水
C．当开关S接2时，电热水龙头正常工作1min消耗的电能是3000J
D．断开其他用电器，放温水20s，发现丙电能表脉冲指示灯闪烁了16次，此时它消耗的实际电功率是1800W
三、填空题（每空1分，共16分）
11．烈日下的海边，沙子热得烫脚，而海水却不怎么热，这是由于海水的比热容
（选填“大于”“小于”或“等于”）沙子的比热容而造成的。火箭的燃料用了液态氢是因为液态氢的 比较大。
12．鹊桥二号中继星是嫦娥六号与地球之间的“通信桥梁”，鹊桥二号中继星是通过 传递信息的。嫦娥六号利用太阳能电池供电，太阳能属于 能源。
13．小明家客厅的电灯突然全部熄灭，用电器也不工作，经检查空气开关未跳闸，用测电笔试客厅各处照明电路时，氖管都发光，如图7所示，由此分析电路故障原因可能是 。排除该处故障后，断开书房的电灯开关，小明又用测电笔分别接触该灯底坐的接线柱E、F，发现氖管仍发光，闭合开关后，书房灯发光。要避免这种情况的出现，应采用的方法是 。

14．如图8是小明自制的发电机模型，用纸做一个小风车固定在转动轴上，将小发电机与小量程电流表相连，当有风将小风车吹动时，小量程电流表的指针 （选填“会”“不会”）偏转，其利用了 原理；如果将图中的小量程电流表换成 ，就变成了电动机。
15．小明用如图9所示的实验装置探究“电流产生的热量跟电阻大小的关系”，电源电压为3V，电阻丝R1＝10Ω，R2＝20Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到 气球先鼓起来；通电1min，电路中产生的热量为 J，R1的电功率为 W。

16．如图10甲所示，电源电压恒定不变，R1的阻值为10Ω，图乙是小灯泡L的电流与电压关系的图像。当只闭合S1、S2时，电压表示数为2V，通过小灯泡的电流为 A，电源电压为 V；当只闭合S2、S3时，电压表示数为4V，电路在1min内消耗的电能为 J。
四、作图题（每小题2分，共4分）
17．请在图11中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。

18．如图12甲是桌面摆件悬空灯泡，图乙是其结构图。小磁针靠近底座静止时如图所示。请在图中标出：
（1）灯泡底部的磁极（用“N”或“S”表示）；
（2）电磁铁电源上方的极性（用“+”或“﹣”表示）；
（3）磁感线的方向。
五、实验探究题（第19题8分，第20题6分，第21题8分，共22分）
19．为了探究并联电路中干路电流与各支路电流的关系，某同学设计了如图13所示的电路。
（1）实验中选用规格 （选填“相同”“不同”）的小灯泡实验。
（2）分析表中实验数据可知：并联电路中 。
（3）实验过程中，灯泡L2突然熄灭，而灯泡L1仍发光，电流表A的示数会 （选填“变大”“变小”或“不变”）。
（4）若第1次实验中两只灯泡灯丝长度相同、材料相同，灯泡 的灯丝更细。
20．小明和小红为了测量灯泡电阻设计了如图14甲所示的电路图并进行实验。
（1）闭合开关前，应将滑动变阻器的滑片移至其阻值最 处。
（2）闭合开关，观察不到灯泡发光，但电流表指针正常偏转，小明认为灯丝断了。小红说：“灯泡和电流表是 联的，若灯丝断了，电流表指针不会偏转。”
（3）移动滑片至灯泡发光，当电压表示数为1V时，电流表示数如图乙所示，此时灯泡电阻为 Ω。
（4）他们发现：多次正确实验得出的灯泡电阻差距较大。为找到灯泡电阻变化的原因，你认为实验中还需关注灯泡 的变化。
21．小明和小华在探究“电流与电阻的关系”时，实验电路如图15甲所示。
（1）请用笔画线代替导线将图甲所示电路补充完整。
（2）正确连接电路，闭合开关前，滑动变阻器的滑片P应置于最 （选填“左”或“右”）端。闭合开关，观察到电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，则原因可能是定值电阻R 。
（3）排除故障后，小明换用不同的电阻，控制电压表示数不变进行实验，将实验数据记录在上表中，并作出I﹣R图像，如图乙。小华认为小明所绘图像不合理，其理由是 。
（4）小明和小华发现，由I﹣R图像不能确定电流与电阻的定量关系，于是他们进一步分析数据特点，作出了图像，如图丙，分析其特点，可得出：当导体两端电压一定时，通过导体的电流与导体的电阻成 比。
（5）小明和小华对实验进行了反思：若再换用两个定值电阻，增加两组数据，使数据点分布合理，有利于绘出的图像更好的反映电流与电阻的关系，你建议选用
（选填“4Ω、7Ω”或“12Ω、18Ω”）的定值电阻。
小明和小华找到一卷规格为10Ω/m的镍铬合金丝（无绝缘表层），截取了长度为0.4m、0.7m、1.2m、1.8m的四段，对应阻值为4Ω、7Ω、12Ω、18Ω。分别将它们绕成螺旋状后，两端缠绕在接线柱上固定，制成了四个简易定值电阻，如图16所示。在老师的帮助下，他们对制作的电阻进行了测量检验，发现测量值均偏小，且有的偏小值较大，原因可能是 。
六、计算题（第22题8分，第23题10分，共18分）
22．水暖电热毯以其温润环保的加热方式成为部分人群冬天御寒的新宠。图17甲是一款具有高、低两挡加热功能的水暖电热毯，其简化电路如图乙所示，其中两个加热电阻的阻值相同。该款电热毯低温挡的额定电流为0.25A；高温挡正常工作20min可将毯内1.1kg的水从15℃加热到40℃。已知水的比热容为4.2×103J/（kg•℃），求该款电热毯：
（1）加热电阻的阻值。
（2）高温挡正常工作时的加热效率。
23.随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。
为了保障安全，潜水员潜水时会佩戴如图18甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U＝6V且恒定不变，定值电阻R0＝15Ω，电压表量程为0∼3V，Rp是阻值随水深度变化的电阻，其变化关系图象如图丙所示，Rp允许通过的最大电流为0.24A。求：
（1）深度表在水面上时，电路中的电流（计算结果保留一位小数）；
（2）电压表示数为2V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
阶段复习自我评估（四）
一、单项选择题
1．C 2．D 3．B 4．C 5．C 6．D 7．B
8．B 解析：①汽车行驶的时间为：t＝5min45s＝345s，汽车的行驶速度为：v＝＝＝20m/s，故①正确；②消耗的燃油完全燃烧放出的热量为：Q放＝mq＝1.5kg×4.6×107J/kg＝6.9×107J，故②正确；
③汽车匀速行驶时所受牵引力与阻力是一对平衡力，大小相等，所以汽车匀速行驶时所受牵引力为：F＝f＝0.1G＝0.1mg＝0.1×2×103kg×10N/kg＝2×103N，汽车牵引力做功的功率是：P＝＝＝Fv＝2×103N×20m/s＝4×104W＝40kW，故③错误；④该汽车牵引力所做的功为：W＝Fs＝2×103N×6.9×103m＝1.38×107J，汽车发动机的效率η＝×100%＝×100%＝20%，故④正确。
二、多选题
9．AD
10．BD 解析：由图乙可知，当开关S接1时，R1与R2串联，此时电路中的总功率为：，当开关S接2时，R1单独工作，此时电路中的总功率为：，因电源电压为220V不变，R1+R2＞R1，所以P1＜P2，即开关S接1时，电热水龙头处于温水挡，开关S接2时，电热水龙头处于热水挡，电热水龙头处于热水挡时，只有R1工作，则电阻R1的阻值为：，故A错误，B正确；开关S接2时，是热水挡，电热水龙头正常工作1min消耗的电能为：，故C错误；电能表脉冲指示灯闪烁16次，热水器实际消耗的电能为：，热水器的实际功率为：，故D正确。
三、填空题
11．大于；热值
12．电磁波；可再生
13．进户零线断路；开关接在灯泡与火线之间
14．会；电磁感应；电源（电池）
15．乙；18；0.1
解析：由图可知电阻丝R1与R2串联接入电路中，通过两者的电流相等，根据电功率的推导式P＝I2R可得，电流相同时，电阻越大，电功率越大，所以R2消耗的电功率更大，相同时间内产生的热量更多，烧瓶内的空气受热膨胀得更快，所以乙气球先鼓起来。因为电阻丝R1与R2串联，则R总＝R1+R2＝10Ω+20Ω＝30Ω，电路中的电流为，通电1min电路产生的热量为Q＝I2R总t＝0.1A×0.1A×30Ω×60s＝18J，电阻丝R1的电功率为P1＝I2R1＝0.1A×0.1A×10Ω＝0.1W。
16．0.6；8；384
解析：由图可知，当只闭合S1、S2时，R1、L串联，电压表测量灯泡L两端的电压；由图乙可知，当小灯泡两端的电压为2V时，通过小灯泡的电流为0.6A；根据串联电路的电流特点和欧姆定律可知，R1两端的电压：U1＝IR1＝0.6A×10Ω＝6V，根据串联电路的电压特点可知，电源电压：U＝UL+U1＝2V+6V＝8V；当只闭合S2、S3时，R2与L串联，电压表测量灯泡L两端的电压；根据图乙可知，当小灯泡两端的为4V时，通过小灯泡的电流为0.8A，根据串联电路的电流特点可知，电路中的电流为0.8A，电路在1min内消耗的电能：W＝UI′t＝8V×0.8A×1×60s＝384J。
四、作图题
17．如图1所示
18．如图2所示
五、实验探究题
19．（1）不同 （2）干路电流等于各支路电流之和 （3）变小 （4）L2
20．（1）大 （2）串 （3）5 （4）温度
21．（1）如图3所示 （2）右；断路 （3）由图乙已有数据可知，电流与电阻不是线性关系，各相邻数据点之间不能简单的用直线相连，应该拟合为平滑的曲线 （4）反 （5）4Ω、7Ω （6）镍铬合金丝两端有一部分缠绕在接线柱上，导致有效长度变短
六、计算题
22．解：（1）由图乙可知，当开关接低温挡时，只有一个加热电阻工作，此时电热毯的额定电流为0.25A，
由I＝可知，加热电阻的阻值：R＝＝＝880Ω；
（2）由图乙可知，当开关接高温挡时，两个加热电阻R并联，
高温挡工作时的总功率：P高＝+＝2＝2×＝110W，
高温挡工作20min消耗的电能：W＝P高t′＝110W×20×60s＝1.32×105J，
水吸收的热量：Q吸＝cm（t－t0）＝4.2×103J/（kg•℃）×1.1kg×（40℃﹣15℃）＝1.155×105J，
高温挡正常工作时的加热效率：η＝×100%＝×100%＝87.5%。
23．解：（1）由图乙可知，该电路为R0和RP的串联电路，电压表测R0两端的电压；
深度表在海面上时，即h＝0m时，由图丙可知，此时RP＝40Ω，
由串联电路的电阻特点和欧姆定律可知电路中的电流为：
I＝＝＝≈0.1A；
（2）已知电压表示数为2V时，即R0两端的电压为U0＝2V，
通过R0的电流为I0＝＝＝A，即电路中的电流为I′＝I0＝A，
由串联电路的电压特点可知RP两端的电压为：UP＝U﹣U0＝6V﹣2V＝4V，
则此时RP的阻值为：RP′＝＝＝30Ω，
由图丙可知，此时潜水员下潜的深度为h′＝10m；
（3）当电路中电流最大时，由U＝IR可知R0两端的电压最大，
由电压表量程可知R0两端的电压最大为：U0大＝3V，
由此可知电路中电流最大为：I大＝＝＝0.2A＜0.24A，
为保护电路，电路中允许通过的最大电流为0.2A，
此时电路总电阻为：R总＝＝＝30Ω，
由串联电路的电阻特点可知压敏电阻RP的阻值为：RP＝R总﹣R0＝30Ω﹣15Ω＝15Ω，
由图丙可知，此时下潜的深度为40m，即该深度表能测量的最大深度为40m。实验次数
流过L1的电流（A）
流过L2的电流（A）
干路电流（A）
1
0.30
0.16
0.46
2
0.20
0.30
0.50
3
0.24
0.34
0.58
实验次数
R/Ω
I/A
1
5
0.4
2
10
0.2
3
15
0.12
4
20
0.1
