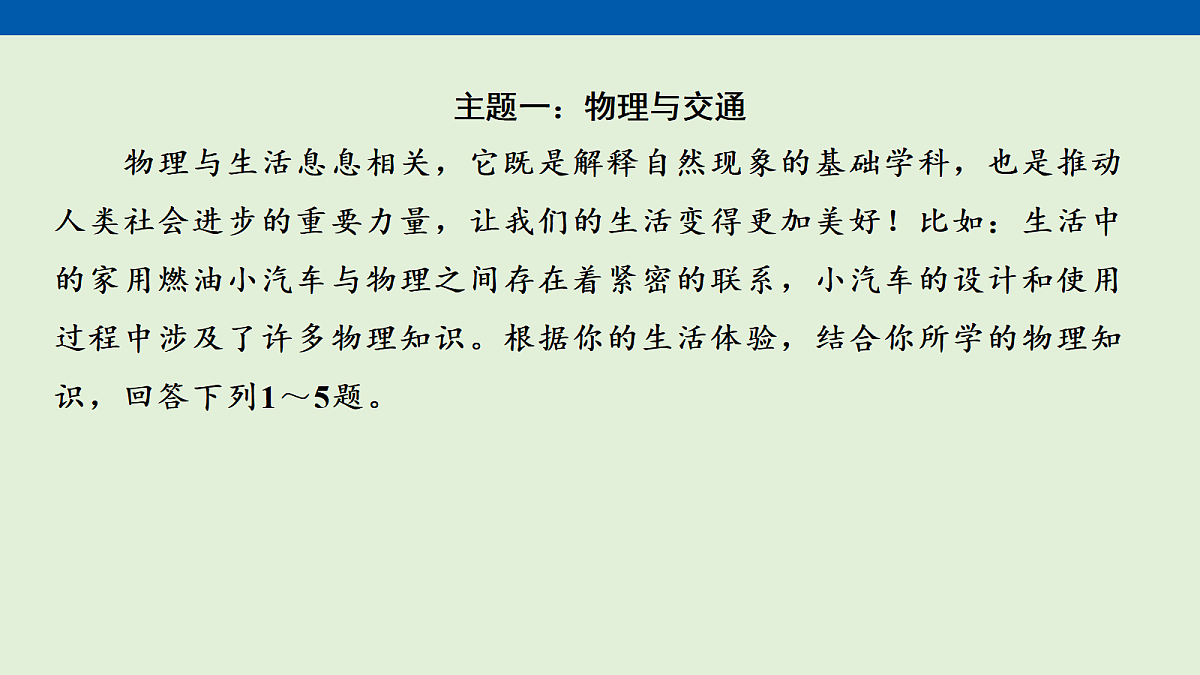

　　物理与生活息息相关，它既是解释自然现象的基础学科，也是推动人类社会进步的重要力量，让我们的生活变得更加美好！比如：生活中的家用燃油小汽车与物理之间存在着紧密的联系，小汽车的设计和使用过程中涉及了许多物理知识。根据你的生活体验，结合你所学的物理知识，回答下列1～5题。

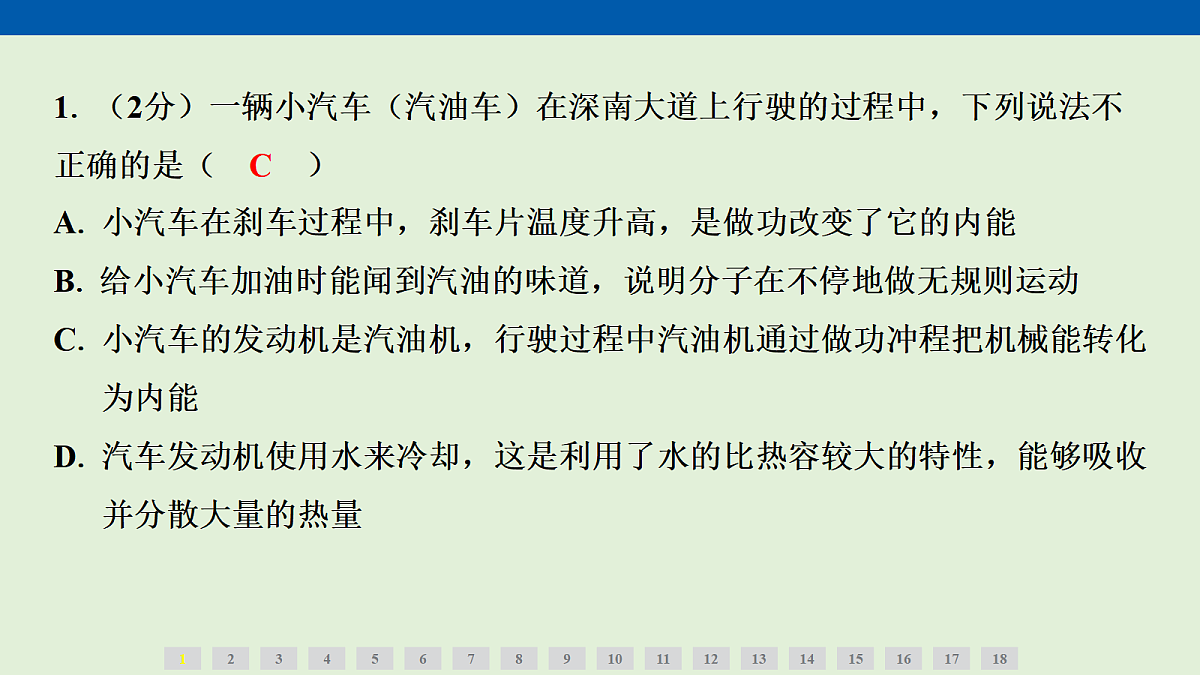

1. （2分）一辆小汽车（汽油车）在深南大道上行驶的过程中，下列说法不正确的是（　C　）

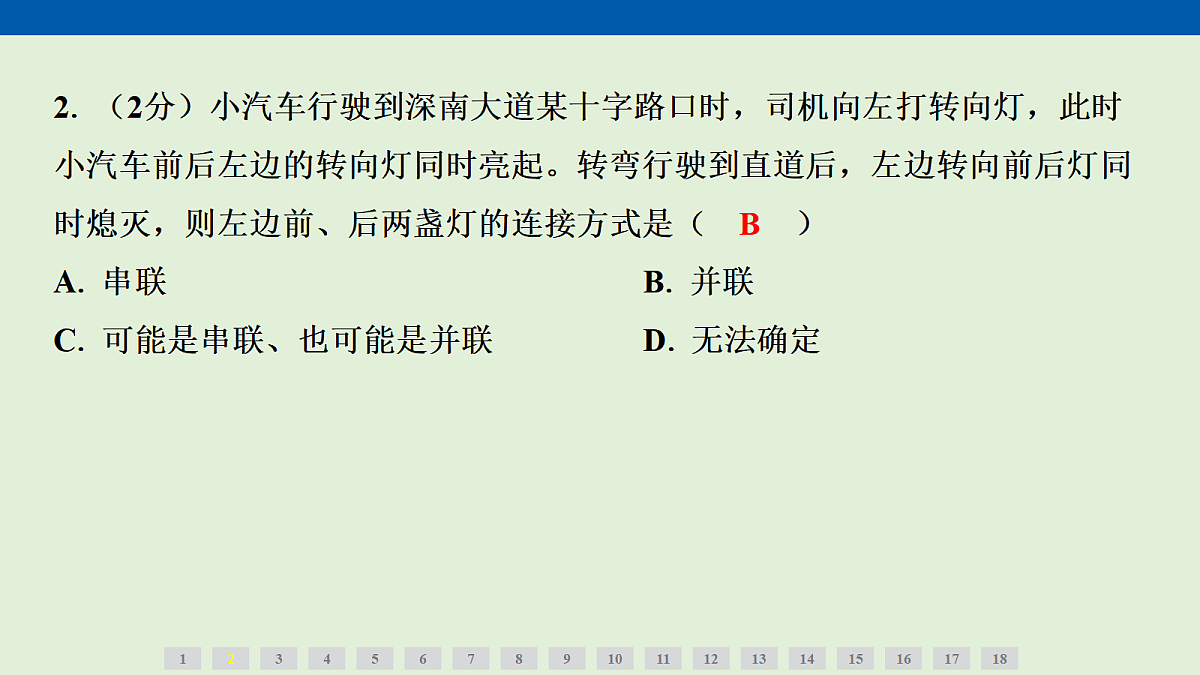

2. （2分）小汽车行驶到深南大道某十字路口时，司机向左打转向灯，此时小汽车前后左边的转向灯同时亮起。转弯行驶到直道后，左边转向前后灯同时熄灭，则左边前、后两盏灯的连接方式是（　B　）

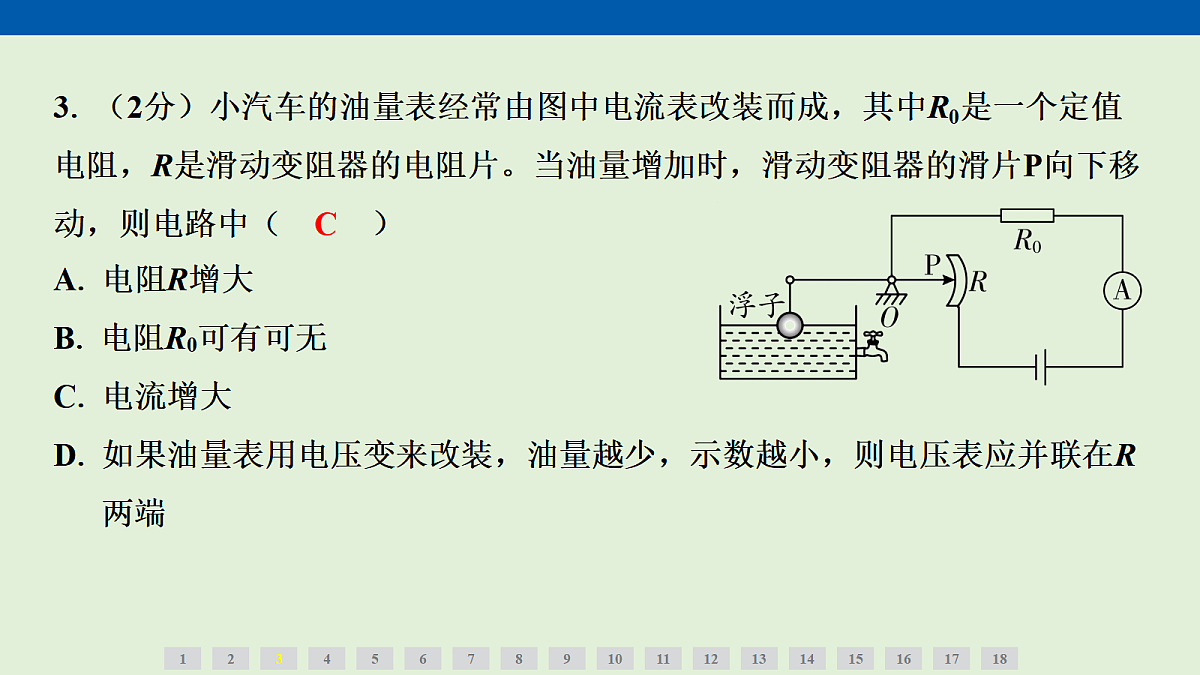

3. （2分）小汽车的油量表经常由图中电流表改装而成，其中R0是一个定值电阻，R是滑动变阻器的电阻片。当油量增加时，滑动变阻器的滑片P向下移动，则电路中（　C　）

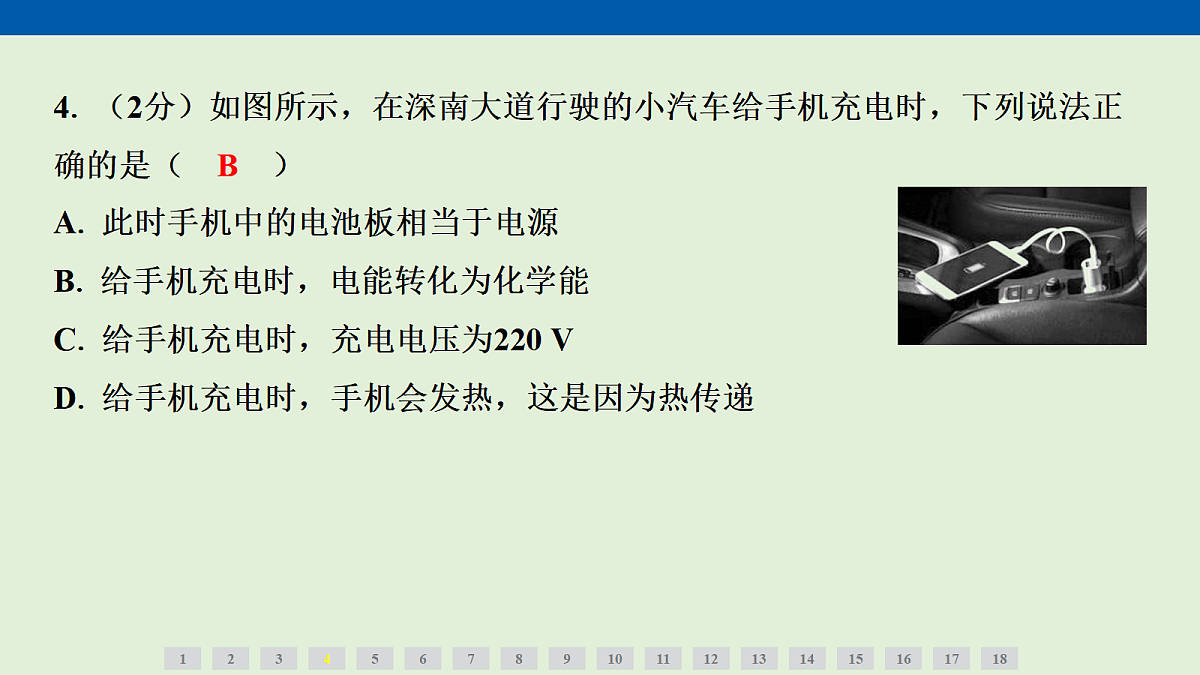

4. （2分）如图所示，在深南大道行驶的小汽车给手机充电时，下列说法正确的是（　B　）

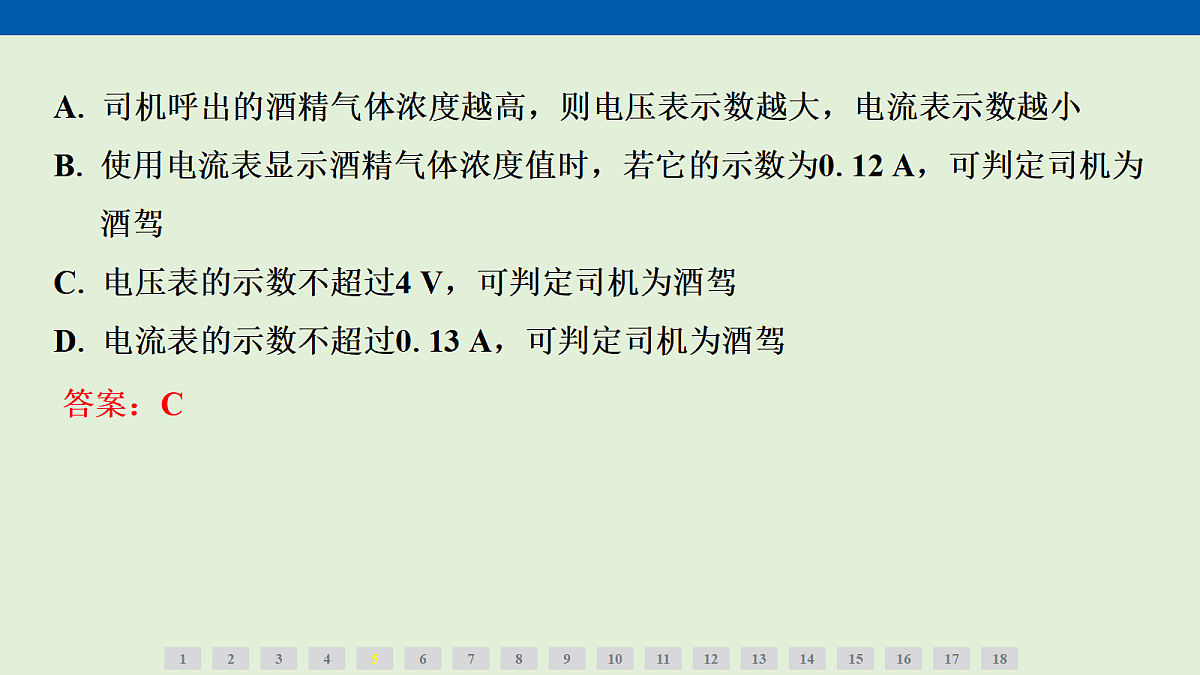

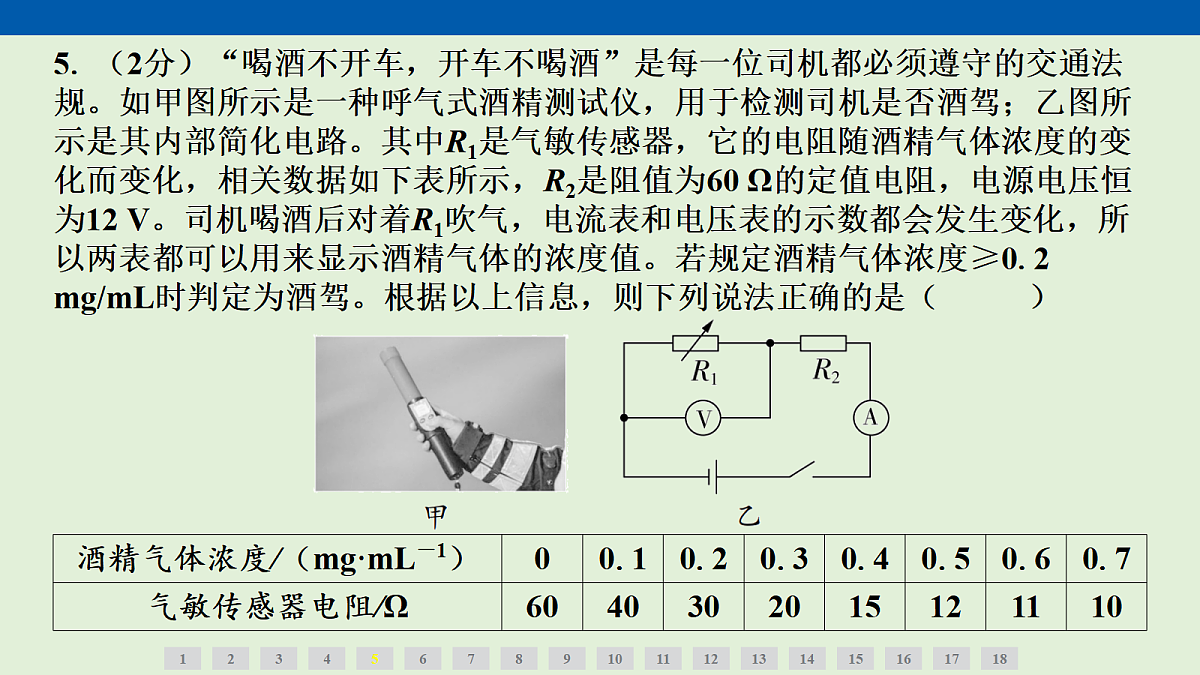

5. （2分）“喝酒不开车，开车不喝酒”是每一位司机都必须遵守的交通法规。如甲图所示是一种呼气式酒精测试仪，用于检测司机是否酒驾；乙图所示是其内部简化电路。其中R1是气敏传感器，它的电阻随酒精气体浓度的变化而变化，相关数据如下表所示，R2是阻值为60 Ω的定值电阻，电源电压恒为12 V。司机喝酒后对着R1吹气，电流表和电压表的示数都会发生变化，所以两表都可以用来显示酒精气体的浓度值。若规定酒精气体浓度≥0.2 mg/mL时判定为酒驾。根据以上信息，则下列说法正确的是（　C　）
主题二：物理与日常生活
6. （2分）如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列分析正确的是（　B　）
7. （2分）“低碳生活，从我做起”。初三年级的同学们在不影响书写、阅读的前提条件下，坚持在教室少开两盏照明灯。当由一个开关控制的这两盏灯同时熄灭后，跟原来相比（　B　）
8. （1）（2分）在图示电路的“ ”内填上适当的电表符号，填上后使电路中两电阻并联。

（2）（2分）如图所示，教室要安装两盏电灯和插座，要求开关同时控制两盏灯，插座不受开关控制，请用笔画线完成电路设计。

9. （3分）在空中飞行的飞机，因与空气摩擦发生了电子得失的现象，其中空气中氧分子 （选填“得到”或“失去”）电子带负电，则飞机带 。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用 （选填“导体”或“绝缘体”）材料做成，从而避免造成伤害。
10. （3分）某汽车动力来自单缸四冲程汽油机，它正常工作时转速为1 800 r/min，1 s对外做功 次，如图所示是汽油机的一个工作循环，其四个冲程的正确顺序是 。用力将图戊的活塞迅速下压，筒内硝化棉燃烧，该过程能量转化的特点与汽油机 （填冲程名称）冲程的能量转化相同。
11. （2分）图甲为电路中某段导体内自由电子定向移动的方向，由此可知通过此段导体的电流方向向 （选填“左”或“右”）；使用电流表测量其通过的电流大小，如图乙所示，读数为 A。
主题三：物理实验与探究
12. （4分）如图甲，在探究“不同物质吸热能力”的实验中：
（1）某同学在两个相同的烧杯中加入初温相同、液面等高的水和煤油如图所示。同组的同学立即指出了其中的问题，你认为问题的所在是 ⁠ ⁠。
（2）水和煤油吸热的多少是通过 （选填“温度计示数变化”或“加热时间”）来反映的。
（3）纠正错误后进行实验得出了水和煤油的温度随时间变化的图像，如图乙所示。①根据图乙可判断出a物质是 （选填“水”或“煤油”）；②给质量同为100 g的液体甲和水加热，它们的温度随时间变化的关系如丙图所示，据此判断液体甲的比热容为 。（不考虑加热过程中的各种能量损失）
13. （6分）为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。
（1）连接电路时，开关应处于 状态。（2）图乙实物图中，电流表测量图甲中 （选填“A”“B”或“C”）处电流。
（3）在测量电流的过程中， 闭合开关前电流表的指针出现了如图丙所示的情况， 出现该现象的原因是 ⁠。
（4）小星接着测量A、B两处电流并把数据记录在表中，如下表所示，C点的电流如图丁所示。他便得出结论在并联电路中，干路电流 （选填“大于”“小于”或“等于”）各支路电流之和；同组的小王认为实验次数太少，应该更换 （选填“不同”或“相同”）规格的小灯泡重复多次实验。
（5）他们按照上面的操作重复做了几次实验，得到了多组数据， 其目的是 ⁠。A. 多次测量求平均值，减小误差B. 寻找普遍规律，避免偶然性
14. （6分）为完成“探究电压一定时电流与电阻的关系”实验，好学的阮元同学从实验室取得以下器材：电压恒为3 V的电源，电流表，电压表，开关，规格为“40 Ω；1 A”的滑动变阻器，5 Ω、10 Ω、25 Ω的定值电阻各一个，导线若干。
（1）将图甲中的实物电路连接完整，要求滑片P向B端移动时电路中的电流变大。（导线不得交叉）
（2）小阮先将5 Ω的定值电阻接入电路，闭合开关，移动滑动变阻器的滑片P时发现：电流表始终无示数，电压表有示数，且接近电源电压。其原因可能是定值电阻R （选填“短路”或“断路”）。（3）排除故障后，小阮将10 Ω的电阻接入电路，闭合开关，移动滑动变阻器的滑片P，直到电压表的示数如图乙所示，记为 V，并记录电流表的示数；接着断开开关，用25 Ω的定值电阻替换10 Ω的定值电阻，为保证电压表的示数不变，应向 （选填“A”或“B”）端移动滑片P。
（4）另一爱动脑的刘语轩同学使用的是规格为“50 Ω；1 A”的滑动变阻器，为了使5 Ω、10 Ω、25 Ω电阻器都能顺利完成实验，应控制R两端电压不低于 V。
（5）学习非常积极的刘妤晨同学想测量一个未知电阻Rx的阻值，但发现电流表已经损坏。同样积极的张瑾同学帮她找来一个定值电阻R0并设计了一个实验方案，如图丁所示：
①先闭合开关S、S1，记下电压表示数U1；
②再断开S1，记下电压表示数U2，则Rx＝ （表达式用U1、U2、R0表示）。
15. （7分）实践小组设计了一个简易体重计，电路如图甲所示，定值电阻R0＝10 Ω，体重计秤盘下方的滑动变阻器连入电路电阻随秤盘所受压力大小的变化图像如图乙所示。已知电源电压为12 V 保持不变，电流表测量范围0～0.6 A。当开关接通，体重计中未站人时电流表示数为0.12 A，求：
（1）该体重计的待机功率；
解：（1）由题中电路图可知，变阻器R和定值电阻R0串联，电流表测电路中的电流，当开关接通，体重计中未站人时，电流表示数为0.12 A，则该体重计的待机功率为P＝UI＝12 V×0.12 A＝1.44 W；
（2）一名体重为800 N的同学站在该体重计上，电流表的示数；
（3）该体重计能测量的最大质量。
16. （8分）恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原理图。S为电源开关，通过控制温控开关S1可实现“保温”“加热”两个挡位间的切换。电源电压U＝220 V，R1、R2是电热丝，R1＝440 Ω，“加热”时恒温箱的电功率P加热＝550 W。将恒温箱两气孔封闭，闭合开关S，S1置于“加热”挡位，箱内温度从20 °C升至设定的恒温温度，用时130 s，该段时间内的加热效率η＝80％。恒温箱的容积V＝2 m3，箱内空气密度ρ＝1.3 kg/m3，箱内空气的比热容c＝1.0×103 J/（kg·°C）。求：
（1）“保温”时恒温箱的电功率；
（2）电热丝R2的电阻；
（3）恒温箱的恒温温度。
17. （6分）阅读材料，回答问题。
　　敏感电阻器是指可以通过外界环境的变化（如温度、湿度、光亮、压力等）改变自身阻值的大小，从而实现其他信号转化成电信号，因此常用于一些传感器中。常用的主要有热敏电阻器、压敏电阻器、气敏电阻器、光敏电阻器、湿敏电阻器等。
（1）为了节约用电，居民楼里的楼道灯用两个感应开关（图1中S1、S2）控制，S1能在天黑时自动闭合，天亮时自动断开；S2能在有声音时自动闭合，无声音时自动断开。做到白天灯灭，天黑有人灯亮。则感应开关S1由实质是 （选填“热敏”“压敏”或“光敏”）电阻。
（2）“开车不饮酒，酒后不开车”是每位司机都必须遵守的交通法规。用来检测酒驾的呼气酒精测试仪是由酒精气体传感器（气敏电阻器）制成，其中传感器R1的电阻随酒精气体浓度的变化如图2甲所示，工作电路如图2乙所示，由图甲可知，传感器R1的电阻随酒精气体浓度的增大而 （选填“增大”或“减小”）；当被检测者喝酒时，呼出的酒精气体浓度越大，测试仪示数越大，则应选 （选填“电流”或“电压”）表为酒精测试仪。
（3）如图3，甲为一种抗压检测器电路。某次检测时将要检测的材料样品（不计质量）水平放在压力传感器上，闭合开关S，将一重物从样品正上方由静止自由释放，从重物开始下落到撞击样品并最终静止在样品上的过程中，电流表示数I随时间t变化的图像如图3乙所示，压力传感器的电阻R随压力F变化如图3丙所示（一次函数）。已知电源电压保持12 V不变，定值电阻R0＝20 Ω。求：
①0～1 s时间内，压力传感器的电阻为 Ω；
②图乙中I1的大小为 ⁠；
③测试期间，重物与样品撞击时样品受到的最大撞击力是 N。
18. （7分）小明学习了热机的知识后，对汽车产生了浓厚兴趣。他家新购置的一台我国某品牌的混合动力汽车引起了他的关注。在跨学科实践活动中，小明所在的实践小组开展了对混动汽车的研究。【项目分解】（1）了解某品牌混合动力汽车动力来源（2）了解某品牌混合动力汽车简单的控制电路
【项目实施】（1）了解某品牌混合动力汽车动力来源①如图甲所示，小明结合课堂上学到的物理知识对该汽车进行了细致的研究。通常所说的混合动力汽车，一般是指油电混合动力汽车（Hybrid Electric Vehicle，HEV），即采用传统的内燃机（柴油机或汽油机）和电动机作为动力源。图乙为四冲程内燃机的各冲程的示意图，则一个工作循环合理的顺序应为 （填字母）。
②我国自行生产的混合动力汽车已经服务于生活。混合动力汽车启动时，内燃机并不工作，蓄电池通过某种方式向车轮输送能量；当需要高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给蓄电池充电；当车辆需要全力加速时，内燃机和蓄电池还可以同时向车轮输送能量。混合动力车启动时，蓄电池的 ⁠能最终转化为汽车的 能。该汽车在某路段行驶时，汽油机在驱动汽车前进的同时，恰好将电量显示为0的蓄电池充满电。已知该充满电后，大约可储存4.52×107 J的电能；若此过程中，共消耗汽油4 kg，该汽油机的工作的效率为30％，则该路段共输出有用的机械功 J。（已知汽油的热值为4.6×107 J/kg）
（2）了解某品牌混合动力汽车简单的控制电路
为了提高行车的安全性，汽车装有日间行车灯，如图丙所示。当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起。从下列电路图中选出符合这一情况的电路是 ⁠。
（3）汽车中有如图丁所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上。当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头（图中箭头）都不接触。当汽车向前启动时， 灯亮。
【项目拓展】（4）根据以上研究学习，请你说出一种混合动力汽车不同于普通汽车的优点： ⁠。
1. C　2.B　3.C　4.B　5.C　6.B　7.B
8. （1）如图所示（2）如图所示

9. 得到　正电　导体　10.15　乙甲丁丙　压缩　11.左　1.4
12. （1）没有控制水和煤油质量相同　 （2）加热时间　（3）①水　②A
13. （1）断开　（2）A　（3）电流表没有调零　（4）等于　不同　（5）B
14. （1）如图所示
15. 解：（1）由题中电路图可知，变阻器R和定值电阻R0串联，电流表测电路中的电流，当开关接通，体重计中未站人时，电流表示数为0.12 A，则该体重计的待机功率为P＝UI＝12 V×0.12 A＝1.44 W；
（2）一名体重为800 N的同学站在该体重计上，则秤盘所受压力F＝800 N，由乙图可知此时滑动变阻器接入电路的阻值为R＝50 Ω，则电路中的电流
此时变阻器R的电阻为R'＝R总－R0＝20 Ω－10 Ω＝10 Ω，
（2）由于并联电路中各用电器的电功率之和等于电路的总功率，则加热挡工作时R2的电功率为P2＝P加－P保＝550 W－110 W＝440 W，
