初中物理鲁教版（五四学制）（2024）九年级上册（2024）第一节 电流单元测试当堂达标检测题

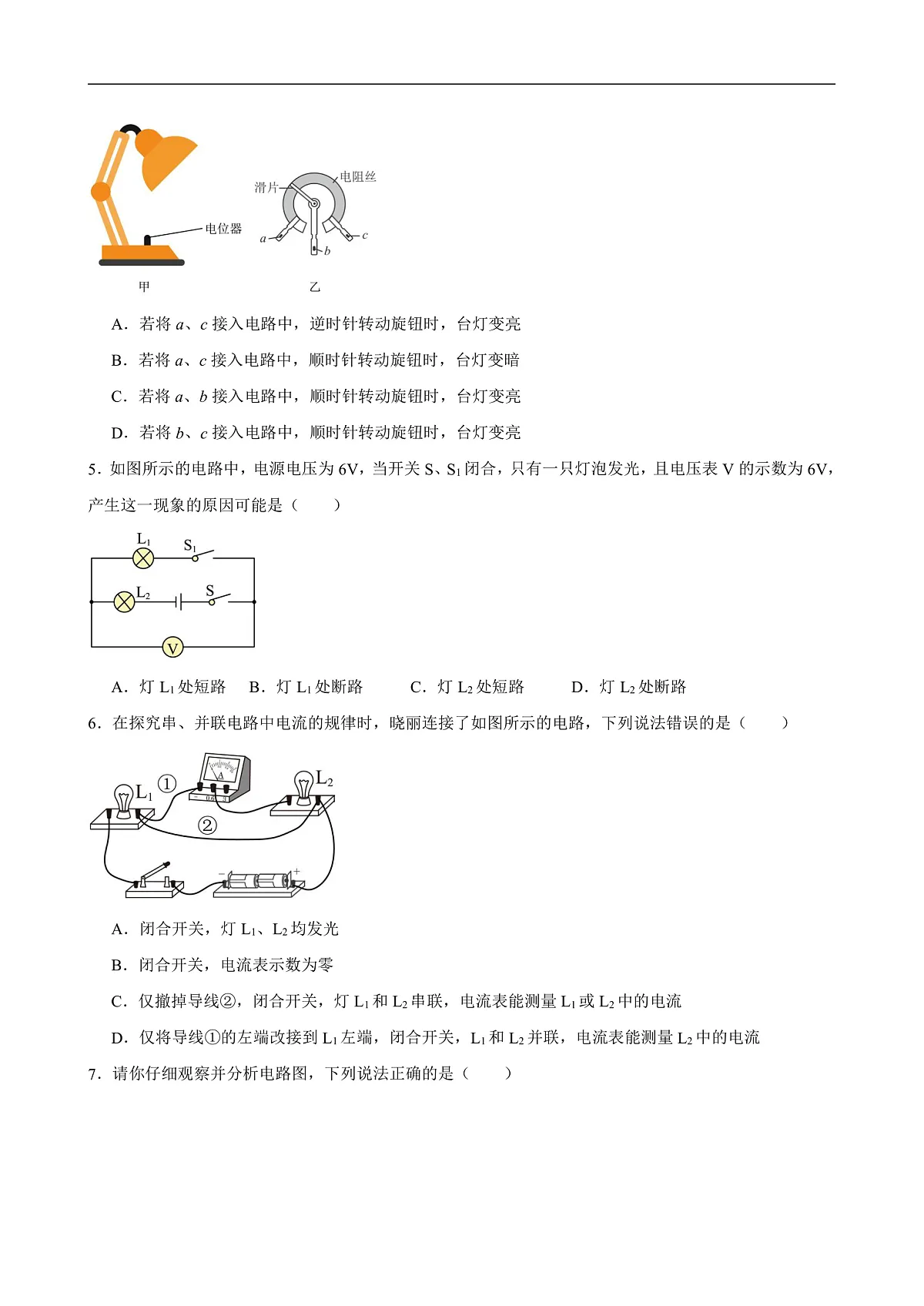

这是一份初中物理鲁教版（五四学制）（2024）九年级上册（2024）第一节 电流单元测试当堂达标检测题，文件包含第十四章单元测试·提升卷解析版docx、第十四章单元测试·提升卷考试版A4docx、第十四章单元测试·提升卷考试版A3docx、第十四章单元测试·提升卷答案及评分标准docx等4份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。

一、选择题：本题共13小题，每小题3分，共39分。在每小题给出的四个选项中，第1--11题只有一项符合题目要求，第12--13题至少有两项符合题目要求。全部选对的得3分，选对但不全的得1分，有选错的得0分。

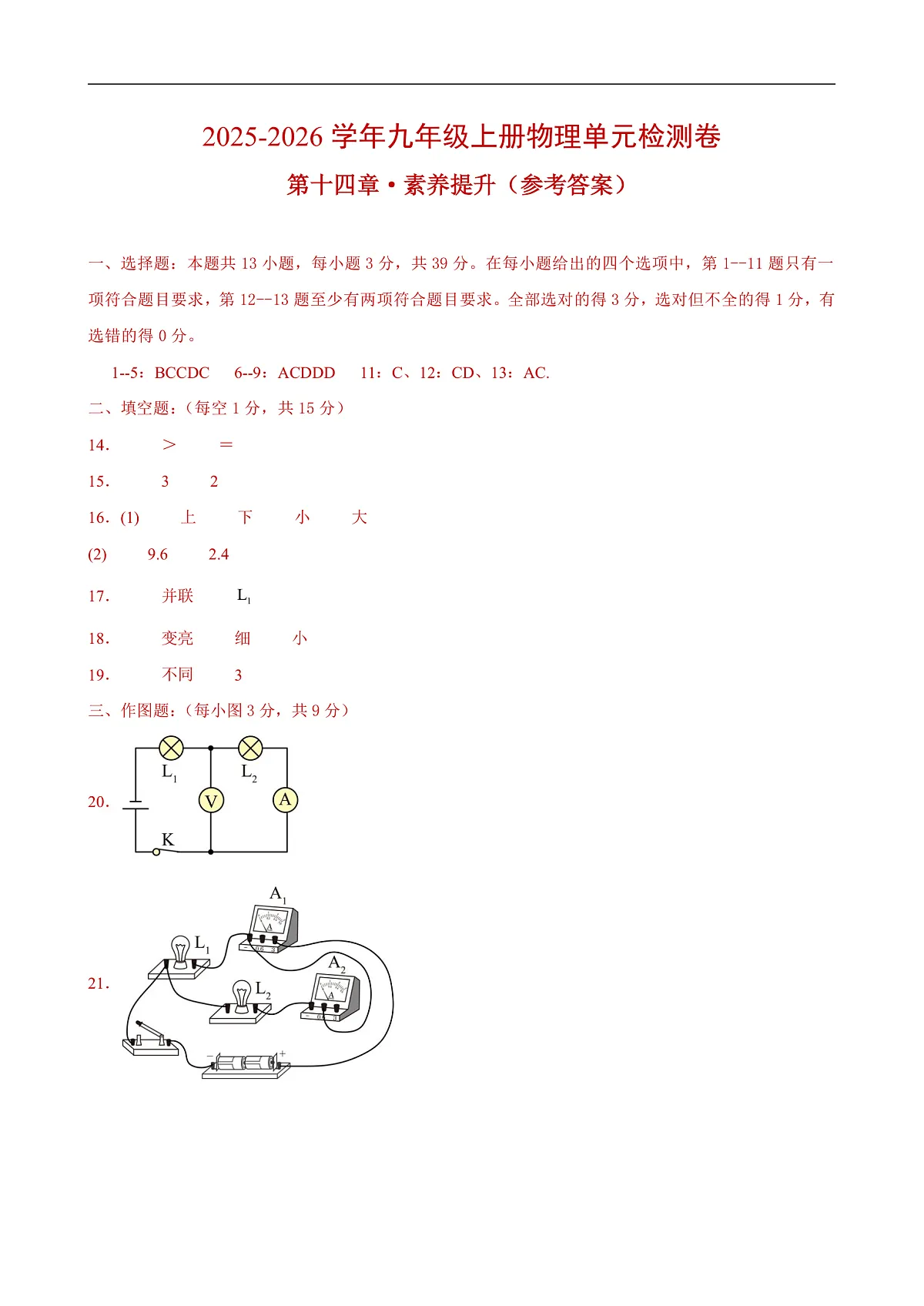

1--5：BCCDC 6--9：ACDDD 11：C、12：CD、13：AC.
二、填空题：（每空1分，共15分）
14． ＞ ＝
15． 3 2
16．(1) 上 下 小 大
(2) 9.6 2.4
17． 并联
18． 变亮 细 小
19． 不同 3
三、作图题：（每小图3分，共9分）
20．
21．
22．
四、实验题：（每小空1分，共19分）
23．(1) 没有调零 电流表的正负接线柱接反
(2)
(3)换用不同规格的小灯泡多次实验
(4)
(5)变大
(6)D
24．(1)错误
(2) 断开 电路连接 缺少电压的单位 二 串联电路中，电源电压等于各用电器两端的电压之和
25．(1)小亮
(2)AC
(3) 长度 材料和横截面积相同时，导体越长电阻越大
(4)材料
(5)三
五、计算题：（每小题9分，共,18分）
26．（9分）
【答案】(1)L2
(2)1.5A，0.3A
(3)1.2A
【详解】（1）由图可知，两个灯泡并联在电路中，电流表A1接在干路中，测量干路中电路，电流表A2串联在灯L2所在支路中，所以电流表测量灯L2的电流。
（2）电流表A1测量干路中电路，电流表A2测量灯L2的电流，由并联电路电流特点可知，电流表A1示数大于电流表A2的示数，电流表指针都指在同一位置，则电流表A1选择的量程为0~3A，示数为1.5A，电流表A2选择的量程为0~0.6A，示数为0.3A。
（3）通过灯的电流
27．（9分）
【答案】7V，3V，5V
【详解】由电路图可知，开关闭合后，L1、L2、L3串联，电压表V1测L1、L2两端的电压，即
电源电压为15V，根据串联电路分压的特点，可得L3两端的电压为
电压表V2测L2、L3两端的电压，即
则L1两端的电压为
L2两端的电压为
A处的电流I1/A
B处的电流I2/A
C处的电流I/A
第一次测量
第二次测量
第三次测量
