鲁教版（五四学制）（2024）九年级上册（2024）第十四章 电流 电压 电阻第一节 电流单元测试精练

这是一份鲁教版（五四学制）（2024）九年级上册（2024）第十四章 电流 电压 电阻第一节 电流单元测试精练，文件包含第十四章单元测试·基础卷解析版docx、第十四章单元测试·基础卷考试版A4docx、第十四章单元测试·基础卷答案及评分标准docx、第十四章单元测试·基础卷考试版A3docx等4份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

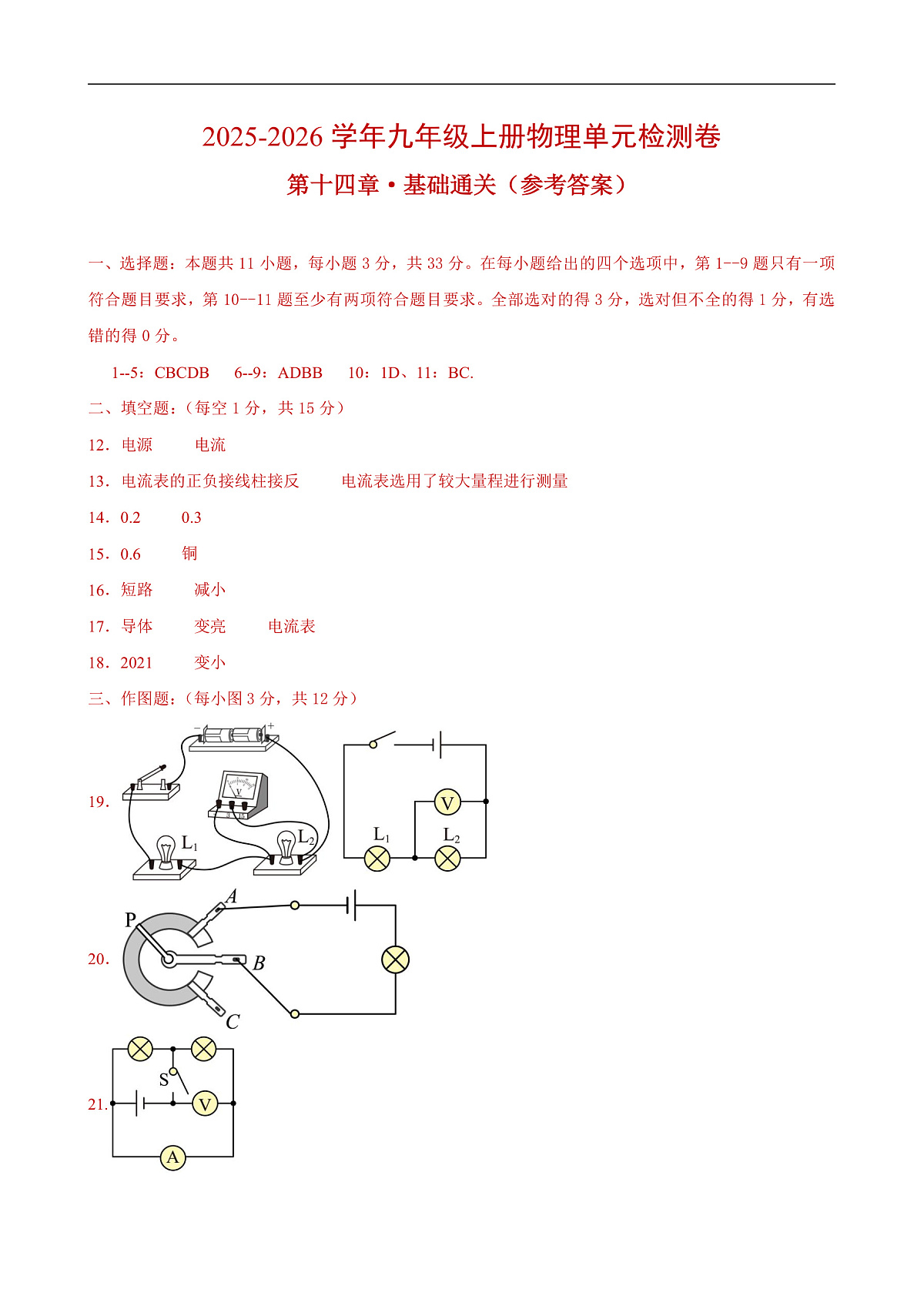

一、选择题：本题共11小题，每小题3分，共33分。在每小题给出的四个选项中，第1--9题只有一项符合题目要求，第10--11题至少有两项符合题目要求。全部选对的得3分，选对但不全的得1分，有选错的得0分。
1--5：CBCDB 6--9：ADBB 10：1D、11：BC.
二、填空题：（每空1分，共15分）
12．电源 电流
13．电流表的正负接线柱接反 电流表选用了较大量程进行测量
14．0.2 0.3
15．0.6 铜
16．短路 减小
17．导体 变亮 电流表
18．2021 变小
三、作图题：（每小图3分，共12分）
19．
20．
21.
四、实验题：（每小空1分，共20分）
22．(1)连接电路时，开关没有断开
(2)A
(3)0.24
(4)a
(5) 改变电源电压 滑动变阻器
23．(1)
(2)不会
(3)1.8
(4) 短路
(5)见解析
24．(1) 灯泡亮度 转换
(2)A、B
(3)导体横截面积越小，电阻越大
(4)滑动变阻器
(5)在电路中串联一个电流表完成实验
五、计算题：（25小题8分，26小题12分，共,20分）
25．（8分）
【答案】（1）并联；（2）1.5A；（3）1.2A
【详解】解：（1）如图，两灯分别接在电源两极之间，分别在一条支路上，所以，两灯的连接方式是并联；电流表A测干路电流，电流表A1测L1支路电流。
（2）通过电流表的示数为，且电流表A和的指针偏转角度相同，根据并联电路电流规律可知，电流表A选择大量程，电流表A1选择小量程，当指针位置相同时，大量程示数为小量程示数的5倍，所以电流表A的示数为
（3）通过灯泡的电流为
答：（1）两灯的连接方式是并联；
（2）电流表A的示数为1.5A；
（3）通过灯泡的电流为1.2A。
26．（12分）
【答案】(1)1.3V
(2)1.7V
(3)3V
(4)3V
(5)0.2A，0.2A
【详解】（1）由图可知，电压表所选量程为0~3V，分度值为0.1V，示数为1.3V，因此L1两端的电压。
（2）由图可知，电压表所选量程为0~3V，分度值为0.1V，示数为1.7V，因此L2两端的电压。
（3）由于两灯泡串联，根据串联电路两端电压等于各部分电压之和，可知L1、L2串联的总电压U=U1+U2=1.3V+1.7V=3V
（4）电源电压等于L1、L2串联的总电压，所以电源电压是3V。
（5）串联电路电流处处相等，如果把电流表A接入电源正极和L1之间，示数为0.2 A，则通过L1、L2的电流均为0.2A。
