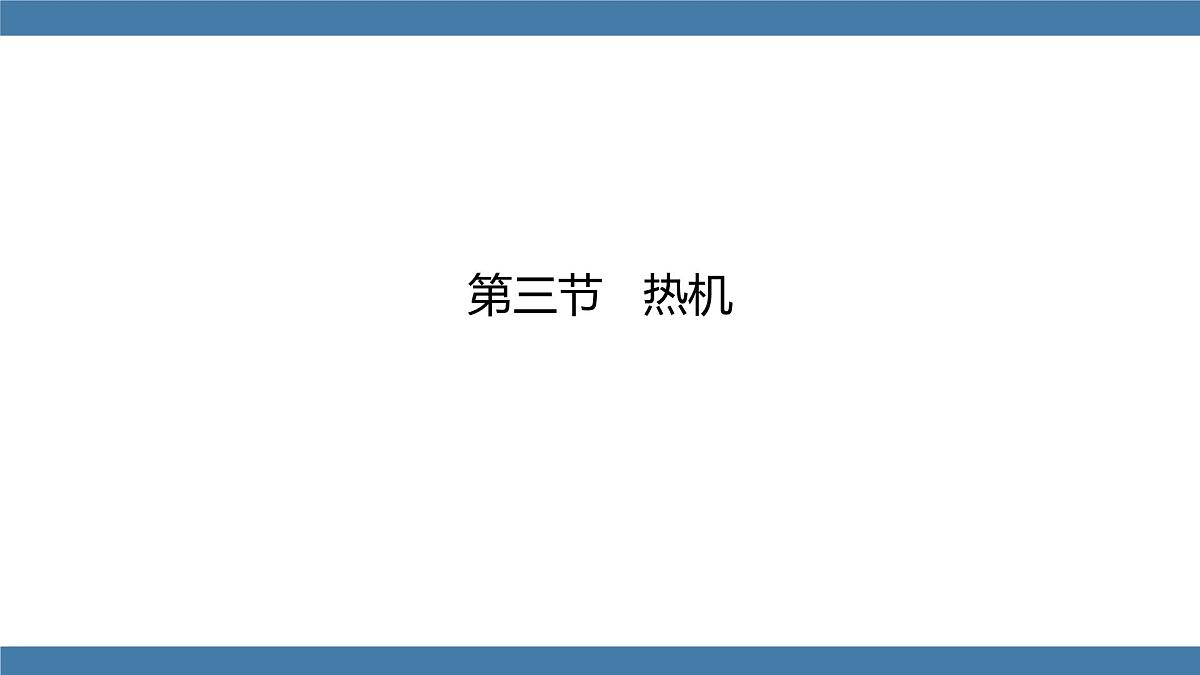

初中沪科版（2024）第三节 热机教课内容ppt课件

这是一份初中沪科版（2024）第三节 热机教课内容ppt课件，共32页。PPT课件主要包含了新课导入，学习目标，课堂探究，一种内燃机的剖面图，柴油机，内燃机，内燃机的优缺点，汽油机，燃气内能的转化，1汽油机的构造等内容，欢迎下载使用。

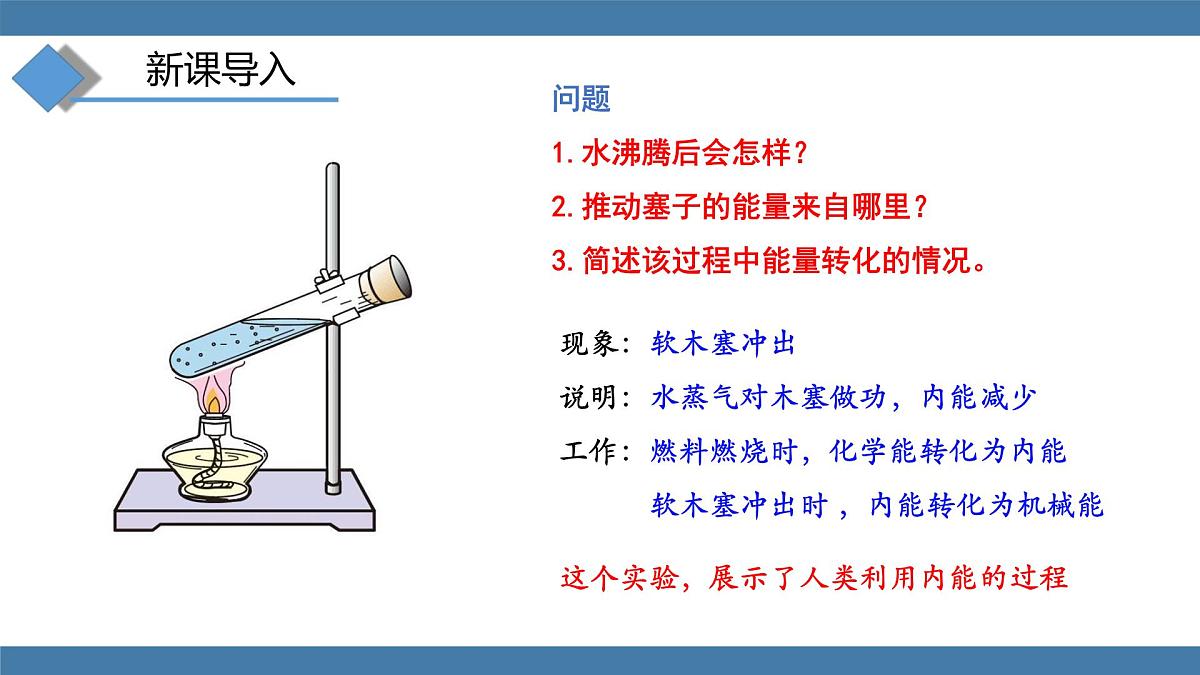

问题1.水沸腾后会怎样？2.推动塞子的能量来自哪里？3.简述该过程中能量转化的情况。
现象：软木塞冲出说明：水蒸气对木塞做功，内能减少工作：燃料燃烧时，化学能转化为内能 软木塞冲出时 ，内能转化为机械能
这个实验，展示了人类利用内能的过程

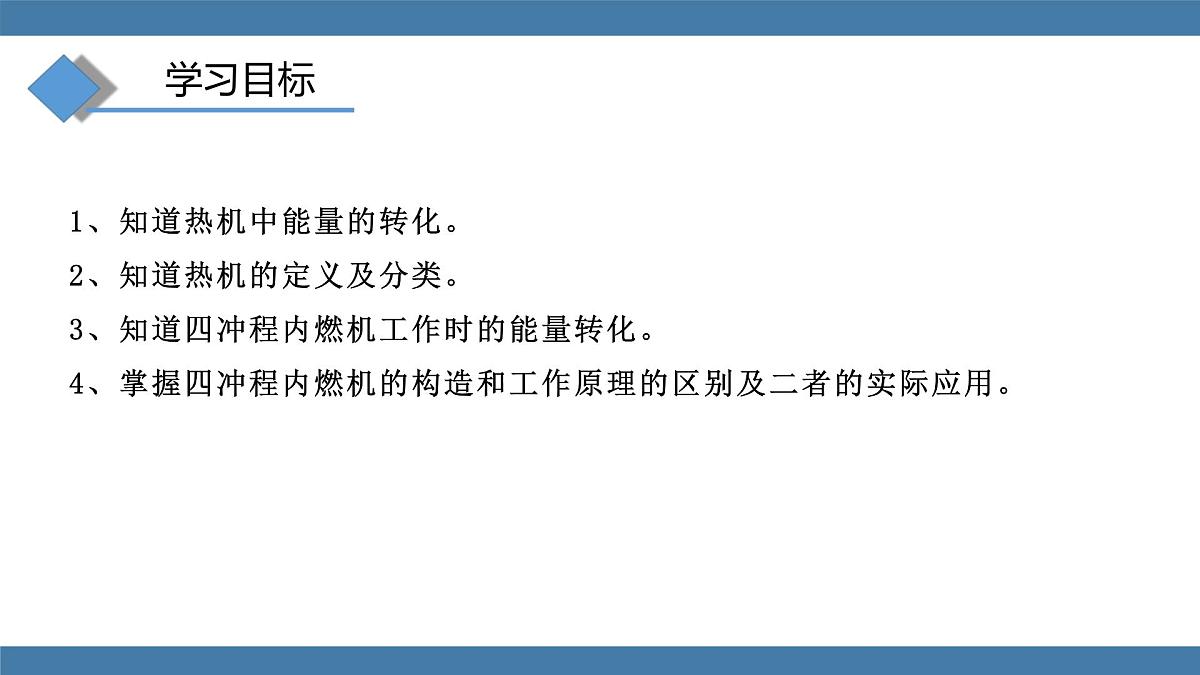

1、知道热机中能量的转化。2、知道热机的定义及分类。3、知道四冲程内燃机工作时的能量转化。4、掌握四冲程内燃机的构造和工作原理的区别及二者的实际应用。

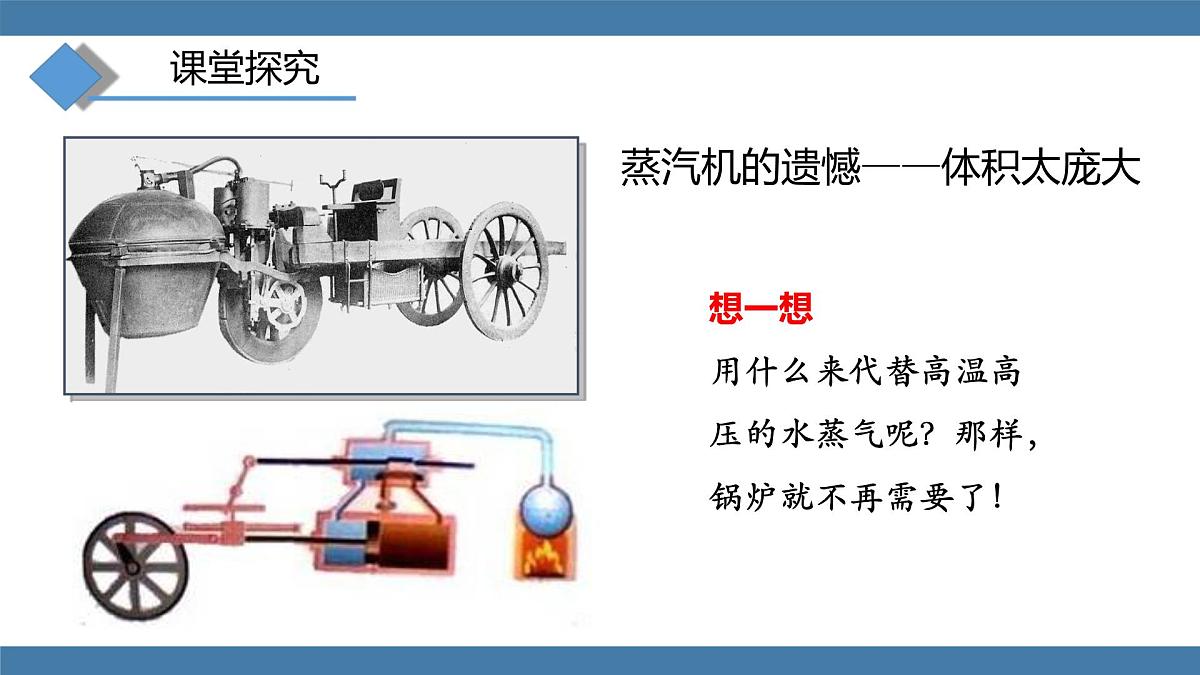

蒸汽机的遗憾——体积太庞大
想一想　　用什么来代替高温高压的水蒸气呢？那样，锅炉就不再需要了！

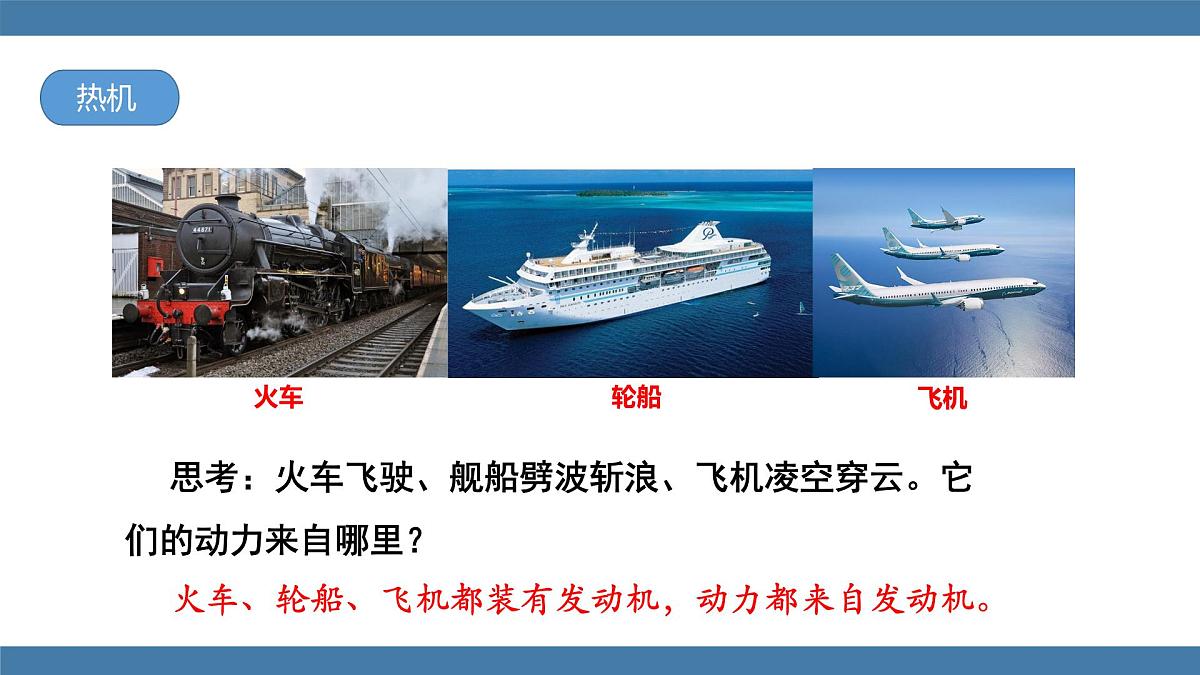

思考：火车飞驶、舰船劈波斩浪、飞机凌空穿云。它们的动力来自哪里？火车、轮船、飞机都装有发动机，动力都来自发动机。

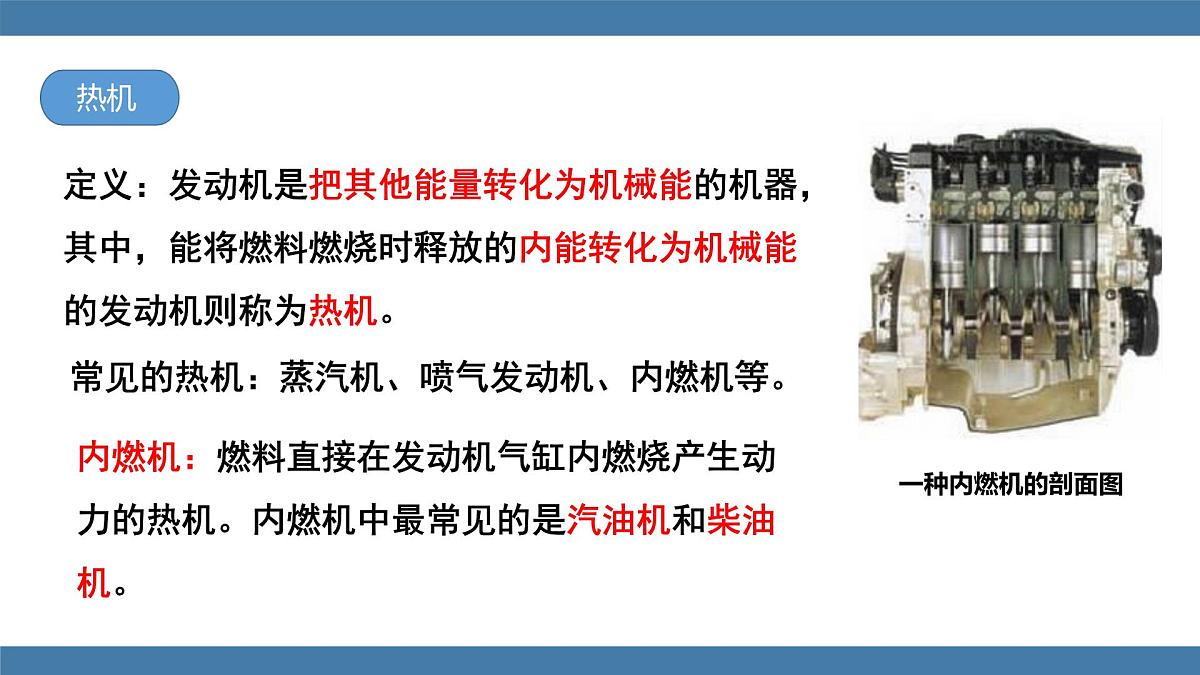

定义：发动机是把其他能量转化为机械能的机器，其中，能将燃料燃烧时释放的内能转化为机械能的发动机则称为热机。
常见的热机：蒸汽机、喷气发动机、内燃机等。
内燃机：燃料直接在发动机气缸内燃烧产生动力的热机。内燃机中最常见的是汽油机和柴油机。

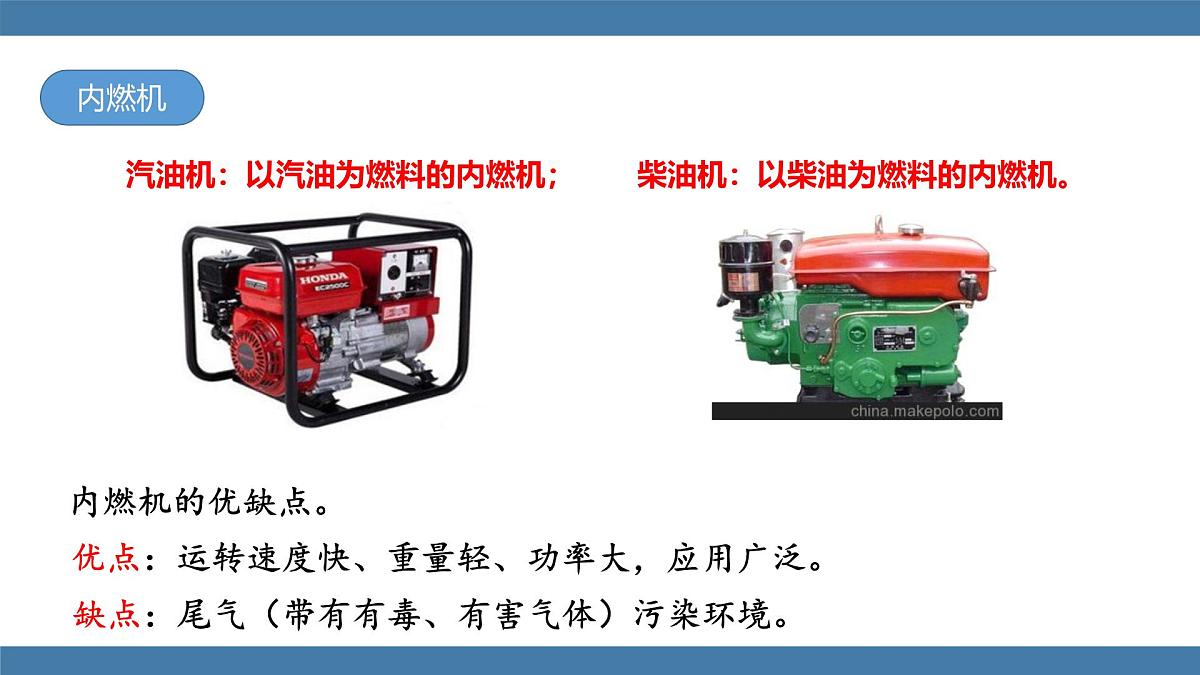

汽油机：以汽油为燃料的内燃机；
柴油机：以柴油为燃料的内燃机。
缺点：尾气（带有有毒、有害气体）污染环境。
优点：运转速度快、重量轻、功率大，应用广泛。
下列机器中，不属于热机的是（　　）A．洗衣机 B．柴油机C．火箭 D．蒸汽轮机
在圆筒内加入适量酒精，用橡胶塞塞紧筒口，筒内形成酒精蒸气和空气的混合气体。用电火花点火，橡胶塞跳出。 由实验可见，混合气体燃烧产生高温高压的燃气对橡胶塞做功将燃气的内能转变为橡胶塞的机械能。
（2）汽油机的冲程及工作循环
吸气冲程 压缩冲程 做功冲程 排气冲程
从汽缸的一端运动到另一端的过程，叫做一个冲程。汽油机的一个工作循环包括以下四个冲程：
被压缩,温度升高,压强增大
做功冲程使汽车获得动力。其他三个冲程依靠曲轴的惯性。
1. 汽油机的一个工作循环是由四个冲程组成的,图中表示做功冲程的是( )
2. 关于四冲程汽油机的压缩冲程,下列说法不正确的是( )A. 气缸里面的气体质量不变 B. 气缸里面的气体压强增大C. 气缸里面的气体温度升高 D. 气缸里面气体的内能转化为活塞的机械能
柴油机与汽油机在结构上的主要不同是气缸顶部的火花塞换成了喷油嘴。
（2）柴油机的冲程及工作循环过程
柴油机的工作过程也分为吸气、压缩、做功、排气四个冲程。
吸气冲程：进气门打开，排气门关闭。活塞向下运动，将空气吸进气缸。压缩冲程：进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得非常小，空气的压强更大，温度更高。在压缩冲程结束时，气缸内空气温度已超过柴油的燃点。（机械能转化为内能）
汽油机和柴油机的工作过程有什么相同点，有什么不同点？
做功冲程：在压缩冲程结束时，从喷油嘴喷出的雾状柴油遇到热空气立刻猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。（内能转化为机械能）排气冲程：进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
汽油机和柴油机的异同点比较
都是内燃机，一个工作循环都经历四个冲程
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
内燃机具有运转速度快、质量轻、功率大的特点。自内燃机问世100多年来，经过不断改进与发展，其应用范围越来越广，极大地改善了陆地、海洋，乃至空中的交通运输方式。
内燃机对人类文明进程的推动作用
走马灯是节日常见的一种灯饰，是我国具有悠久历史的民间工艺制品。下面通过制作简易的走马灯，了解其工作原理。首先查阅资料了解走马灯历史及制作过程，然后结合热传递、力与运动、工程技术、美术等有关的知识，设计并制作一个简易的走马灯。
火箭是我国古代的一项重大发明。当点燃火药筒中火药时，产生的高温高压燃气向后喷出，推动火药筒和箭身向前飞行。 现代火箭发动机的工作原理和古代火箭相同。液体火箭发动机内部的燃料和氧化剂燃烧后产生的高温高压气体高速喷出，由此推动火箭前进。火箭发动机主要用于发射人造卫星、洲际导弹和进行宇宙航行等。中国载人航天工程、北斗卫星导航系统、中国探月工程等重大工程的成功实施、推进，标志着我国已在现代火箭技术领域跨入世界先进行列。
1、下面关于汽油机与柴油机的说法中，不正确的是（　　）A．柴油机与汽油机除使用的燃料不同外，在构造上完全相同B．柴油机采用压燃式点火，汽油机采用点燃式点火C．汽油机与柴油机在吸气冲程中吸进去的气体不同D．柴油机气缸顶部有个喷油嘴，汽油机气缸顶部有个火花塞
2、某内燃机曲轴转速为3000r/min，每秒钟内完成 _____个冲程，活塞往复 　 次，燃气推动活塞 做功的次数为 　 次
