沪粤版（2024）九年级上册（2024）14.3 欧姆定律的应用课前预习课件ppt

这是一份沪粤版（2024）九年级上册（2024）14.3 欧姆定律的应用课前预习课件ppt，共57页。PPT课件主要包含了答案如图所示，电压表，灯丝电阻受温度的影响，辨析比较等内容，欢迎下载使用。

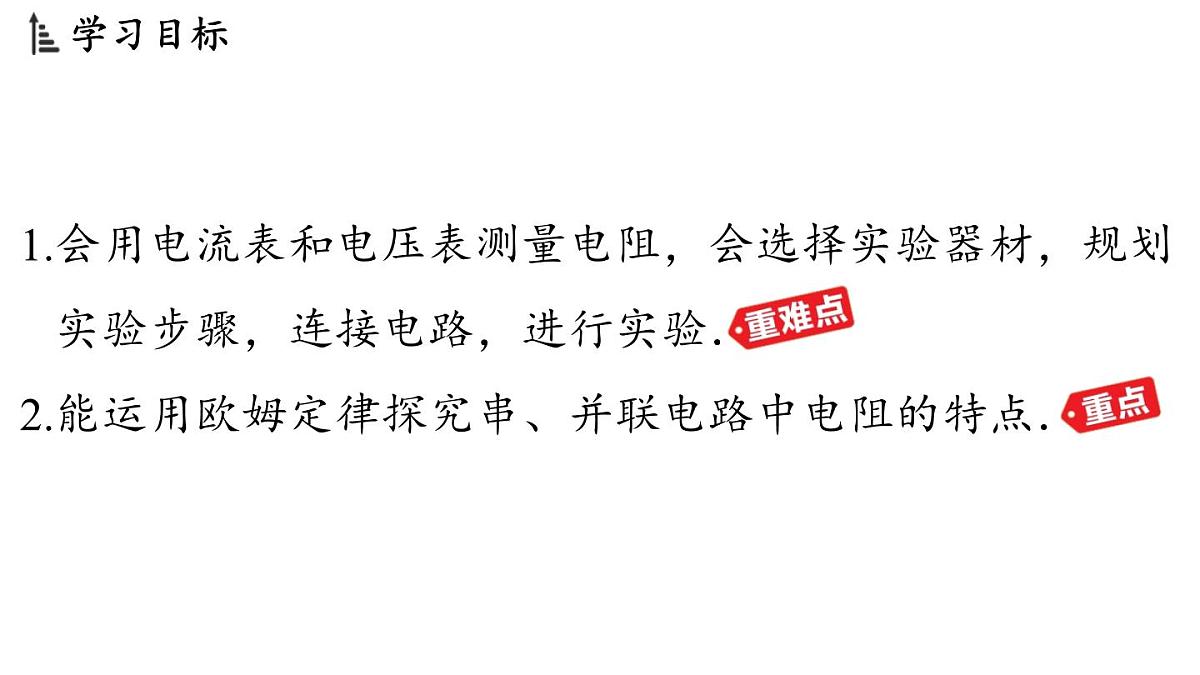

1.会用电流表和电压表测量电阻，会选择实验器材，规划 实验步骤，连接电路，进行实验． 2.能运用欧姆定律探究串、并联电路中电阻的特点．

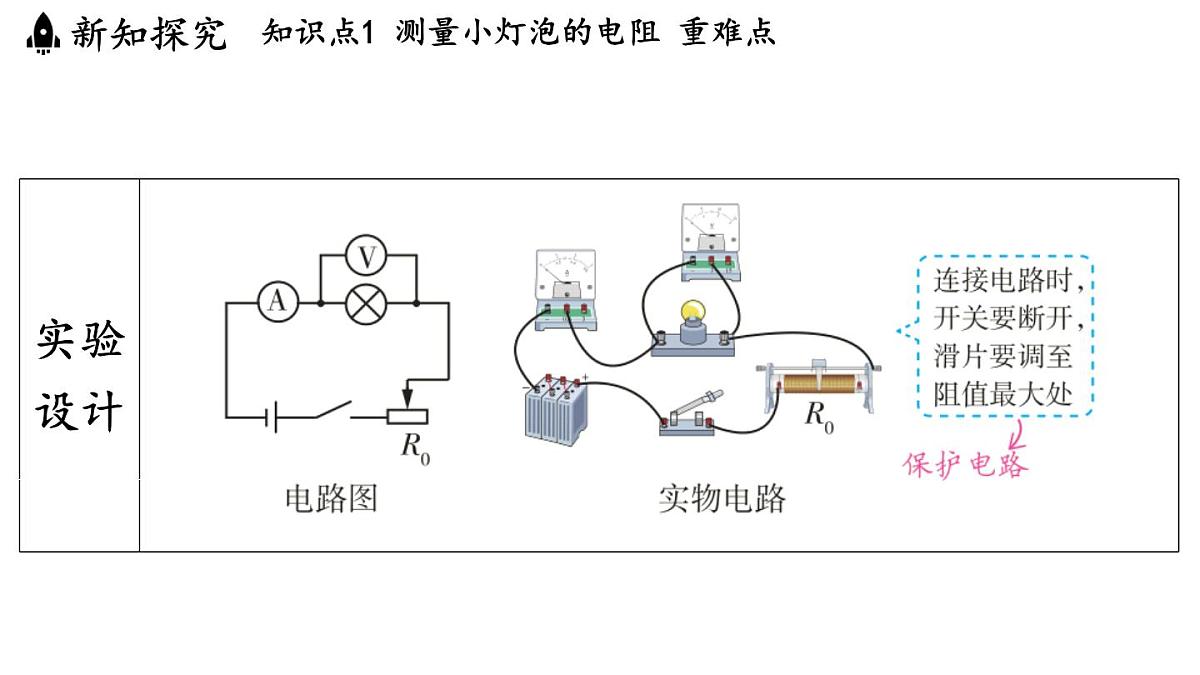

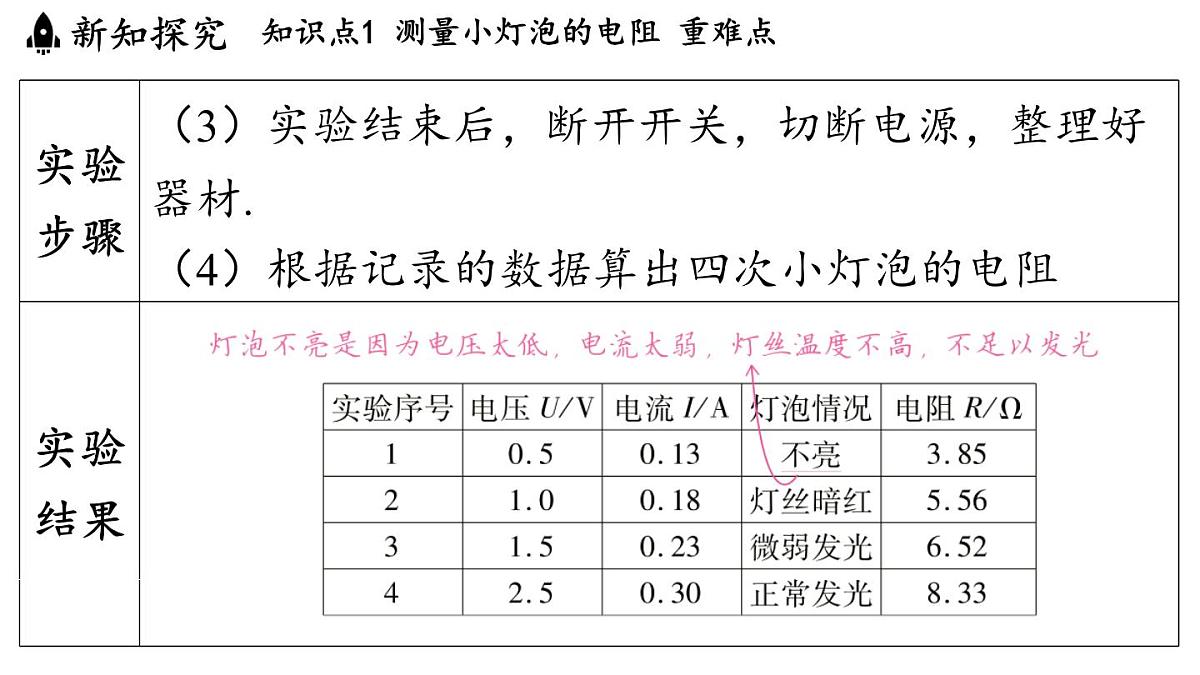

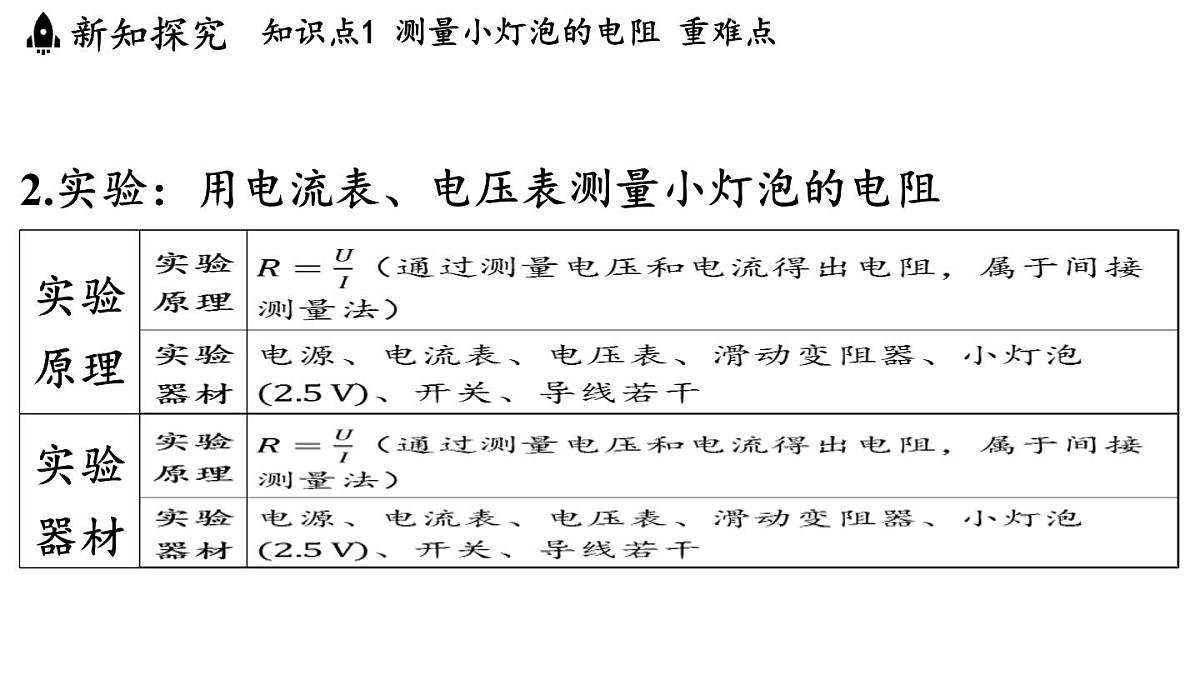

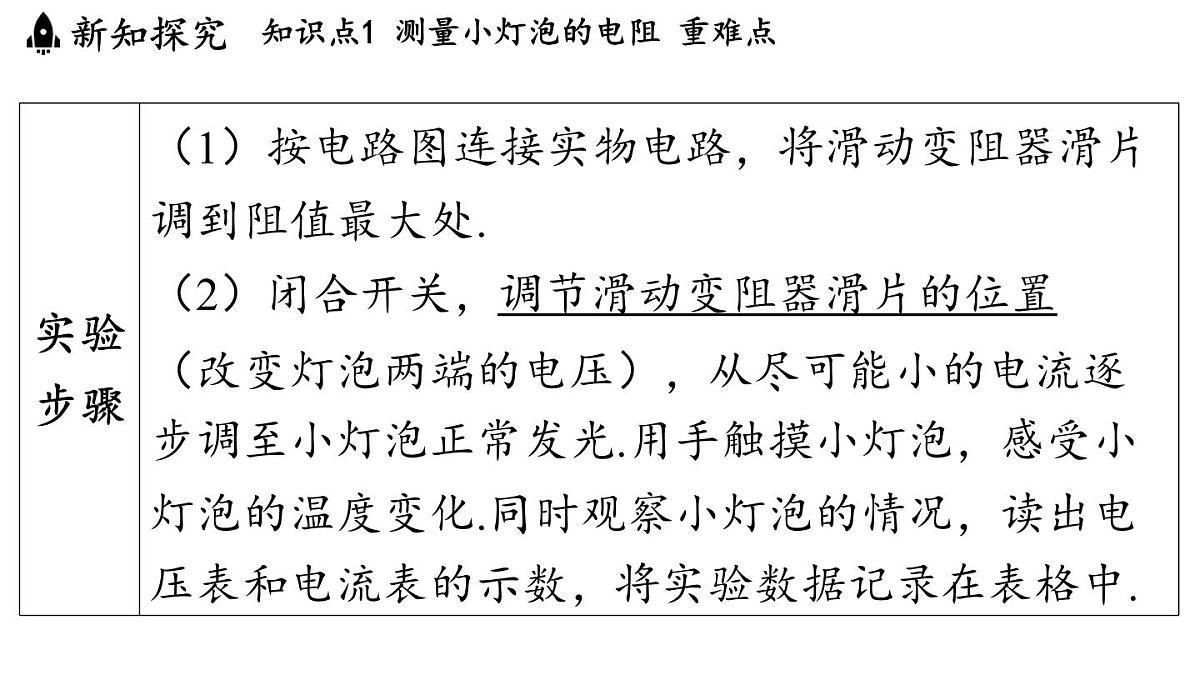

2.实验：用电流表、电压表测量小灯泡的电阻
3.实验中常见的电路故障分析
4.“伏安法”测量定值电阻与小灯泡电阻的比较

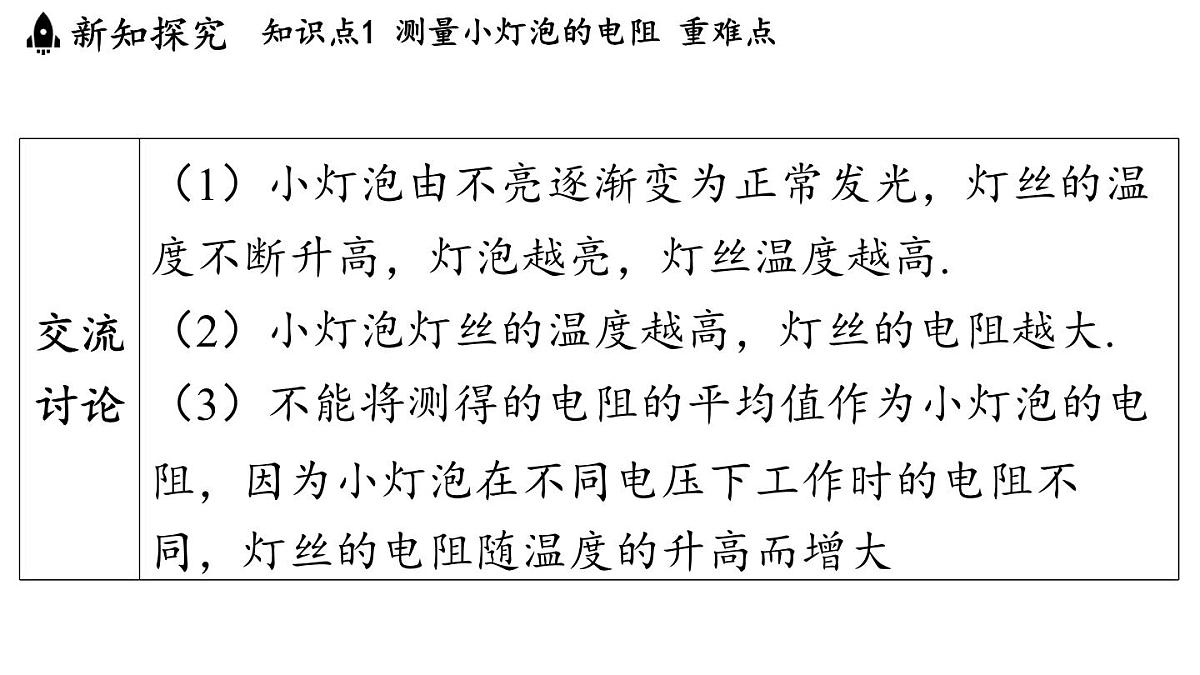

特别提醒多次测量的目的不同1.定值电阻几乎是不变的，多次测量的目的是求出几次测量的平均值以减小误差.（求平均值以减小误差）2.测量小灯泡的电阻时，多次测量的目的是比较小灯泡在不同电压下的电阻是否相同，有什么规律，从而得出小灯泡灯丝电阻与温度有关的结论.（探究小灯泡电阻变化的规律）
（1）请用笔画线代替导线，在图甲中将实验电路连接完整（要求：滑动变阻器的滑片向右移动时灯泡变亮）.
阻器的接线柱要“一上一下”接入电路，要使滑片向右移动时灯泡变亮，需使电路中的电阻变小，电流变大，故右下接线柱应接入电路.
（4）根据图丙可知小灯泡的电阻是______（选填“变化”或“不变”）的，你认为原因是______________________.
1.“伏阻法”：用电压表、已知电阻测量未知电阻的方法
. .
2.“安阻法”：用电流表、已知电阻测量未知电阻的方法
. .
. .
3.等效替代法：用电压表（或电流表）、已知电阻测量未知电阻的方法
完成测电阻实验后，小伟想，假如没有电流表,应该也能测出电阻的阻值，于是他设计了如图所示的电路,请你帮助他将实验步骤补充完整.
（1）______________________________________________________________________；
3.探究并联电路中电阻的特点
（西宁中考）交警在检查酒驾时，通过酒精检测仪定量检测.该仪器原
