【电学基础计算】

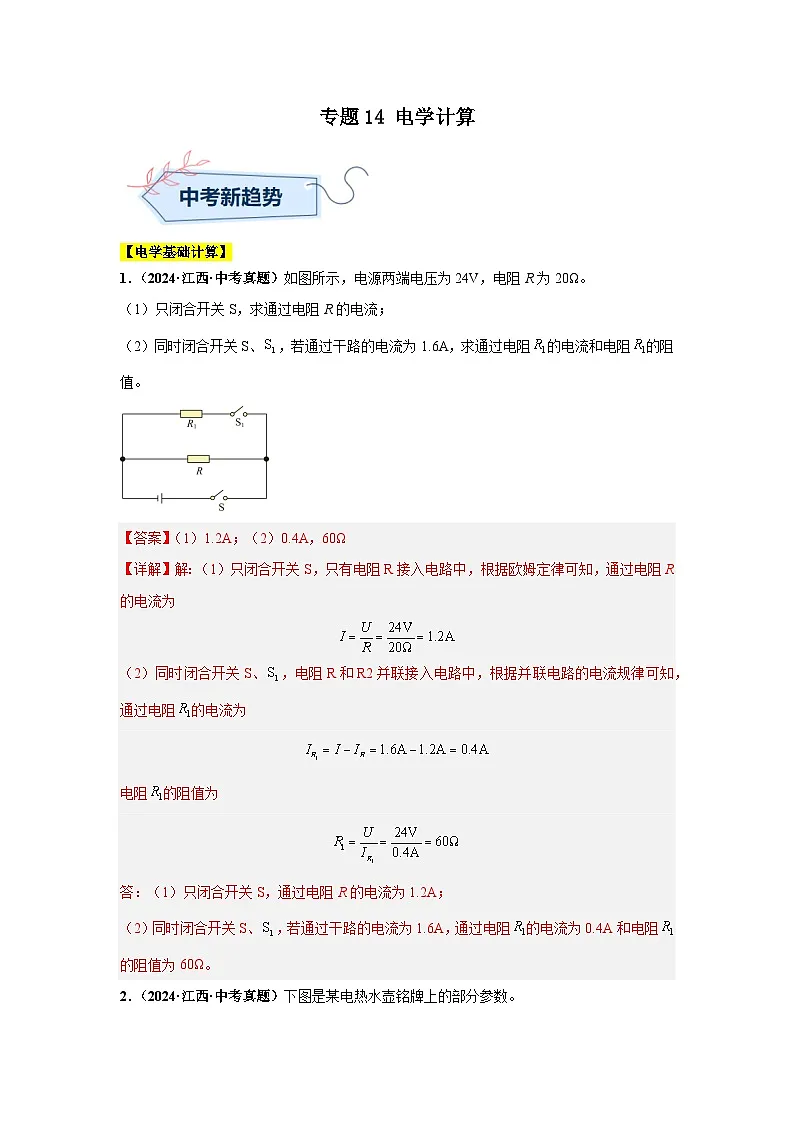

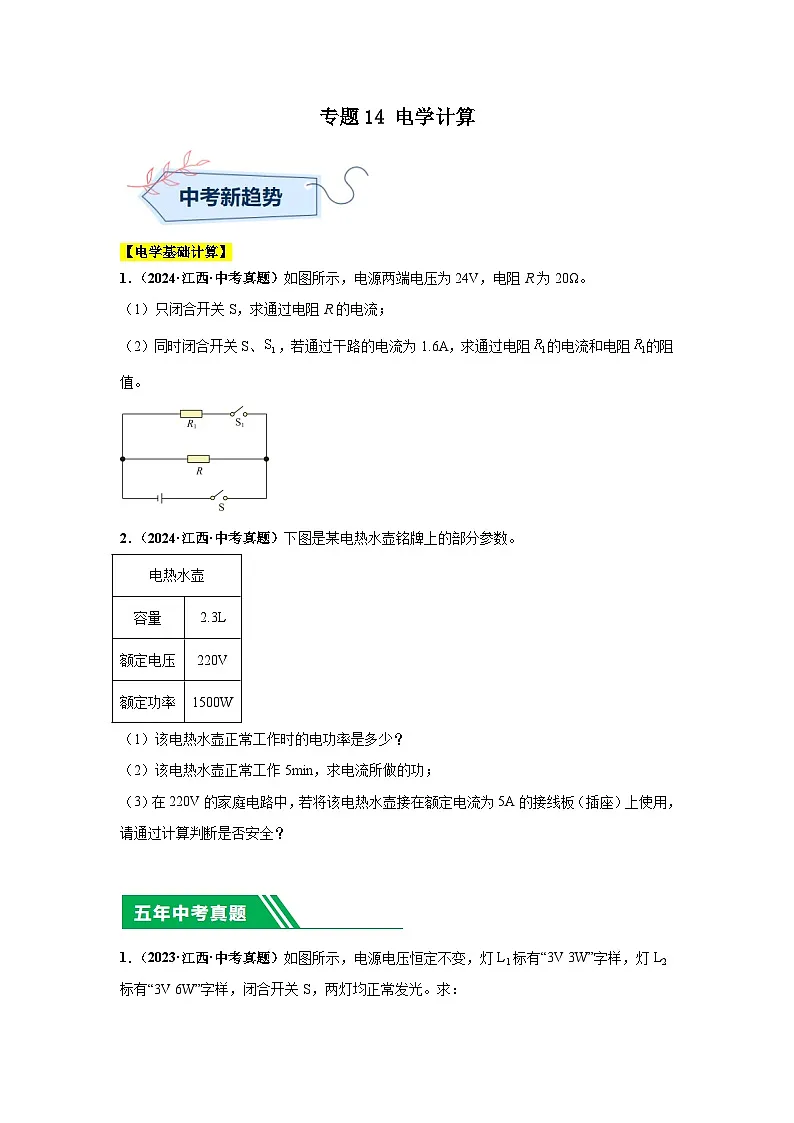

1．（2024·江西·中考真题）如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、，若通过干路的电流为1.6A，求通过电阻的电流和电阻的阻值。

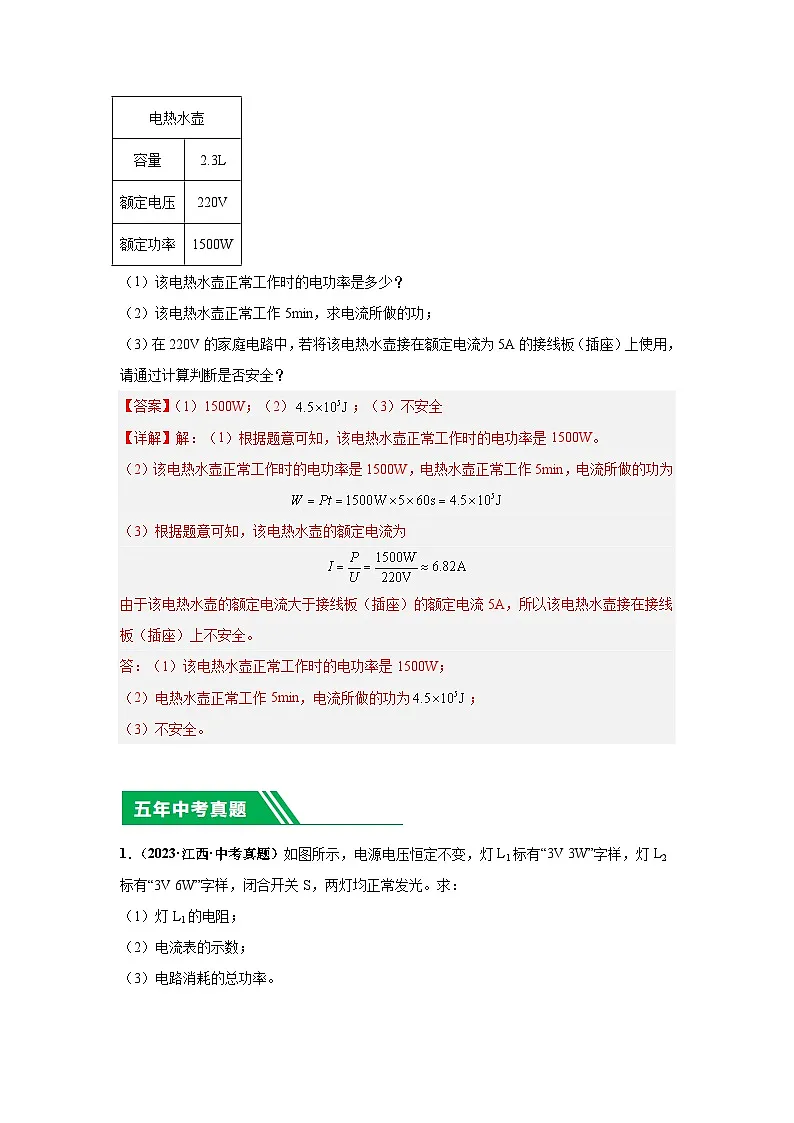

2．（2024·江西·中考真题）下图是某电热水壶铭牌上的部分参数。
（1）该电热水壶正常工作时的电功率是多少？
（2）该电热水壶正常工作5min，求电流所做的功；
（3）在220V的家庭电路中，若将该电热水壶接在额定电流为5A的接线板（插座）上使用，请通过计算判断是否安全？

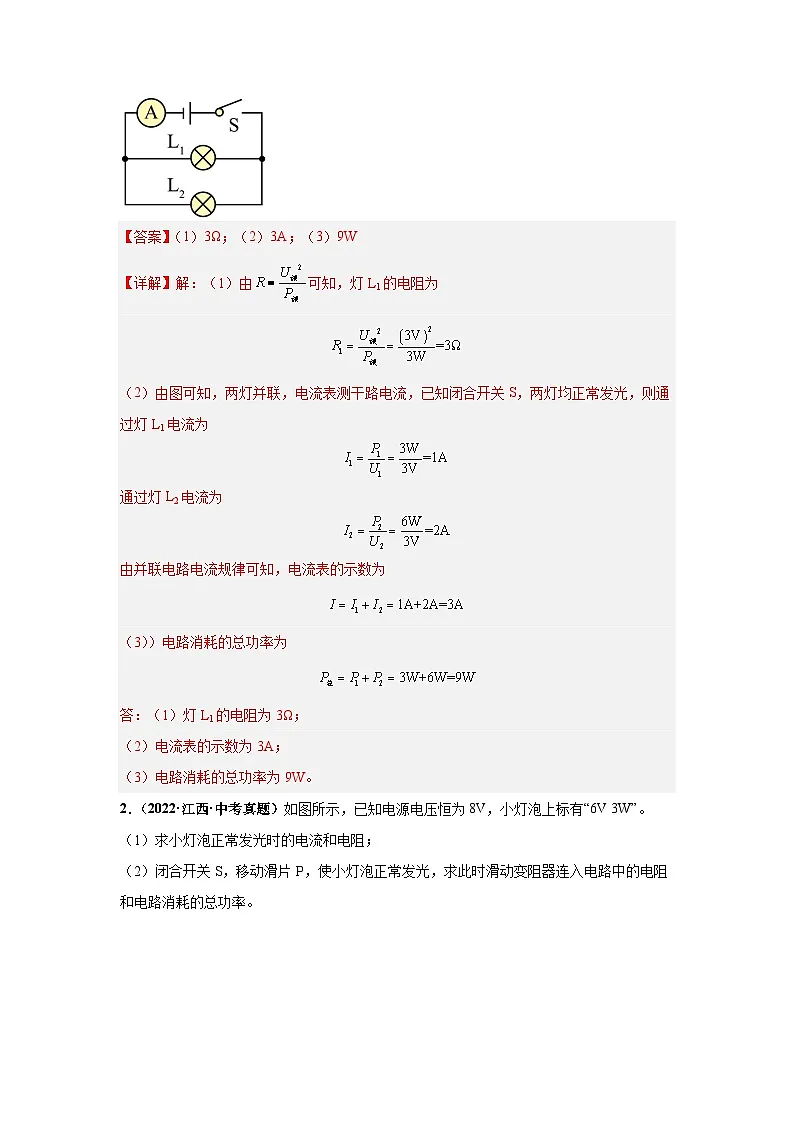

1．（2023·江西·中考真题）如图所示，电源电压恒定不变，灯L1标有“3V 3W”字样，灯L2标有“3V 6W”字样，闭合开关S，两灯均正常发光。求：
（1）灯L1的电阻；
（2）电流表的示数；
（3）电路消耗的总功率。

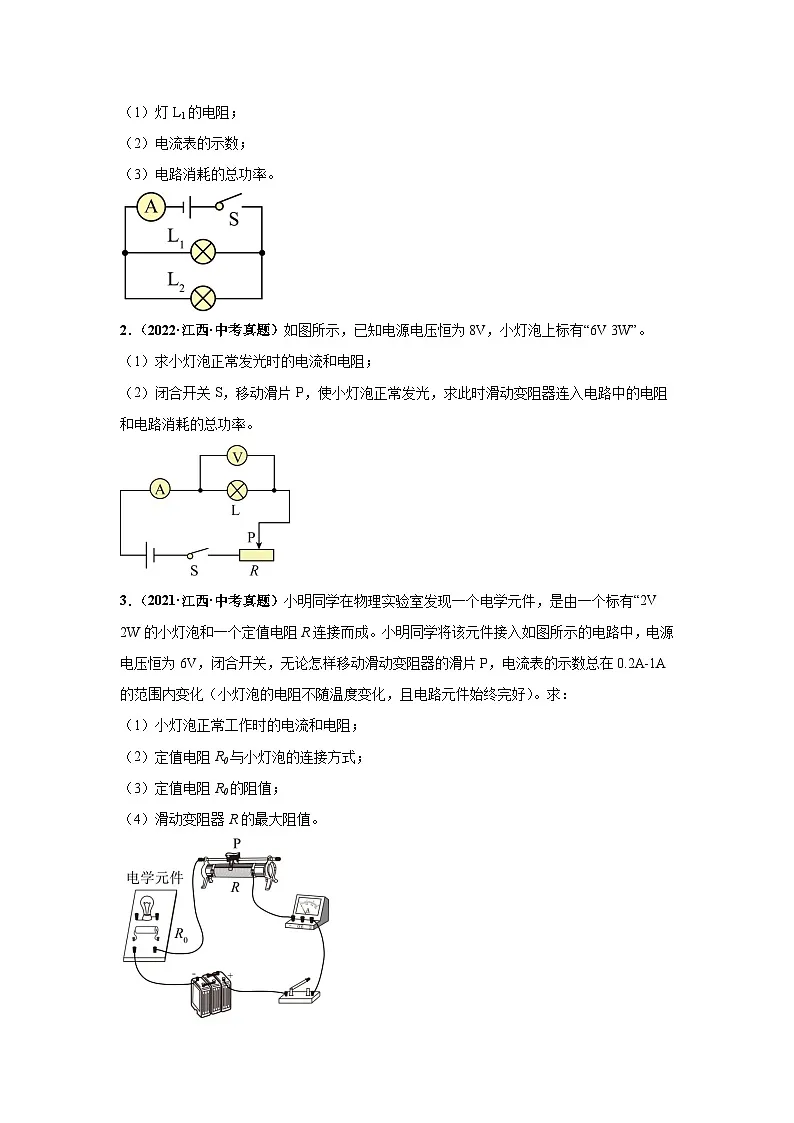

2．（2022·江西·中考真题）如图所示，已知电源电压恒为8V，小灯泡上标有“6V 3W”。
（1）求小灯泡正常发光时的电流和电阻；
（2）闭合开关S，移动滑片P，使小灯泡正常发光，求此时滑动变阻器连入电路中的电阻和电路消耗的总功率。
3．（2021·江西·中考真题）小明同学在物理实验室发现一个电学元件，是由一个标有“2V 2W的小灯泡和一个定值电阻R连接而成。小明同学将该元件接入如图所示的电路中，电源电压恒为6V，闭合开关，无论怎样移动滑动变阻器的滑片P，电流表的示数总在0.2A-1A的范围内变化（小灯泡的电阻不随温度变化，且电路元件始终完好）。求：
（1）小灯泡正常工作时的电流和电阻；
（2）定值电阻R0与小灯泡的连接方式；
（3）定值电阻R0的阻值；
（4）滑动变阻器R的最大阻值。

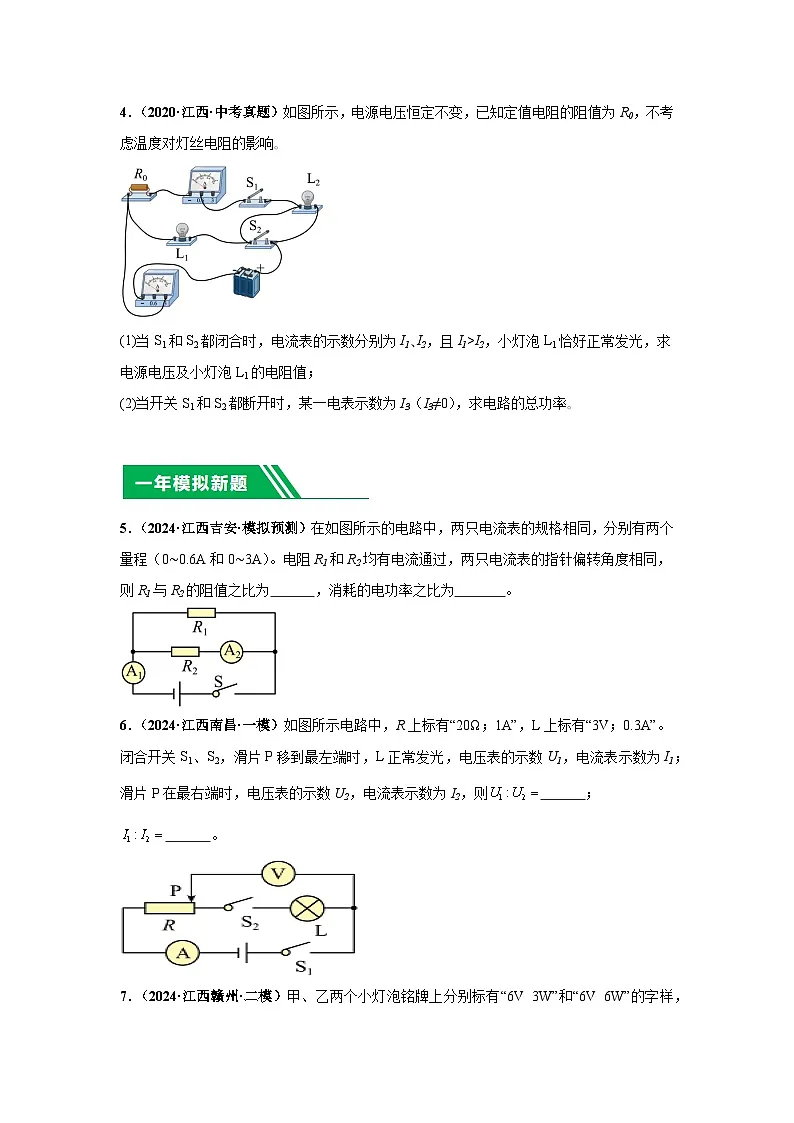

4．（2020·江西·中考真题）如图所示，电源电压恒定不变，已知定值电阻的阻值为R0，不考虑温度对灯丝电阻的影响｡
(1)当S1和S2都闭合时，电流表的示数分别为I1､I2，且I1>I2，小灯泡L1恰好正常发光，求电源电压及小灯泡L1的电阻值；
(2)当开关S1和S2都断开时，某一电表示数为I3（I3≠0），求电路的总功率｡
5．（2024·江西吉安·模拟预测）在如图所示的电路中，两只电流表的规格相同，分别有两个量程（0∼0.6A和0∼3A）。电阻R1和R2均有电流通过，两只电流表的指针偏转角度相同，则R1与R2的阻值之比为 ，消耗的电功率之比为 。
6．（2024·江西南昌·一模）如图所示电路中，R上标有“20Ω；1A”，L上标有“3V；0.3A”。闭合开关S1、S2，滑片P移到最左端时，L正常发光，电压表的示数U1，电流表示数为I1；滑片P在最右端时，电压表的示数U2，电流表示数为I2，则 ； 。
7．（2024·江西赣州·二模）甲、乙两个小灯泡铭牌上分别标有“6V 3W”和“6V 6W”的字样，使用过程中小灯泡的电阻均不变，若两灯都正常发光，则 灯更暗些；若把两灯串联在12V的电压下，则 灯可能会被烧坏。
8．（2024·江西吉安·一模）如图所示，电源电压保持不变，R1=2R2。开关S0始终处于闭合状态，滑动变阻器的滑片P移到最下端，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙= ；当开关S断开，甲、乙两表为电流表时，则两表示数之比I甲：I乙= 。

9．（2024·江西鹰潭·三模）一个玩具电动机，其线圈电阻，把它接在如图所示的电路中，闭合开关，使小电机转动，调节滑动变阻器的阻值使电压表的示数为2.0V时，此时电流表的示数为0.4A，电动机消耗的电功率为 W，此时电动机发热功率为 W。
10．（2024·江西景德镇·三模）如图所示，是小灯泡 L 和定值电阻 R 的 I-U 图像，由图像可知（ ）
A．R的电阻为5Ω
B．小灯泡的电阻为10Ω
C．只将L 与 R 串联在电流为0.2A的电路中，总功率为0.4W
D．只将L 与 R 并联在电压为2V的电路中，干路中的电流为0.3A
11．（2024·江西南昌·一模）图是电阻甲和乙的图像，以下是小明对图像信息作出的判断，其中正确的是（ ）

A．甲、乙均为定值电阻
B．当乙两端电压为1V时，其电阻值为
C．将甲、乙并联在2V的电路中，通过甲的电压较大
D．将甲、乙串联在3V的电路中，乙的电功率为0.8W
12．（2024·江西新余·一模）（多选）在综合实践活动中，小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为6V，，电阻丝粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表示数为0.05A；挡板P在A端时，坐位体前屈成绩为30cm。请通过分析计算，以下说法正确的是（ ）
A．挡板P由B端向A端滑动时，电流表示数变大，电阻的功率变大
B．当推动挡板P到A端时，电压表示数是4.5V
C．电阻丝的阻值是90Ω
D．国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀，若小林进行测试时电压表示数为3V，通过计算判断小林的成绩没有达到优秀。
13．（2024·江西九江·三模）在如图所示的电路中，电源电压保持6V不变，电阻的阻值为20Ω。当断开，、闭合时，电流表的示数为0.45A，求：
(1)电阻的阻值；
(2)电阻消耗的电功率；
(3)当开关、断开，闭合时，电路消耗的总电功率。
14．（2024·江西抚州·模拟预测）如图所示，小灯泡L标有“6V，0.3A”字样，R＝10Ω，闭合开关S，小灯泡正常发光。求：
(1)小灯泡正常发光时的电阻；
(2)电压表的示数；
(3)电源电压U；
(4)小灯泡正常发光1min消耗的电能。
15．（2024·江西南昌·模拟预测）如图所示的电路中，电源电压为4.5V，闭合开关S后，电流表的示数为0.5A，电压表的示数为3V，灯泡正常发光。求：
（1）小灯泡的额定电功率；
（2）滑动变阻器此时接入电路的阻值；
（3）通电10s，整个电路消耗的电能。
16．（2024·江西吉安·模拟预测）如图所示，R1和R2为两个定值电阻，其中电阻R1的阻值为30Ω，电源两端的电压保持不变。当开关S1、S2均闭合时，电流表示数为0.3A；当开关S1闭合，S2断开时，电流表示数为0.2A。求：
(1)电源两端的电压U；
(2)电阻R2的阻值；
(3)当开关S1闭合，S2断开时，10s电阻R2消耗的电能。
17．（2024·江西吉安·模拟预测）如图所示电路中，电源电压恒为6V不变：小灯泡L标有的字样看不清，，当开关均闭合时，电流表示数为0.8A，此时小灯泡L正常发光（忽略温度对灯丝电阻的影响）。求
（1）小灯泡的额定电压及额定功率；
（2）开关均闭合时通电1min电阻产生的热量；
（3）当、都断开时，电流表的示数为0.2A，则电阻的值是多少。
18．（2024·江西新余·二模）如图所示的电路中，定值电阻，滑动变阻器铭牌上标有“20Ω 1A”字样，电源电压为6V。问：
（1）滑片P在最左端时，求两端的电压？
（2）滑片P在最右端时，求通过电阻的电流？
（3）滑片P在最右端时，求两端的电压？
19．（2024·江西吉安·三模）如图所示为模拟调光灯电路，电源电压恒为6V，灯泡标有“2.5V 0.5A”字样（灯丝阻值不变），滑动变阻器标有“20Ω 1A”字样。
（1）求灯泡正常发光时的电功率；
（2）求灯泡正常发光时滑动变阻器接入电路的阻值；
（3）求灯泡正常发光时，通电60s，电路消耗的电能。
20．（2024·江西·模拟预测）如图所示的电路、电源电压恒为12V、R1=10Ω，电流表选择“0~0.6 A”量程，电压表均选择“0~15 V”量程。闭合开关，滑动变阻器R2的滑片置于α端时，电压表的示数为8V，求∶
（1）电压表的示数；
（2）滑动变阻器的最大阻值；
（3）移动滑动变阻器的滑片，在保证电路安全的前提下，通电10s电路中电流所做功的最大值。
21．（2024·江西鹰潭·二模）如图所示，，，小灯泡L的规格为“6V 3W”，电源电压保持不变。（不考虑灯丝电阻变化）求：
（1）求小灯泡正常发光时的电阻。
（2）、都断开时，小灯泡刚好正常发光，求电源电压。
（3）、都闭合时，求电路的总功率。
22．（2024·江西九江·三模）如图所示，定值电阻R1的阻值为30Ω，当滑动变阻器R2滑片P在中点时，电流表的示数为0.4A，电压表的示数为6V，求：
（1）电源电压；
（2）滑动变阻器R2的最大阻值；
（3）当电流表的示数为0.3A时，滑动变阻器R2连入电路的电阻。
23．（2024·江西抚州·一模）如图甲所示电路，滑动变阻器的最大阻值为R1＝40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片移到b端时，电流表A1、A2的示数分别为如图乙、丙所示；当S1闭合、S2断开且滑片滑到a端时，电流表A1的示数为1.5A。
求：（1）电源电压。
（2）R2的电阻；
（3）灯L的电阻；
（4）整个电路消耗的最大电功率。
电热水壶
容量
2.3L
额定电压
220V
额定功率
1500W
