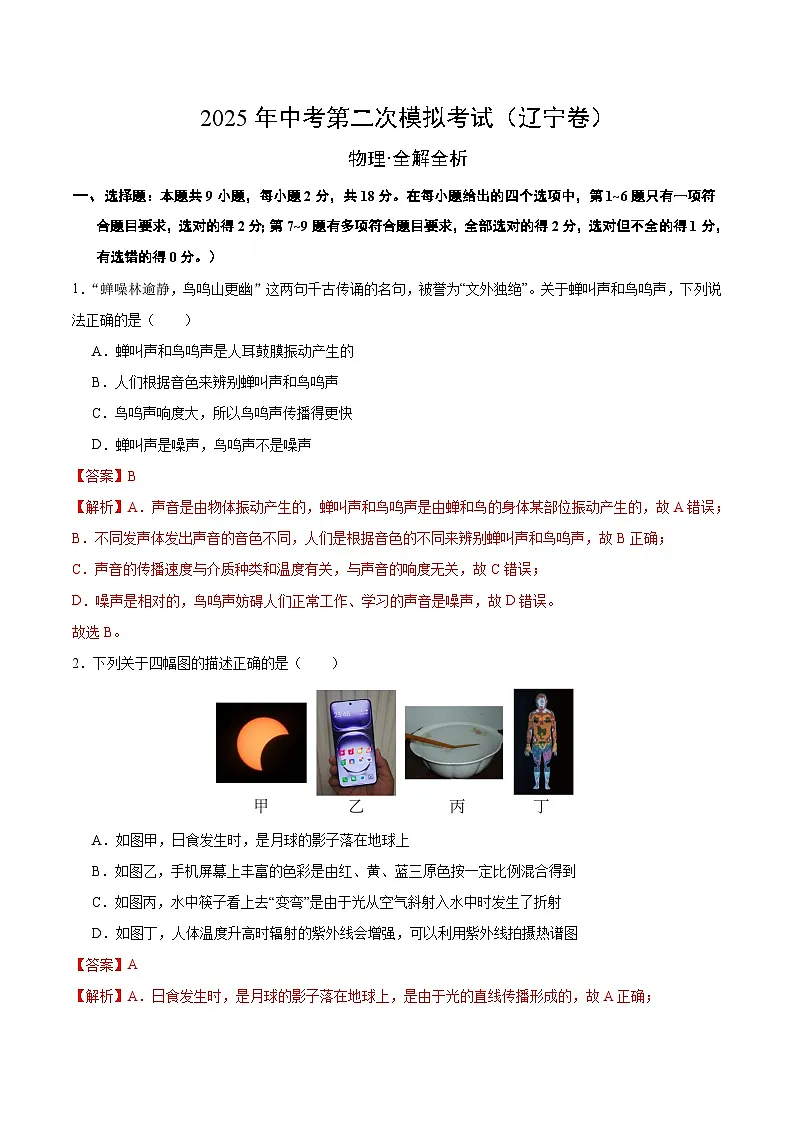

2025年中考第二次模拟考试卷：物理（辽宁卷）（解析版）

这是一份2025年中考第二次模拟考试卷：物理（辽宁卷）（解析版），共18页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。
一、选择题：本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合题目要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分。）
1．“蝉噪林逾静，鸟鸣山更幽”这两句千古传诵的名句，被誉为“文外独绝”。关于蝉叫声和鸟鸣声，下列说法正确的是（ ）
A．蝉叫声和鸟鸣声是人耳鼓膜振动产生的
B．人们根据音色来辨别蝉叫声和鸟鸣声
C．鸟鸣声响度大，所以鸟鸣声传播得更快
D．蝉叫声是噪声，鸟鸣声不是噪声
【答案】B
【解析】A．声音是由物体振动产生的，蝉叫声和鸟鸣声是由蝉和鸟的身体某部位振动产生的，故A错误；
B．不同发声体发出声音的音色不同，人们是根据音色的不同来辨别蝉叫声和鸟鸣声，故B正确；
C．声音的传播速度与介质种类和温度有关，与声音的响度无关，故C错误；
D．噪声是相对的，鸟鸣声妨碍人们正常工作、学习的声音是噪声，故D错误。
故选B。
2．下列关于四幅图的描述正确的是（ ）
A．如图甲，日食发生时，是月球的影子落在地球上
B．如图乙，手机屏幕上丰富的色彩是由红、黄、蓝三原色按一定比例混合得到
C．如图丙，水中筷子看上去“变弯”是由于光从空气斜射入水中时发生了折射
D．如图丁，人体温度升高时辐射的紫外线会增强，可以利用紫外线拍摄热谱图
【答案】A
【解析】A．日食发生时，是月球的影子落在地球上，是由于光的直线传播形成的，故A正确；

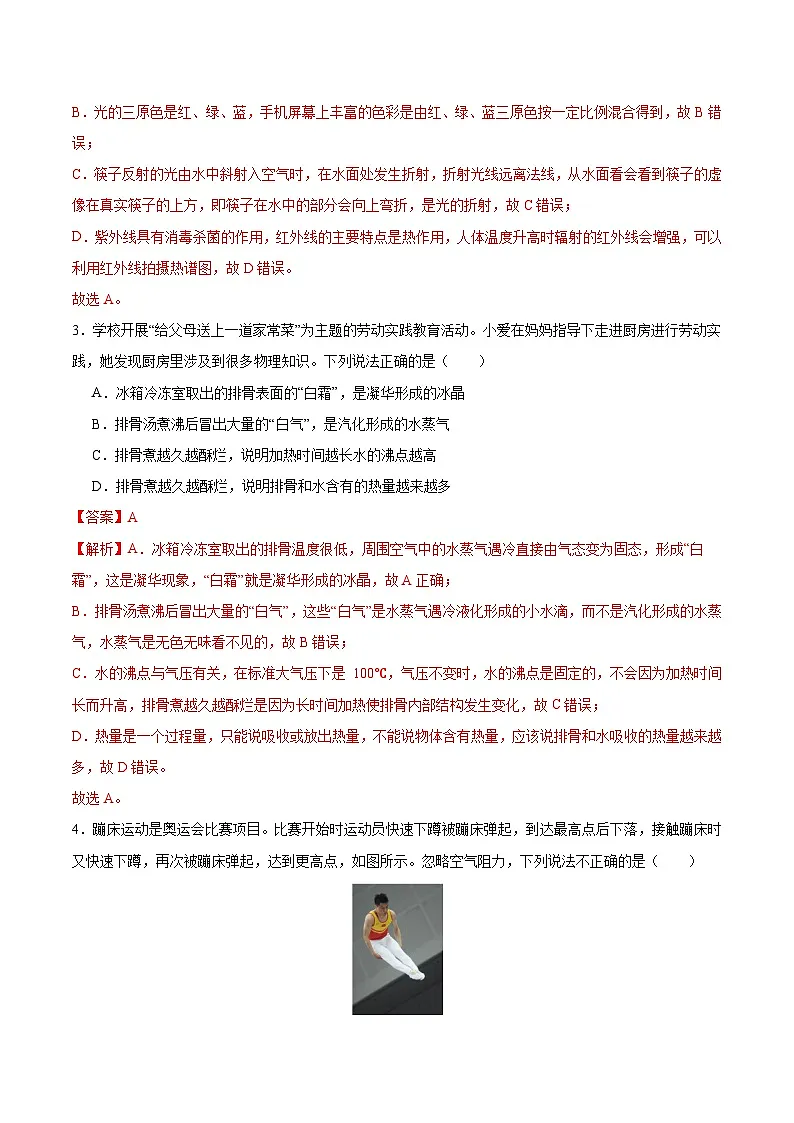

B．光的三原色是红、绿、蓝，手机屏幕上丰富的色彩是由红、绿、蓝三原色按一定比例混合得到，故B错误；
C．筷子反射的光由水中斜射入空气时，在水面处发生折射，折射光线远离法线，从水面看会看到筷子的虚像在真实筷子的上方，即筷子在水中的部分会向上弯折，是光的折射，故C错误；
D．紫外线具有消毒杀菌的作用，红外线的主要特点是热作用，人体温度升高时辐射的红外线会增强，可以利用红外线拍摄热谱图，故D错误。
故选A。
3．学校开展“给父母送上一道家常菜”为主题的劳动实践教育活动。小爱在妈妈指导下走进厨房进行劳动实践，她发现厨房里涉及到很多物理知识。下列说法正确的是（ ）
A．冰箱冷冻室取出的排骨表面的“白霜”，是凝华形成的冰晶
B．排骨汤煮沸后冒出大量的“白气”，是汽化形成的水蒸气
C．排骨煮越久越酥烂，说明加热时间越长水的沸点越高
D．排骨煮越久越酥烂，说明排骨和水含有的热量越来越多
【答案】A
【解析】A．冰箱冷冻室取出的排骨温度很低，周围空气中的水蒸气遇冷直接由气态变为固态，形成“白霜”，这是凝华现象，“白霜”就是凝华形成的冰晶，故A正确；
B．排骨汤煮沸后冒出大量的“白气”，这些“白气”是水蒸气遇冷液化形成的小水滴，而不是汽化形成的水蒸气，水蒸气是无色无味看不见的，故B错误；
C．水的沸点与气压有关，在标准大气压下是 100℃，气压不变时，水的沸点是固定的，不会因为加热时间长而升高，排骨煮越久越酥烂是因为长时间加热使排骨内部结构发生变化，故C错误；
D．热量是一个过程量，只能说吸收或放出热量，不能说物体含有热量，应该说排骨和水吸收的热量越来越多，故D错误。
故选A。
4．蹦床运动是奥运会比赛项目。比赛开始时运动员快速下蹲被蹦床弹起，到达最高点后下落，接触蹦床时又快速下蹲，再次被蹦床弹起，达到更高点，如图所示。忽略空气阻力，下列说法不正确的是（ ）

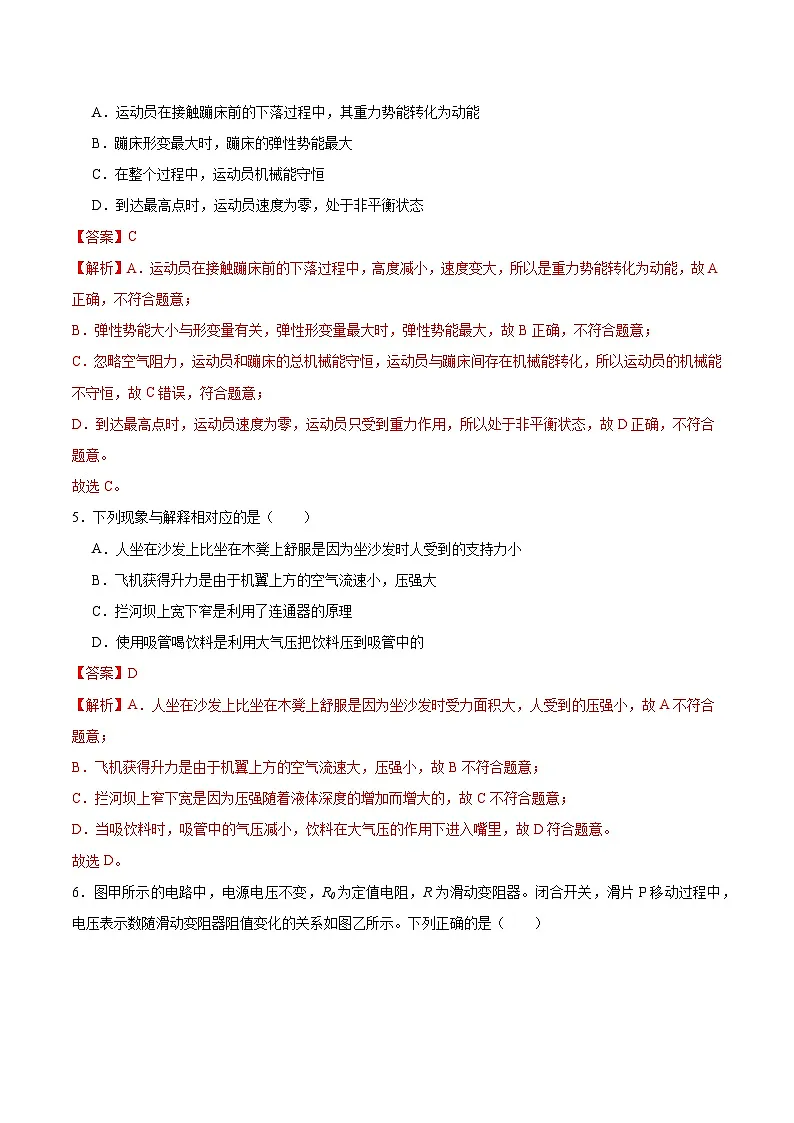

A．运动员在接触蹦床前的下落过程中，其重力势能转化为动能
B．蹦床形变最大时，蹦床的弹性势能最大
C．在整个过程中，运动员机械能守恒
D．到达最高点时，运动员速度为零，处于非平衡状态
【答案】C
【解析】A．运动员在接触蹦床前的下落过程中，高度减小，速度变大，所以是重力势能转化为动能，故A正确，不符合题意；
B．弹性势能大小与形变量有关，弹性形变量最大时，弹性势能最大，故B正确，不符合题意；
C．忽略空气阻力，运动员和蹦床的总机械能守恒，运动员与蹦床间存在机械能转化，所以运动员的机械能不守恒，故C错误，符合题意；
D．到达最高点时，运动员速度为零，运动员只受到重力作用，所以处于非平衡状态，故D正确，不符合题意。
故选C。
5．下列现象与解释相对应的是（ ）
A．人坐在沙发上比坐在木凳上舒服是因为坐沙发时人受到的支持力小
B．飞机获得升力是由于机翼上方的空气流速小，压强大
C．拦河坝上宽下窄是利用了连通器的原理
D．使用吸管喝饮料是利用大气压把饮料压到吸管中的
【答案】D
【解析】A．人坐在沙发上比坐在木凳上舒服是因为坐沙发时受力面积大，人受到的压强小，故A不符合题意；
B．飞机获得升力是由于机翼上方的空气流速大，压强小，故B不符合题意；
C．拦河坝上窄下宽是因为压强随着液体深度的增加而增大的，故C不符合题意；
D．当吸饮料时，吸管中的气压减小，饮料在大气压的作用下进入嘴里，故D符合题意。
故选D。
6．图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列正确的是（ ）
A．电源电压为5VB．R0的阻值为10Ω
C．R=5Ω时，其功率最大D．R=15Ω时，电路消耗的功率为1.6W
【答案】C
【解析】AB．如图乙所示，当R为5Ω时，两端电压为3V，当R为10Ω时，两端电压为4V，则电源电压为
解得U=6V，R0=5Ω。故AB错误；
C．滑动变阻器R的电功率
所以，当R＝R0＝5Ω时，滑动变阻器的电功率最大。故C正确；
D．R=15Ω时，电路消耗的功率为
故D错误。
故选C。
7．小王用图中甲图所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是（ ）
A．凸透镜的焦距是
B．图乙中烛焰成的是倒立、放大的虚像
C．投影仪成像特点与图乙中所成像的特点相同
D．只将蜡烛向左移，为了在光屏上再次呈现清晰的像，应换一个较薄的凸透镜
【答案】ACD
【解析】A．由图可知此透镜的焦距为
故A正确；
BC．由图可知此时物距为
物距大于1倍焦距小于2倍焦距，成倒立、放大的实像，投影仪就是利用这一成像原理工作的，故B错误，C正确；
D．只将蜡烛往左移，根据物远像近像变小的规律，应将光屏向左移才能得到清晰的像，要不移动光屏还能得到清晰的像则可更换一个焦距较大的凸透镜，这样透镜的折光能力与前者相比变弱，成像会聚点与前者相比变远，可不移动光屏位置仍能得到清晰的像。故D正确。
故选ACD。
8．如图所示的水平桌面上有完全相同的甲、乙两个烧杯，杯内装有体积相同的水和某种液体，将两个体积相同的实心球a、b放入甲烧杯中如图甲所示（ ）
A．未放入球前两烧杯中液体对容器底的压强pa＞pb
B．若将a球放入乙烧杯中a球一定沉底
C．b球在两烧杯中球所受的浮力F甲＜F乙
D．若甲烧杯内的液体是水，乙烧杯内的液体可能是浓盐水
【答案】AB
【解析】A．由图知b球在甲液体中漂浮，b球在乙液体中悬浮，所以甲液体的密度大于乙液体的密度，未放入球前，两相同的杯内液体的体积相等，则液体深度相等。由p＝ρgh知甲烧杯液体对底部压强大于乙烧杯液体对底部压强pa＞pb，故A正确；
B．由图知a球在甲烧杯中沉底或悬浮，可知a球密度大于或等于甲烧杯液体的密度，又甲杯液体密度大于乙杯液体密度，所以a球的密度大于乙液体密度，则若将a球放入乙烧杯中a球一定沉底，故B正确；
C．由图知b球在甲液体中漂浮，b球在乙液体中悬浮，漂浮或悬浮时物体受到的浮力大小等于重力，重力不变，则浮力不变，即F甲＝F乙，故C错误；
D．由前面分析可知，甲杯内液体密度大于乙杯内液体的密度，a若甲烧杯内的液体是水，而盐水的密度比水的密度大，所以乙烧杯内的液体不可能是浓盐水，故D错误。
故选AB。
9．如图为“儿童安全插座”，它具有保护门双层互锁功能，能有效防止触电事故的发生。下列相关说法错误的是（ ）
A．“儿童安全插座”的白色保护门属于导体
B．“儿童安全插座”与家庭电路中其他用电器并联
C．用测电笔笔尖插入L孔，正常情况下测电笔氖管会发光
D．若“儿童安全插座”发生短路，家庭电路的空气开关不会“跳闸”
【答案】AD
【解析】A．“儿童安全插座”的白色保护门属于绝缘体，故A错误，符合题意；
B．“儿童安全插座”与家庭电路中其他用电器并联，工作互不影响，故B正确，不符合题意；
C．用测电笔笔尖插入L孔，正常情况下测电笔氖管会发光，这是因为火线中有电流流动，形成了一个完整的电路，使得测电笔能够检测到电压的存在，故C正确，不符合题意；
D．当家庭电路中的儿童安全插座发生短路时，家庭电路的空气开关确实会发生“跳闸”。这是由于空气开关（也称为断路器）的主要功能之一就是在电路中检测到异常情况，如短路、过载或漏电时，自动断开电路以保护电气设备和人员安全,故D错误，符合题意。
故选AD。
二、填空题：本题共6小题，每空1分，共12分。
10．早上爸爸送小明上学，车子向南行驶，小明前后两次从后视镜中观察到一辆越野车分别如图甲、乙所示，设两车均匀速行驶，则以地面为参照物，越野车是运动的，越野车在向 行驶，且越野车的车速 （选填“＞”“＝”或“＜”）小明车的车速。
【答案】南 >
【解析】[1][2]两车均匀速行驶，则以地面为参照物，越野车位置在变化，是运动的。由图可知，小明前后两次从后视镜中观察到一辆越野车，其车头朝前，所以与小明的车行驶方向相同，即越野车在向南行驶；由于观察到的车身越来越大，表明越野车在靠近小明所乘的车，所以，越野车的车速大于小明车的车速。
11．如图所示，一个物体重10N，用30N的力F垂直于墙壁压住物体使其静止，则物体受到的摩擦力大小是 N；若压力增大到50N时物体仍然静止，则物体受到的摩擦力将 （选填“变大”、“变小”或“不变”）。
【答案】10 不变
【解析】[1]用30N的力F垂直于墙壁压住物体使其静止，处于平衡状态，受平衡力作用，即物体在竖直方向上受竖直向下的重力和竖直向上静摩擦力的作用，故摩擦力为
f=G=10N
[2]若压力增大到50N时物体仍然静止时，物体仍平衡，受到的重力不变，与之平衡的摩擦力不变，即摩擦力仍为10N。
12．潜水艇在水面以下的上浮和下潜，它是通过调节自身重力来控制的。当它漂浮在水面上时所受浮力 （选填“大于”、“等于”或“小于”）重力；它在水下下潜的过程中浮力 （选填“变大”、“不变”或“变小”）。
【答案】等于 不变
【解析】[1]当潜水艇漂浮在水面上时，它受到的浮力等于它的总重力。
[2]潜水艇在下潜过程中，排开水的体积不变，由阿基米德原理可知，潜水艇受到水的浮力不变。
13．如图所示是热爱课外实践的小亮同学设计的汽车CO2排放量检测电路。当CO2浓度增大时，气敏电阻R1阻值减小，导致电磁铁的磁性 （选填“增强”或“减弱”）；当CO2浓度 （选填“高”或“低”）于某一设定值时，电铃就会报警。
【答案】增强 高
【解析】[1][2]气敏电阻R1的阻值随CO2浓度的增大而减小，当CO2浓度增大时，气敏电阻R1阻值减小，由可知电路中电流增大，电磁铁磁性增强，当电路中电流增大到一定值时，电磁铁会吸引衔铁向下，电铃发声报警，所以当CO2浓度高于某一设定值时，电铃就会报警。
14．2024年4月25日，神舟十八号载人飞船发射成功。飞船与地面间的通信是利用 （选填“电磁波”或“超声波”）；中国“人造太阳”——大型核实验装置“东方超环”是通过 （选填“核裂变”或“核聚变”）释放巨大的能量。
【答案】电磁波 核聚变
【解析】[1]电磁波可以传递信息，而且可以在真空中传播，飞船与地面间的通信是利用电磁波。
[2]人造太阳是利用核聚变释放核能，中国“人造太阳”——大型核实验装置“东方超环”是通过核聚变释放巨大的能量。
15．在如图所示电路中，电源电压不变，当开关S闭合，滑动变阻器的滑片P由最左端向中点移动的过程中，电流表A的示数将会 （选填“变大”、“变小”或“不变”），灯泡L的亮度将会 （选填“变亮”、“变暗”或“不变”）。
【答案】变大 不变
【解析】[1]当开关S闭合，电路为灯泡和变阻器并联，电流表测变阻器支路电流，电压表测电源电压。滑动变阻器的滑片P由最左端向中点移动的过程中，变阻器接入电路中的阻值变小，由并联电路中电压规律可知，变阻器两端电压不变，根据可知，变阻器支路电流变大，即电流表的示数变大。
[2]由于并联电路中各支路之间互不影响，因此调节变阻器，灯泡的亮度不变。
三、作图题：本题共2小题，每小题2分，共4分。
16．（2分）如图甲所示是同学的笔记本电脑，请在图乙中画出打开电脑屏幕的最小动力F及其力臂L；
【答案】见解析
【解析】由题可知，杠杆受到的阻力大小与阻力臂一定，由杠杆平衡条件可知，动力与动力臂的乘积一定，要使动力最小应使动力臂最大，在A点施加力的最大力臂就是OA的长，最小动力F应与OA垂直，因为杠杆所受到的阻力竖直向下，所以F的方向垂直OA向上，如图所示：
17．（2分）如图，请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。
【答案】见解析
【解析】先通过平面镜作出烛焰上S点的对称点S′，即为S的像，连接S′A交平面镜于点O，连接SO即为入射光线，OA为反射光线，如图所示：
四、实验题：本题共4小题，每空1分，共24分。
18．（6分）（1）小东利用如图甲的装置完成“探究水沸腾的特点”实验。
①每隔一分钟记录温度，第3min时温度计示数如图乙所示，温度计的示数为 ℃；
②将记录的数据填入表格中，观察发现，水沸腾时温度不变，这时水 （选填“需要”或“不需要”）吸热。沸腾时，水中产生气泡的情形是图丙中的 图；
③由图表格可知水的沸点低于100℃，原因可能是当地气压 一个标准大气压。
（2）如图所示，小东用相同的加热装置给质量和初温都相同的水和煤油加热，根据记录的数据作出了两种液体的温度（T）随时间（t）变化的图像。
①当水和煤油加热相同时间，水和煤油吸收的热量 （选填“相同”或“不相同”）；
②已知水的比热容是4.2×103J/(kg·℃)，则煤油的比热容是 J/(kg·℃)。
【答案】（1）97 需要 A 低于 （2）相同 2.1×103
【解析】（1）①[1]由图乙可知，温度计的分度值为1℃，液柱在90℃上方第7个小格处，所以温度计的示数为97℃。
②[2][3]水沸腾时温度不变，但需要持续吸热，若停止吸热，沸腾会停止；沸腾时，水中产生气泡的情形是图丙中的A图，因为A图中气泡在上升过程中逐渐变大，这是水沸腾时的特点，而B图中气泡在上升过程中逐渐变小，是水沸腾前的特点。
③[4]由表格数据可知，水沸腾时，温度保持98℃不变，即水的沸点为98℃，低于100℃，原因可能是当地气压低于一个标准大气压，因为气压越低，沸点越低。
（2）①[1]当水和煤油加热相同时间，由于使用的是相同的加热装置，相同时间内放出的热量相同，所以水和煤油吸收的热量相同。
②[2]由图知，加热5分钟，水升高的温度为
煤油升高的温度为
根据Q吸=cmΔT可知，在质量和吸热相同的情况下，比热容与升高的温度成反比，故煤油的比热容为
19．（5分）某学习小组用如图甲所示装置探究平面镜成像特点：
（1）他们应选取两支外形 （选填“相同”或“不同”）的蜡烛进行实验；
（2）蜡烛B和蜡烛A的像完全重合说明像和物 ；
（3）其他小组使用跳棋完成实验时，发现棋子M的像偏暗，于是进行了如图乙所示的几种操作，a是对着棋子M照射，b和c都是对着像照射，a、b、c三种操作中，观察到M的像最亮的是 ；
（4）在交流评价时，小华与其他同学交流评估时，小明提出用发光的字母灯来进行实验会更好，理由是 。若字母灯有“F”“O”“T”三种形状，则选择“ ”形状的字母灯进行实验最好。
【答案】（1）相同 （2）大小相等 （3）a方法 （4）成像更清晰 F
【解析】（1）实验中为了比较物与像大小关系，选用两支完全一样的蜡烛。
（2）由于两支蜡烛相同，蜡烛B和蜡烛A的像完全重合，说明平面镜成像中物与像大小相等。
（3）a方法是用光源对着物体照射，可以照亮物体，物体反射的光多，能使成像更清晰；b方法是用光源透过玻璃板对着像的位置照射，虽然玻璃会反光，但玻璃也会“透光”，反射到棋子A的光线相对较少，且像周围的环境亮度增大，所以不能使像变亮；c方法是直接对着像的位置照射，像周围的环境亮度增大，所以不能使像变亮；由此可知，a方法可行，bc方法不可行。
（4）[1][2]发光的字母灯，发光稳定，能够使像更加清晰，用“O”时，像和物左右、上下的正反关系都不能比较；“T”只能比较上下的倒正关系。字母“F”可以同时比较像和物左右、上下的倒正关系。故选择“F”。
20．（6分）为了去除草莓表面残留的农药、细菌和果虫，利用盐水清洗草莓是一种有效的方法．小爽想用密度为的盐水清洗草莓，为检验配制的盐水是否合格，设计了实验方案并进行了如下操作。
（1）将天平放在水平桌面上，将游码移至标尺左端零刻度线上，发现指针的位置如图甲，则需将平衡螺母向 调节；
（2）用天平测出空烧杯的质量为，往烧杯中倒入适量盐水，如图乙用天平测出烧杯和盐水的总质量为 g；
（3）将烧杯中的盐水倒入量筒中，液面位置如图丙，则盐水的密度为 ；
（4）按照此方案测得盐水的密度较真实值会 ；
（5）为配制出合格的盐水，需要继续向盐水中适量 （填“加盐”或“加水”）；
（6）小爽洗草莓时发现草莓会漂浮在盐水上，于是采用了图丁所示的方法测量了草莓的密度：
①用天平测出草莓的质量为m；
②将草莓轻放入盛满盐水的烧杯中，用细针将草莓压入盐水中浸没，盐水溢出，擦干烧杯外壁，取走细针，测出此时草莓、烧杯和盐水的总质量为；
③再取走草莓，将烧杯中盐水加满，测出烧杯和盐水的总质量为；则草莓的密度 （用、m、、表示）。
【答案】（1）左 （2）59.8 （3）1.12 （4）偏大 （5）加盐 （6）
【解析】（1）[1]将天平放在水平桌面上，把游码放在零刻度线处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向左调。
（2）[2]标尺上1g被分成5小格，天平的分度值为0.2g；盐水和烧杯的总质量
m总=50g+5g+4.8g=59.8g
（3）[3]量筒中盐水的体积为
V=40mL=40cm3
量筒中盐水的质量
m=m总-m杯=59.8g-15g=44.8g
盐水的密度
（4）[4]由于分子间存在引力，把烧杯中的盐水倒入量筒中时，由于烧杯内壁粘有少量盐水，测量出的盐水体积V偏小，根据密度公式可知，密度偏大。
（5）[5]因为测得盐水的密度小于1.15g/cm3，所以需要加盐以增大盐水的密度。
（6）[6]溢出水的质量
m盐水=m+m2-m1
则溢出水的体积
则草莓的体积
故草莓的密度
21．（7分）如图所示是小明探究电流与电压的关系实验。电流表量程为0~0.6A和0~3A，电压表量程为0~3V和0~15V，滑动变阻器规格为“20Ω 1A”。
（1）用笔画线代替导线，将图甲中电路连接完整；
（2）闭合开关，无论怎样移动滑动变阻器的滑片，电流表无示数，电压表有示数，则故障原因可能是 ；
（3）排除故障后，调节滑动变阻器的滑片，测得多组数据填入表中。第3次实验电流表示数如图乙所示，电流表示数为 A。由表中数据可知，小明连入电路的定值电阻值为 Ω；
（4）分析表中数据，可得出的实验结论是 ；
（5）完成上述实验后，由于电流表损坏，小明更换了电源并添加了一个阻值为20Ω的定值电阻，设计了如图丙所示的电路，测量小灯泡正常发光时的电阻。电源电压未知且恒定不变，小灯泡的额定电流为。
实验方案如下：
①按电路图连接电路；
②闭合开关S，断开S1，移动滑动变阻器的滑片，使电压表的示数为 V；
③保持滑片位置不变，开关S、S1均闭合时，电压表的示数为8V；将滑片滑至最右端，电压表示数为6V；
④则此小灯泡正常发光时的电阻为 Ω。
【答案】（1）见解析 （2）定值电阻断路 （3）0.2 10 （4）见详解 （5）6 10
【解析】（1）电源为两节干电池串联而成，电压不超过3V，电压表应接入0~3V量程，且电压表并联在定值电阻两端，滑动变阻器应一上一下接入电路中，如图所示
（2）闭合开关，电流表无示数，表明电路可能存在断路，电压表有示数，表明电压表两接线柱到电源两极为通路，断路可能发生在电压表测量范围以内，则故障原因可能是定值电阻断路。
（3）[1][2]如图乙所示，电流表接入量程为0~0.6A，分度值为0.02A，示数为0.2A。由表中数据可知，此时电压表示数为2V，故小明连入电路的定值电阻值为
（4）分析表中数据，当电阻一定时，电压与电流的比为一个定值，可得出的实验结论是当电阻一定时，通过导体的电流与两端电压成正比。
（5）[1][2]闭合开关S，断开S1，灯光L、R0、R串联，电压表测R0两端电压，如果移动滑动变阻器的滑片使灯泡正常发光，则电路中电流为0.3A，则电压表的示数为
假设滑动变阻器此时接入电阻为R，此时电源电压为
①
保持滑片位置不变，开关S、S1均闭合时，L短路，R0、R串联，电压表测R0两端电压，电压表的示数为8V，此时电源电压为
②
将滑片滑至最右端，此时滑动变阻器接入最大阻值，电压表测R0两端电压，电压表示数为6V；此时电源电压为
联立①②，并将U=12V代入，可得RL=R=10Ω
五、综合应用题：本题共3小题，共22分。
22．（7分）如图所示是为了上山方便而修建的盘山公路。一辆质量为4t的小型货车以36km/h的速度匀速行驶，经过10min从山脚到达竖直高度为600m的山顶。已知从山脚开到山顶，小型货车的牵引力大小不变为，汽油的热值为，g取10N/kg。求：
（1）小型货车从山脚到山顶的过程牵引力做功的功率；
（2）小型货车在匀速爬坡过程中的机械效率；（百分号前保留一位小数）
（3）若汽油完全燃烧且释放出来热量的30%用于牵引力做功，则小型货车从山脚到山顶大约消耗多少汽油？（保留两位小数）
【答案】（1） （2） （3）
【解析】（1）小型货车从山脚到山顶的过程牵引力做功的功率为
（2）牵引力做功为
小型货车的重力为
牵引力做的有用功为
则小型货车在匀速爬坡过程中的机械效率为
（3）汽油完全燃烧放出的热量为
消耗的汽油的质量为
23．（9分）如图所示，电源电压保持3V不变，滑动变阻器标有“”字样，仅闭合开关S2、滑片P处于图示位置时，电压表的示数为2V，电流表的示数为。求：
（1）定值电阻的阻值；
（2）仅闭合开关S2、滑片P处于图示位置时，10s内滑动变阻器消耗的电能；
（3）仅闭合开关、时，电路的最大电功率。
【答案】（1）； （2）2J； （3）3.9W
【解析】（1）由图可知，仅闭合开关S2、与串联，电压表测量两端的电压，电流表测量电路中的电流，由欧姆定律可知，定值电阻的阻值
（2）仅闭合开关S2、滑片P处于图示位置时，根据串联电路的电压特点可知，两端的电压
10s内滑动变阻器消耗的电能
（3）仅闭合开关、时，与并联，此时通过的电流
根据滑动变阻器R的规格可知，通过的最大电流，根据并联电路的电流特点可知，干路中的最大电流
电路的最大电功率
24．（6分）阅读短文，回答问题：
电熨斗
如图甲为生活中常用的电熨斗，图乙是电熨斗结构图，电熨斗中有一个由双金属片制成的自动开关，且两金属片紧紧地铆在一起，受热时铜片膨胀得比铁片大，温度越高，弯曲得越显著。常温时，当电熨电源接通时，电热丝发热，当温度升高到设定的温度时，双金属片顶端的触点与弹性钢片上的触点分离，将调温旋钮上的升降螺丝上下调节，双金属片和弹性钢片上的触点随之上下移动。双金属片弯曲程度不同，熨烫时所需要的温度也各不相同。一般来说，棉织品比化纤衣服耐高温。
（1）电熨斗主要是利用电流的 （填“热”或“磁”）效应进行工作的；为了安全用电，该电熨斗的电源线插头 （填“A”或“B”）；
（2）如图丙中，两种双金属片中符合电熨斗安装要求的是 （填“C”或“D”）；
（3）电熨斗通电工作时，若突然断开电源，两触点 （填“会”或“不会”）断开；
（4）将调温旋钮上的升降螺丝下调时，弹性钢片的弹性势能 （填“增大”、“减小”或“不变”）；
（5）熨烫完棉织品衣服再熨烫化纤衣服，应 （填“向上”、“向下”或“不”）调节调温旋钮上的升降螺丝。
【答案】（1）热 A （2）C （3）不会 （4）增大 （5）向下
【解析】（1）[1]电流通过导体后能产生热是利用电流的热效应的原理制成的，即电熨斗主要是利用了电流的热效应进行工作的。
[2]为了用电安全，该电熨斗的电源线插头应选三孔插座A。
（2）[3]由题意知，受热时铜片膨胀得比铁片大，温度越高。常温时，当电熨斗与电源接通时，双金属片受热弯曲，双金属片顶端的触点与弹性铜片上的触点分离。金属底板散热，双金属片恢复原状。由此判断，下层为铁片，故符合要求的是C。
（3）[4]若工作时两接触点未断开，断开电源后温度升不上去，不会突然断开，则是温度不会立即降下去。
（4）[5]由于弹性势能的大小与物体弹性形变的程度有关，故当将调温旋钮上的升降螺丝下调时，所以弹性势能增大。
（5）[6]由于棉织品比化纤衣物耐高温，故应使温度降低，以限制温度升高。
时间（min）
1
2
3
4
5
6
温度（℃）
90
95
98
98
98
实验次数
1
2
3
4
电压U/V
1.0
1.4
2.0
2.6
电流I/A
0.1
0.14
0.26
