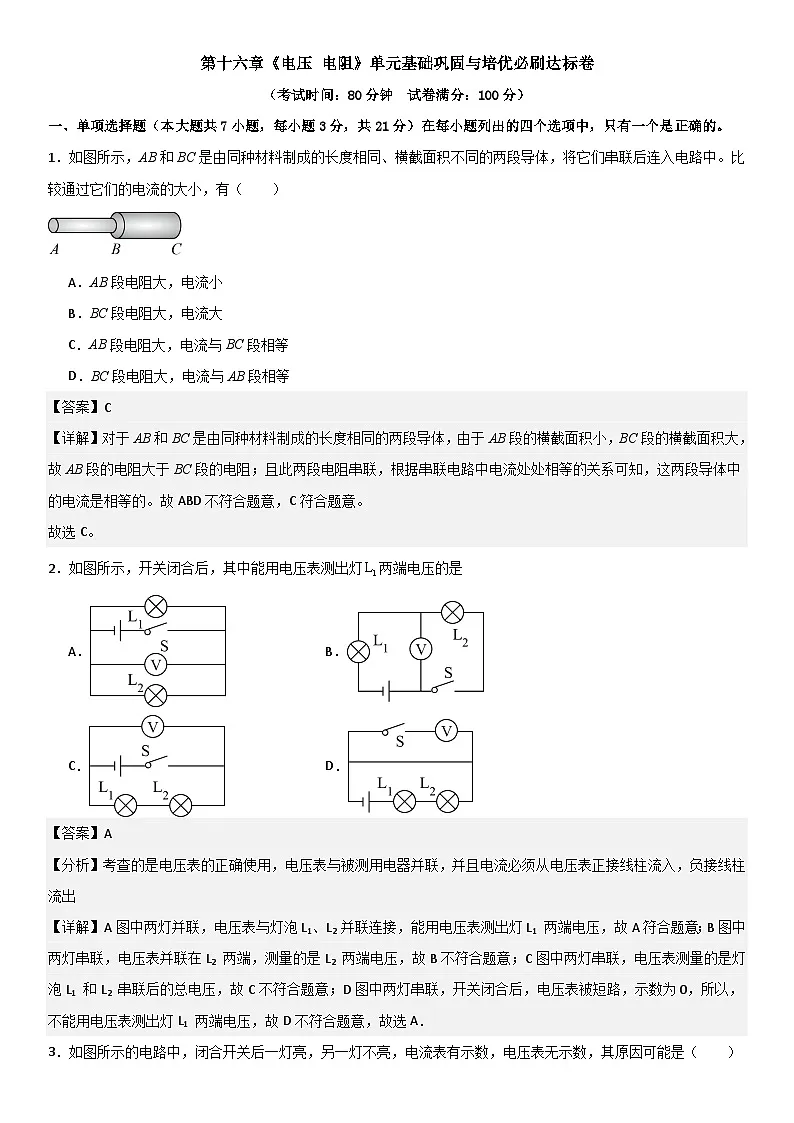

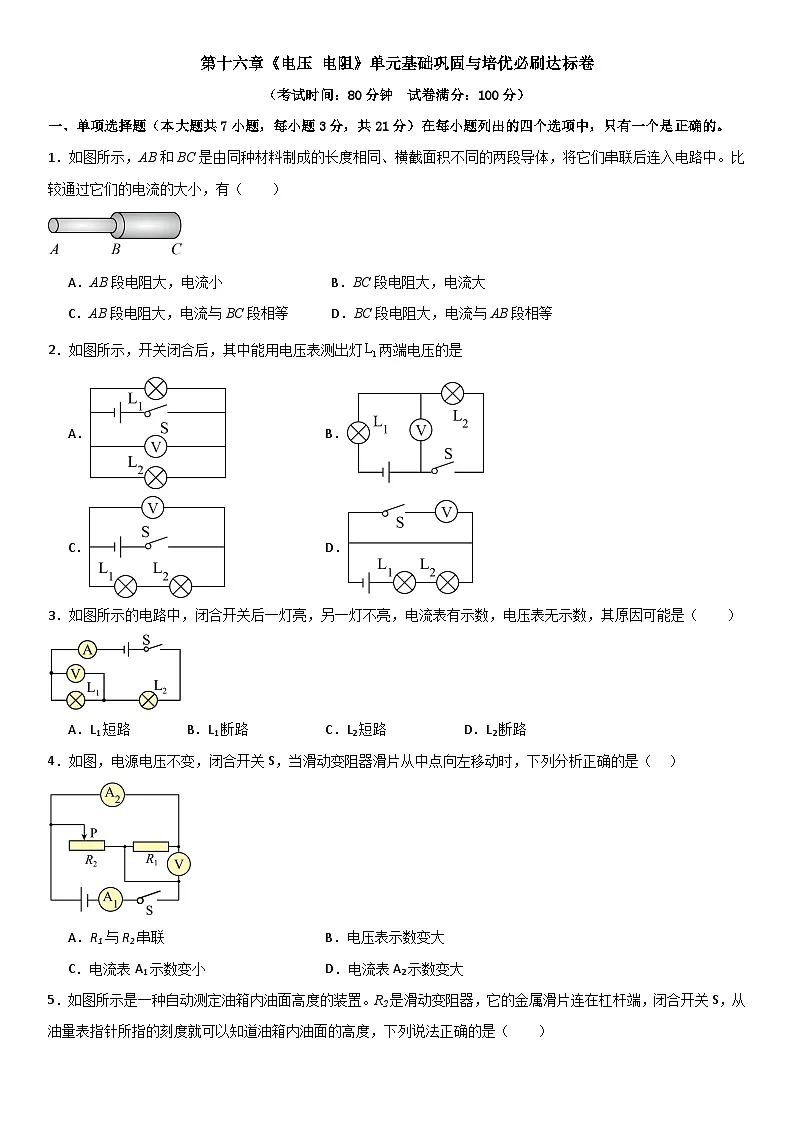

一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有（ ）
A．AB段电阻大，电流小B．BC段电阻大，电流大
C．AB段电阻大，电流与BC段相等D．BC段电阻大，电流与AB段相等
2．如图所示，开关闭合后，其中能用电压表测出灯两端电压的是
A．B．
C．D．

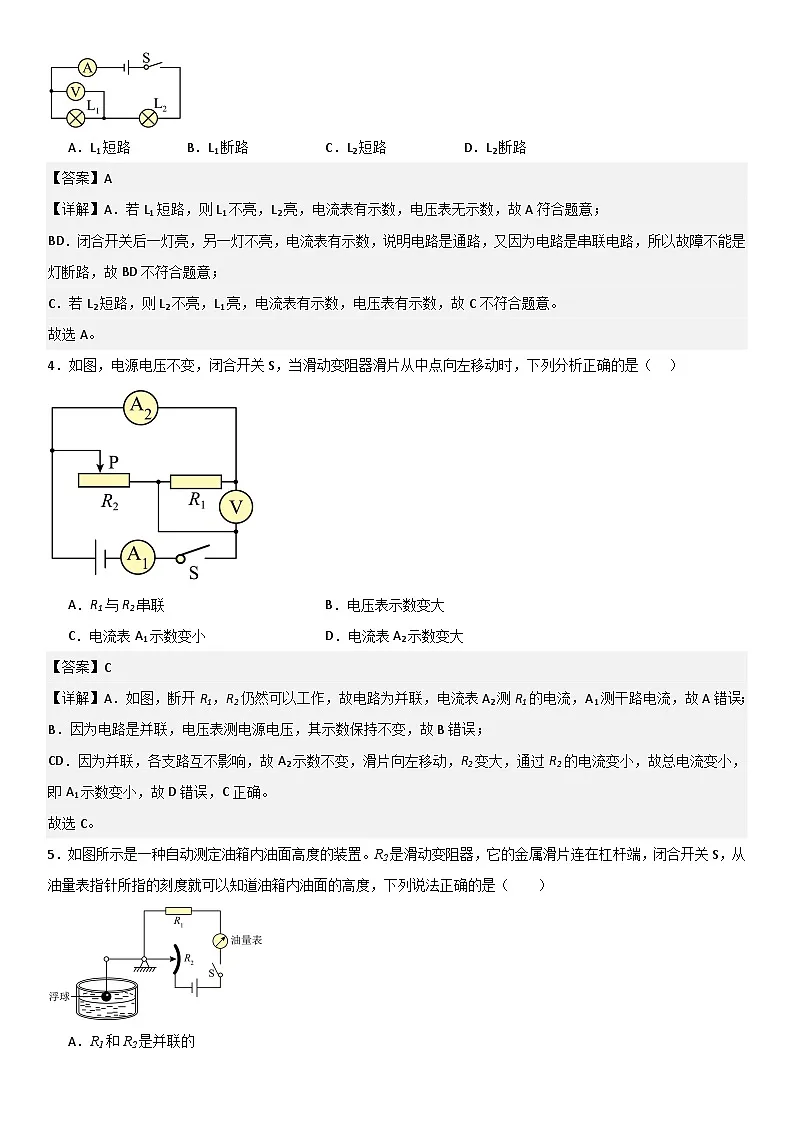

3．如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）

A．L1短路B．L1断路C．L2短路D．L2断路
4．如图，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向左移动时，下列分析正确的是（ ）

A．R1与R2串联B．电压表示数变大
C．电流表A1示数变小D．电流表A2示数变大

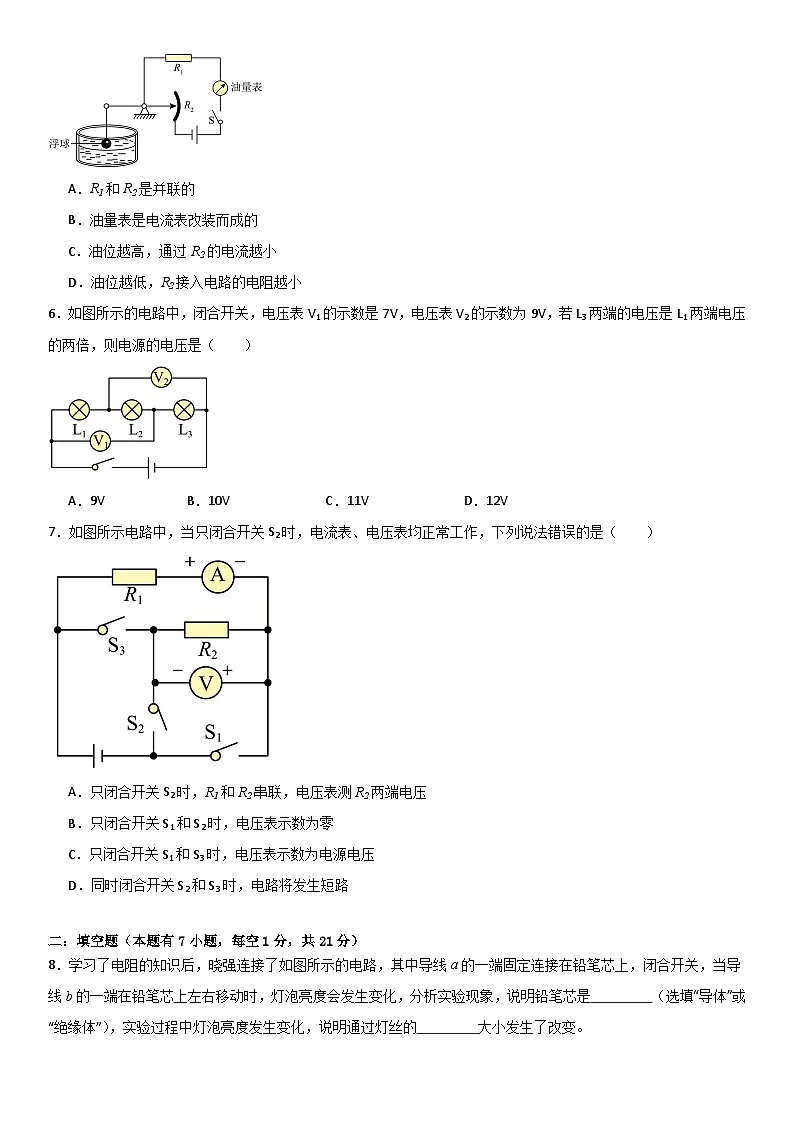

5．如图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关S，从油量表指针所指的刻度就可以知道油箱内油面的高度，下列说法正确的是（ ）
A．R1和R2是并联的
B．油量表是电流表改装而成的
C．油位越高，通过R2的电流越小
D．油位越低，R2接入电路的电阻越小

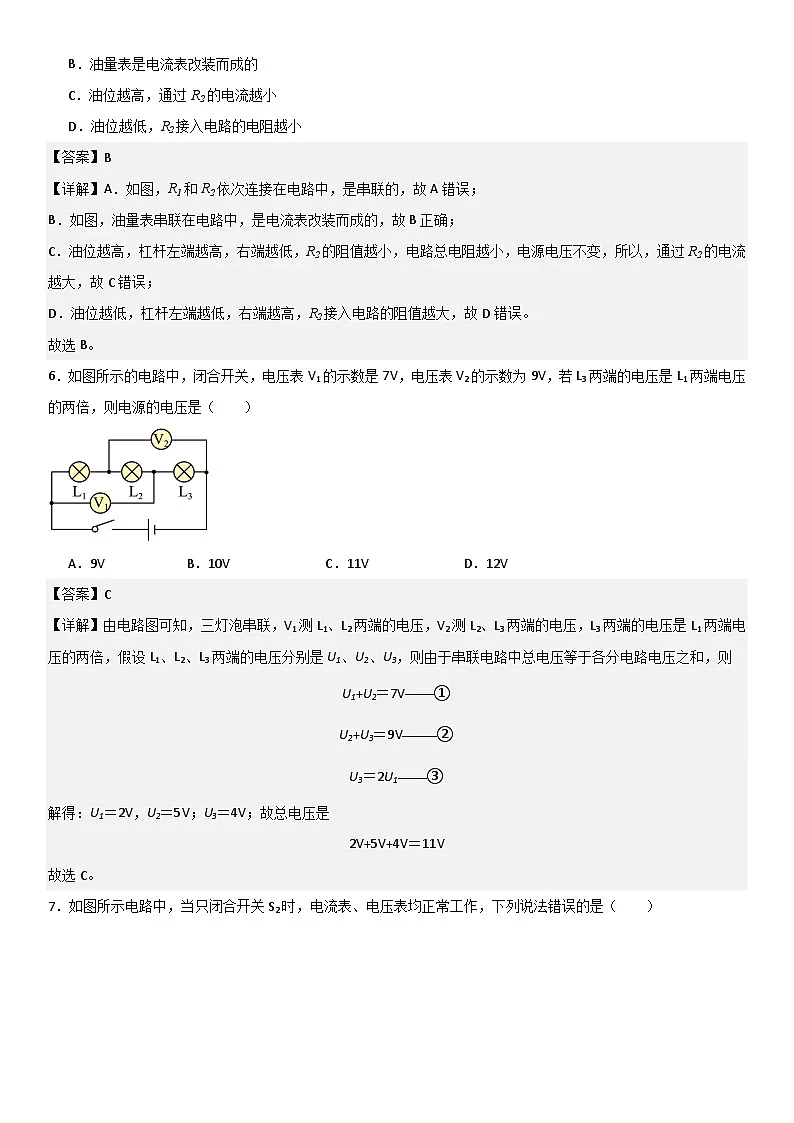

6．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）

A．9VB．10VC．11VD．12V
7．如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（ ）
A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压
B．只闭合开关S1和S2时，电压表示数为零
C．只闭合开关S1和S3时，电压表示数为电源电压
D．同时闭合开关S2和S3时，电路将发生短路
二：填空题（本题有7小题，每空1分，共21分）

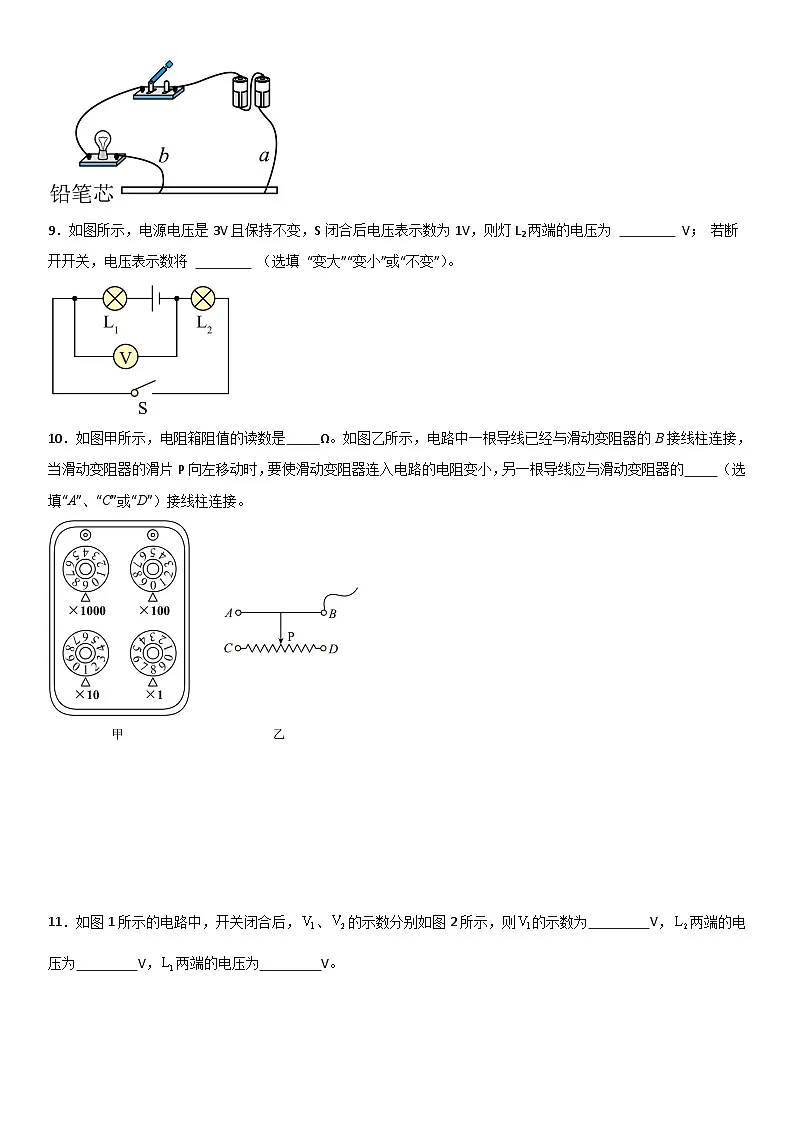

8．学习了电阻的知识后，晓强连接了如图所示的电路，其中导线a的一端固定连接在铅笔芯上，闭合开关，当导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，分析实验现象，说明铅笔芯是 （选填“导体”或“绝缘体”），实验过程中灯泡亮度发生变化，说明通过灯丝的 大小发生了改变。
9．如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 V； 若断开开关，电压表示数将 （选填 “变大”“变小”或“不变”）。

10．如图甲所示，电阻箱阻值的读数是 Ω。如图乙所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器连入电路的电阻变小，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接。

11．如图1所示的电路中，开关闭合后，、的示数分别如图2所示，则的示数为 V，两端的电压为 V，两端的电压为 V。
12．如图是人体身高测量仪的电路简化图，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。当开关闭合，被测身高增加时，电流表的示数 ，电压表的示数 ，定值电阻R0消耗的功率 （均选填“变大”“变小”或“不变”）。
13．如图所示，要使与串联，开关应 （选填“断开”或“闭合”），并且甲、乙两表均为 （选填“电压”或“电流”）表。

14．如图甲所示的电路中，滑动变阻器连入电路的电阻丝是 段（选填“aP”“Pb”或“ab”）；如图乙所示的电路中，滑动变阻器滑片向右移，灯亮度 （选填“变亮”“变暗”或“不变”）。

三、作图题（共7分）
15．如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡两端电压，导线不能交叉。
16．根据如图的实物图，在虚线框内画出对应的电路图。
17．请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．
四、实验题:本大題共3小题，第16小题7分，第17、18小题各6分，共19分。
18．小明同学用图所示电路探究“串联电路电压规律”：

（1）在连接电路的过程中，开关应该 （选填“断开”或“闭合”）；
（2）实验中发现两个小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是 ；
A．通过两个灯泡的电流大小不同 B．发光微弱的灯泡的灯丝断了
C．灯泡的规格不同 D．发光微弱的灯泡被短路
（3）在测量两端电压时，保持电压表B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会出现电压表 ；
A．超过电压表量程 B．指针反偏C．正确测出灯泡两端的电压
（4）测量的电压时，小明连接了如图丙所示的电路，小明发现电压表的示数始终为3V，请你在图丙上改动一根线的连接，帮助小明完成对两端的电压的测量（在改动的线旁上打×，再用笔画出正确的接线） 。
19．在探究影响导体电阻大小的因素时，小亮做出了如下猜想：导体的电阻可能①与导体长度有关；②与导体横截面积有关；③与导体材料有关。实验室提供了4根电阻丝，其规格、材料如表所示
（1）按如图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，通过观察 比较导体电阻的大小；
（2）为了验证上述猜想①，应该选用编号为 的两根电阻丝分别接入电路进行实验；这种研究物理问题的方法叫 。在我们学过的知识中，哪些实验用到此方法？请你举一例说明： ；
（3）分别将A、D两电阻丝接入电路中M、N两点间，实验中，两次电流表指针均有偏转但第一次的示数小于第二次的示数，说明第一次接入的电阻丝阻值 （选填“较大”或“较小”），由此得出结论：导体电阻与 有关；
（4）实验小组的同学将一段电阻丝接入电路，闭合开关，用酒精灯对其加热，发现灯泡逐渐变暗，电流表的示数变小，实验现象表明电阻丝的电阻随温度的升高而 （选填“变大”或“减小”）；
（5）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样 （填“增大”或“减小”）了输电线的电阻。
20．小明同学对“串联电路电压规律”进行探究。
【设计与进行实验】
（1）按图所示电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测量L2两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须 ；
（2）连接电路前，如果小明发现电压表指针如图乙所示，接下来他要对电压表进行 ；
（3）小明同学用上面的方法 （选填“能”或“不能”）测出L2两端的电压，原因是 ；
（4）方法改进后，所测出的AB、BC、AC间的电压记录在下表中，分析实验数据小明得出两个实验结论：
①串联电路的总电压等于各部分用电器两端电压之和；
②串联电路中，各部分用电器两各端电压相等；
（5）实验结束后，小明和小华互相交流，小华指出小明的结论②是错误的，造成该结论错误的原因是 。除此之外，小华指出应多测几组实验数据，这样做的目的是 （填选项）。
A．减小误差B．使结论更有普遍性
五、计算题:本大题共2小题，第19小题6分，第20小题7分，共13分。
21．如图甲所示，当开关闭合后，电路能正常工作（电源由两节新的干电池串联而成），此时电流表、电压表示数分别如图乙所示，电源由两节干电池串联而成，每一节干电池的电压是1.5V。求：
（1）通过两只灯泡的电流和；
（2）灯泡L1和灯泡两端的电压和。
22．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，求：
（1）L1两端的电压U1；
（2）L2两端的电压U2；
（3）L3两端的电压U3。
六、综合能力题:本大题共3小题，第21小题7分，第22、23小题各6分，共19分
23．在图所示电路中，电源电压为U且保持不变，闭合开关S，电路正常工作。一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上，在电路中添加一个电压表来判断故障。
①若将电压表并联在ab两端，观察到电压表示数为零，则故障是 ；
②若将电压表并联在ab两端，观察到电压表示数为U，为了进一步确定故障，以下方案可行的是 （选填“A”、“B”或“C”）；
A．将电压表并联在bc两端，开关处于闭合状态
B．将电压表并联在bc两端，开关处于断开状态
C．将电压表并联在bd两端，开关处于断开状态
写出所选方案下，电压表的示数情况及其对应的故障： 。
24．（1）2021年10月16日，神舟十三号载人飞船发射成功，中国走在全球太空探索前沿。火箭的燃料使用液态氢，主要是因为它的 大，液态氢在燃烧过程中热值 （选填“变大”、“变小”或“不变”）；
（2）在探究某种物质熔化特点的实验中，根据实验数据做出了该物质熔化过程中温度随时间变化的图像，由图可知，该物质是 （选填“晶体”或“非晶体”），该物质在CD段的比热容 （选填“大于”、“小于”或“等于”）AB段的比热容；
（3）如图甲，三合一充电器给三部手机同时充电。若拔掉其中一部手机，则通过充电器的总电流将 （选填“变大”、“变小”或“不变”）；如图乙，电源电压为3V，电压表测的是 两端的电压。若电压表的示数如图丙，则L2两端的电压是 V。
（4）如图所示的电路中，闭合开关S后，两灯均发光，则甲是 表，乙是 表（均选填“电流”或“电压”）。
25．（1）小明在做电学实验时，看到滑动变阻器的铭牌上标有如1图所示字样，“20Ω”表示 ；“2A”表示 。
（2）在连接实物时，开关应该 ，滑动变阻器滑片应移到阻值 （选填“最大”或“最小”）处。
（3）在用校准好的器材做实验的过程中，小明连接完了电路，闭合开关，发现电流表的指针如图2图甲所示，造成这种情况的原因是： ；改正电路后，电流表示数如图2图乙所示，读数是 A。
（4）图3是小刚连接的用电压表、电流表测小灯泡电压和电流，滑动变阻器控制小灯泡亮度的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡不发光，经检查，是由于其中一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线 。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
c
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
UAB/V
UBC/V
UAC/V
1.7
1.7
3.4
