一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。

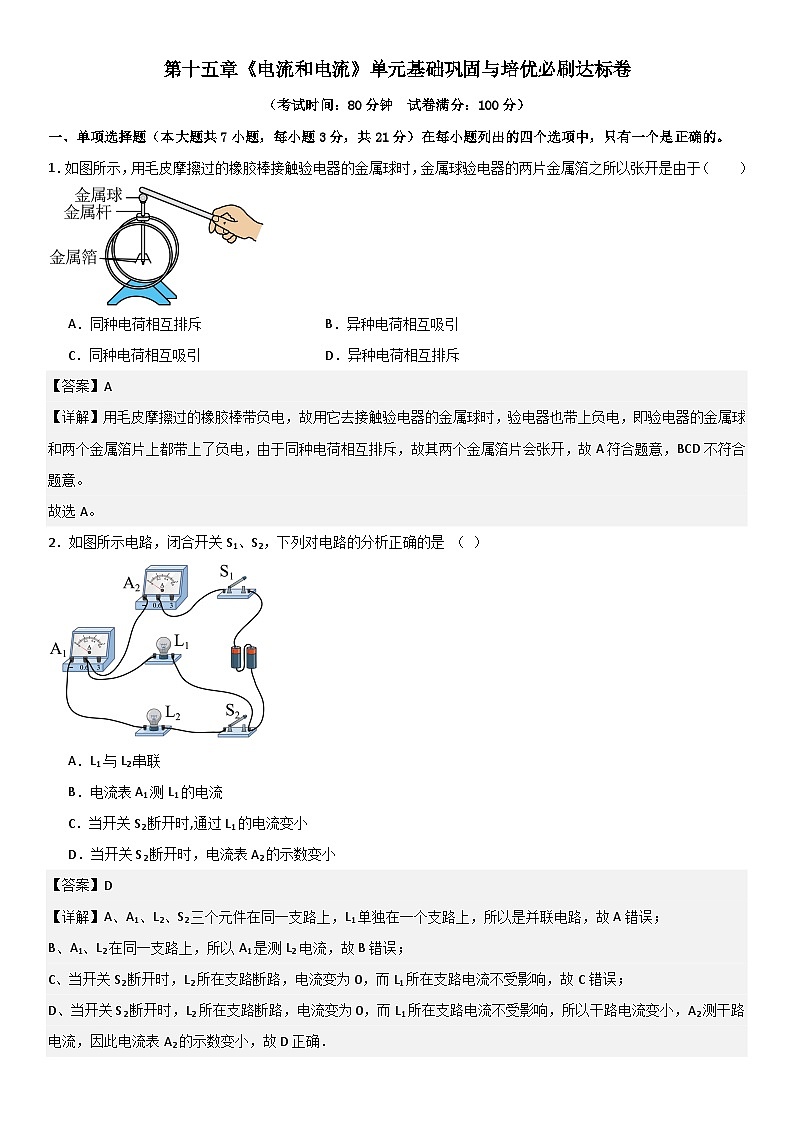

1．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于（ ）
A．同种电荷相互排斥B．异种电荷相互吸引
C．同种电荷相互吸引D．异种电荷相互排斥
【答案】A
【详解】用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开，故A符合题意，BCD不符合题意。
故选A。
2．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时,通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
【答案】D
【详解】A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．
故选D．

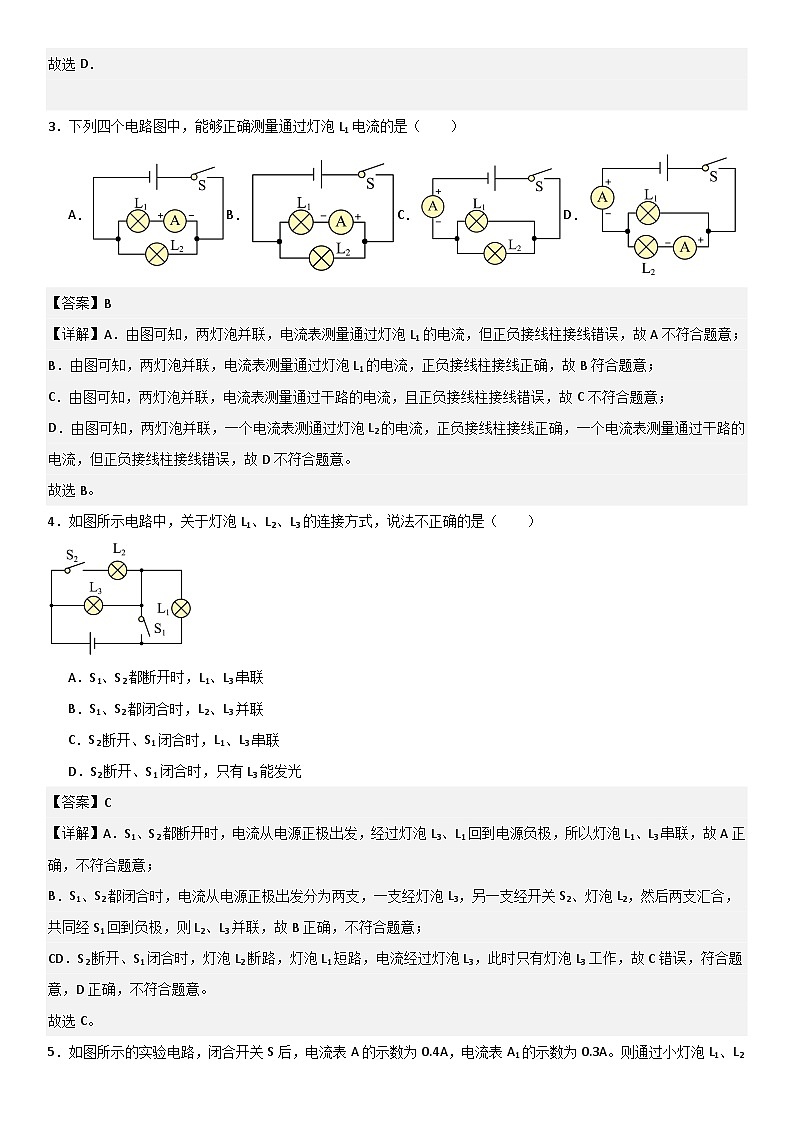

3．下列四个电路图中，能够正确测量通过灯泡L1电流的是（ ）
A．B．C．D．
【答案】B
【详解】A．由图可知，两灯泡并联，电流表测量通过灯泡L1的电流，但正负接线柱接线错误，故A不符合题意；
B．由图可知，两灯泡并联，电流表测量通过灯泡L1的电流，正负接线柱接线正确，故B符合题意；
C．由图可知，两灯泡并联，电流表测量通过干路的电流，且正负接线柱接线错误，故C不符合题意；
D．由图可知，两灯泡并联，一个电流表测通过灯泡L2的电流，正负接线柱接线正确，一个电流表测量通过干路的电流，但正负接线柱接线错误，故D不符合题意。
故选B。
4．如图所示电路中，关于灯泡L1、L2、L3的连接方式，说法不正确的是（ ）

A．S1、S2都断开时，L1、L3串联
B．S1、S2都闭合时，L2、L3并联
C．S2断开、S1闭合时，L1、L3串联
D．S2断开、S1闭合时，只有L3能发光
【答案】C
【详解】A．S1、S2都断开时，电流从电源正极出发，经过灯泡L3、L1回到电源负极，所以灯泡L1、L3串联，故A正确，不符合题意；
B．S1、S2都闭合时，电流从电源正极出发分为两支，一支经灯泡L3，另一支经开关S2、灯泡L2，然后两支汇合，共同经S1回到负极，则L2、L3并联，故B正确，不符合题意；
CD．S2断开、S1闭合时，灯泡L2断路，灯泡L1短路，电流经过灯泡L3，此时只有灯泡L3工作，故C错误，符合题意，D正确，不符合题意。
故选C。

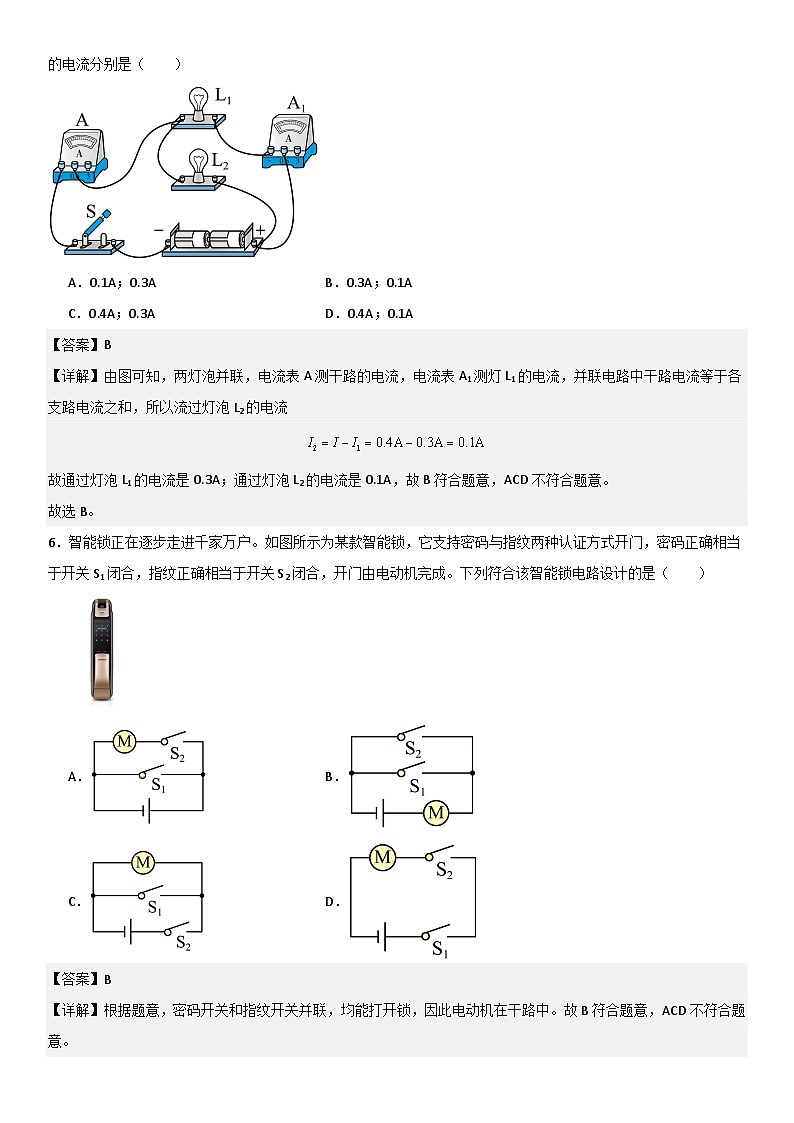

5．如图所示的实验电路，闭合开关S后，电流表A的示数为0.4A，电流表A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是（ ）

A．0.1A；0.3AB．0.3A；0.1A
C．0.4A；0.3AD．0.4A；0.1A
【答案】B
【详解】由图可知，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流，并联电路中干路电流等于各支路电流之和，所以流过灯泡L2的电流
故通过灯泡L1的电流是0.3A；通过灯泡L2的电流是0.1A，故B符合题意，ACD不符合题意。
故选B。
6．智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。下列符合该智能锁电路设计的是（ ）

A． B．
C． D．
【答案】B
【详解】根据题意，密码开关和指纹开关并联，均能打开锁，因此电动机在干路中。故B符合题意，ACD不符合题意。
故选B。
7．如图所示电路，电源为两节新干电池，先闭合开关S1，再闭合开关S2的过程中，下列说法正确的是（ ）
A．电流表A1的示数不变B．电流表A2的示数变大
C．电流表A2的示数不变D．电流表A1、A2示数始终相等
【答案】C
【详解】根据实物连接图，画出电路图如下：
由图可知，两灯并联，S1在干路上，S2在L2支路上，电流表A1在干路上，测量干路电流；电流表A2在L1支路上，测量通过L1的电流。先闭合开关S1，电路为L1的简单电路，两电流表均测L1的电流；当S2从断开到闭合的过程中，因并联电路中各支路互不影响，则通过L1的电流不变，即A2的示数不变；电流表A1由测量通过L1的电流，变为测量干路电流，则A1示数变大。故ABD错误，C正确。
故选C。
二：填空题（本题有7小题，每空1分，共21分）
8．在疫情期间，小明经常在家中刷抖音，突然刷到一个像是《哈利波特》里的魔法棒一样的东西，摩擦了之后能接触金属球，如图所示，发现金属球下端的细线张开了，于是他分析这肯定是一个橡胶棒，橡胶棒与毛皮摩擦， 橡胶棒上会带 （选填“正”或“负”）电，然后橡胶棒接触金属球，就有一部分电荷转移到细线上，这细线由于带了 （选填“同种”或“异种”）电荷，由于互相 （选填“吸引”或“排斥”）而张开。
【答案】 负 同种 排斥
【详解】[1][2][3]用毛皮摩擦过的橡胶棒带负电荷，橡胶棒接触金属球，就有一部分电荷转移到细线上，这细线由于带了同种电荷，同种电荷相互排斥，金属球下端的细线张开了。
9．如图所示，验电器A带负电，验电器B不带电，用带绝缘柄的金属棒将验电器A、B的金属球连接起来的瞬间，在金属棒上发生定向移动的是 （选填“正”或“负”）电荷，其定向移动的方向是 ，瞬间电流的方向是 （后两空均选填“由A到B”或“由B到A”）。
【答案】 负 由A到B 由B到A
【详解】[1][2]摩擦起电是得失电子的过程，验电器A带负电，表明其得到了电子，有多余的电子，验电器B不带电，金属导体内只有电子即负电荷可以自由移动，如果用带绝缘柄的金属棒将验电器A、B的金属球连接起来的瞬间，验电器A上部分多余的电子转移到B上，故在金属棒上发生定向移动的是由A到B。
[3]物理学规定正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反，故瞬间电流的方向是由B到A。
10．如图是引爆装置，起爆前定时开关S闭合，此时灯泡 （选填“发光”或“不发光”）。当时间一到，S会自动断开，引爆起爆器，为使引爆装置停止工作，专家应在 （选填“a”或“b”）处剪断导线。
【答案】 发光 a
【详解】[1]根据电路图可知，起爆器和开关S并联，当开关S闭合时，电流经过开关，形成一闭合回路，起爆器被短路，因此灯泡会发光。
[2]由题意知当开关Ｓ断开时，起爆器中将通以电流，引爆炸弹，故为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处，且折除前由于起爆器被短路，故起爆器上没有电流。
11．如图所示，只闭合开关S时，灯 发光，开关S的作用是控制 电路，闭合开关S、，断开时时，灯泡 发光，均闭合时，灯泡的发光情况为 。

【答案】 L2 整个 L1、L2 均不发光
【详解】[1][2]只闭合开关S时，电路为灯L2的简单电路，L2发光，开关控制整个电路。
[3]闭合开关S、 S1 ，断开时 S2 时，电流分别经两灯后回到电源负极，两灯并联，L1、L2均能发光。
[4]S、S1、S2 均闭合时，电流可以不经用电器，经开关S2、S回到电源，电源短路，电源可能损坏，两灯泡不能发光。
12．如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，通过R1的电流为 A；此时，若R1突然断路，电流表A1的示数为 A。
【答案】 0.96 0.24
【详解】[1]由图甲知道，两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，且两个电流表指针偏转相同，所以，电流表A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为
I总=1.2A
即干路电流为1.2A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2=0.24A，即通过灯L2的电流为0.24A；那么通过灯L1的电流大小为
[2]由于并联电路各支路上的用电器互不影响，所以若R1发生断路，电路为R2的基本电路，通过R2的电流不变，由于电流表A1测量电路的电流，也是测量通过R2的电流，因此电流表A1的示数为0.24A。
13．如图所示，开关S闭合后，发现规格均为“0~3A，0~0.6A”A1和A2两只电流表的指针恰好偏转到同一位置，若其中一个电流表的示数为1.5A，则灯泡L1的电流为 A，灯泡L2的电流为 A。

【答案】 0.3 1.2
【详解】由图得，两灯泡并联，电流表A1测量电流，电流表A2量灯泡L1电流，则电流表A1示数大于电流表A2示数，A₁和A₂两只电流表的指针恰好偏转到同一位置，说明A1、A2量程分别为“0~3A，0~0.6A”，若其中一个电流表的示数为1.5A，A1示数为1.5A。
[1]两电流表偏转到同一位置，A1的示数是A2示数的5倍，则A2示数为
即灯泡L1的电流为0.3A。
[2]灯泡L2的电流为
14．如图所示的电路中，只闭合S2时，灯泡 亮，当S1、S2均闭合时，电流表A1测 的电流，电流表A2测 的电流．
【答案】 L1 L2 L3 L1 L2
【详解】试题分析：由电路图知道只闭合S2时，灯泡被L2、L3短路，回路中只有L1亮；当S1、S2均闭合时，三盏灯并联，电流表A1测L2和L3的电流，电流表A2测L1和 L2的电流．
考点：串并联电路的规律
三、作图题（共7分）
15．根据图中所示实物电路，在虚线框内画出对应的电路图。
【答案】
【详解】从实物图中可以看出，两灯并联，开关S1控制灯泡L1，开关S2控制灯泡L2，电流从正极流出，经过灯泡L1、开关S1，同时另一支路经过开关S2、灯泡L2，最后回到电源负极，如图所示：
16．电路图连接实物图。
【答案】
【详解】由电路图可知，两灯泡并联，开关S1位于干路，开关S2位于L2支路，从电源的正极出发，依次连接L2、S2、S1回到电源的负极，然后把L1并联在L2和S2两端，如下图所示：
17．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
【答案】
【详解】经分析可知，灯L1和L2并联，且开关S1和S2分别位于两支路上，电铃位于干路上，干路上的开关S控制整个电路，电路图的连接如下图所示：
四、实验题:本大題共3小题，第16小题7分，第17、18小题各6分，共19分。
18．探究“电荷间的相互作用规律”
（1）实验时应选择较 （选填“干燥”或“潮湿”）的环境，这样才容易产生摩擦起电现象；
（2）林红同学用两根丝绸摩擦过的玻璃棒和两根毛皮摩擦过的橡胶棒，进行了如图所示的三次实验，根据实验现象可得出的结论是：同种电荷相互 ，异种电荷相互 ；
（3）林红用纸巾与塑料吸管摩擦后，发现塑料吸管和纸巾都能吸引不带电的泡沫小球，这说明吸管和纸巾带了“电”，判断的根据是 。
【答案】 干燥 排斥 吸引 带电体能够吸引轻小物体
【详解】（1）[1]干燥的环境容易产生静电，实验时应选择较干燥的环境，这样才容易产生摩擦起电现象。
（2）[2][3]两根用丝绸摩擦过的玻璃棒带的电荷是同种电荷，两根用毛皮摩擦过的橡胶棒带的电荷也是同种电荷，甲图两个有机玻璃棒相互接触时，相互排斥，乙图两个橡胶棒相互接触时，相互排斥；丙图一个有机玻璃棒和一个橡胶棒相互接触时相互吸引；故可以得出：同种电荷互相排斥，异种电荷互相吸引。
（3）[4]带电体能够吸引轻小物体，所以带电的塑料吸管和纸巾都能吸引不带电的小泡沫。
19．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态；
（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能在的故障是 （选填“灯断路”或“灯短路”）；
（5）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流，两次测得的结果都如图丙所示，则 A、 A．小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即可）；
（6）本次实验的不足之处是： 。
【答案】 不相同 断开 L1断路 0.2 1 I=I1+I2 仅有一组实验数据，结论不具有普遍性
【详解】（1）[1]实验中，为得出普遍性的规律，选择两个小灯泡的规格应该是不相同的。
（2）[2]由图甲知，L1、L2并联，电流表与L1串联，故连接如下：
（3）[3]为保护电路，在连接电路时，开关应处于断开状态。
（4）[4]灯L1不发光，电流表的示数为零，可能是灯泡L1短路或断路造成的， 灯发光，说明电路故障是L1断路。
（5）[5][6][7]干路电流I大于支路电流I2，说明测量干路电流I使用了大量程，测量支路电流I2使用了小量程，大量程的分度值是0.1A，小量程的分度值是0.02A，因此干路电流为1A，支路电流I2为0.2A，则有
0.8A+0.2A=1A
由此得出并联电路中干路电流和各支路电流的关系是：I=I1+I2。
（6）[8]本次实验只测了一组数据就得出结论，结论不具有普遍性，应更换灯泡测出多组实验数据，得出普遍性的结论。
20．如图是“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格是 的（填“相同”或“不相同”）。某同学连接好最后一根导线时，发现灯都亮了，出现这一情况的原因是 ；
（2）下表是某同学实验中的一组数据：指出上述表格所记录的数据中，明显错误的数值是 ，造成错误的原因是 ；
（3）实验中发现两个串联的小灯泡中，一个发光，一个不发光，下列判断正确的是 ；
A．通过不发光的灯泡电流小 B．通过发光的灯泡电流大
C．通过两个的灯泡电流相等 D．不发光的灯泡灯丝断了
（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）
甲： ，乙： 。
【答案】 不相同 连接电路时开关没断开 1.5 误把小量程的数据读成大量程的数据 C 电流表正负接线柱接反了 电流表所接量程太大了
【详解】（1）[1]为了寻找普遍规律，实验中，选择两个小灯泡的规格是不相同的，若选择相同的规格的灯泡，则各项数据都相同，无法寻找普遍规律。
[2]某同学连接好最后一根导线时，发现灯都亮了，说明电路已经接通，说明连接电路时开关没断开。
（2）[3][4]串联电路的电流处处相等，表格所记录的数据中，明显错误的数值是 1.5，造成错误的原因是误把小量程的数据读成大量程的数据。
（3）[5]串联电路只有一条通路，若断路，则两个灯泡都不发光，且串联电路的电流处处相等，故C正确，ABD错误。
故选C。
（4）[6][7]甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。如图甲所示电流表指针反偏，说明电流表正负接线柱接反了；如图乙所示指针偏转角度过小，测量误差较大，说明电流表所接量程太大了。
五、计算题:本大题共2小题，第19小题6分，第20小题7分，共13分。
21．如图所示，当开关闭合时，两只电流表、的示数分别如图所示。问：
（1）电流表读数是多少A？
（2）通过灯泡的电流是多少A？
【答案】（1）0.8；（2）0.32
【详解】解：（1）由图得，两灯泡并联，，电流表A1、A2分别测量干路电流、灯泡L2的电流，由图得A1指针偏转角度比A2小，则说明A1、A2量程分别选择0~3A、0~0.6A，分度值分别为0.1A、0.02A，示数分别为0.8A，0.48A。
（2）通过灯泡L1的电流是
答：（1）电流表读数是0.8 A；
（2）通过灯泡的电流是0.32 A。
22．在如图甲所示的电路中，电流表的示数是1.6A，电流表的示数为0.8A，通过灯泡的电流如图乙所示．则：
（1）电流表的示数是多少？
（2）通过灯泡和的电流各是多少？
【答案】(1)0.56A；(2)0.8A；0.24A
【详解】(1)因为是并联电路，测的是和电流之和，示数为0.8A，测的是通过电流，根据并联电路电流规律可知，的示数一定比的示数小，所以所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
(2)由并联电路电流的规律可知，通过灯泡L1的电流为：
I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：
I2=IA2-I3=0.8A-0.56A=0.24A．
答：(1)电流表的示数是0.56A；
(2)通过灯泡L1和L2的电流各是0.8A和0.24A．
六、综合能力题:本大题共3小题，第21小题7分，第22、23小题各6分，共19分
23．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实有时只要思考一下拆除或改接某些导线就能解决问题，如图是某同学连接的电路：
（1）连接电路时，开关应 ；
（2）如果闭合开关将出现 现象；
（3）请在错误的导线上打“×”，并在电路中标明电流的方向。( )
【答案】 断开 短路
【详解】（1）[1]为保护电路，连接电路时，开关应断开。
（2）[2]如果闭合开关，电流经a、b、c、e将直接回到电源负极，出现短路现象。
（3）[3]去掉导线b，将开关的右接线柱与L1的左接线柱连接起来，两灯并联，改正后的实物图及电流的方向如下所示：
24．如图所示，对该电路进行分析：
（1）当开关S1、S2都闭合时，若A1、A2、A3读数依次为0.5A、0.2A、0.6A，则通过灯L1和L3的电流I1、I3分别为多少？( )
（2）先断开S1，电流表A3的示数为多少？( )
（3）再断开S2，可能发生的情况是： 。
【答案】 0.4A，0.3A 0.4A 电流表A2指针反偏，可能损坏
【详解】（1）[1]当S1、S2都闭合时，三灯并联，电流表A1测L2和L3的电流和，电流表A2测L2的电流，电流表A3测L1和L2的电流之和，则
IA1=I2+I3=0.5A------①
IA2=I2=0.2A-------②
IA3=I2+I1=0.6A-----③
由以上三式联立求解可得
I1=0.4A，I3=0.3A
（2）[2]当开关S1、S2都闭合时，三灯泡并联；电流表A3测L1和L2支路的电流之和；断开S1，电路中只有灯泡L1连入，电流表A3测L1的电流，则此时电流表A3的示数为L1的电流0.4A。
（3）[3]再断开S2，电路中从电源的正极流出的电流依次经L1、L2、A2和L3，回到电源负极，由于电流表A2的右边是“+”接线柱，左边是“-”接线柱，此时电流是从电流表A2的左边接线柱流入，右边接线柱流出，所以，电流表A2指针反偏，可能损坏。
25．（1）有一木盒如图1所示，当闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 ；
②根据上述现象，你 （选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）小明连接好电路如图2所示后闭合开关S，他发现、两只灯泡都不亮，他用手按一下灯泡，、仍然都不亮，按一下灯泡，两灯都亮，松开手两灯又不亮，则故障可能是 （选填“灯丝断了”、“灯丝断了”、“短路”或“与灯座接触不良”）；
（3）在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图3是小何同学连接的电路：
①连接电路时开关应 ，起 作用；
②若直接闭合开关，将出现 故障（选填“断路”、“短路”“被短接”或“被短接”）；
③对于这个电路，只须拆除 导线（填选“a”、“b”、“c”、“d”或“e”），就能成为一个正确的串联电路；
④请在错误的导线上打“×”，用笔画线代替导线使它成为一个正确的并联电路，并在方框内画出更正后的电路图 。
【答案】 电源 不能 与灯座接触不良 断开 保护电路 短路 c
【详解】（1）[1] 一个完整的电路由电源、用电器、开关和导线组成，此题的图中有用电器和开关，盒内除了导线，还需要有电源才能组成完整的电路。
[2] 根据上述现象，我们不能断定这两只小灯泡是串联的，因为如果开关在干路上，同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象。
（2）[3] 小明连接好电路如图2所示后闭合开关S，他发现、两只灯泡都不亮，他用手按一下灯泡，、仍然都不亮，按一下灯泡，两灯都亮，松开手两灯又不亮。如果灯丝断了或灯丝断了，他用手按一下哪只灯泡，两只灯泡都不会亮。如果被短接，灯泡不会亮。则故障可能是与灯座接触不良，按一下灯泡，灯泡与灯座接触良好，两灯都亮，松开手两灯又不亮。
（3）[4] [5]在连接电路过程中，开关应该是断开的，起保护电路作用；
[6] 如图所示，合上开关后，电流从正极经导线a、开关、导线b、c、e流回负极，会出现短路现象。
[7] 对于这个电路，只须拆除导线c，此时电流路径只有一条，L1、L2就会形成串联电路。
[8] 对于这个电路还可以只改动一根导线b，把b接L1右侧接线柱接到L1左侧，如下图所示
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
