教科版（2024）八年级下册（2024）杠杆背景图ppt课件

这是一份教科版（2024）八年级下册（2024）杠杆背景图ppt课件，共26页。PPT课件主要包含了平衡状态，杠杆平衡，多个钩码，平衡螺母，水平位置平衡，弹簧测力计，刻度尺，便于直接测量力臂，左高左调，不可靠等内容，欢迎下载使用。
静止或缓慢的匀速转动。

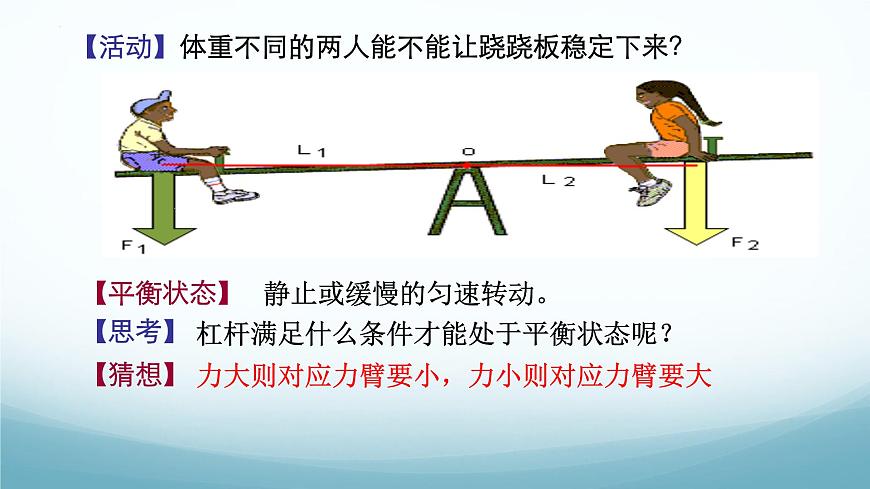

【活动】体重不同的两人能不能让跷跷板稳定下来？
杠杆满足什么条件才能处于平衡状态呢？
力大则对应力臂要小，力小则对应力臂要大

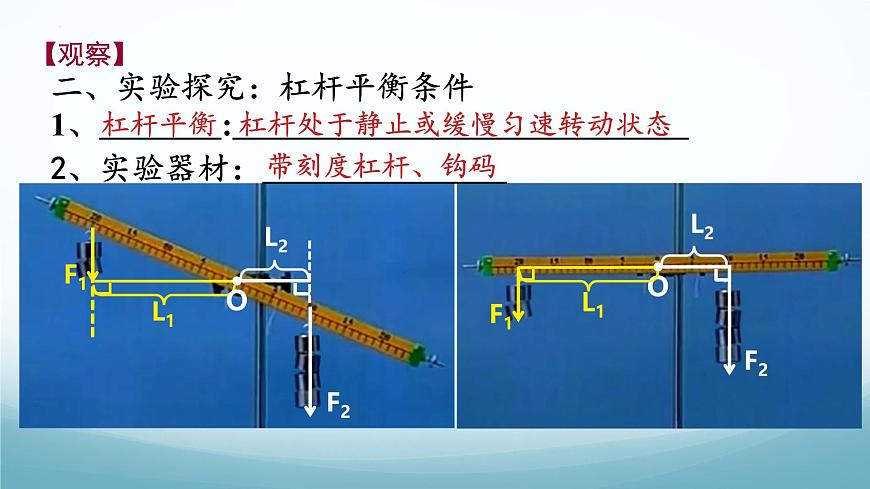

二、实验探究：杠杆平衡条件1、 :
杠杆处于静止或缓慢匀速转动状态
2、实验器材：

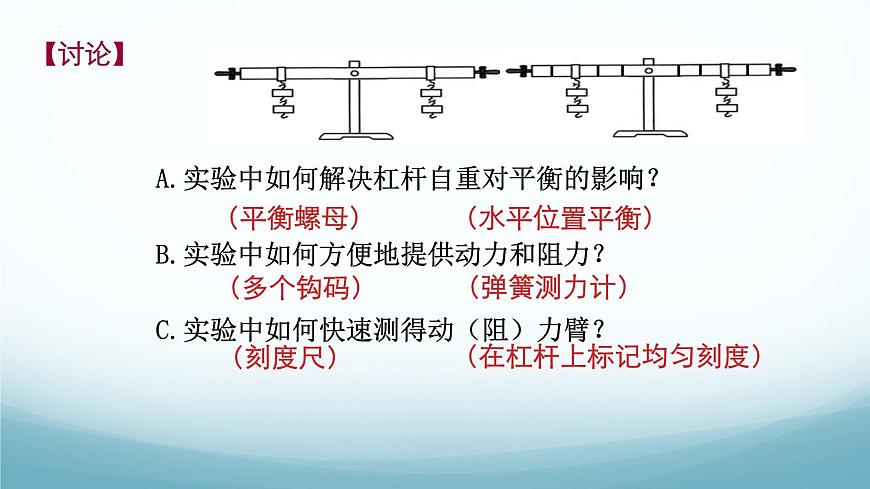

C.实验中如何快速测得动（阻）力臂？
B.实验中如何方便地提供动力和阻力？
A.实验中如何解决杠杆自重对平衡的影响？
（在杠杆上标记均匀刻度）

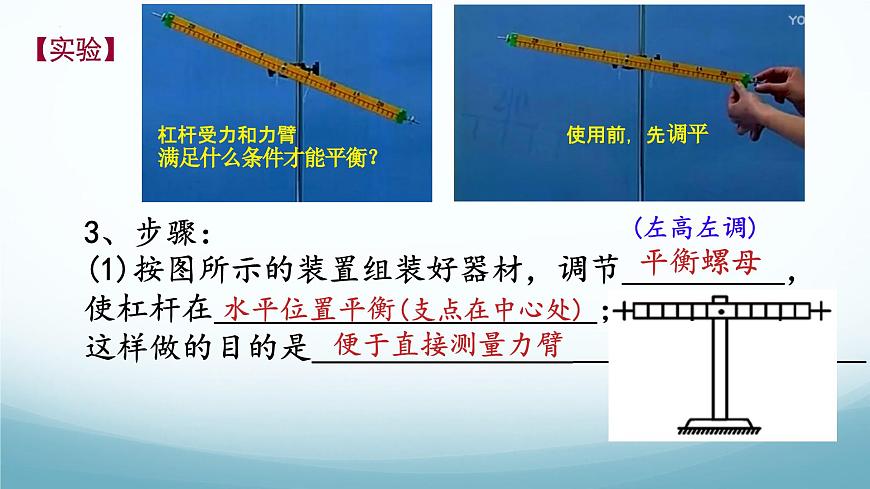

3、步骤：(1)按图所示的装置组装好器材，调节 ，使杠杆在 ；这样做的目的是________________
水平位置平衡(支点在中心处)
杠杆受力和力臂满足什么条件才能平衡？

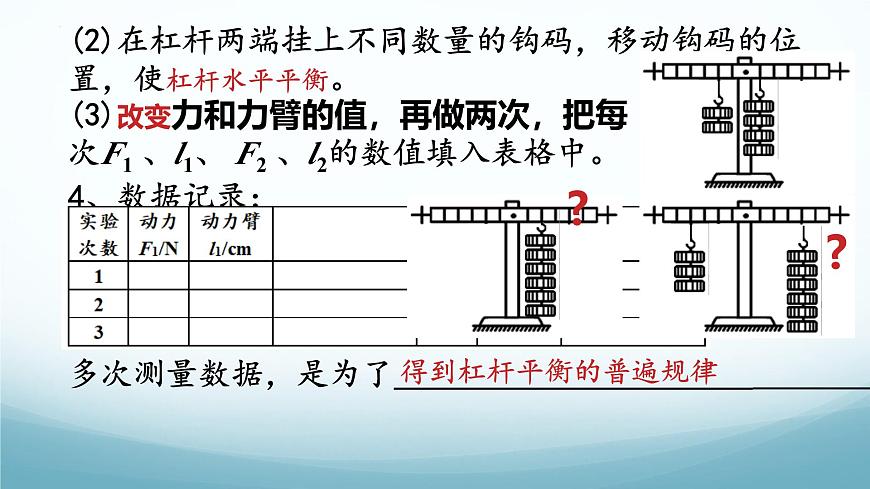

(3)改变力和力臂的值，再做两次，把每次F1 、l1、 F2 、l2的数值填入表格中。
(2)在杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。
得到杠杆平衡的普遍规律

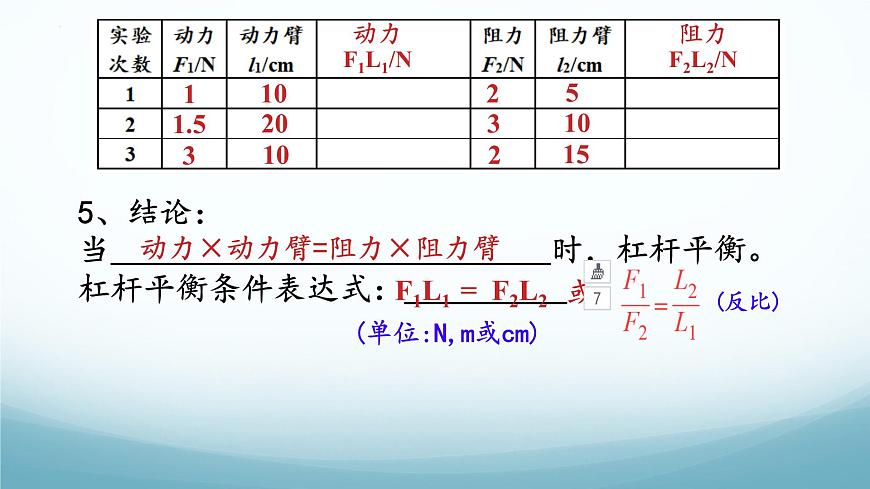

5、结论：当 时，杠杆平衡。杠杆平衡条件表达式：
动力×动力臂=阻力×阻力臂
F1L1 = F2L2
(单位:N,m或cm)
【练习1】如图所示，活塞式抽水机手柄可以看作是绕O点转动的杠杆，它在动力F1和阻力F2的作用下，处于平衡状态，则（ ）A．F1·OC＝F2·OA B．F1·OD＝F2·OBC．F1·OE＝F2·OA D．F1·OE＝F2·OB
【练习2】如图所示，在使用相同的钩码进行“探究杠杆的平衡条件”的实验中，要使调好的杠杆重新在水平位置平衡，应在A处悬挂钩码的个数是（ ）A．1个B．2个C．3个D．6个
若同时把钩码向外移动一格，杠杆还能平衡吗？
确定杠杆画五要素平衡条件分析求解
【例】 做俯卧撑是省力还是费力？我们可以构建______模型研究这个问题。如图为身高 ?????的小明同学做俯卧撑时的示意图，他重 ????，?为其重力作用点估测地面对双手的支持力为 ?
【练习3】在探究“杠杆的平衡条件”实验中。（1）将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，如图所示，这时应将左端的平衡螺母向__________(填“左”或“右”)端调节，直到杠杆在水平位置平衡，目的是 。（2）记录实验数据的表格如下，请将表格空白处补充完整。
（3）某同学通过以上实验操作及数据分析，得出杠杆的平衡条件是：动力×动力臂＝阻力×阻力臂．你认为他的结论________(填“可靠”或“不可靠”)，理由是_____________________________。
数据太少，结论不具有普遍性
【实例-费力杠杆和等臂杠杆】
1、比较动力臂L1和阻力臂L2
【练习4】衣服夹是一种常用物品，如图所示给出了用手捏开和夹住物品时的两种情况．下列说法中正确的是（ ）A．当用手将其捏开时，它是费力杠杆　B．当用其夹住物品时，它是费力杠杆C．无论用手将其捏开还是夹住物品时，它都是费力杠杆D．无论用手将其捏开还是夹住物品时，它都是省力杠杆
【实例-人体中的杠杆】
家庭实验：研究指甲剪观察如图所示的指甲剪，可以发现它是由几个杠杆组合起来的，你能画出它的杠杆结构示意图吗？试试看
【练习5】如图所示，古人将一硬棒（质量忽略不计）悬挂在树枝上，绳对杆的动力F1使杆绕O点发生转动，当古人提起水桶，并保持静止时，如图所示，下列说法正确的是（ ）A．阻碍杠杆转动的阻力是水和水桶的总重力B．杠杆转动过程中，动力臂始终是OA C．杠杆在动力和阻力的作用下在空中静止不动，杠杆处于平衡状态D．此杠杆是费力杠杆
确定杠杆画五要素平衡条件解出答案
