这些工具有什么共同特点呢？
工作时，能绕一个固定的支撑点转动

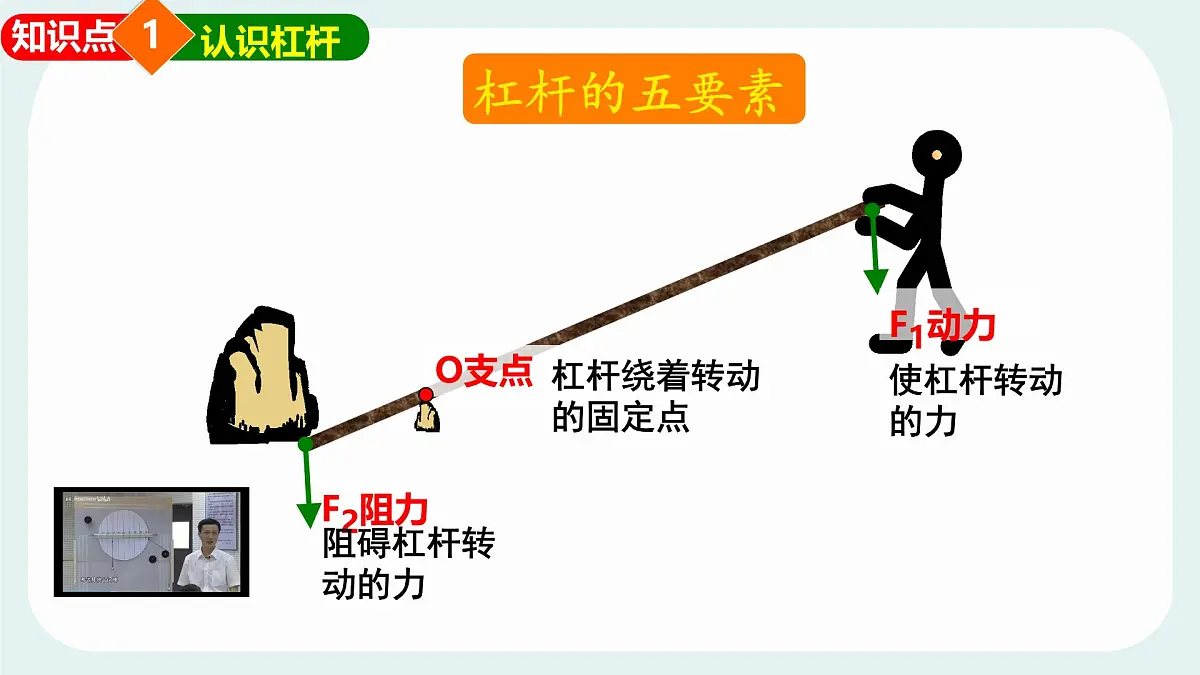

在力的作用下，能够绕支撑点转动的坚实物体，叫做杠杆。

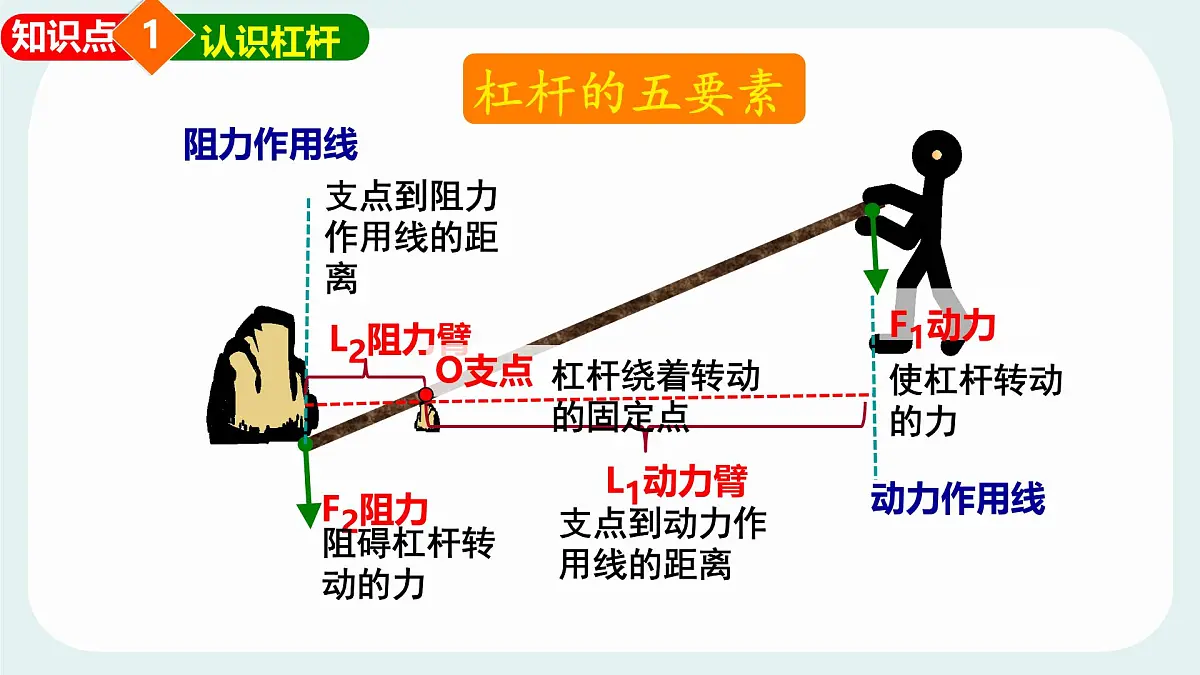

支点到动力作用线的距离
支点到阻力作用线的距离

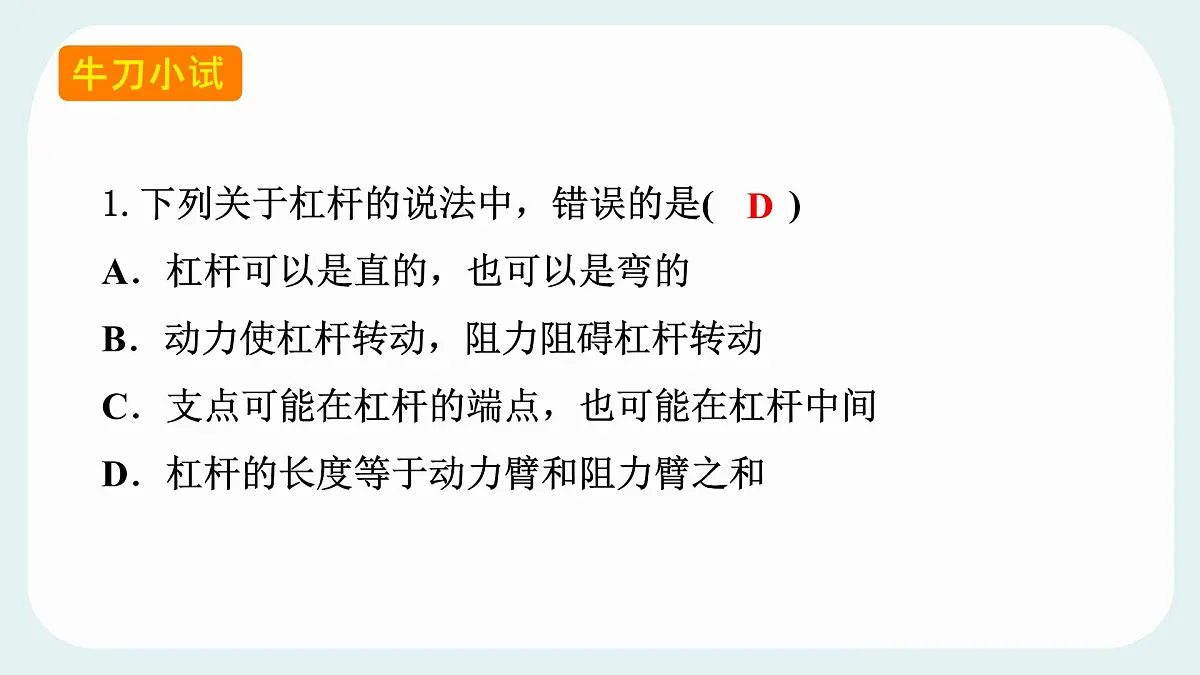

1.下列关于杠杆的说法中，错误的是(　　)A．杠杆可以是直的，也可以是弯的B．动力使杠杆转动，阻力阻碍杠杆转动C．支点可能在杠杆的端点，也可能在杠杆中间D．杠杆的长度等于动力臂和阻力臂之和

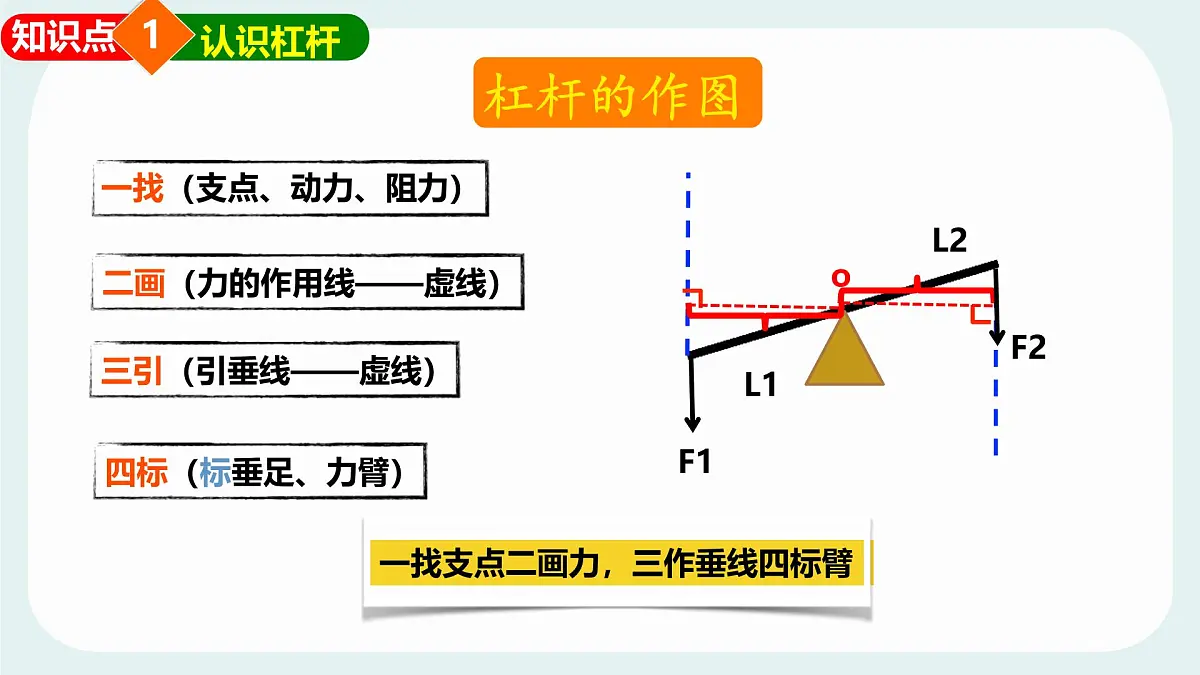

如图所示，请画出杠杆五要素中缺失的部分．
　杠杆平衡时，动力×动力臂=阻力×阻力臂
F1×L1＝ F2×L2
实验前杠杆的平衡怎么调？
为什么实验前要求杠杆静止时在水平位置平衡?
调节平衡螺母，左偏右调，右偏左调。
便于测量力臂，可以直接从杠杆上读出力臂的大小
选择杠杆的中点作为支点的原因？
消除杠杆自重对实验的影响。
本实验进行多次实验的目的？
避免实验的偶然性，使得出的结论具有普遍规律。
当左边翘上来之后，大家观察蜡烛的火焰，蜡烛在上边的一头火焰烘烤到的蜡烛比在下边的一头小，所以左边滴蜡油的速度就变慢了。由于右边滴下的蜡油多了，很快它就变轻了，于是右边就翘起来。往复循环，蜡烛就像儿童玩的跷跷板一样，不断一上一下地动起来。
究竟小猴崽子和兔子谁分的萝卜重？
小猴分得的萝卜重，萝卜平衡时，粗的那端力臂短，根据杠杆平衡条件，粗的那端萝卜更重。
1. 小李利用如图所示的装置来探究“杠杆的平衡条件”，实验中所用钩码的质量均为50g。请你帮助他完成实验。（g取10N/kg）（1）杠杆静止时的位置如图1甲所示，此时杠杆处于_______（选填“平衡”或“不平衡”）状态。为了使杠杆静止时处于水平位置，接下来的操作是将杠杆的平衡螺母向_____（选填“左”或“右”）移动；（2）在杠杆B点用如图1乙所示的动力F拉杠杆，此时杠杆的类型与_____（选填“筷子”、“老虎钳”或“托盘天平”）相同；（3）如图1丙所示，用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，测力计示数变化情况是__________________（选填“变小”、“变大”、“先变小后变大”、“先变大后变小”或“不变”）；
2. 如图所示，小明正在做俯卧撑，把他的身体看作一个杠杆，O为支点，A为重心，他的体重为550N．地面对手的支持力F的力臂是 m，大小为 N．
省力杠杆（动力臂 > 阻力臂）
费力杠杆（ 动力臂
