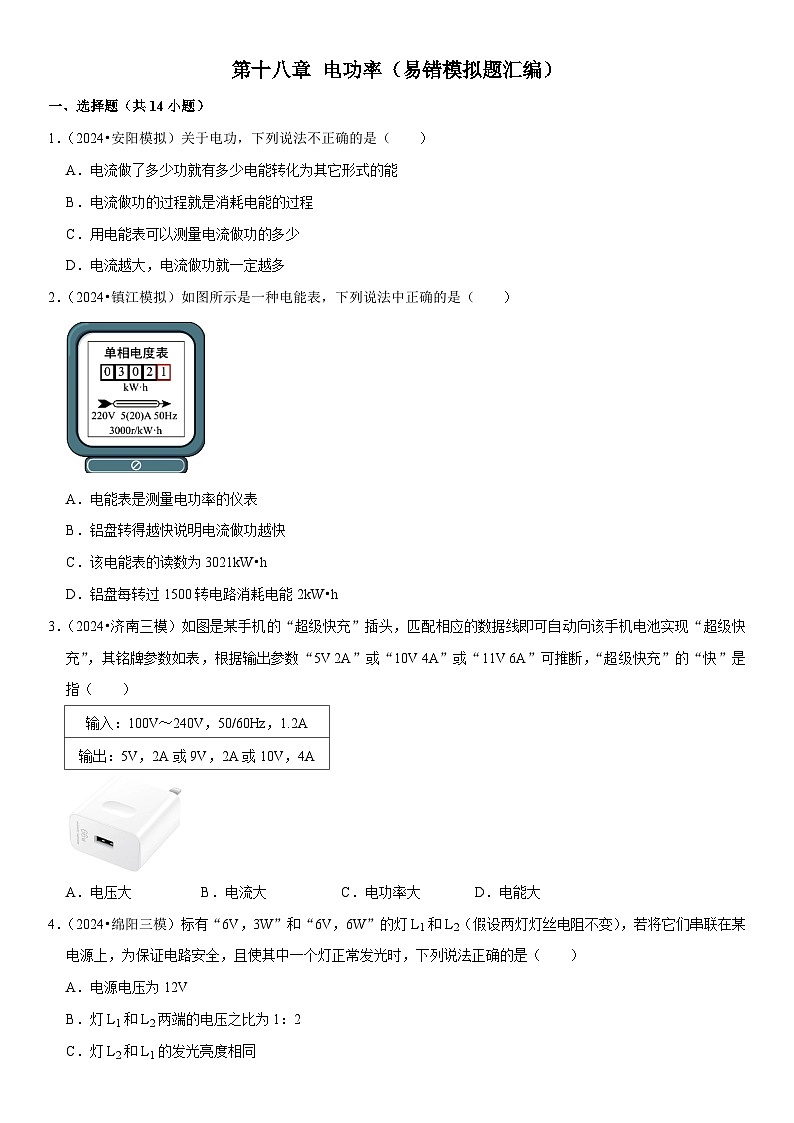

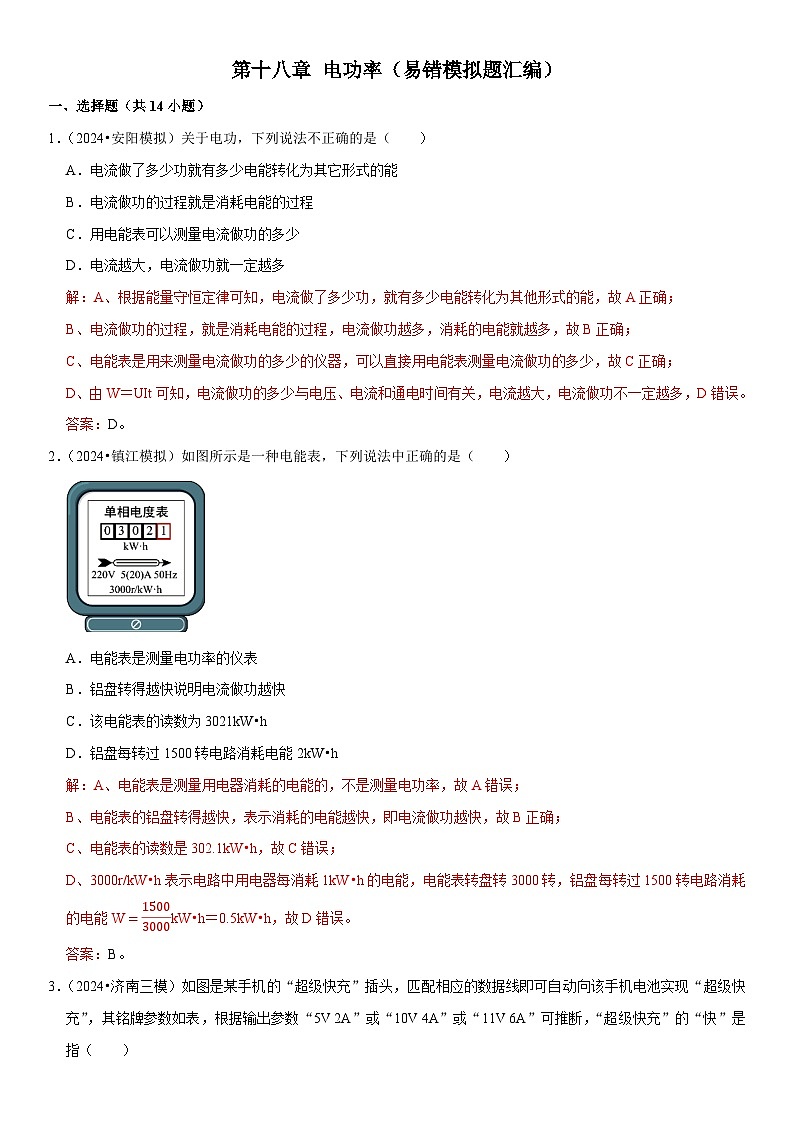

1．（2024•安阳模拟）关于电功，下列说法不正确的是（ ）
A．电流做了多少功就有多少电能转化为其它形式的能
B．电流做功的过程就是消耗电能的过程
C．用电能表可以测量电流做功的多少
D．电流越大，电流做功就一定越多
2．（2024•镇江模拟）如图所示是一种电能表，下列说法中正确的是（ ）
A．电能表是测量电功率的仪表
B．铝盘转得越快说明电流做功越快
C．该电能表的读数为3021kW•h
D．铝盘每转过1500转电路消耗电能2kW•h

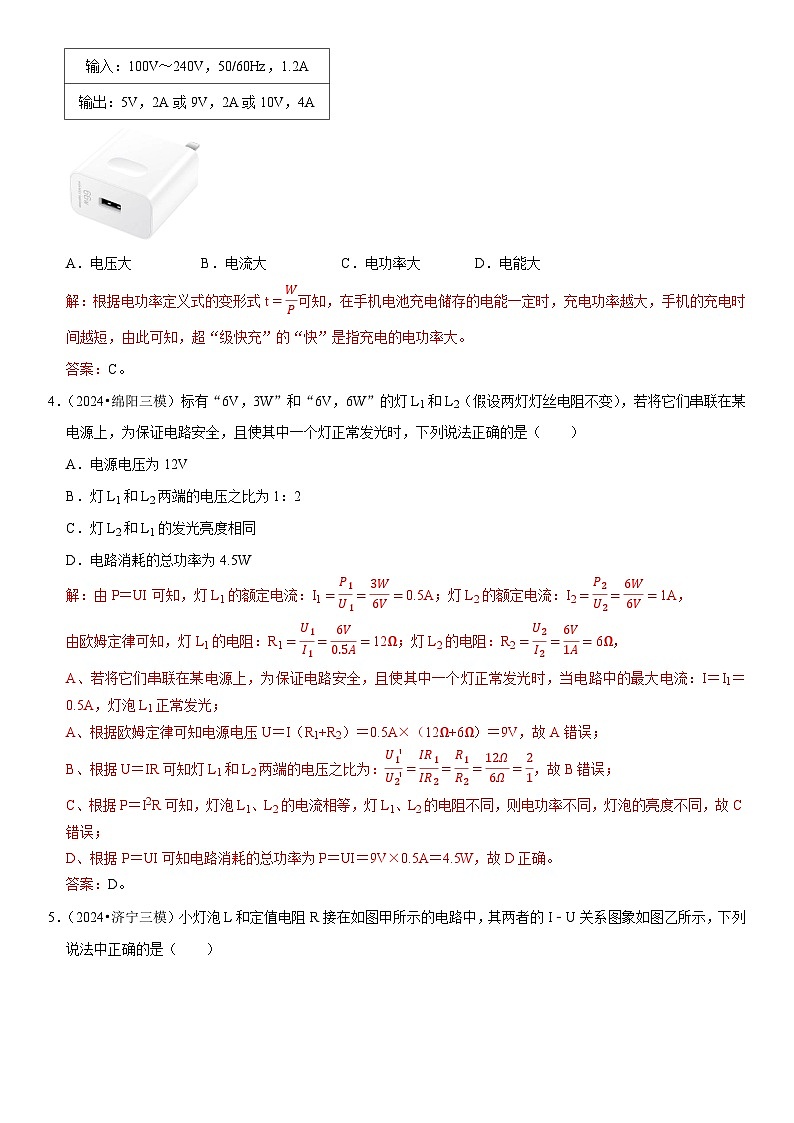

3．（2024•济南三模）如图是某手机的“超级快充”插头，匹配相应的数据线即可自动向该手机电池实现“超级快充”，其铭牌参数如表，根据输出参数“5V 2A”或“10V 4A”或“11V 6A”可推断，“超级快充”的“快”是指（ ）
A．电压大B．电流大C．电功率大D．电能大
4．（2024•绵阳三模）标有“6V，3W”和“6V，6W”的灯L1和L2（假设两灯灯丝电阻不变），若将它们串联在某电源上，为保证电路安全，且使其中一个灯正常发光时，下列说法正确的是（ ）
A．电源电压为12V
B．灯L1和L2两端的电压之比为1：2
C．灯L2和L1的发光亮度相同
D．电路消耗的总功率为4.5W

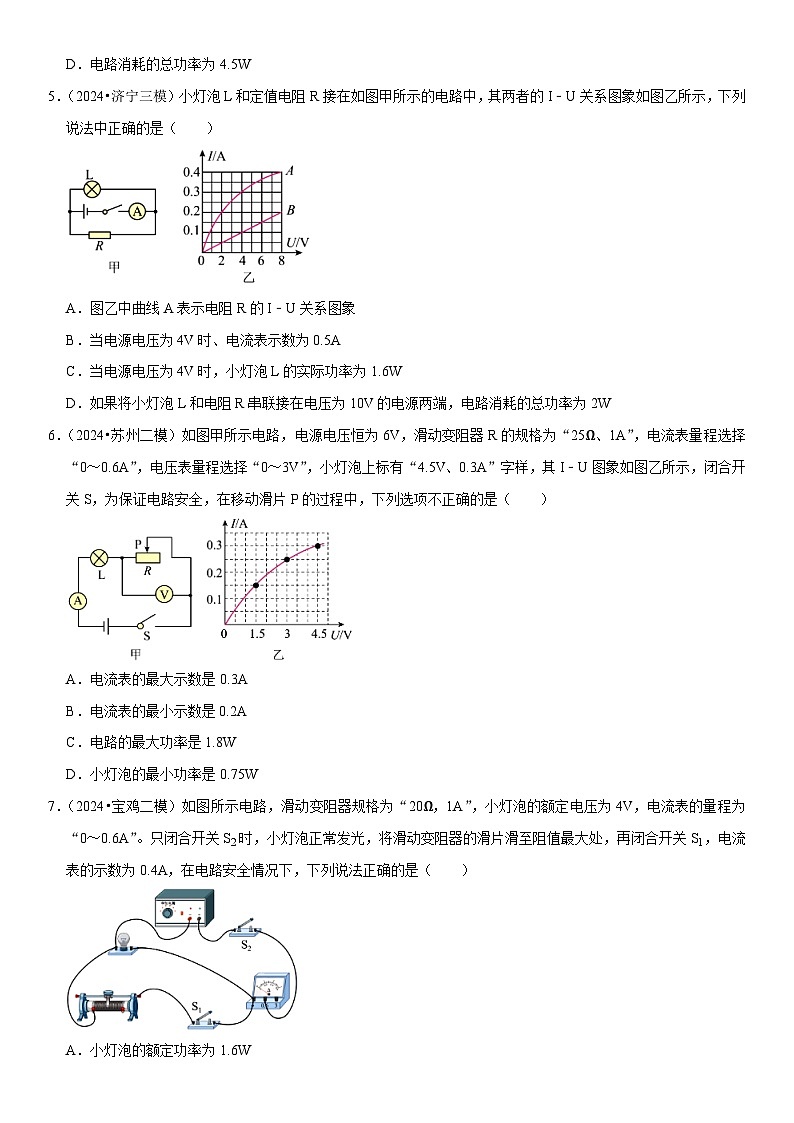

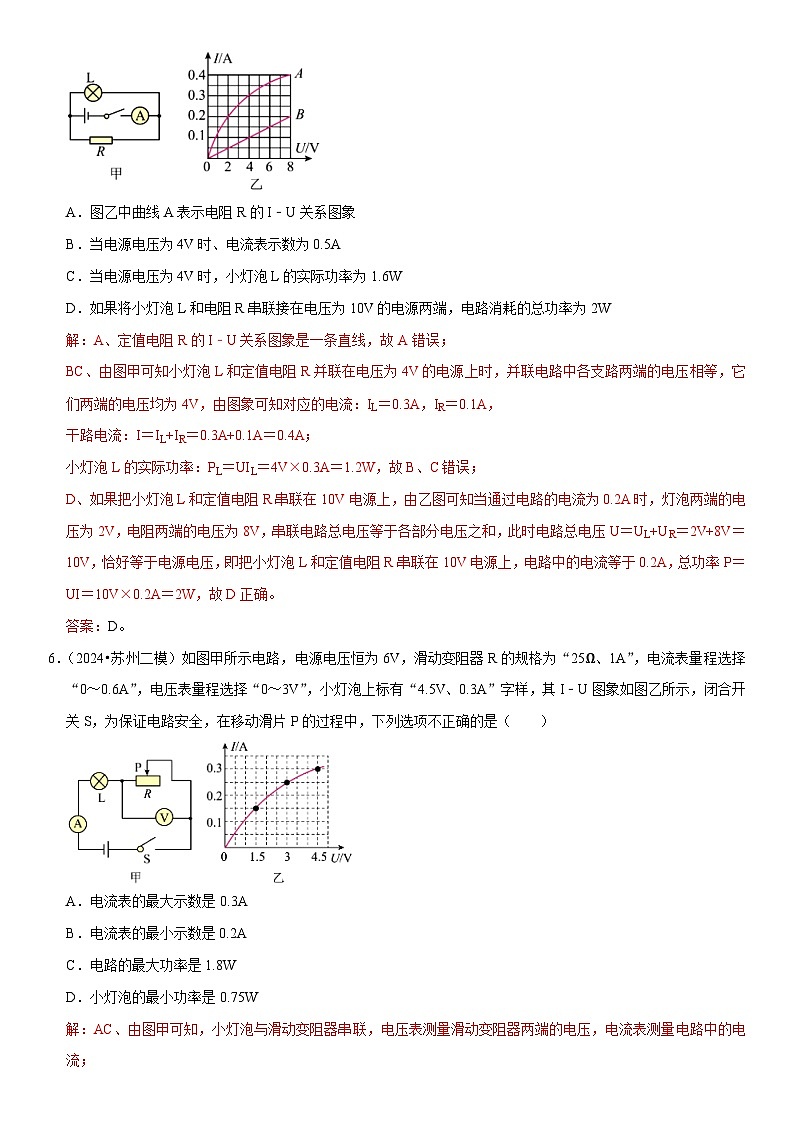

5．（2024•济宁三模）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I﹣U关系图象如图乙所示，下列说法中正确的是（ ）
A．图乙中曲线A表示电阻R的I﹣U关系图象
B．当电源电压为4V时、电流表示数为0.5A
C．当电源电压为4V时，小灯泡L的实际功率为1.6W
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W
6．（2024•苏州二模）如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”，小灯泡上标有“4.5V、0.3A”字样，其I﹣U图象如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项不正确的是（ ）
A．电流表的最大示数是0.3A
B．电流表的最小示数是0.2A
C．电路的最大功率是1.8W
D．小灯泡的最小功率是0.75W
7．（2024•宝鸡二模）如图所示电路，滑动变阻器规格为“20Ω，1A”，小灯泡的额定电压为4V，电流表的量程为“0～0.6A”。只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.4A，在电路安全情况下，下列说法正确的是（ ）
A．小灯泡的额定功率为1.6W
B．电路的最大功率为0.8W
C．电路功率最大时工作10s所消耗的电能为24J
D．滑动变阻器接入电路的阻值范围是15～20Ω

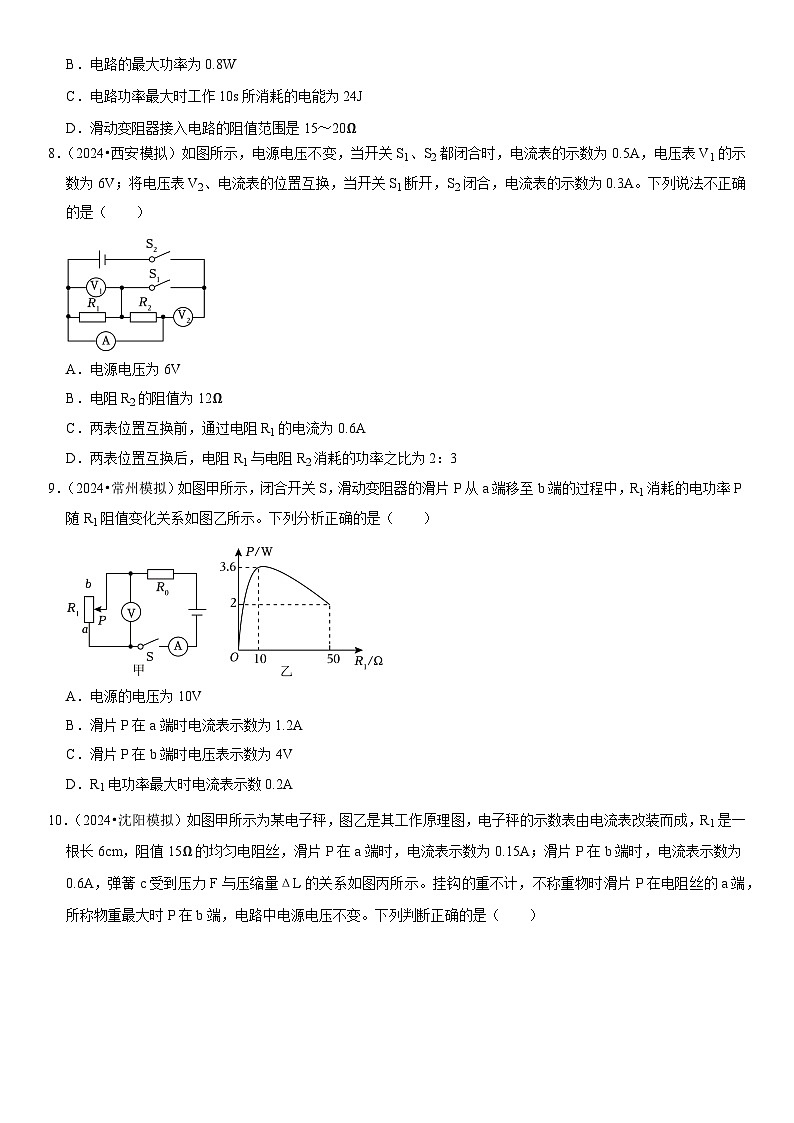

8．（2024•西安模拟）如图所示，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表V1的示数为6V；将电压表V2、电流表的位置互换，当开关S1断开，S2闭合，电流表的示数为0.3A。下列说法不正确的是（ ）
A．电源电压为6V
B．电阻R2的阻值为12Ω
C．两表位置互换前，通过电阻R1的电流为0.6A
D．两表位置互换后，电阻R1与电阻R2消耗的功率之比为2：3
9．（2024•常州模拟）如图甲所示，闭合开关S，滑动变阻器的滑片P从a端移至b端的过程中，R1消耗的电功率P随R1阻值变化关系如图乙所示。下列分析正确的是（ ）
A．电源的电压为10V
B．滑片P在a端时电流表示数为1.2A
C．滑片P在b端时电压表示数为4V
D．R1电功率最大时电流表示数0.2A
10．（2024•沈阳模拟）如图甲所示为某电子秤，图乙是其工作原理图，电子秤的示数表由电流表改装而成，R1是一根长6cm，阻值15Ω的均匀电阻丝，滑片P在a端时，电流表示数为0.15A；滑片P在b端时，电流表示数为0.6A，弹簧c受到压力F与压缩量ΔL的关系如图丙所示。挂钩的重不计，不称重物时滑片P在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。下列判断正确的是（ ）
A．电路中定值电阻R2无意义，可删除
B．所称物重增大时，定值电阻R2的电功率减小
C．电源电压为6V
D．当电子秤示数为2kg时，电路中的电流为0.2A
11．（2024•泉州模拟）下列主要利用电流的热效应工作的用电器是（ ）
A．笔记本电脑B．电熨斗
C．电视机D．洗衣机
12．（2024•永州模拟）如图所示，电源电压保持不变，定值电阻R0＝6Ω。将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动变阻器的中点时，电压表的读数为4.5V。下列判断错误的是（ ）
A．电路中的最小电流是0.5A
B．电源电压是9V
C．滑动变阻器的最大阻值是9Ω
D．移动滑片，R0在通电100s内产生的热量最多1350J
13．（2024•郑州四模）如图所示，电源电压为12V且保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）。闭合开关S，当滑片P在某一端点a时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置c时，电压表示数为4V，R1消耗的电功率为3.2W．下列说法正确的是（ ）
A．滑片P在a点时，R1消耗的电功率为2W
B．滑片P在b点时，R1消耗的电功率为0.6W
C．滑片P在c点时，R2消耗的电功率为1.6W
D．滑片P在c点时，电路消耗的总功率为4W
14．（2024•衡水模拟）如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示。下列说法正确的是（ ）
A．R1两端的电压与通过R1的电流成反比
B．电源电压为8V
C．当滑片P在b端时，通电10s，R1产生的热量为8J
D．滑动变阻器是通过改变接入电路中电阻丝的横截面积来改变电阻大小的
二、填空题（共8小题）
15．（2024•东莞二模）某智能手机的锂电池上标有“3.7V，4200mAh”字样，该手机搭配了超级快充功能，快充时保持充电电压3.7V不变，增大充电的电流。给手机充电的过程中，手机电池属于电路构成中的 （选填“电源”或“用电器”）。这块锂电池充满电可以储存 J的电能；若给锂电池快充入80%的电能，需要充电40min，此时手机的快充电流大小为 A。
16．（2024•衡阳模拟）如图是定值电阻R1和R2的I﹣U关系图象，当R1和R2串联时，R1和R2两端电压之比U1：U2＝ ；当R1和R2并联时，若通过R1的电流为0.6A，则10s内R2消耗的电能为 J。
17．（2024•苏州模拟）一只标有“6V 3.6W”字样的灯泡，此灯泡正常工作时的电流是 A，如果将该灯泡接到电压是3V的电源上，该灯泡的实际功率是 W，此时灯丝的电阻是 Ω．（设灯丝电阻不随温度变化而变化）
18．（2024•哈尔滨模拟）如图甲所示电路，电源电压为4.5V，小灯泡的额定电压为2.5V。闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。为了保证小灯泡两端电压不超过额定电压，滑动变阻器连入电路的最小阻值为 Ω，电路的最大总功率为 W。
19．（2024•西安二模）如图所示，已知电源电压为3V，小灯泡L的规格“3V；0.9W”，滑动变阻器的规格“20Ω；1A”，电流表量程为0～3A，则小灯泡正常发光时阻值RL＝ Ω。当开关S1、S2同时闭合，向右移动滑动变阻器的滑片，小灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）；在保证各元件安全工作的情况下，调节电路，电路中消耗的最大总功率为 W。
20．（2024•长春二模）如图﹣1所示电路中，电源电压恒为12V，小灯泡L标有“6V 3W”的字样。小灯泡正常工作时的电阻是 Ω。当开关S接1时，将R0的滑片从最右端向左移，滑动变阻器两端的电压随电流变化关系如图﹣2所示，滑动变阻器的阻值调节至图﹣2中M点时，滑动变阻器的功率为1.408W，电路的电流为
A。当开关S接1时，调节滑片，使R0的功率等于R的功率，电路的总功率为P1；当开关S接2时，调节滑片，使小灯泡L正常发光，电路的总功率为P2，则P1：P2＝ 。
21．（2024•成都模拟）如图所示为一款电热中药壶的简化电路图，它有“加热”、“保温”两个挡位。电热丝R1＝44Ω，R2＝176Ω。当开关S闭合，S1接a时是 挡位。在“保温”挡正常工作5min电流通过R1产生的热量是 J。
22．（2024•烟台模拟）如图甲所示，电源电压为5V，电流表量程为0～0.6A，电压表量程为0～15V。在保证所有元件安全的情况下，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图象，如图乙所示。只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图象，如图丙所示。滑动变阻器R1的最大阻值为 Ω，灯泡的额定功率为
W，以上两种情况，电路最大功率为 W。
三、实验探究题（共3小题）
23．（2024•泰安模拟）在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。
（1）以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）
（2）闭合开关前，发现电流表的指针如图乙所示，其原因是 ；
（3）问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为 W；
（4）第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是 ；
（5）第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1＝ A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额＝ 。（用U额、I1、I2表示）
24．（2024•青岛模拟）在“测量小灯泡的电功率”实验中，已知小灯泡额定电压为2.5V，正常工作时电阻约为12Ω。现有器材：电源（电压为6V保持不变），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（50Ω 2A）、R2（10Ω 1A）。
（1）本次实验中应选择的滑动变阻器是 （填“R1”或“R2”）。
（2）小朱同学连接了如图甲所示的电路，该电路中存在一处连接错误，只要改接一根导线就可以使电路连接正确，请你把接错的那一根导线找出来打上“×”，再用笔画线代替导线画出正确的连接。
（3）实验小组闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表和电压表均无示数，若电路中仅有一处故障，则下列故障原因中不可能的是 。
A.电流表断路；B.小灯泡断路；C.滑动变阻器断路。
（4）电路正确连接后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表示数如图乙所示为 V；实验小组多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的I﹣U关系图像如图丙所示，由图像可知，小灯泡的额定功率P额＝ W，同时发现小灯泡的I﹣U图像不是一条直线，原因是小灯泡的电阻随 变化而变化。
（5）完成以上实验后，同学们又设计了一个如图丁所示的电路来测量该小灯泡的额定功率，R0为已知阻值的定值电阻。请把他们的实验步骤补充完整：
①断开开关S2，闭合S1、S3，移动滑动变阻器的滑片P，使电压表的示数为 V；
②保持滑动变阻器滑片P位置不变，S3仍闭合， （填写S1、S2的开合状态），记录下电压表示数为U；
③小灯泡的额定功率PL＝ （请用已知量和测量的物理量表示）。
25．（2024•西安二模）小丽想“探究电流通过导体产生的热量与电流、电阻、通电时间是否有关”。他设计的实验电路如图甲所示，图乙为实验电路的装置示意图，两个完全相同的烧瓶内分别装有质量和初温都相同的液体。
（1）在“探究导体产生的热量跟电阻的关系中”：
①在两个烧瓶瓶中分别接入阻值 （选填“相同”或“不同”）的电阻丝R1和R2；
②该实验是通过 来反映电流通过电阻丝产生热量的多少；
③为了使实验现象更加明显，烧瓶内的液体应选用 （选填“水”、“煤油”）。
（2）在“探究导体产生的热量跟电流的关系”中：
小丽在原有实验基础上进行了改装，烧瓶部分如图丙所示，其余均与原实验相同。在两个烧瓶中分别接入阻值相同的电阻丝R，在温度计b烧瓶外并联了一相同阻值的电阻R，目的是 ；
（3）小丽将乙图中两烧瓶内分别装入质量和初温都相同的不同液体a和b，并接入阻值大小相同的电阻，用来，“探究不同物质的吸热能力”。根据测得的实验数据绘制的图象如丁图所示，由图象可知，液体a的比热容
（选填“大于”、“小于”或“等于”）液体b的比热容。
四、计算题（共2小题）
26．（2024•聊城模拟）如图甲是电阻R1和灯泡L的电流随电压变化图象，灯泡上标有“12V 9.6W”的字样。将它们按图乙所示的电路连接，滑动变阻器上标有“20Ω 1.5A”，电流表使用的量程是0～3A，电源电压不变。
（1）求灯泡L正常发光时的电阻RL。
（2）当只闭合开关S、S2，滑片P位于a端时，灯泡L的实际功率为1W，求电源电压。
（3）开关和滑片分别置于什么位置时，电路消耗的电功率最大？最大功率是多少？
27．（2024•南宁模拟）某兴趣小组设计了一个监测湖水水位的报警装置，其原理如图1。电源电压恒定，电阻R0的阻值为30Ω；R是竖直放置的长条形电阻片。浮子可带动金属滑杆AP在竖直方向上下移动、AP与R组成滑动变阻器。当电流表的示数达到设定数值时，表示水位达到警戒水位，装置发出报警信号。已知滑杆AP从底端上移到顶端的过程中，电压表示数与电流表示数的U﹣I图像如图2所示。
（1）求滑动变阻器的最大阻值。
（2）求电源电压和电路的最小功率。
（3）滑杆AP从底端上移到顶端的过程中，滑动变阻器连入电路的电阻均匀变化，记录下几组水位和对应的电流表示数，数据如下表。当电流表的示数为0.25 A时，水位达到警戒值，求警戒水位。
输入：100V～240V，50/60Hz，1.2A
输出：5V，2A或9V，2A或10V，4A
水位h/cm
10
15
20
30
电流I/A
0.1
0.12
0.15
0.3
