初中物理人教版（2024）八年级下册（2024）滑轮教学课件ppt

这是一份初中物理人教版（2024）八年级下册（2024）滑轮教学课件ppt，共28页。PPT课件主要包含了定滑轮，动滑轮，力的方向，提出问题，设计实验，说一说，实验步骤，点击图片播放视频，分析讨论，FG物等内容，欢迎下载使用。

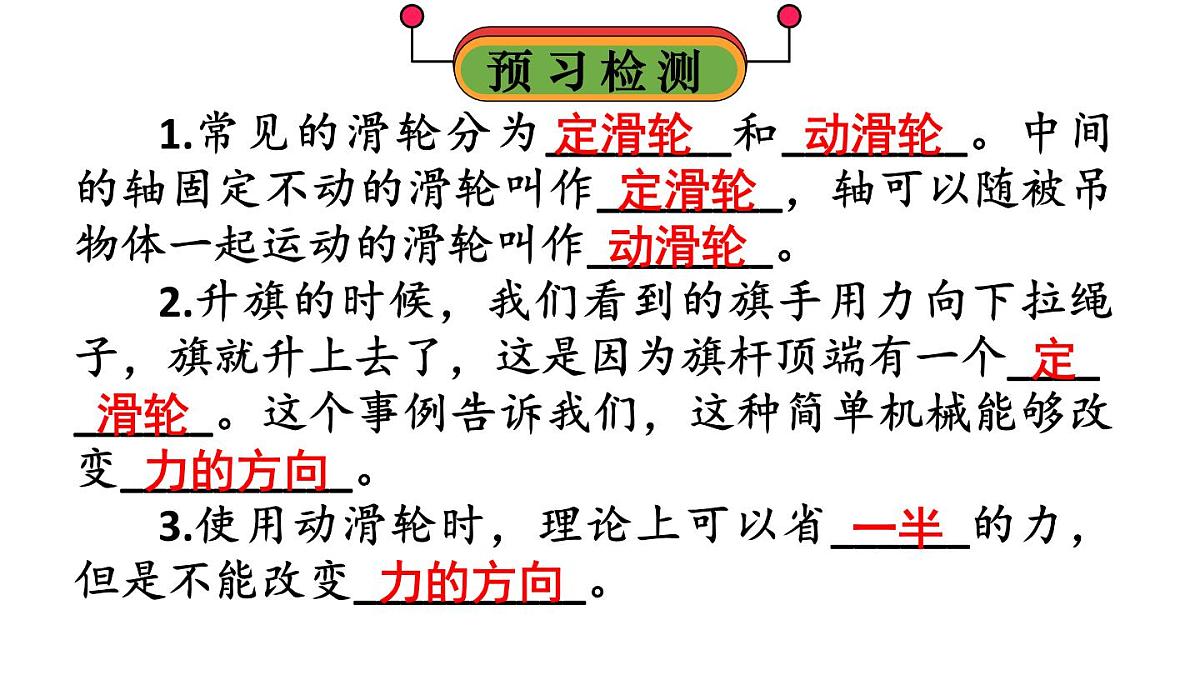

1.常见的滑轮分为________和________。中间的轴固定不动的滑轮叫作________，轴可以随被吊物体一起运动的滑轮叫作________。 2.升旗的时候，我们看到的旗手用力向下拉绳子，旗就升上去了，这是因为旗杆顶端有一个__________。这个事例告诉我们，这种简单机械能够改变__________。 3.使用动滑轮时，理论上可以省______的力，但是不能改变__________。

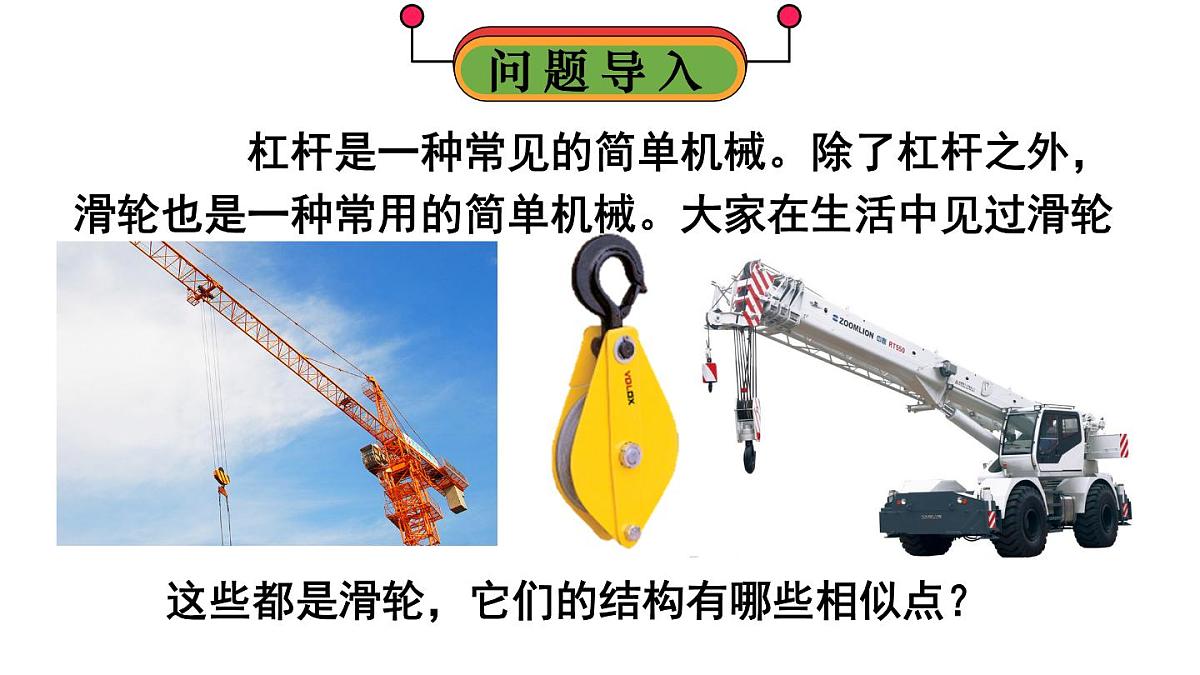

杠杆是一种常见的简单机械。除了杠杆之外，滑轮也是一种常用的简单机械。大家在生活中见过滑轮吗？
这些都是滑轮，它们的结构有哪些相似点？

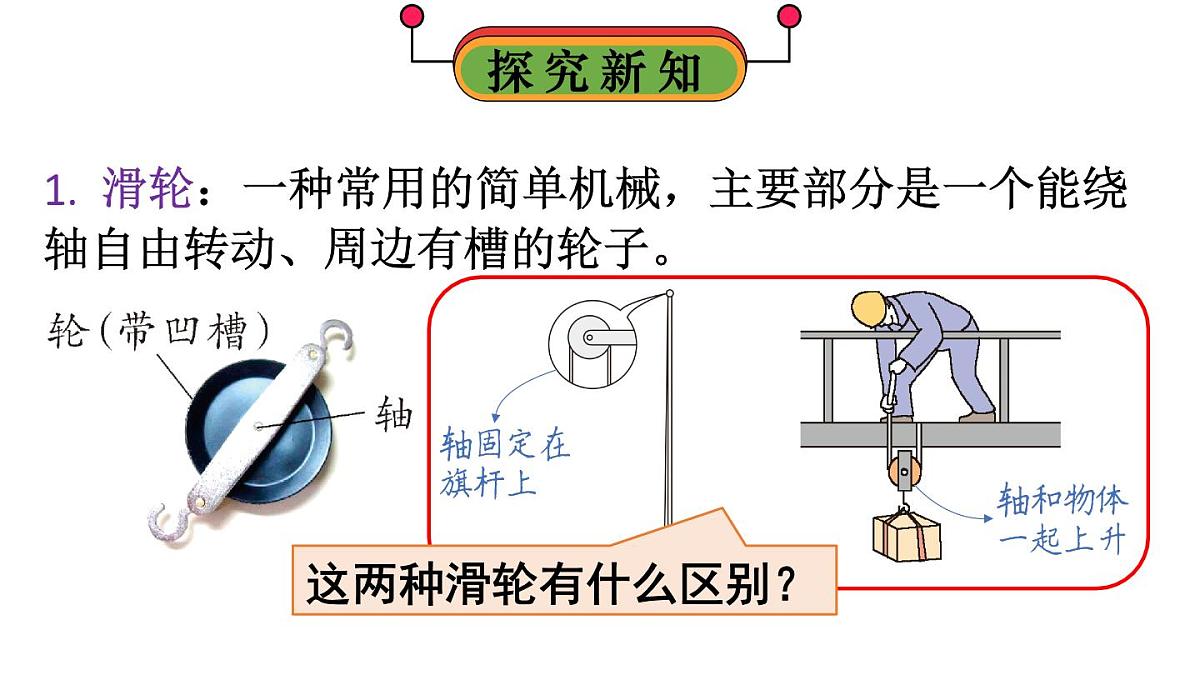

1. 滑轮：一种常用的简单机械，主要部分是一个能绕轴自由转动、周边有槽的轮子。
这两种滑轮有什么区别？

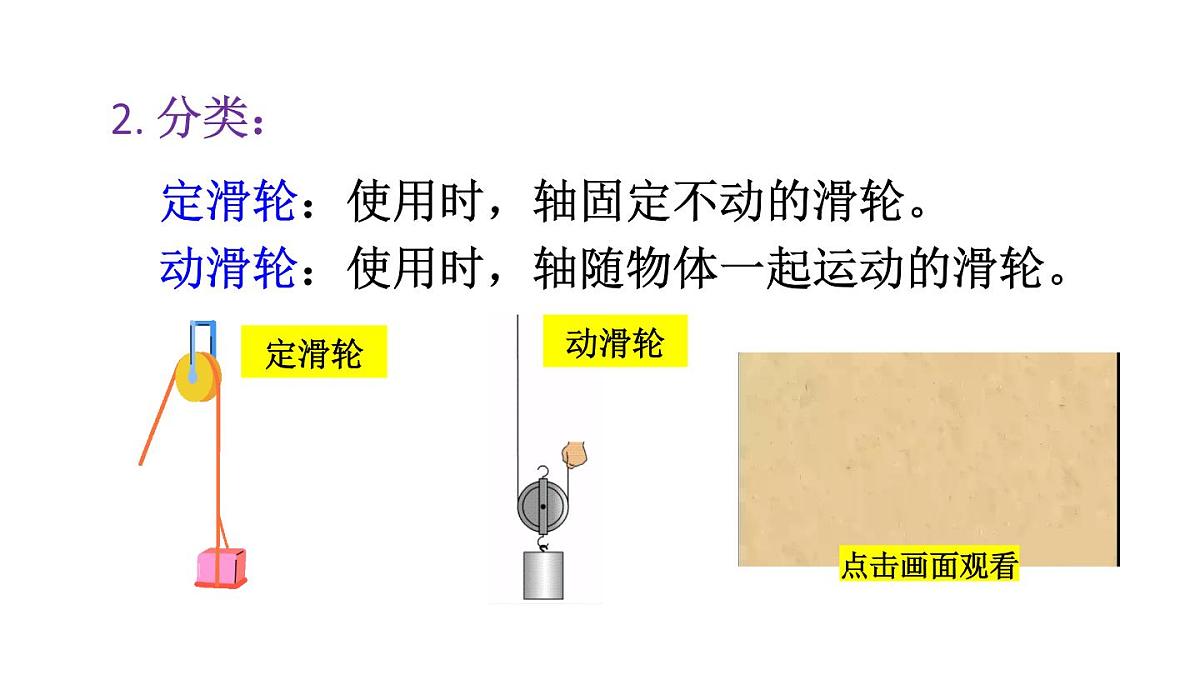

定滑轮：使用时，轴固定不动的滑轮。动滑轮：使用时，轴随物体一起运动的滑轮。

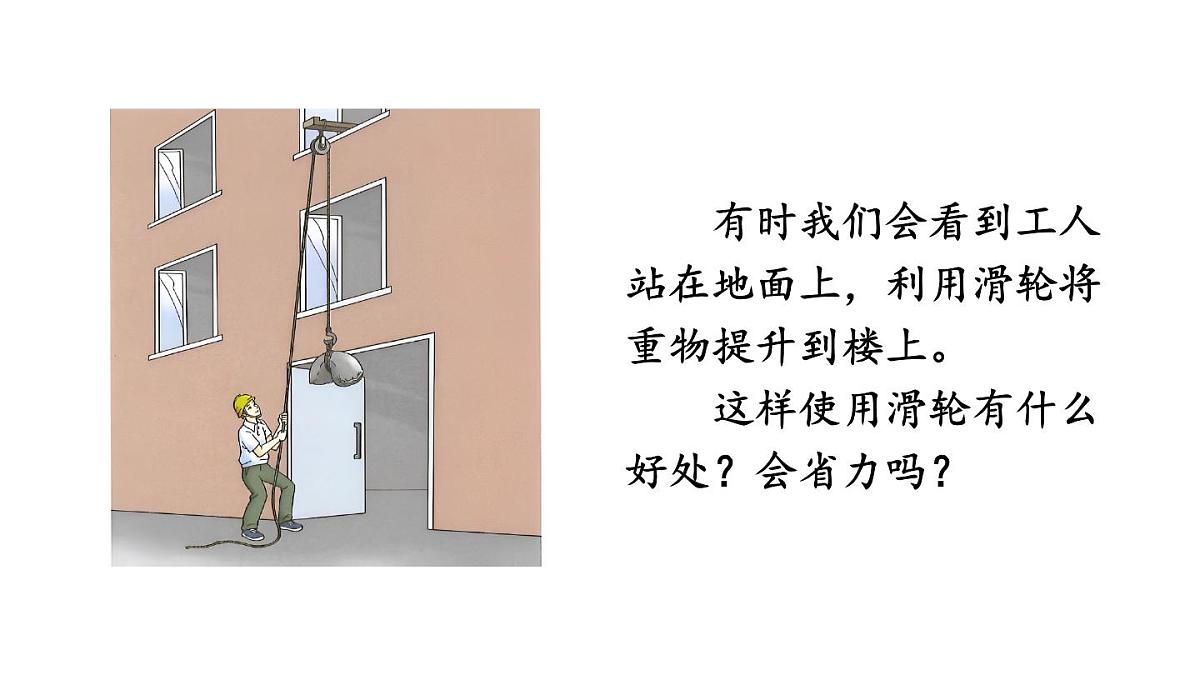

有时我们会看到工人站在地面上，利用滑轮将重物提升到楼上。 这样使用滑轮有什么好处？会省力吗？

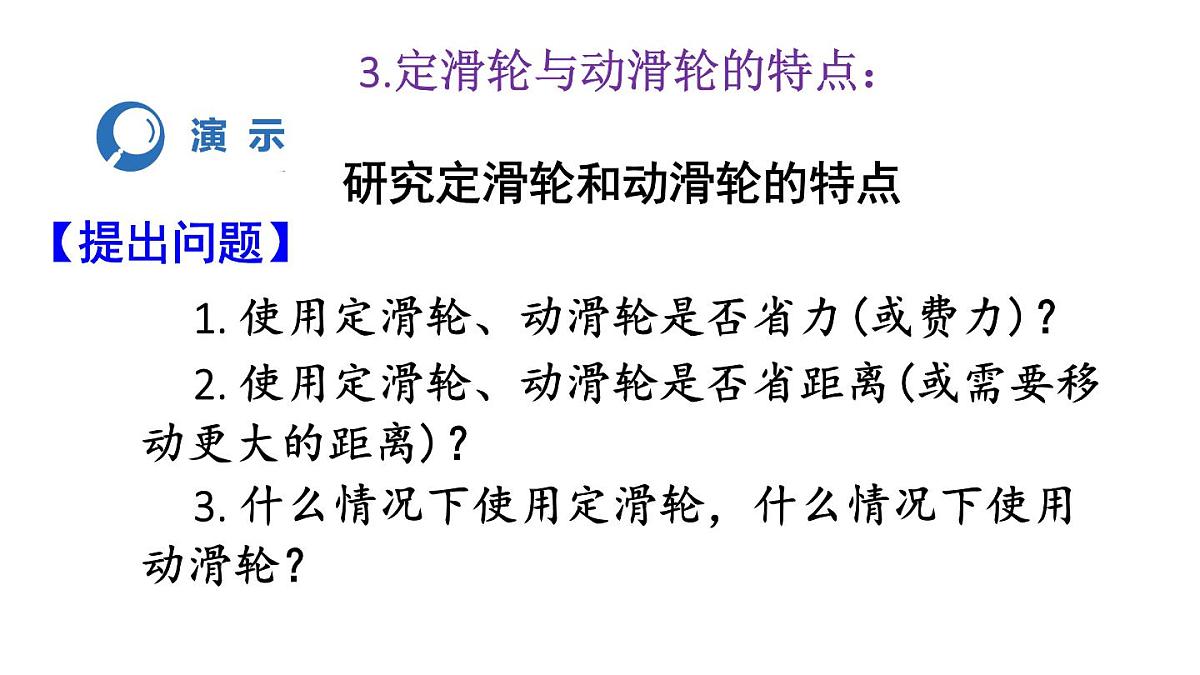

1. 使用定滑轮、动滑轮是否省力(或费力)？ 2. 使用定滑轮、动滑轮是否省距离(或需要移动更大的距离)？ 3. 什么情况下使用定滑轮，什么情况下使用动滑轮？
研究定滑轮和动滑轮的特点
3.定滑轮与动滑轮的特点：

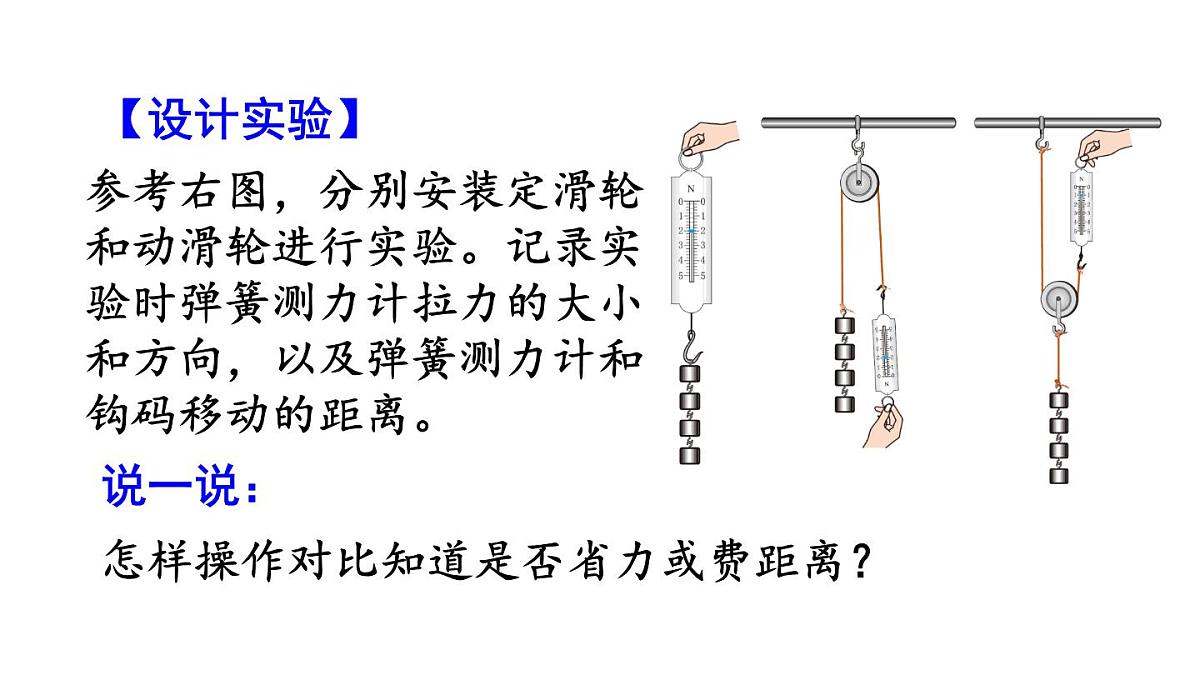

参考右图，分别安装定滑轮和动滑轮进行实验。记录实验时弹簧测力计拉力的大小和方向，以及弹簧测力计和钩码移动的距离。
怎样操作对比知道是否省力或费距离？
b. 按图乙所示安装定滑轮，使用定滑轮让钩码匀速上升 h = 10 cm，记录弹簧测力计的示数F2、拉力的方向及绳子自由端移动的距离 s2。
a. 如图甲，用弹簧测力计拉着钩码匀速上升 h = 10 cm，记录弹簧测力计的示数 F1、拉力的方向及绳子自由端移动的距离 s1。
获得多组数据，使结论更具有普遍性
c. 如图丙，使用动滑轮让钩码匀速上升 h = 10 cm，记录弹簧测力计的示数 F3、拉力的方向及绳子自由端移动的距离 s3。
d. 换用数量不同的钩码，重复上面的步骤。
1. 比较甲、乙两组实验，使用定滑轮与不使用定滑轮直接提升物体相比，拉力的大小和方向有什么不同？绳子自由端移动的距离是否相同？
方向与钩码升高的方向相反
s绳 = h（忽略绳重与摩擦）
2. 比较甲、丙两次实验，使用动滑轮与不使用动滑轮直接提升物体相比，拉力的大小和方向有什么不同？绳子自由端移动的距离是否相同？
方向与钩码被提升的方向相同
使用定滑轮不省力，但可以改变力的方向。
使用动滑轮可以省力，但不能改变力的方向，而且费距离。
为什么使用定滑轮不省力，而使用动滑轮省力呢？你能参考下图，根据杠杆的平衡条件，说明定滑轮和动滑轮的这一特点吗？
定滑轮的中心轴为支点，动力臂和阻力臂都等于滑轮的半径，由杠杆平衡条件可知，动力F1和阻力F2大小相等。
动滑轮可以看成是支点在一侧的杠杆，动力臂等于滑轮的直径，阻力臂等于滑轮的半径，即动力臂是阻力臂的2倍，由杠杆平衡条件可知，动力F1是阻力F2的二分之一。
使用定滑轮和动滑轮的几种情况
说明：忽略绳重、滑轮重及绳与滑轮间的摩擦；物体全部做匀速运动，物体重为G ，受到的摩擦力为f
如图所示，物体重 G=50 N，在 F=5 N 的拉力作用下向左以 0.1 m/s 的速度匀速运动，若不计绳重、滑轮重和绳与滑轮间的摩擦，则物体受到地面摩擦力的大小为________N；3 s 后，绳子自由端移动的距离为________m。
物体移动的速度v物=____m/s
图中滑轮为动滑轮，忽略绳重、滑轮重和绳与滑轮间的摩擦，F=___ f
绳子自由端移动的速度v绳=____v物绳子自由端移动的距离s绳=____s物
有没有办法能将定滑轮和动滑轮的优点结合起来，既能省力又能改变力的方向呢？
1. 一个物体重 1000 N，如果用一个定滑轮提起它，需要用多大的力？如果用一个动滑轮提起它，不计摩擦及滑轮的自重和绳重，又要用多大的力？
2.用如图所示的甲、乙两种方式沿竖直方向匀速提升重均为20 N的物体，其中滑轮______(选填“A”或“B”)是定滑轮；若不计摩擦、绳重和滑轮重，则绳端的拉力FA为______ N，FB为________N；若物体上升 2 m，则绳子自由端移动距离较大的是________(选填“甲”或“乙”)方式.
3.如图所示，工人利用动滑轮匀速提升重力为500 N的重物，他所用拉力为300 N，若不计绳重和摩擦，则动滑轮重________N.
4.如图是汉代画像砖上描绘的《史记》中“泗水取鼎”画面，两边各有数人用绳子通过滑轮拉起掉落水中的鼎。“图中的这种滑轮_____(选填“能”或“不能”)起到省力的作用；此时两边绳子对鼎竖直向上的拉力分别为F1、F2，鼎受到的拉力之和为_________。
