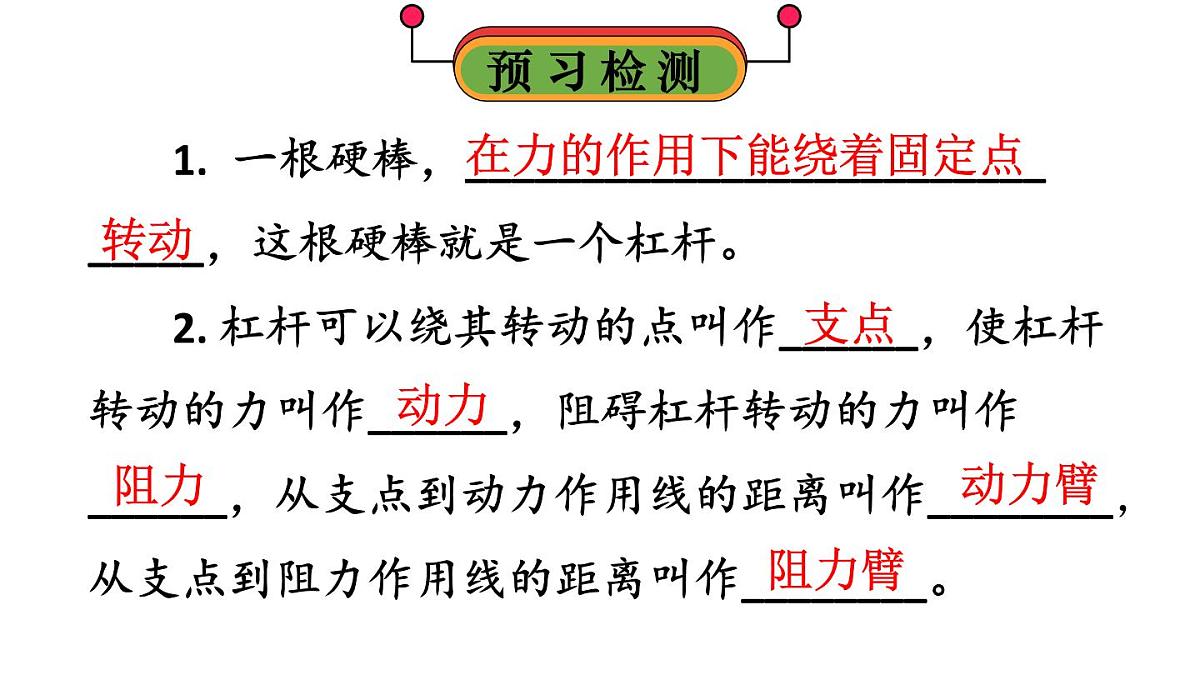

1. 一根硬棒，______________________________，这根硬棒就是一个杠杆。 2. 杠杆可以绕其转动的点叫作______，使杠杆转动的力叫作______，阻碍杠杆转动的力叫作______，从支点到动力作用线的距离叫作________，从支点到阻力作用线的距离叫作________。
在力的作用下能绕着固定点

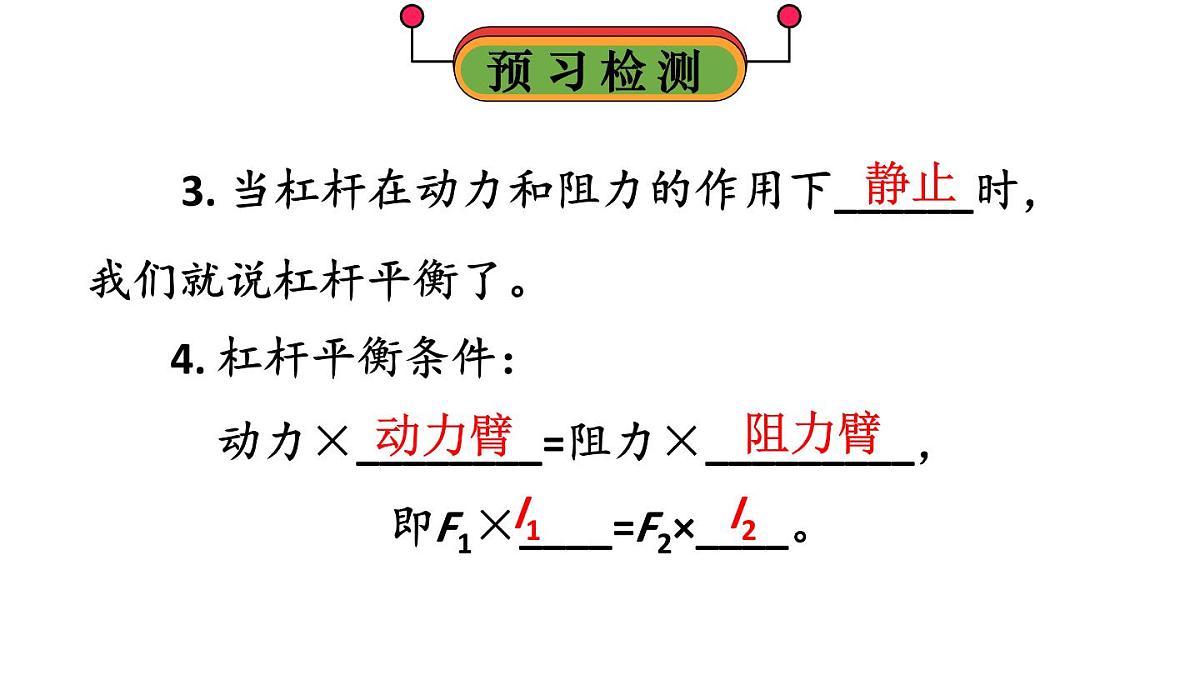

3. 当杠杆在动力和阻力的作用下______时，我们就说杠杆平衡了。 4. 杠杆平衡条件：动力×________=阻力×_________，即F1×____=F2×____。

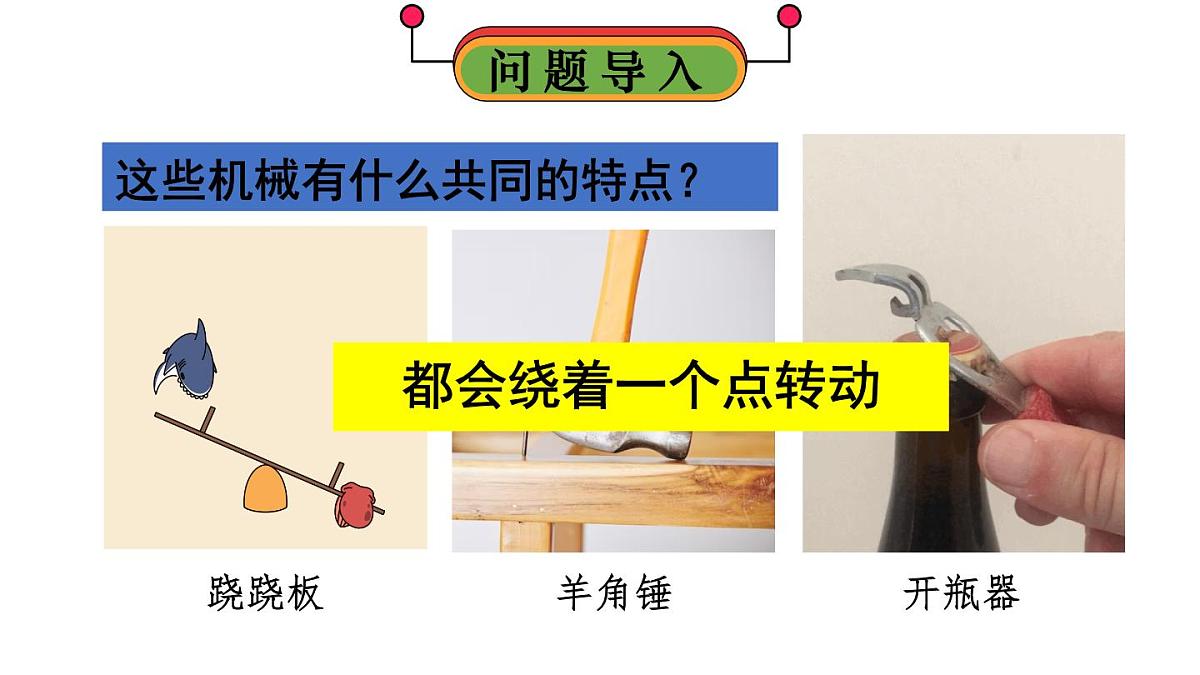

这些机械有什么共同的特点？

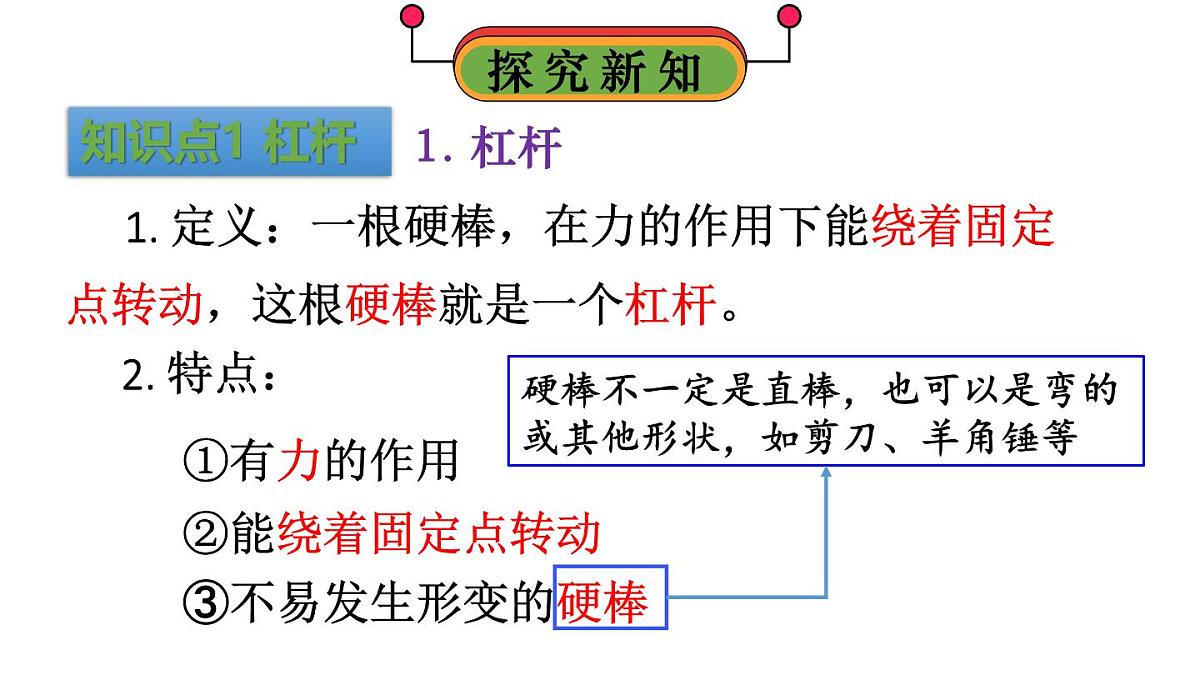

1. 定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是一个杠杆。
①有力的作用②能绕着固定点转动③不易发生形变的硬棒
硬棒不一定是直棒，也可以是弯的或其他形状，如剪刀、羊角锤等

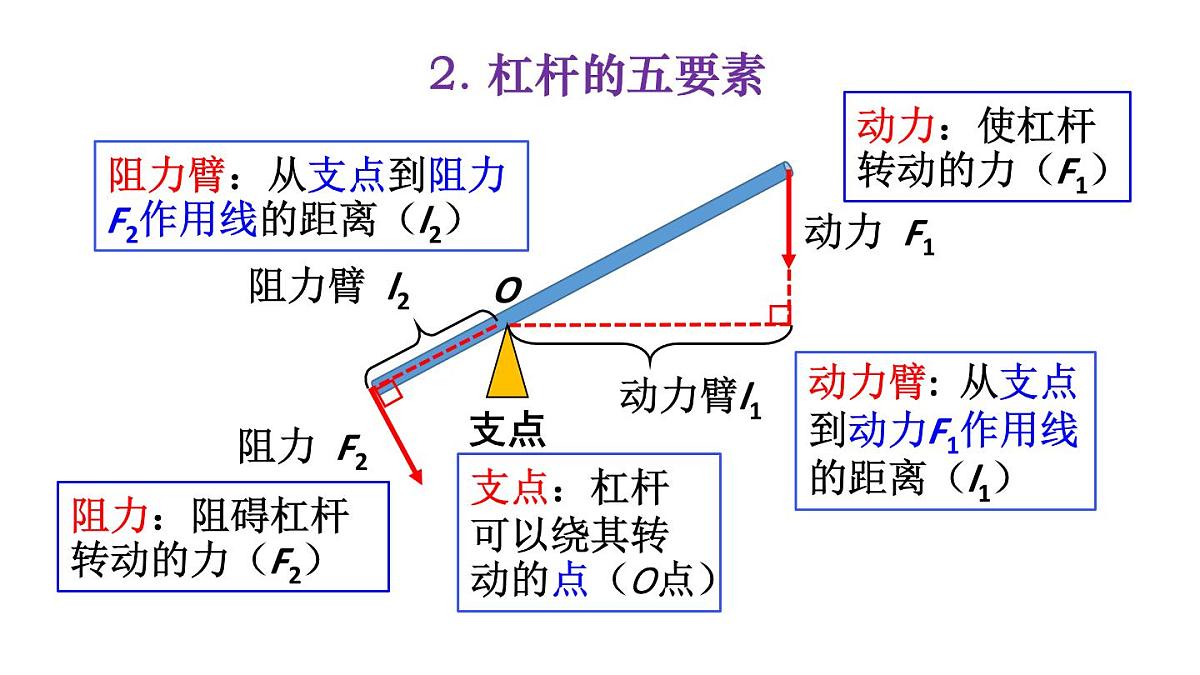

支点：杠杆可以绕其转动的点（O点）
动力：使杠杆转动的力（F1）
阻力：阻碍杠杆转动的力（F2）
动力臂: 从支点到动力F1作用线的距离（l1）
阻力臂：从支点到阻力F2作用线的距离（l2）

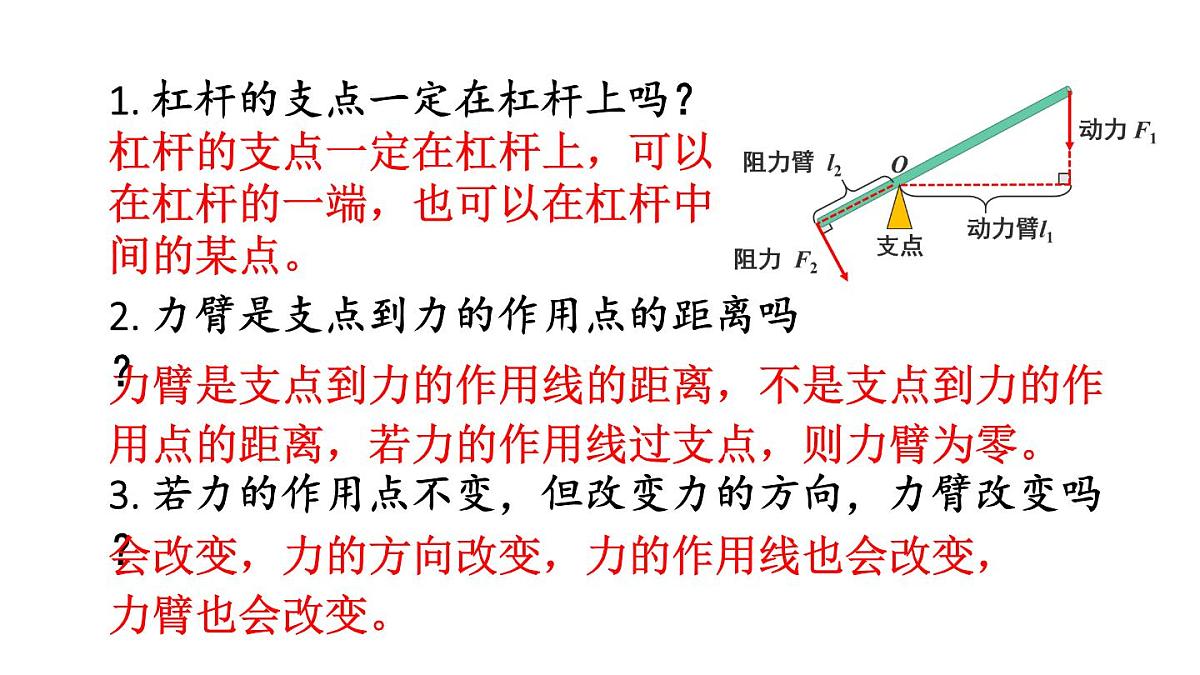

1. 杠杆的支点一定在杠杆上吗？
力臂是支点到力的作用线的距离，不是支点到力的作用点的距离，若力的作用线过支点，则力臂为零。
杠杆的支点一定在杠杆上，可以在杠杆的一端，也可以在杠杆中间的某点。
2. 力臂是支点到力的作用点的距离吗？
3. 若力的作用点不变，但改变力的方向，力臂改变吗？
会改变，力的方向改变，力的作用线也会改变，力臂也会改变。
找支点；找力的作用线，即过力的作用点沿力的方向（或反方向）画一条直线；过支点作力的作用线的垂线段，标上垂足；用大括号标出支点到垂足间的线段，标字母 l1 或 l2，该线段就是力臂。
1. 关于杠杆，下列说法正确的是（ ）杠杆必须是一根直棒杠杆一定有支点当力的作用线通过支点时，力臂最大动力臂就是支点到动力作用点的距离
2. 如图所示，硬棒 OB 能绕支点 O 转动，A 处用绳子拉住固定在墙壁上。请画出拉力 F 的力臂。
注意：延长线、力臂要用虚线
知识点2 杠杆的平衡条件
在使用杠杆中，杠杆的平衡状态是一种非常重要的状态。
当杠杆在动力和阻力的作用下静止时，我们就说杠杆平衡了。
杠杆在满足什么条件时才会平衡？
杠杆匀速转动也属于杠杆平衡
杠杆平衡时，动力、动力臂、阻力、阻力臂之间存在着怎样的关系？
F1 · l1=F2 · l2
杠杆、铁架台、钩码等。
【实验设计】利用下图的实验装置，通过改变支点两边悬挂钩码的个数和悬挂位置，探究杠杆平衡时动力、动力臂和阻力、阻力臂之间的关系。
1. 调节杠杆两端的螺母，使杠杆保持水平并静止，达到平衡状态。
2. 如图所示，给杠杆两侧分别挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡。这时杠杆两侧受到的作用力的大小等于各自钩码所受的重力的大小。
3. 把右侧钩码对杠杆施的力记为动力 F1，左侧钩码对杠杆施的力记为阻力 F2；测出杠杆平衡时的动力臂 l1 和阻力臂l2；把 F1、F2、l1、l2 的数值填入表中。
4. 保持阻力 F2 和阻力臂 l2 不变，改变动力 F1，相应调节动力臂 l1 的大小，再做几次实验，把数值填入下表。
5. 保持动力 F1 和动力臂 l1 不变，改变阻力 F2，相应调节阻力臂 l2 的大小，再做几次实验，把数值填入下表。
1. 使用时将杠杆调至水平平衡，目的是什么？
避免杠杆自身重力对实验造成影响，此时杠杆重力的作用线通过支点，重力的力臂为0。
2. 实验要多次测量，目的是什么？
避免偶然性，得到普遍规律。
根据表中记录的实验数据得出的结论是：
杠杆每次平衡时，动力与动力臂的乘积都等于阻力与阻力臂的乘积。
杠杆平衡的条件为：动力×动力臂=阻力×阻力臂即 F1 l1 = F2 l2
如图是小兰探究“杠杆平衡条件”的实验装置和操作图。关于此实验，下列说法正确的是（ ）为使图甲中杠杆在水平位置平衡，应将平衡螺母向右调实验过程中不能再调节平衡螺母图乙中要使杠杆保持水平平衡，需要在 D点挂5个相同的钩码为了保持杠杆在水平位置平衡，在D点 施加拉力的方向由①位置到②位置的过 程中，所需施加的拉力大小不变
F1 l1 = F2 l2
①进行简单的计算： 已知其中3个量，就可求出第4个量
②杠杆平衡及转动的判断：当F1 l1 = F2 l2时，杠杆平衡，静止或匀速转动当F1 l1 > F2 l2时，杠杆沿F1的方向加速转动当F1 l1 < F2 l2时，杠杆沿F2的方向加速转动
在上面的实验中，我们研究了动力和阻力位于支点两侧的情况。仔细观察图中所示的杠杆，它与上面实验中研究的杠杆有什么不同？
实验中用的杠杆的支点在动力作用点和阻力作用点之间；而图中的杠杆支点在杠杆的一端，动力作用点和阻力作用点位于支点的同侧。
例题 动物园内，一位物理老师利用一个小小的弹簧测力计，就测出了一头大象的质量(如图甲所示)。测量时用一根长度为 12 m 的槽钢作为杠杆。如图乙所示，吊钩固定于槽钢的中点 O。当槽钢水平静止时，弹簧测力计的示数 F1 为 200 N。测得 l1 为 6 m，l2为 4 cm。若不计铁笼的质量，请估算大象的质量。g 取 10 N/kg。
解：人通过弹簧测力计对杠杆的拉力为动力 F1 = 200 N，动力臂 l1 = 6 m；不计铁笼的质量，则大象对杠杆的拉力为阻力 F2，它等于大象所受的重力 G，阻力臂 l2 = 4 cm = 0.04 m。根据杠杆的平衡条件 F1l1 = F2l2，有
大象的质量是 3 t。
用杠杆和弹簧测力计测量一个很重物体（大象）的质量时，应使弹簧测力计拉力的力臂远大于被测物体（大象）对杠杆拉力的力臂。如果用杠杆和弹簧测力计测量一个很轻物体的质量时，又应该怎么办？
如果用杠杆和弹簧测力计测量一个很轻物体的质量，可使弹簧测力计拉力的力臂远小于被测物体对杠杆拉力的力臂。
停车场入口处常用横杆来控制车辆的进出，如上图所示，我们可以把该装置简化成如下图所示的杠杆。若横杆 AB 粗细相同、质量分布均匀，重力 G = 120 N，AB = 2.8 m，AO = 0.3 m，要使横杆 AB 保持水平平衡，需在 A 端施加竖直向下的力F=______N。
1. 杠杆平衡：杠杆在动力和阻力的作用下静止或匀速转动。
2. 杠杆的平衡条件：动力×动力臂=阻力×阻力臂即 F1l1 = F2l2
1. 有很多物品都可以看作杠杆，比如镊子、订书机等。请观察家里的生活用品，说出另外两种可以看作杠杆的物品。
2. 在图中分别画出钳子、自行车手闸这两个杠杆（图中深色部分）工作时的支点、动力和动力臂、阻力和阻力臂。
3. 如图所示，在探究杠杆的平衡条件时，如果挂钩码前杠杆没有水平静止，你应该怎样调节杠杆两端的螺母？
图中杠杆左端偏低，可将左端或右端的螺母向右调节。
4. 搬运砖块的独轮车，车体和砖块所受的总重力 G 为 1 000 N，独轮车的有关尺寸如图所示。抬起独轮车时，人手向上的力 F 应是多少？
解：独轮车相当于杠杆，支点在车轮的轴心上，阻力就是车体和砖块的总重力，即 G = 1 000 N。由图可知，阻力臂 l2 = 0.3 m；人施加的向上的力 F 为动力，所以动力臂 l1 = 1 m。由杠杆平衡条件F1l1=F2l2 得，人手向上的力
五要素：支点、动力、阻力、动力臂、阻力臂。
一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是一个杠杆。
二、杠杆的平衡条件：动力×动力臂 = 阻力×阻力臂即 F1 l1 = F2 l2
