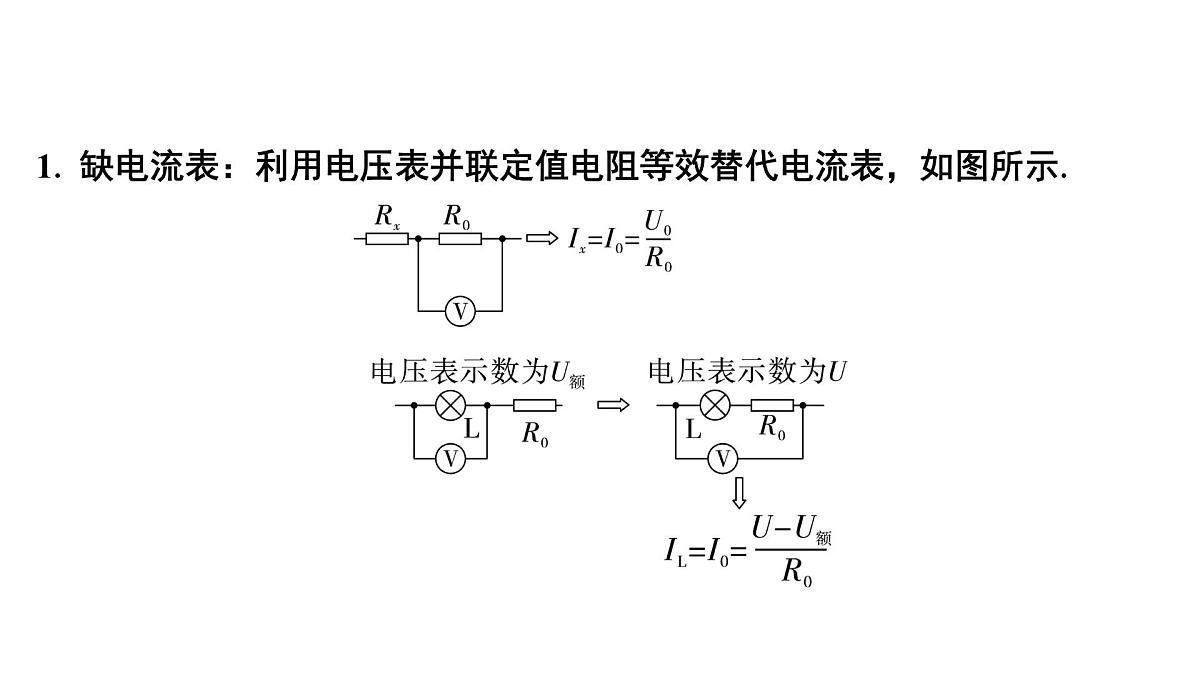

1. 缺电流表：利用电压表并联定值电阻等效替代电流表，如图所示.

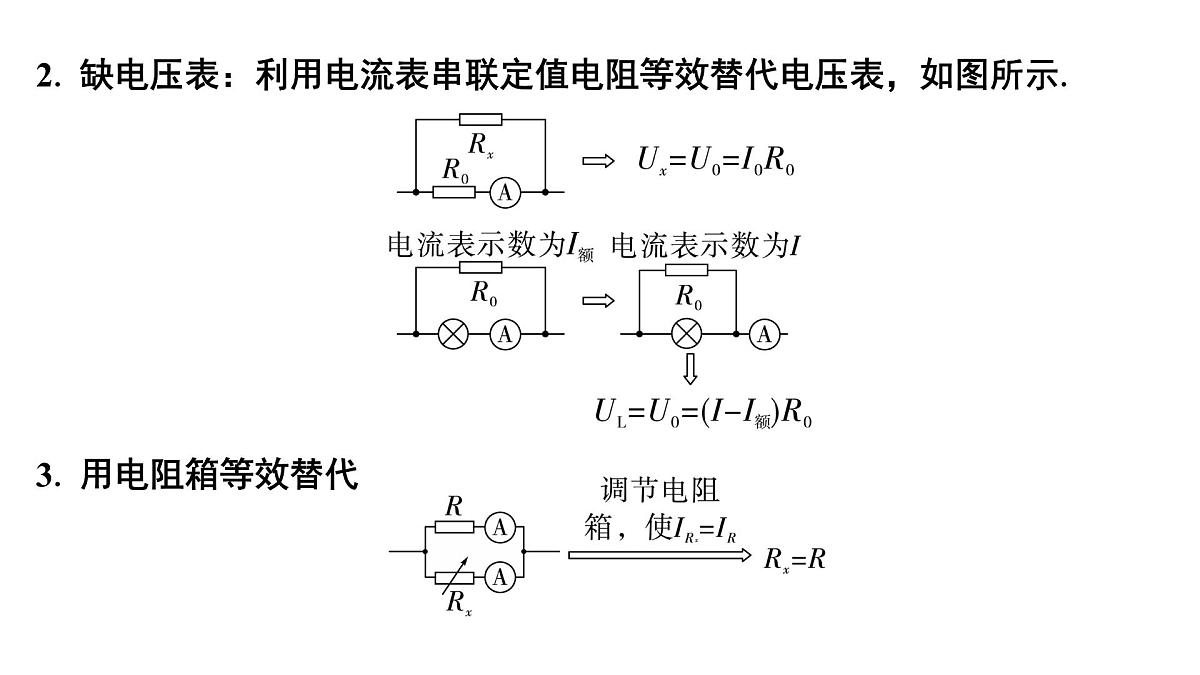

2. 缺电压表：利用电流表串联定值电阻等效替代电压表，如图所示.
3. 用电阻箱等效替代

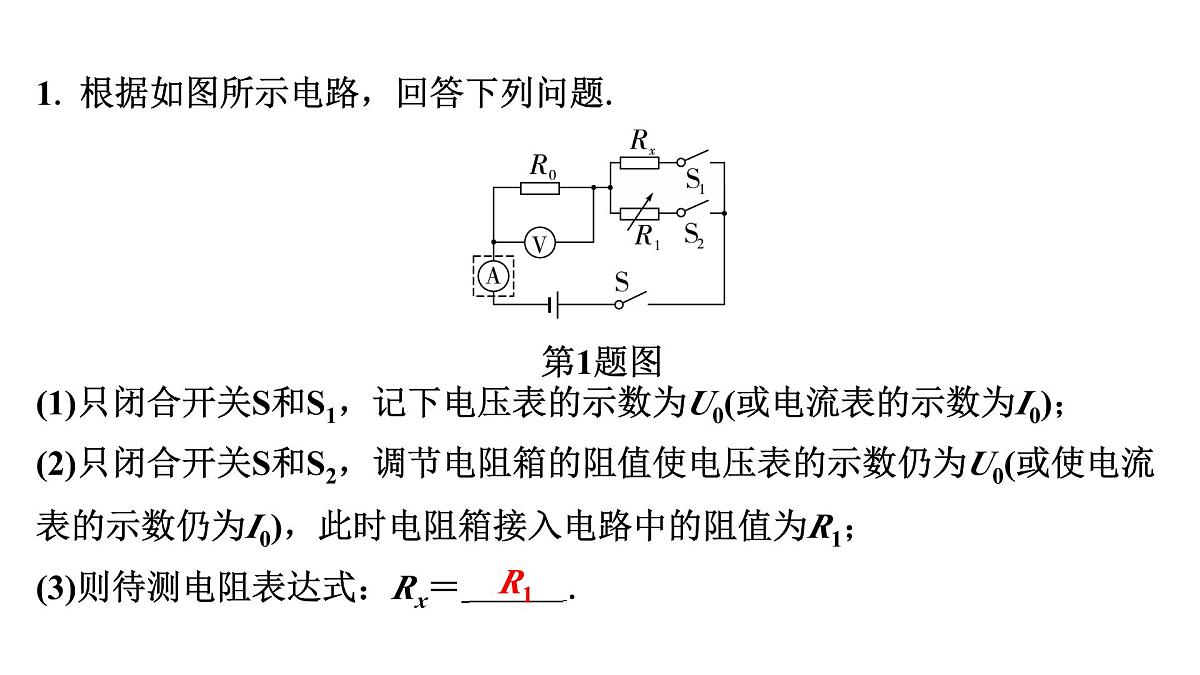

1. 根据如图所示电路，回答下列问题.
(1)只闭合开关S和S1，记下电压表的示数为U0(或电流表的示数为I0)；
(2)只闭合开关S和S2，调节电阻箱的阻值使电压表的示数仍为U0(或使电流表的示数仍为I0)，此时电阻箱接入电路中的阻值为R1；
(3)则待测电阻表达式：Rx＝ ⁠.
2. 根据如图所示电路，回答下列问题(R0阻值已知).
(1)只闭合开关S和S1，电流表示数为I0；
(2)只闭合开关S和S2，电流表示数为Ix；
(3)则待测电阻表达式：Rx＝ ⁠.
3. 根据如图所示电路，回答下列问题(R0阻值已知).
(1)闭合开关S、S1，读出电压表示数为U；
(2)断开开关S1，读出电压表示数为U0；
(3)则待测电阻表达式：Rx＝ ⁠.
4. 根据如图所示电路，回答下列问题.(R0阻值已知，小灯泡额定电压为U额).
(1)闭合S、S2，移动滑动变阻器滑片，使电流表的读数为 ，此时小灯泡正常发光；
(2)保持滑片位置不变，断开S2，闭合S、S1，读出电流表的示数为I1；
(3)则小灯泡正常发光时的阻值RL＝ ，小灯泡的额定功率P额＝ ⁠.
