鲁科版物理九上 第十一章综合素质评价试卷

这是一份鲁科版物理九上 第十一章综合素质评价试卷，共10页。

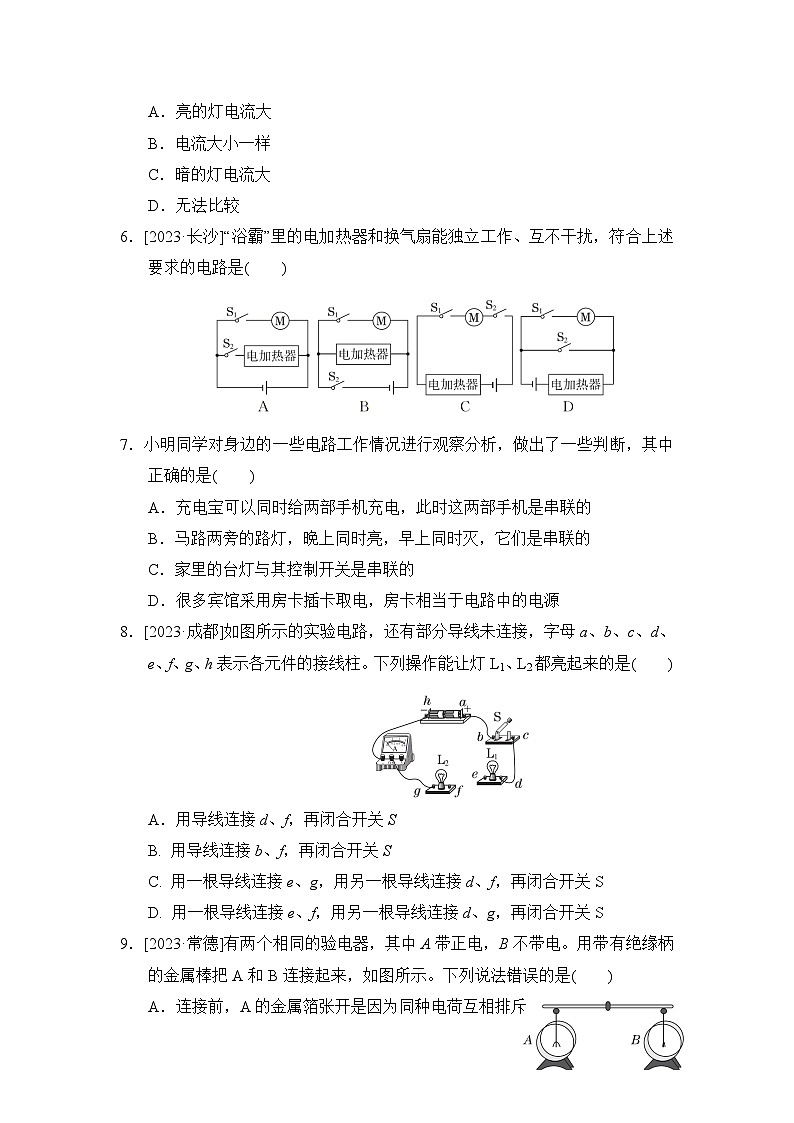

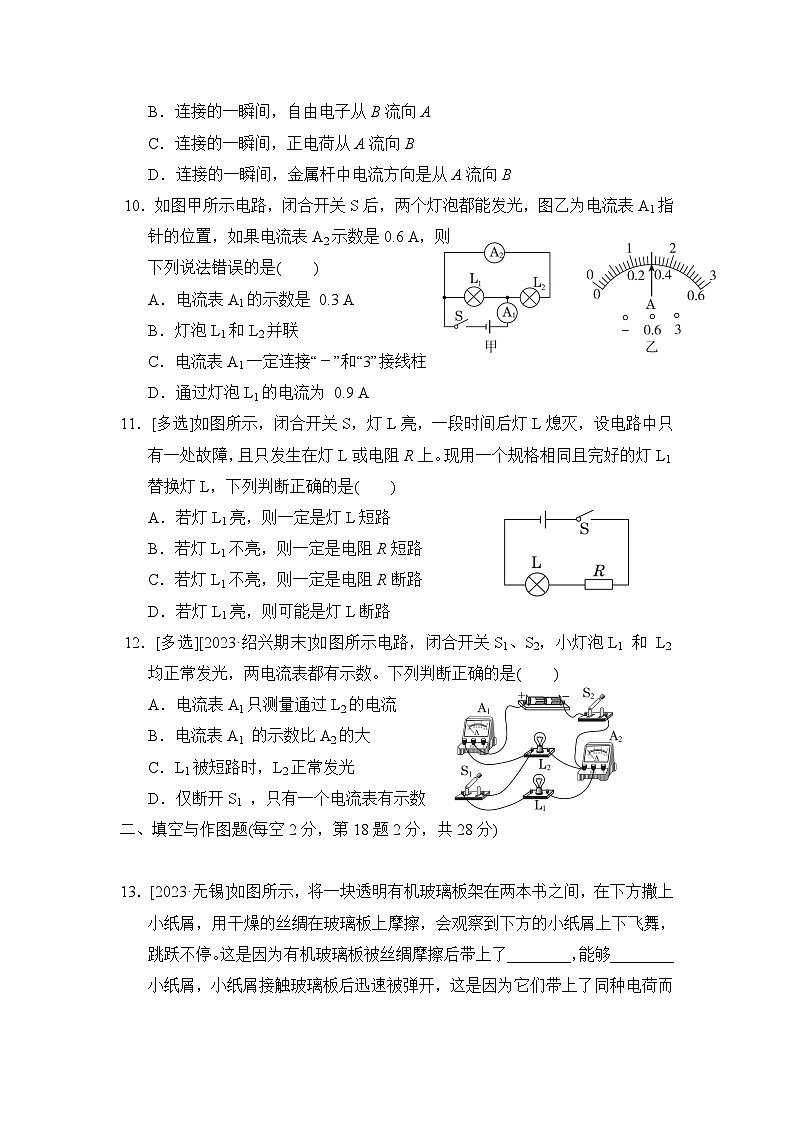

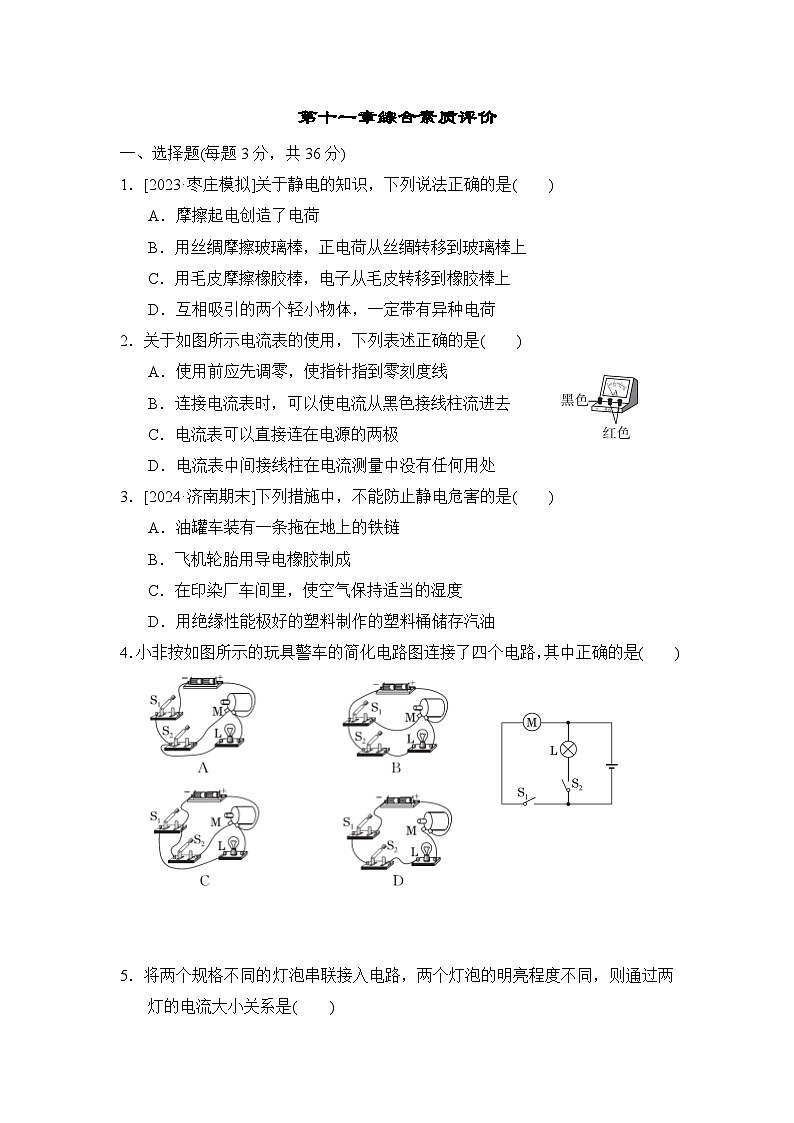

第十一章综合素质评价一、选择题(每题3分，共36分)1．[2023·枣庄模拟]关于静电的知识，下列说法正确的是(　　)A．摩擦起电创造了电荷B．用丝绸摩擦玻璃棒，正电荷从丝绸转移到玻璃棒上C．用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上D．互相吸引的两个轻小物体，一定带有异种电荷2．关于如图所示电流表的使用，下列表述正确的是(　　)A．使用前应先调零，使指针指到零刻度线B．连接电流表时，可以使电流从黑色接线柱流进去C．电流表可以直接连在电源的两极D．电流表中间接线柱在电流测量中没有任何用处3．[2024·济南期末]下列措施中，不能防止静电危害的是(　　)A．油罐车装有一条拖在地上的铁链B．飞机轮胎用导电橡胶制成C．在印染厂车间里，使空气保持适当的湿度D．用绝缘性能极好的塑料制作的塑料桶储存汽油4．小非按如图所示的玩具警车的简化电路图连接了四个电路，其中正确的是(　　)5．将两个规格不同的灯泡串联接入电路，两个灯泡的明亮程度不同，则通过两灯的电流大小关系是(　　)A．亮的灯电流大 B．电流大小一样C．暗的灯电流大 D．无法比较6．[2023·长沙]“浴霸”里的电加热器和换气扇能独立工作、互不干扰，符合上述要求的电路是(　　)7．小明同学对身边的一些电路工作情况进行观察分析，做出了一些判断，其中正确的是(　　)A．充电宝可以同时给两部手机充电，此时这两部手机是串联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．家里的台灯与其控制开关是串联的D．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源8．[2023·成都]如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯L1、L2都亮起来的是(　　)A．用导线连接d、f，再闭合开关SB. 用导线连接b、f，再闭合开关SC. 用一根导线连接e、g，用另一根导线连接d、f，再闭合开关SD. 用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S9．[2023·常德]有两个相同的验电器，其中A带正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来，如图所示。下列说法错误的是(　　)A．连接前，A的金属箔张开是因为同种电荷互相排斥B．连接的一瞬间，自由电子从B流向AC．连接的一瞬间，正电荷从A流向BD．连接的一瞬间，金属杆中电流方向是从A流向B10．如图甲所示电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2示数是0.6 A，则下列说法错误的是(　　)A．电流表A1的示数是 0.3 AB．灯泡L1和L2并联C．电流表A1一定连接“－”和“3”接线柱D．通过灯泡L1的电流为 0.9 A11．[多选]如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭，设电路中只有一处故障，且只发生在灯L或电阻R上。现用一个规格相同且完好的灯L1替换灯L，下列判断正确的是(　　)A．若灯L1亮，则一定是灯L短路B．若灯L1不亮，则一定是电阻R短路C．若灯L1不亮，则一定是电阻R断路D．若灯L1亮，则可能是灯L断路12．[多选][2023·绍兴期末]如图所示电路，闭合开关S1、S2，小灯泡L1 和 L2均正常发光，两电流表都有示数。下列判断正确的是(　　)A．电流表A1只测量通过L2的电流B．电流表A1 的示数比A2的大C．L1被短路时，L2正常发光D．仅断开S1 ，只有一个电流表有示数二、填空与作图题(每空2分，第18题2分，共28分)13．[2023·无锡]如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用干燥的丝绸在玻璃板上摩擦，会观察到下方的小纸屑上下飞舞，跳跃不停。这是因为有机玻璃板被丝绸摩擦后带上了________，能够________小纸屑，小纸屑接触玻璃板后迅速被弹开，这是因为它们带上了同种电荷而互相________。14．将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的带电情况是__________________；用毛皮摩擦过的橡胶棒靠近a球，二者将互相________(填“吸引”或“排斥”)。 15.[2023·广州期末]如图所示是具有报警功能的文物展示台，它由木板、弹簧、金属片(A、B、C)和报警电路组成。闭合开关S，把物品放置在展示台上时金属片B与A、C接触，金属片B相当于________(填“电源”“开关”或“用电器”)。若此时把物品搬离展示台，金属片B在弹簧弹力的作用下与金属片A、C分开，这时灯________(填“亮”或“不亮”)，电铃________(填“响”或“不响”)。16．如图所示电路中，若使L1、L2组成串联电路，应闭合的开关是________；若使L1、L2组成并联电路，应闭合的开关是________；当S2、S3闭合时，电路会________，从而损坏电源。17．2023·天津在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5 A和0.3 A，则通过小灯泡L1的电流为________A，通过小灯泡L2的电流为________A。 18.根据实物图在虚线框中画出电路图。三、实验探究题(第19题8分，第20题10分，共18分)19．[2024·成都期末]在“探究串联电路电流规律”的实验中，小李同学选用两个不同规格的灯泡L1、L2组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。 (1)小李同学在连接电路的过程中，开关S应处于________状态。(2)连接好电路后闭合开关S，小李同学发现灯泡L1、L2都不亮，她用手按紧灯泡L1，灯泡L1、L2仍然都不亮；她再按紧灯泡L2，灯泡L1、L2都亮，松开手灯泡L1、L2又不亮，则故障可能是________。A．L1灯丝断了 B．L2灯丝断了C．L1短路 D．L2与灯座接触不良(3)排除灯泡故障后，小李同学闭合开关S后还发现电流表的指针位置如图乙所示，出现此现象的原因是__________________________________________。(4)排除所有故障后，小李同学分别测量出a、b、c三处的电流，实验的测量数据如上表所示，由此小李同学立即得出结论：串联电路中各处的电流相等。该结论的得出存在不完善的地方，改进方法是_________________________________________________________________________________________。20．[2024·郑州期末]小明在“探究并联电路电流规律”的实验中，准备的器材主要有：电源、电流表、开关各一个，小灯泡、导线若干，设计的电路如图甲所示。(1)请根据图甲的电路图，用笔画线代替导线将图乙所示的实物电路补充完整。(2)实验中，小明选择的两个小灯泡规格应该是________(填“相同”或“不同”)的。(3)小明进行了三次实验，实验数据如表所示，从数据可以分析出并联电路中的电流关系为______________________________________________________。(4)某次实验中，小明在测出L1电流的基础上想测量通过L2的电流，于是将电路中右侧的ab段导线的b端改接到电流表的“－”接线柱上，其他导线都不动。小明的做法________(填“可行”或“不可行”)，原因是会导致___________________________________________________________________________________。四、综合应用题(第21题6分，第22题12分，共18分)21．小胡发现穿的羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻的原因及容易吸附灰尘的原因。22. 认真观察图甲，分析并解答下面的问题(需写出简要的说明)：(1)当只闭合S2时，若电流表A1的示数为0.5 A，通过L1的电流是多少安？(2)若只闭合S3，此时电流表A1的示数为0.5 A，则A2的示数为多少安？(3)若只闭合S1、S2，电流表A1的示数为0.5 A，A2的示数如图乙所示，则通过L1的电流是多少安？答案一、1.C　2.A　3.D　4.B　5.B　6.A　7.C　8.C　9.C10．A　【解析】由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和电流表A2，所以两灯泡并联，电流表A1测干路电流，电流表A2测通过L2的电流﹐故B正确；因为并联电路中干路电流等于各支路电流之和，且电流表A2示数是0.6 A，结合图乙知，电流表A1选择的是0～3 A的量程，应连接“－”和“3”接线柱，其示数为1.5 A，故 A错误，C正确；通过L1的电流I1＝I－I2＝1.5 A－0.6 A＝0.9 A，故D正确。11．CD　【解析】由图可知，灯L和电阻R串联，灯L熄灭，可能是灯L短路，也可能是灯L或电阻R断路。用一个规格相同且完好的灯L1替换灯L时，灯L1和电阻R串联，若灯L1亮，说明电路其他部分是通的，则电阻R肯定完好，故障只能在灯L上，灯L可能短路或断路，故A错误，D正确；若灯L1不亮，说明电路不通，则故障在电阻R上，故障只能是电阻R断路，故B错误，C正确。12．BD　【解析】由图可知L1、L2并联；开关S2在干路上，控制整个电路，开关S1与L1在一条支路，控制L1 ；电流表A1在干路上，测量干路中的电流，电流表 A2与 L1 在一条支路，测量通过L1的电流。由并联电路电流规律知，电流表A1的示数比 A2的大；灯L1 被短路时，L2也被短路，不能正常发光；仅断开S1，灯L1支路断路，电流表 A2没有示数，电流表A1有示数。二、13.电荷；吸引；排斥14．带负电或不带电；吸引15．开关；亮；响　【解析】由图可知，金属片B相当于开关。物品在展示台上时，金属片A、B、C接通，把电铃短路，电铃不响，灯亮；当把物品搬离展示台时，金属片A、B、C分开，灯和电铃串联，此时灯亮铃响。16．S2；S1、S3；短路17．0.2；0.3　【解析】由图可知，小灯泡 L1 与小灯泡 L2并联， A2与 L2串联，测的是通过L2的电流， A1在干路上，所以通过L2的电流为0.3 A，通过L1 的电流I1＝I－I2＝0.5 A－0.3 A＝0.2 A。18．【解】如图所示。三、19.(1)断开　(2)D(3)电流表的正、负接线柱接反了(4)换用不同的灯泡进行多次实验20．(1)如图所示　(2)不同(3)干路电流等于各支路电流之和(4)不可行；电流表指针反向偏转四、21.羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，重力也小，所以比较轻；而容易吸附灰尘的原因是天气干燥，人体及内衣与羽绒服相互摩擦带电，由于带电体能够吸引轻小物体，所以带电的羽绒服能够吸引轻小的灰尘。22．【解】(1)只闭合S2时，电路为灯泡L2的简单电路，灯泡L1无电流通过，故通过L1的电流是零。(2)若只闭合S3，两灯泡串联，电流表A1、A2测电路中的电流，串联电路中电流处处相等，则A2的示数为0.5 A。(3)若只闭合S1、S2，两灯泡并联，电流表A1测干路电流，电流表A1的示数为0.5 A，即干路电流I＝0.5 A；电流表A2测L2支路的电流，由图乙知，电流表A2所选量程为0～0.6 A，由指针位置可知，通过L2的电流I2＝0.26 A；由于并联电路中干路电流等于各支路电流之和，所以通过L1的电流I1＝I－I2＝0.5 A－0.26 A＝0.24 A。Ia/AIb/AIc/A0.240.240.24实验次数123支路电流IA/A0.300.200.16支路电流IB/A0.160.200.18干路电流IC/A0.460.400.34
