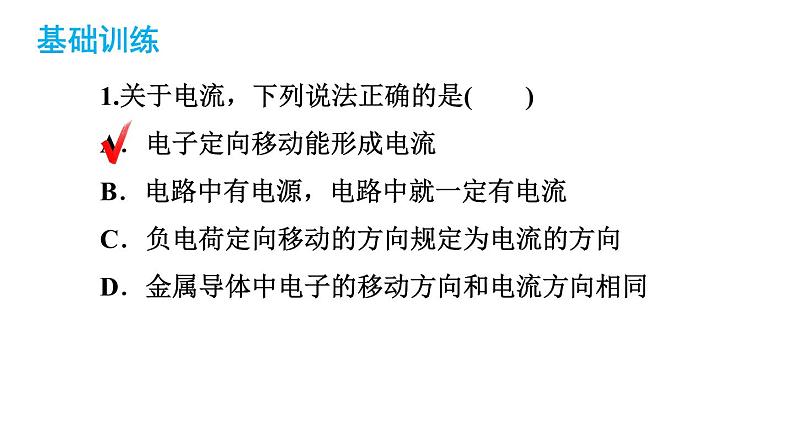

1.关于电流，下列说法正确的是(　　)A．电子定向移动能形成电流B．电路中有电源，电路中就一定有电流C．负电荷定向移动的方向规定为电流的方向D．金属导体中电子的移动方向和电流方向相同

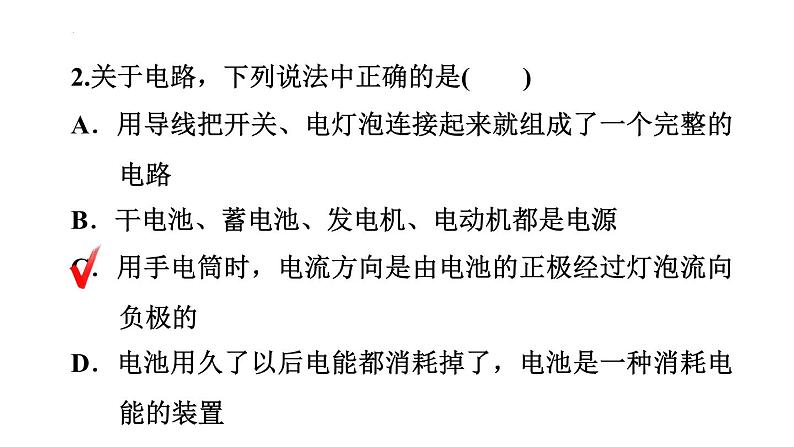

2.关于电路，下列说法中正确的是(　　)A．用导线把开关、电灯泡连接起来就组成了一个完整的电路B．干电池、蓄电池、发电机、电动机都是电源C．用手电筒时，电流方向是由电池的正极经过灯泡流向负极的D．电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置

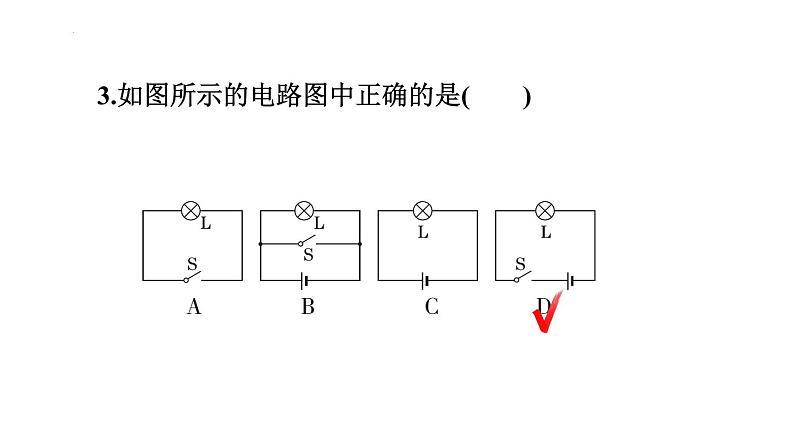

3.如图所示的电路图中正确的是(　　)

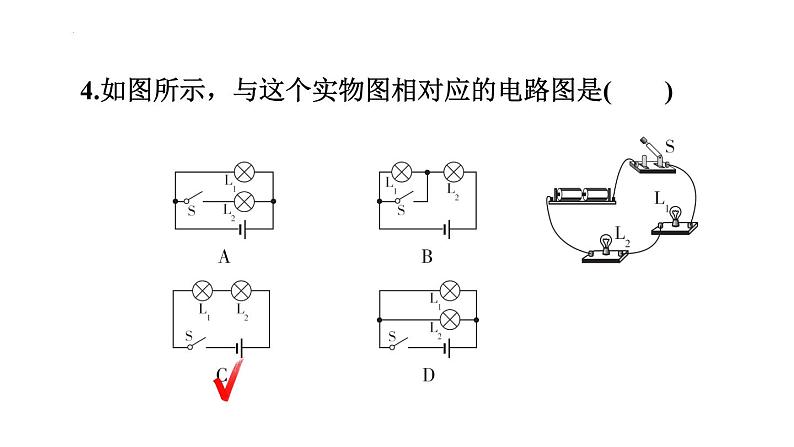

4.如图所示，与这个实物图相对应的电路图是(　　)

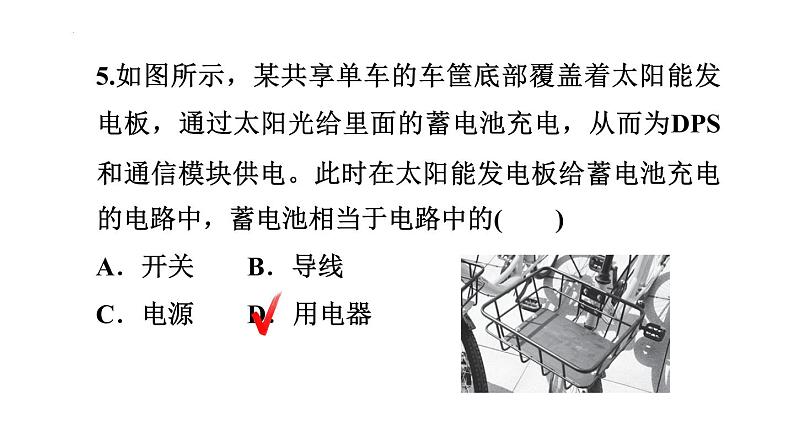

5.如图所示，某共享单车的车筐底部覆盖着太阳能发电板，通过太阳光给里面的蓄电池充电，从而为DPS和通信模块供电。此时在太阳能发电板给蓄电池充电的电路中，蓄电池相当于电路中的(　　)A．开关 B．导线C．电源 D．用电器

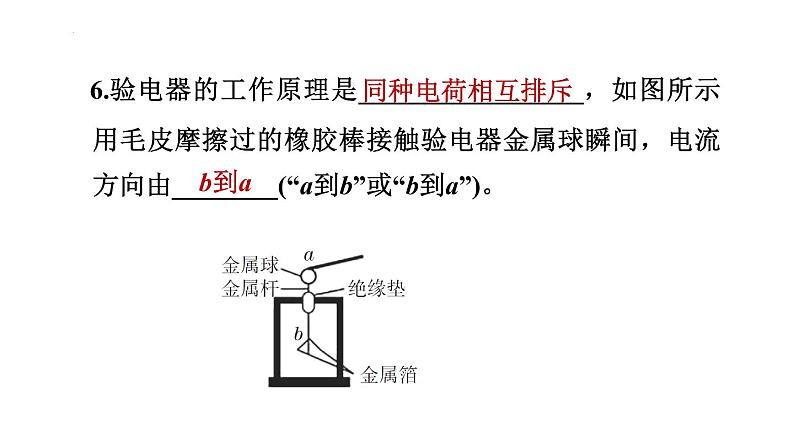

6.验电器的工作原理是_________________，如图所示用毛皮摩擦过的橡胶棒接触验电器金属球瞬间，电流方向由________(“a到b”或“b到a”)。
7.如图所示，当S1闭合、S2断开时，电路是________；当S1、S2都闭合时，电路是_____________。(均填“通路”“断路”或“短路”)
8.如图所示的电路中，开关S闭合后，两个灯泡都发光的是(　　)
9.高层建筑的墙体中有三根绞在一起的电线如图甲，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，则(　　)
A．A和Y是同一根电线，B和Z是同一根电线B．B和Z是同一根电线，C和Y是同一根电线C．A和Y是同一根电线，B和X是同一根电线D．B和X是同一根电线，C和Y是同一根电线
10.如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是(　　)A．L1断路 B．L2断路C．L1短路 D．L2短路
11.如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如表所示，则关于电路中可能存在的故障，下列说法中正确的是(　　)
A. 灯泡L1和电流表A断路B．电流表A和灯泡L2断路C．只有灯泡L1断路D．只有灯泡L2断路
12.如图，根据电路图把实物图连接完整。
13.如图是小明连接的一个电路，请画出对应的电路图。
14.为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在________(填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作；点放烟花前，定时器在电路中应处于________状态，目的是_______________________________________。
进行倒计时，避免点燃烟花造成人员伤害
