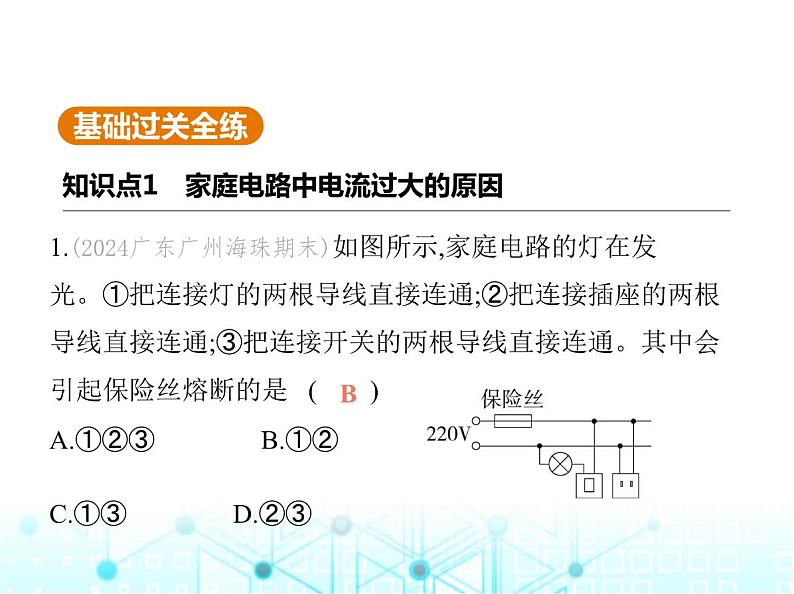

1.(2024广东广州海珠期末)如图所示,家庭电路的灯在发 光。①把连接灯的两根导线直接连通;②把连接插座的两根 导线直接连通;③把连接开关的两根导线直接连通。其中会 引起保险丝熔断的是 (　    )A.①②③　　　    B.①②C.①③　　　    D.②③

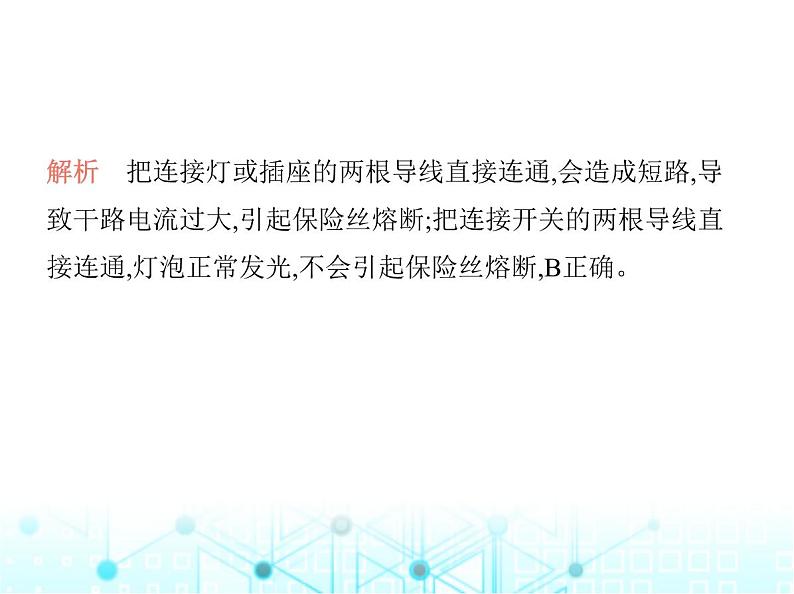

解析　把连接灯或插座的两根导线直接连通,会造成短路,导 致干路电流过大,引起保险丝熔断;把连接开关的两根导线直 接连通,灯泡正常发光,不会引起保险丝熔断,B正确。

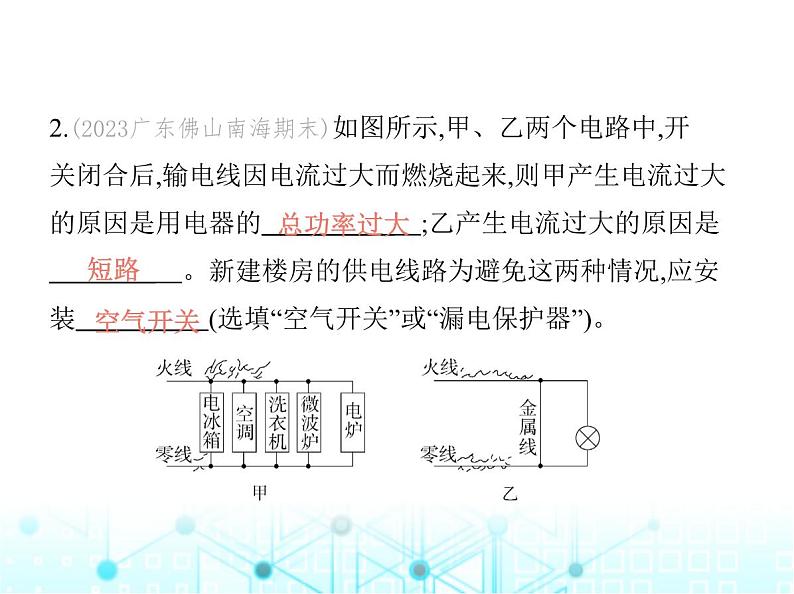

2.(2023广东佛山南海期末)如图所示,甲、乙两个电路中,开 关闭合后,输电线因电流过大而燃烧起来,则甲产生电流过大 的原因是用电器的　　　　　    ;乙产生电流过大的原因是 　　　　    。新建楼房的供电线路为避免这两种情况,应安 装　　　　    (选填“空气开关”或“漏电保护器”)。

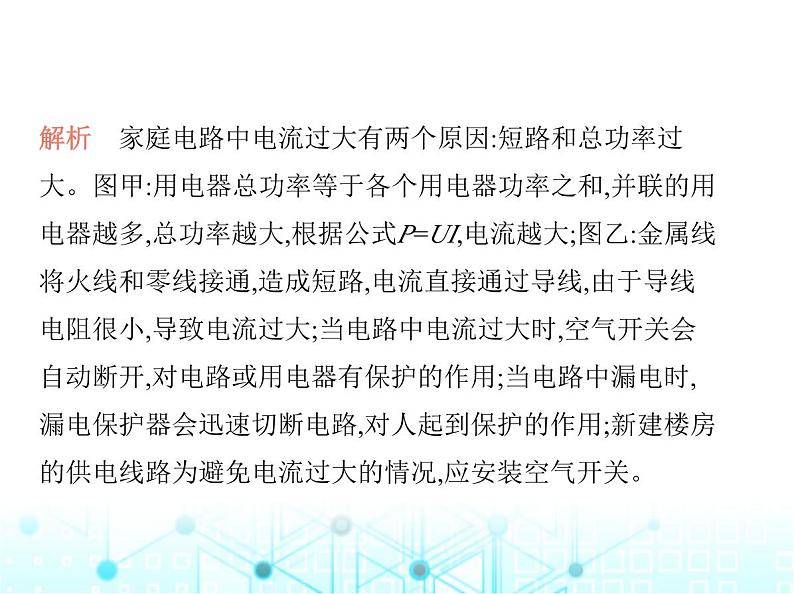

解析　家庭电路中电流过大有两个原因:短路和总功率过 大。图甲:用电器总功率等于各个用电器功率之和,并联的用 电器越多,总功率越大,根据公式P=UI,电流越大;图乙:金属线 将火线和零线接通,造成短路,电流直接通过导线,由于导线 电阻很小,导致电流过大;当电路中电流过大时,空气开关会 自动断开,对电路或用电器有保护的作用;当电路中漏电时, 漏电保护器会迅速切断电路,对人起到保护的作用;新建楼房 的供电线路为避免电流过大的情况,应安装空气开关。

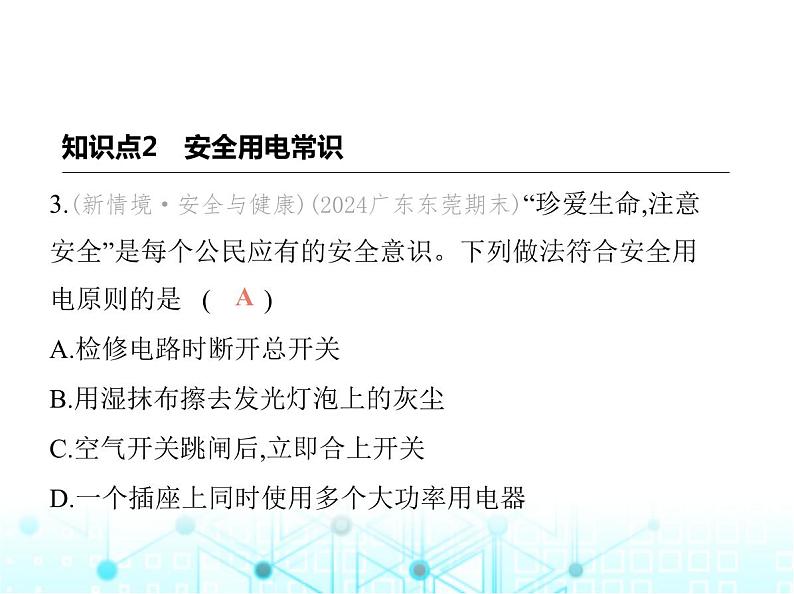

3.(新情境·安全与健康)(2024广东东莞期末)“珍爱生命,注意 安全”是每个公民应有的安全意识。下列做法符合安全用 电原则的是 (　    )A.检修电路时断开总开关B.用湿抹布擦去发光灯泡上的灰尘C.空气开关跳闸后,立即合上开关D.一个插座上同时使用多个大功率用电器

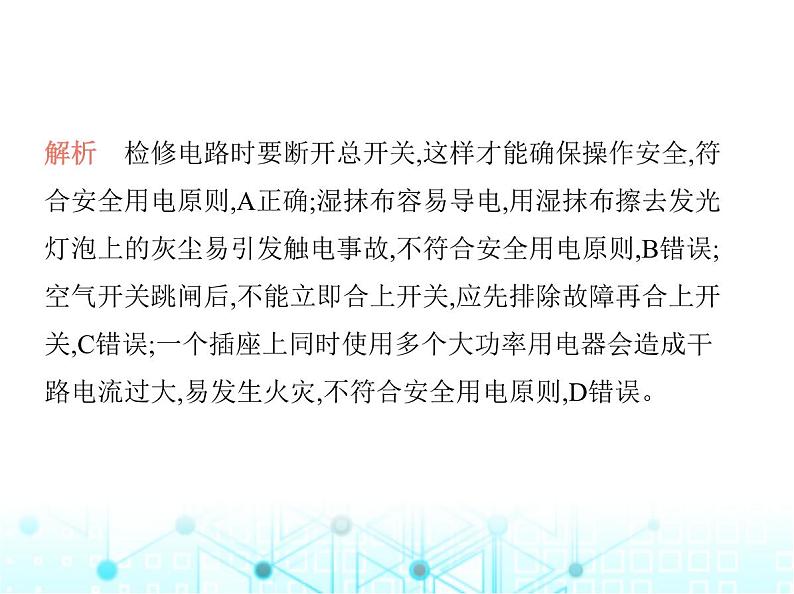

解析　检修电路时要断开总开关,这样才能确保操作安全,符 合安全用电原则,A正确;湿抹布容易导电,用湿抹布擦去发光 灯泡上的灰尘易引发触电事故,不符合安全用电原则,B错误; 空气开关跳闸后,不能立即合上开关,应先排除故障再合上开 关,C错误;一个插座上同时使用多个大功率用电器会造成干 路电流过大,易发生火灾,不符合安全用电原则,D错误。

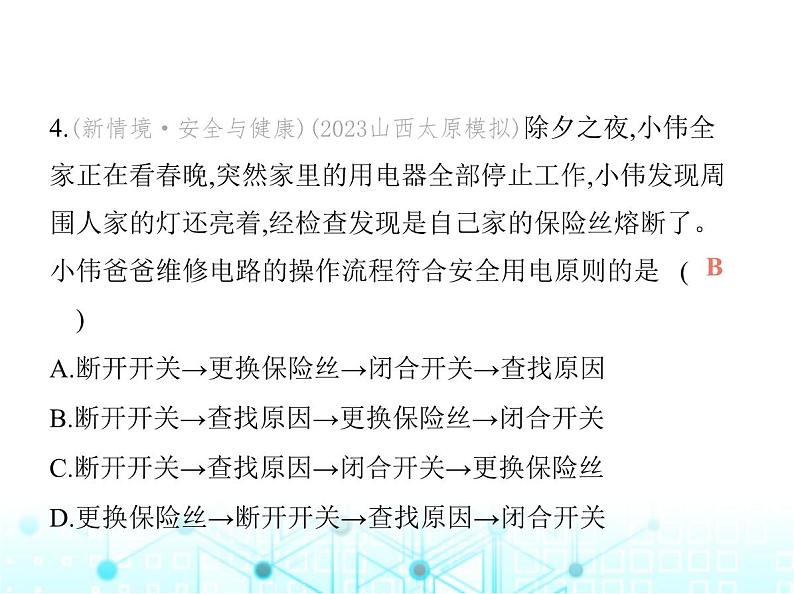

4.(新情境·安全与健康)(2023山西太原模拟)除夕之夜,小伟全 家正在看春晚,突然家里的用电器全部停止工作,小伟发现周 围人家的灯还亮着,经检查发现是自己家的保险丝熔断了。 小伟爸爸维修电路的操作流程符合安全用电原则的是 (        )A.断开开关→更换保险丝→闭合开关→查找原因B.断开开关→查找原因→更换保险丝→闭合开关C.断开开关→查找原因→闭合开关→更换保险丝D.更换保险丝→断开开关→查找原因→闭合开关
解析　家庭电路中保险丝熔断,更换保险丝之前必须断开总 开关,切断电源,查找原因并排除故障,然后再更换新的保险 丝,最后重新闭合开关。正确的顺序是:断开开关→查找原因 →更换保险丝→闭合开关。
5.(2024海南三亚期末)“珍爱生命,安全用电”是每一位公 民应具备的安全意识。下列做法中,不会造成触电的是 (        ) 　　　　　　　      　　　　　　　     
解析　图A中人站在地面上,右手接触火线,左手接触零线,电 流从右手流入人体从左手和脚流出,人体触电,A不符合题意; 图B中人站在绝缘凳上,右手接触火线,左手接触零线,电流从 右手流入人体从左手流出,人体触电,B不符合题意;图C中人 站在地面上,右手接触火线,电流从右手流入人体从脚流出, 人体触电,C不符合题意;图D中人站在绝缘凳上,右手接触火 线,但是电流没有流过人体,不会触电,故D符合题意。
6.(新情境·安全与健康)(2024山西长治期末)当发现有人触了 电,下列做法中正确的是 (　    )①不能直接去碰触电的人②应该赶快切断电源③可以用手直接将触电的人拉开④用干燥的木棍、竹竿等绝缘体将电线挑开,使触电的人迅 速脱离电源A.①②③    B.①②④    C.①③④    D.①②③④
解析　当发现有人触电时,应该立即采取的措施是:迅速切断 电源或用绝缘体挑开电线,不能用手拉开电线和触电的人,这 样自己也会触电,故①②④正确,③错误。
7.(2024吉林长岭期末,3,★☆☆)某家庭电路中的总保险是按 规定安装的,但保险丝有时烧断,有时又烧不断,产生这种情 况的原因可能是 (　    )A.电路有断路情况B.有一只灯泡内灯丝断了C.开关接触不良D.有一个灯头的两根导线有时发生短路
解析　选项A、B、C都是指电路出现断路现象,而发生断路 时,电路中没有电流,保险丝不会熔断,因此A、B、C都不符 合题意;有一个灯头的两根导线有时发生短路,电路会产生很 大的电流,则会将保险丝烧断,D符合题意。
8.(新情境·安全与健康)(2023山西中考,14,★☆☆)电给我们 的生活带来了极大便利,但不正确的用电方式也会造成很大 危害。关于安全用电,如图所示的做法中正确的是 (　    ) 　　　　　　　     
解析　生活用水是导体,用湿布擦带电的用电器时,可能会因 湿布导电而发生触电事故,A错误;使用试电笔时,手要接触笔 尾金属体,不能碰笔尖,B错误;发现有人触电,首先应切断电 源,或用干木棒把电线挑开,然后根据具体情况,进行相应的 救治,C正确;电冰箱使用时金属外壳一定要接地,防止漏电时 发生触电事故,D错误。
9.(2024广东梅县期末,24,★★☆)(1)在家庭电路中,为了防止 触电,必须把用电器的开关装在　　    (选填“火”或 “零”)线与用电器之间;正常情况下零火线之间的电压为     　　    V。(2)安装额定功率为1 500 W的电热水器时,需加装一个开关, 便于控制热水器的工作,现有两种开关:S1(250 V,6 A)、S2(25 0 V,16 A),为了安全应选用开关　　　    。(3)家庭电路用电器漏电时,通过火线与零线的电流不相等, 漏电保护器中检测装置(如图虚线框内,未画出)检测到这一
差异后,便切断电源,起到保护作用。漏电保护器中另有试验 电路,由开关S与电阻R组成,如图,电路正常时用电器两端的 电压为　　　    V,当开关S　　　    (选填“断开”或“闭 合”)时就能模拟用电器漏电,此时通过A、B两处的电流IA     　　    IB(选填“>”“=”或“
