初中粤沪版2 怎样用电才安全集体备课ppt课件

这是一份初中粤沪版2 怎样用电才安全集体备课ppt课件，共32页。PPT课件主要包含了答案呈现，习题链接，空气开关，总功率，功率过大等内容，欢迎下载使用。

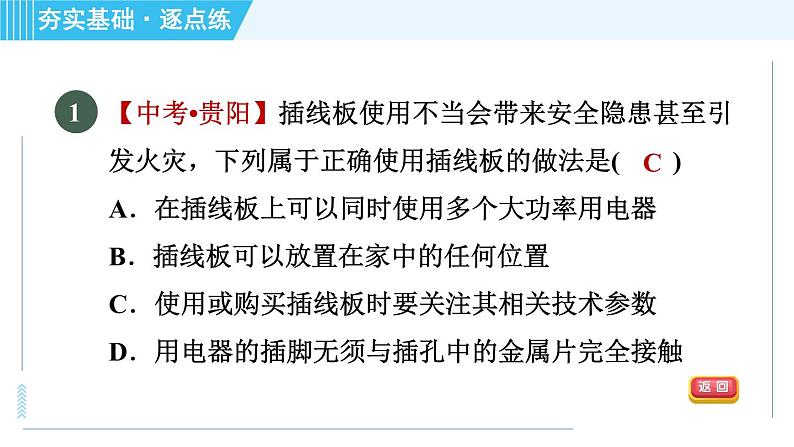

【中考•贵阳】插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是(　　)A．在插线板上可以同时使用多个大功率用电器B．插线板可以放置在家中的任何位置C．使用或购买插线板时要关注其相关技术参数D．用电器的插脚无须与插孔中的金属片完全接触

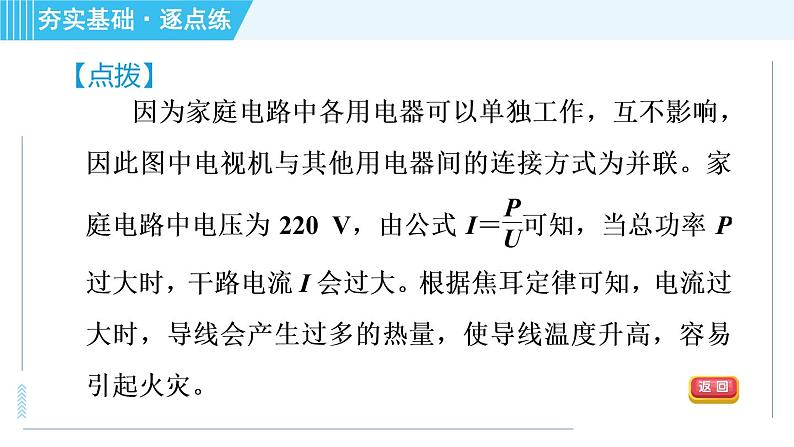

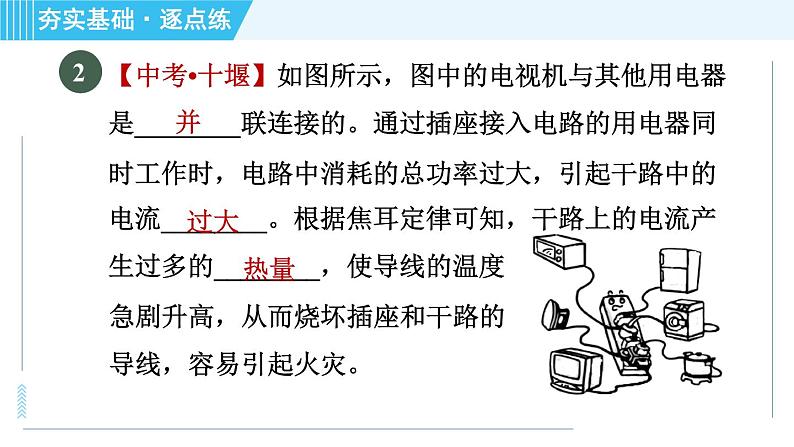

【中考•十堰】如图所示，图中的电视机与其他用电器是________联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流________。根据焦耳定律可知，干路上的电流产生过多的________，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。

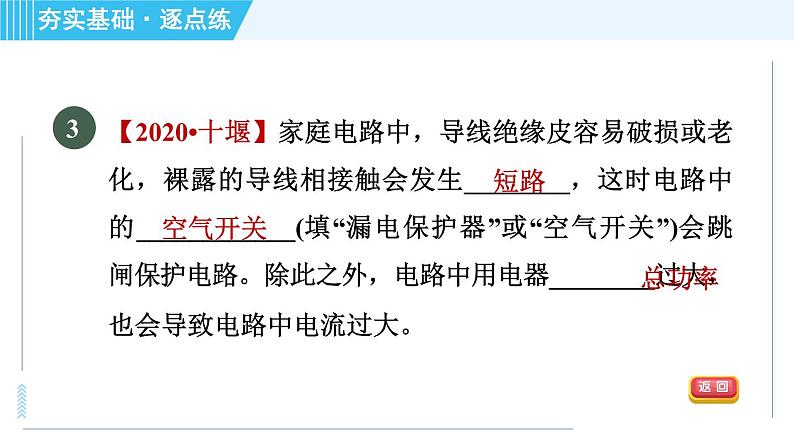

【2020•十堰】家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生________，这时电路中的____________(填“漏电保护器”或“空气开关”)会跳闸保护电路。除此之外，电路中用电器________过大，也会导致电路中电流过大。

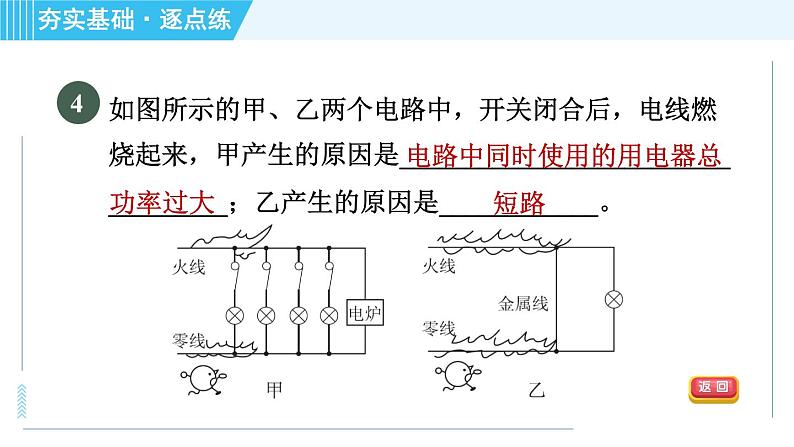

如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是__________________________________；乙产生的原因是____________。
电路中同时使用的用电器总
【中考•自贡】某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是(　　)A．火线上的熔丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过熔丝的电流就增大D．当熔丝熔断后，可以用铜丝代替
熔丝是由电阻率大、熔点________的铅锑合金制成，它的作用是当电路中电流过大时，熔丝会自动________，切断电路，起到________电路的作用。
关于触电，下列说法正确的是(　　)A．只有高电压才能使人体触电B．只要有电压加在人体上，就会使人体触电C．只有36 V电压才是安全电压D．人触电的真正原因是有较大电流通过人体
【2020•深圳】安全用电，警钟长鸣。下列图中符合安全用电的做法是(　　)
【点拨】冰箱使用时金属外壳要接地。当冰箱的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害。故A符合安全用电原则。站在地面上，双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220 V，加在人体的电压是220 V，超过人体的安全电压，会对人体造成危害，故B不符合安全用电原则。
在高压线附近钓鱼，很容易造成高压电弧触电，故C不符合安全用电原则。湿抹布是导体，用湿抹布擦拭正在工作的台灯时很容易触电，故D不符合安全用电原则。
职业学校电气专业的小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到一起。这样产生的后果是(　　)　　　　　　　　　　　　　　A．灯不能正常发光 B．保险丝迅速熔断C．开关依然起作用 D．灯总是亮着
【点拨】将开关中两个接线柱接到一起，开关被短路，开关无法控制灯泡，灯泡会一直发光。不要误认为“两个接线柱”接到一起，就会发生电源短路，保险丝就会熔断。
【中考•恩施州】在家庭电路中，空气开关突然跳闸，则可能的原因是(　　)①插头中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线火线断了。A．①② B．①③ C．②③ D．③④
【点拨】①插头中的两个线头相碰，属于短路，会造成干路电流过大；②开关中的两个线头相碰，相当于一直闭合开关，用电器一直工作；③电路中增加了大功率的用电器，会造成干路电流过大；④户外输电线火线断了，则电路断开，电路中无电流；故①③能造成空气开关跳闸。
【2020•宁夏】关于家庭安全用电，下列说法正确的是(　　)A．空气开关跳闸的原因，一定是发生了短路B．空气开关跳闸后，可立即合上C．使用测电笔辨别零线和火线时，手不能接触笔尾金属体D．人体触电时，漏电保护器可保护人体安全
【点拨】空气开关跳闸，一般是因为短路或电路中用电器总功率过大，故A错误；空气开关跳闸，可能是发生了短路，也可能是用电器总功率过大，应找到原因并处理好后再闭合开关，故B错误；使用测电笔辨别零线和火线时，一定要用手接触笔尾的金属部分，这样才能辨别出火线和零线，故C错误；人体触电时，漏电保护器会断开，可保护人体安全，故D正确。
【中考•兰州】傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是(　　)A．小明卧室的照明电路发生了开路B．小明卧室的灯泡发生了短路C．他家工作电器的总功率过大D．可能是进户线断了
【方法规律】利用排除法解答。由卧室灯不亮，客厅灯亮可知，总功率过大、短路和进户线开路都可排除。
【2020•西藏】如图所示，甲站在干燥的木桌上一只手接触火线；乙站在地上一只手接触零线；丙站在干燥的木桌上一只手接触火线，此时，丁站在地面上用手去拉丙。则(　　)A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电
【点拨】甲站在干燥的木桌上一只手接触火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。综上所述，甲、乙都不会触电，丙、丁都会触电。
发现有人触电，应及时采取的措施是(　　)A．立即用手将触电人解救下来B．立即去找电工来处理C．立即用剪刀切断电源D．要立即切断电源，或用干木棒将电线挑开，再进行施救
小明利用如图装置研究熔丝的作用。
(1)在图中AB间接入一段熔丝，CD间接入一段铜丝，移动滑动变阻器的滑片，可以发现，________(填“熔丝”或“铜丝”)先熔断。
【点拨】铜丝的熔点比熔丝高，故熔丝先熔断。
(2)将上述电路中的熔丝换成一根很粗的熔丝，发现它________(填“更易”或“更难”)熔断。由上述实验可知，熔丝的电阻________(填“大”或“小”)，熔点________(填“高”或“低”)。
【点拨】熔丝越粗，其电阻越小，在电流和通电时间一定的情况下，由公式Q＝I2Rt知粗的熔丝产生的热量少，故粗的熔丝更难熔断。
【中考•山西】如图是某家庭电路的一部分，下列说法正确的是(　　)A．电冰箱接入三孔插座后电灯与电冰箱串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电
