第一章 电与磁单元测试B卷-2022-2023学年八年级科学下学期课后培优分级练（浙教版）

这是一份第一章 电与磁单元测试B卷-2022-2023学年八年级科学下学期课后培优分级练（浙教版），共21页。

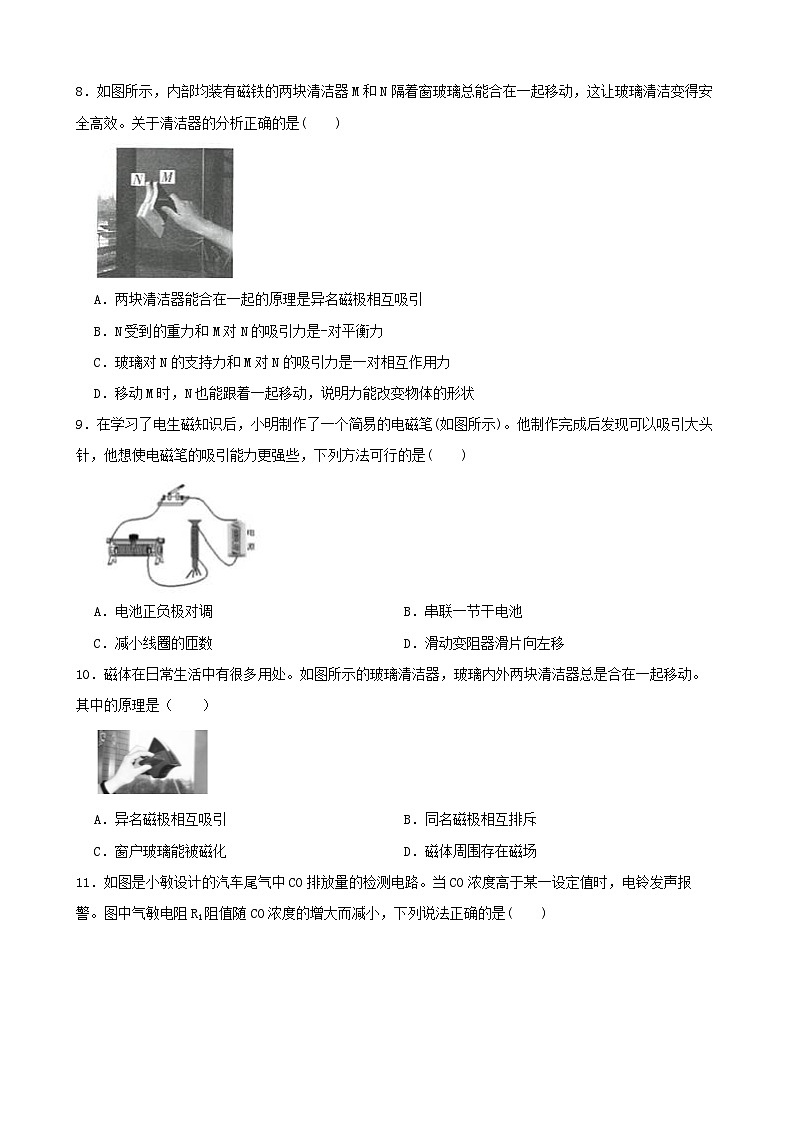

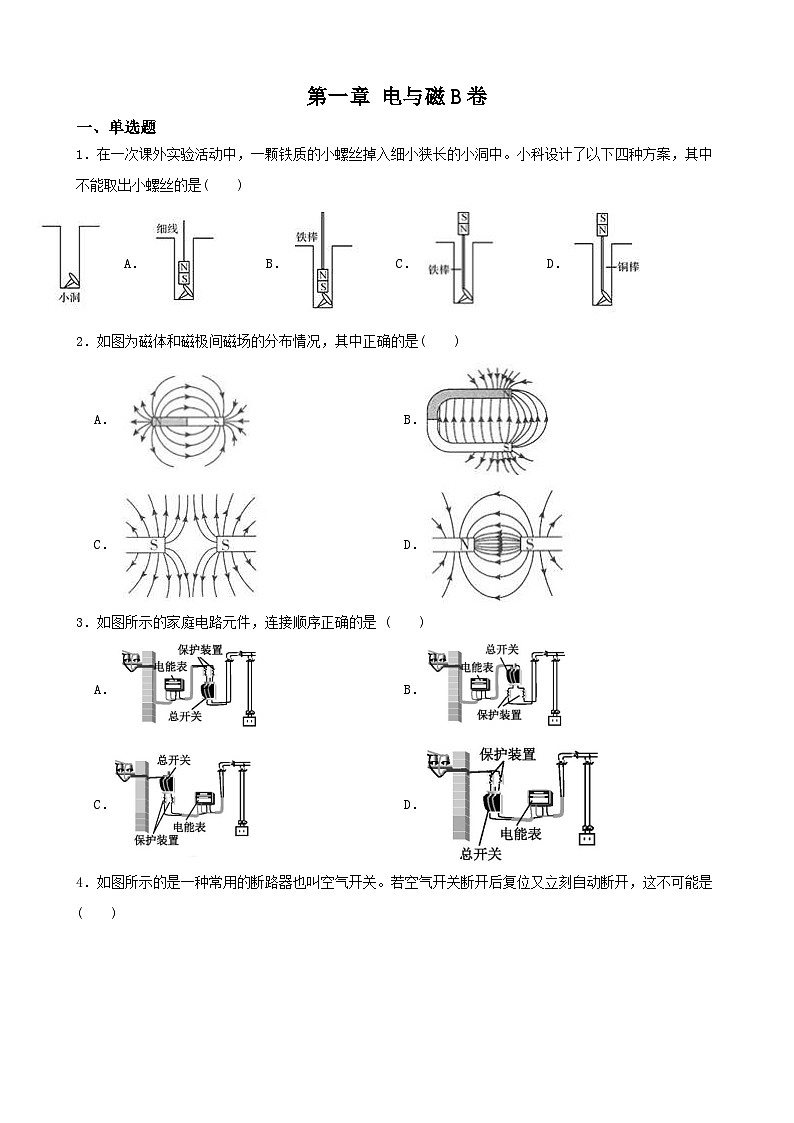

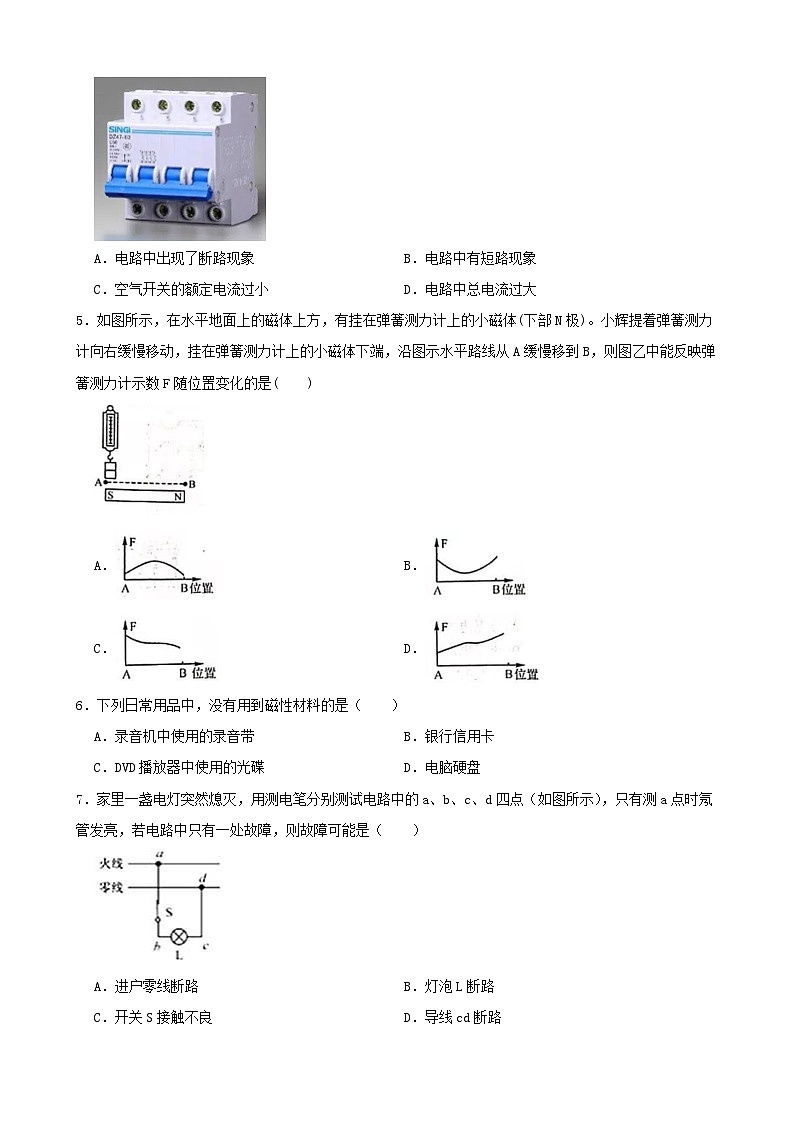

第一章 电与磁B卷一、单选题1．在一次课外实验活动中，一颗铁质的小螺丝掉入细小狭长的小洞中。小科设计了以下四种方案，其中不能取出小螺丝的是(　　) A． B． C． D．2．如图为磁体和磁极间磁场的分布情况，其中正确的是(　　) A． B．C． D．3．如图所示的家庭电路元件，连接顺序正确的是 (　　) A． B．C． D．4．如图所示的是一种常用的断路器也叫空气开关。若空气开关断开后复位又立刻自动断开，这不可能是(　　)A．电路中出现了断路现象 B．电路中有短路现象C．空气开关的额定电流过小 D．电路中总电流过大5．如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极)。小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B，则图乙中能反映弹簧测力计示数F随位置变化的是(　　)A． B．C． D．6．下列日常用品中，没有用到磁性材料的是（　　） A．录音机中使用的录音带 B．银行信用卡C．DVD播放器中使用的光碟 D．电脑硬盘7．家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发亮，若电路中只有一处故障，则故障可能是（　　） A．进户零线断路 B．灯泡L断路C．开关S接触不良 D．导线cd断路8．如图所示，内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效。关于清洁器的分析正确的是(　　)A．两块清洁器能合在一起的原理是异名磁极相互吸引B．N受到的重力和M对N的吸引力是-对平衡力C．玻璃对N的支持力和M对N的吸引力是一对相互作用力D．移动M时，N也能跟着一起移动，说明力能改变物体的形状9．在学习了电生磁知识后，小明制作了一个简易的电磁笔(如图所示)。他制作完成后发现可以吸引大头针，他想使电磁笔的吸引能力更强些，下列方法可行的是(　　)A．电池正负极对调 B．串联一节干电池C．减小线圈的匝数 D．滑动变阻器滑片向左移10．磁体在日常生活中有很多用处。如图所示的玻璃清洁器，玻璃内外两块清洁器总是合在一起移动。其中的原理是（　　） A．异名磁极相互吸引 B．同名磁极相互排斥C．窗户玻璃能被磁化 D．磁体周围存在磁场11．如图是小敏设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是(　　) A．电铃应接在A和C之间B．当CO浓度升高，电磁铁磁性减弱C．用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D．为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移12．如图，弹簧测力计下端吊一块条形磁铁，磁铁的下端是 S 极，下面有一个带铁芯的螺铁管，R 是滑动变阻器。下列哪种情况弹簧测力计的读数变小？（　　） A．开关 S 接触点 2，然后抽出铁芯B．开关 S 接触点 2，然后滑动变阻器的滑片向右移C．开关 S 由接触点 1 移到接触点 2D．开关 S 接触点 1，然后滑动变阻器的滑片向左移13．如图所示，L是电磁铁，在L正上方用弹簧悬挂一条形磁铁，设电源电压不变，闭合电键S待电磁铁稳定后，当滑动变阻器R的滑片由上向下缓缓地滑动过程中，弹簧的长度将（　　） A．先变短后变长 B．先变长后变短C．变短 D．变长14．如图所示，下端为S极的条形磁体悬挂在一弹簧上；闭合开关，条形磁体处于静止状态后，下端位于螺线管的上方。下列措施可使弹簧缩短的是（　　） A．滑片P向右缓慢移动 B．在螺线管中插入铁芯C．增大电源电压 D．将电源的正负极对换位置15．如图所示，将条形磁快固定在静止的小车上，滑动变阻器的接口以不同方式接入电路。闭合开关S时，小车不动，将变阻器的滑片P向左移动到某位置时，小车开始运动，滑动变阻器的连入方式和小车运动方向相对应的正确选项是（　　） A．a接e、d接f小车向左运动 B．a接e、b接f小车向右运动C．c接e、d接f小车向左运动 D．c接e、b接f小车向右运动二、填空题16．家庭电路的两根进户线，一根是火线，另一根是零线，两线之间的电压是　 　V。如图所示，判别两线用到的工具是试电笔，手触笔尾金属体，笔尖金属体　 　时氖管发光。17．根据安全用电要求，住户家里必须安装如图所示的漏电保护器，漏电保护器主要由三部分组成：检测 元件、中间放大环节、操作执行机构，其工作原理是将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣开关控制器连接，当用电设备正常运行时，线路中电流呈平 衡状态，互感器中电流矢量之和为零 (电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”， 在互感器中往返的电流大小相等，方向相反，正负相互抵销) ， 由于一次线圈中没有剩余电流，所以不 会感应二次线圈，漏电保护器的开关装置处于闭合状态运行，当设备外壳发生漏电并有人触及时，则在 故障点产生分流，此漏电电流经人体－大地－工作接地，返回变压器中性点 (并未经电流互感器) ，致 使互感器中流入、流出的电流出现了不平衡，一次线圈中产生剩余电流。因此，便会感应二次线图，当 这个电流值达到该漏电保护器限定的动作电流值时， 自动开关脱扣，切断电源。排除漏电故障后，重新 合闸即可恢复供电，为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按 钮按下漏电保护器无动作，说明洞电保护器需要更换。（1）如图乙，如果电路中发生漏电，漏电电流为I3，则I1-I2　 　I3(>/
