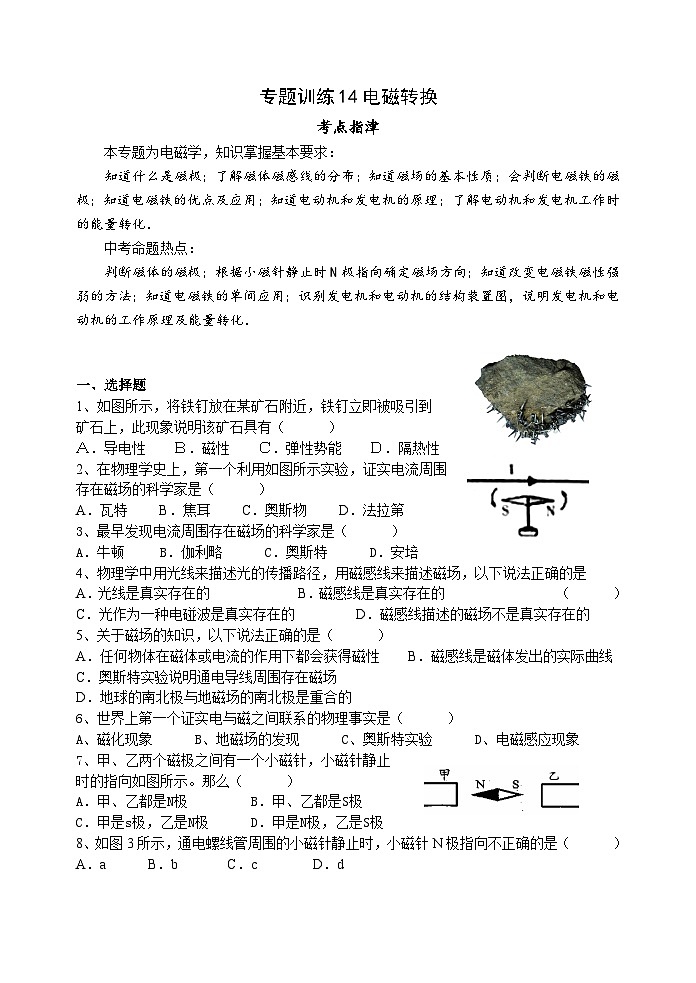

2024年中考物理一轮专题训练：14电磁转换

这是一份2024年中考物理一轮专题训练：14电磁转换，共4页。试卷主要包含了选择题，填空题，实验,探究题，作图题，计算题等内容，欢迎下载使用。
本专题为电磁学，知识掌握基本要求：
知道什么是磁极；了解磁体磁感线的分布；知道磁场的基本性质；会判断电磁铁的磁极；知道电磁铁的优点及应用；知道电动机和发电机的原理；了解电动机和发电机工作时的能量转化．
中考命题热点：
判断磁体的磁极；根据小磁针静止时N极指向确定磁场方向；知道改变电磁铁磁性强弱的方法；知道电磁铁的单间应用；识别发电机和电动机的结构装置图，说明发电机和电动机的工作原理及能量转化．
一、选择题
1、如图所示，将铁钉放在某矿石附近，铁钉立即被吸引到
矿石上，此现象说明该矿石具有（ ）
Ａ．导电性 Ｂ．磁性 Ｃ．弹性势能 Ｄ．隔热性
2、在物理学史上，第一个利用如图所示实验，证实电流周围
存在磁场的科学家是（ ）
A．瓦特 B．焦耳 C．奥斯物 D．法拉第
3、最早发现电流周围存在磁场的科学家是（ ）
A．牛顿 B．伽利略 C．奥斯特 D．安培
4、物理学中用光线来描述光的传播路径，用磁感线来描述磁场，以下说法正确的是
A．光线是真实存在的 B．磁感线是真实存在的 （ ）
C．光作为一种电碰波是真实存在的 D．磁感线描述的磁场不是真实存在的
5、关于磁场的知识，以下说法正确的是（ ）
A．任何物体在磁体或电流的作用下都会获得磁性 B．磁感线是磁体发出的实际曲线
C．奥斯特实验说明通电导线周围存在磁场
D．地球的南北极与地磁场的南北极是重合的
6、世界上第一个证实电与磁之间联系的物理事实是（ ）
A、磁化现象 B、地磁场的发现 C、奥斯特实验 D、电磁感应现象
7、甲、乙两个磁极之间有一个小磁针，小磁针静止
时的指向如图所示。那么（ ）
A．甲、乙都是N极 B．甲、乙都是S极
C．甲是s极，乙是N极 D．甲是N极，乙是S极

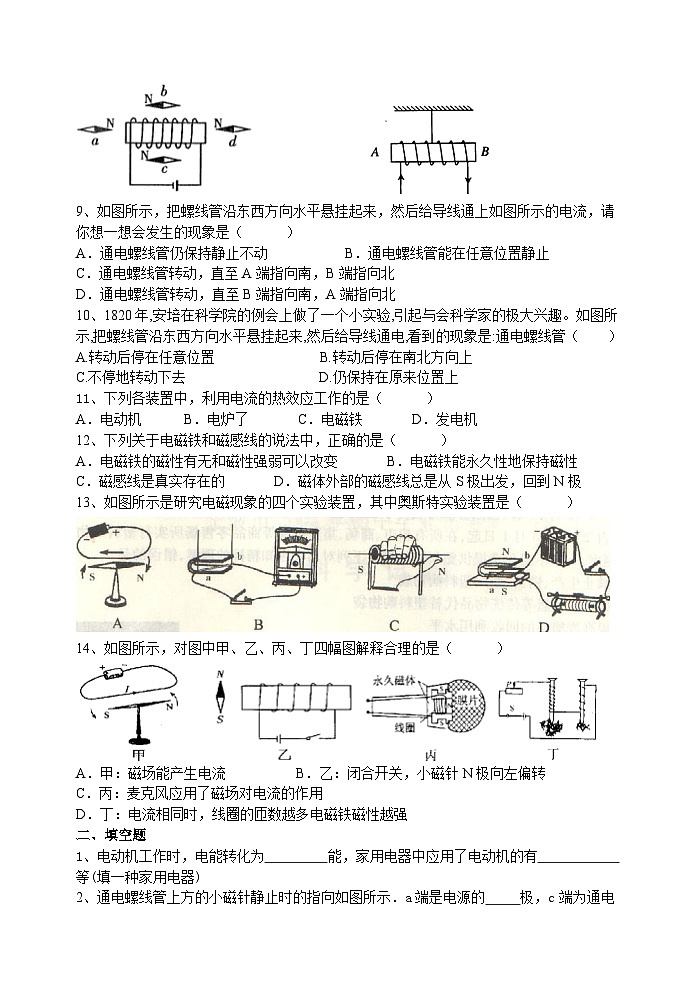

8、如图3所示，通电螺线管周围的小磁针静止时，小磁针N极指向不正确的是（ ）
A．a B．b C．c D．d

9、如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（ ）
A．通电螺线管仍保持静止不动 B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至A端指向南，B端指向北
D．通电螺线管转动，直至B端指向南，A端指向北
10、1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,看到的现象是:通电螺线管（ ）
A.转动后停在任意位置 B.转动后停在南北方向上
C.不停地转动下去 D.仍保持在原来位置上
11、下列各装置中，利用电流的热效应工作的是（ ）
A．电动机 B．电炉了 C．电磁铁 D．发电机
12、下列关于电磁铁和磁感线的说法中，正确的是（ ）
A．电磁铁的磁性有无和磁性强弱可以改变 B．电磁铁能永久性地保持磁性
C．磁感线是真实存在的 D．磁体外部的磁感线总是从S极出发，回到N极
13、如图所示是研究电磁现象的四个实验装置，其中奥斯特实验装置是（ ）
14、如图所示，对图中甲、乙、丙、丁四幅图解释合理的是（ ）
A．甲：磁场能产生电流 B．乙：闭合开关，小磁针N极向左偏转
C．丙：麦克风应用了磁场对电流的作用
D．丁：电流相同时，线圈的匝数越多电磁铁磁性越强
二、填空题
1、电动机工作时，电能转化为 能，家用电器中应用了电动机的有 等(填一种家用电器)
2、通电螺线管上方的小磁针静止时的指向如图所示．a端是电源的 极，c端为通电螺线管的 极.

3、发电机是根据 原理制成的，它是将 能转化为电能的装置．
丹麦物理学家奥斯特首先发现了电流周围存在__________；英国物理学家法拉第首先发现了闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，这种现象被称为__________现象。
4、小明用导线烧在铁钉上，接入如图所示的电路中，制成了一个电磁铁。闭合开关S，小磁针静止时左端应为＿极，当滑动变阻器的滑片P向左移动时，电磁铁的磁性将 。

5、依据图甲所示的现象为原理可以制成 机，依据图乙所示的现象为原理可以制成 机。
6、电动机车利用电动机产生动力以200 km /h的速度高速行驶，电动机把 能转化为 能．由于 所以行驶的列车在动力消失后不能立即停下．当高速运行的列车开始制动时，电动机变成发电机，将动能转化为电能实现减速，发电机应用
物理现象工作。
7、电动机是根据 的原理制成的。发电机的原理是： 。
三、实验,探究题
1、在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁A和B，设计了如图所示的电路。
（1）图A、B串联的目的是___________。
（2）闭合开关后，分析图中的现象，得出的结论是
。
____。
（3）B铁钉的钉尖是_____极。若让B铁钉再多吸一些大头针，滑动变阻器的滑片应向____端移动。（选填“左”或“右”）
四、作图题
1、如图1所示，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．
2、根据图2中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极。
3、在图3上标出通电螺线管中的电流方向及通电螺线管的N极．
图1 图2 图3
4、在图4中，开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向。
5、小磁针静止在如图5所示的位置，请你在图中标出小磁针的N极和S极。

图4 图5
五、计算题
1、新农村中很多楼房顶上装有如图1所示的水箱，图2是这种水箱的结构示意图。其中A、B是由密度为2.5×103kg/cm3的材料制成的圆柱体，由于水箱顶部的压力传感开关是一种特殊的“拉线开关”，其作用是：当它受到竖直向下的拉力等于25N时闭合，电动水泵就开始通过进水口向水箱中注水；当拉力等于15N时断开，电动水泵就停止向水箱中注水。

（1）如果A、B的体积均为500cm3，则A、B的总重力是多少？（g取 10N/kg）
（2）通过计算说明正常情况下水箱中的最高水位在什么位置，并在图2中用水平虚线标出。（压力传感开关下的细绳和A、B间的细绳质量与体积均忽略不计，g取10N/kg）
（3）为了增加安全性，压力传感开关通常是通过一只电磁继电器控制电动水泵。请用笔画线代替导线，按照题意将图3中的电路连接完整。
