初中物理人教版九年级全册第二十章 电与磁第5节 磁生电示范课ppt课件

这是一份初中物理人教版九年级全册第二十章 电与磁第5节 磁生电示范课ppt课件，共24页。PPT课件主要包含了学习目标，新知导入，电磁感应，发电机，电磁感应原理，连续转动的线圈，新知探究，手摇发电机，往复运动的导线，交变电流等内容，欢迎下载使用。

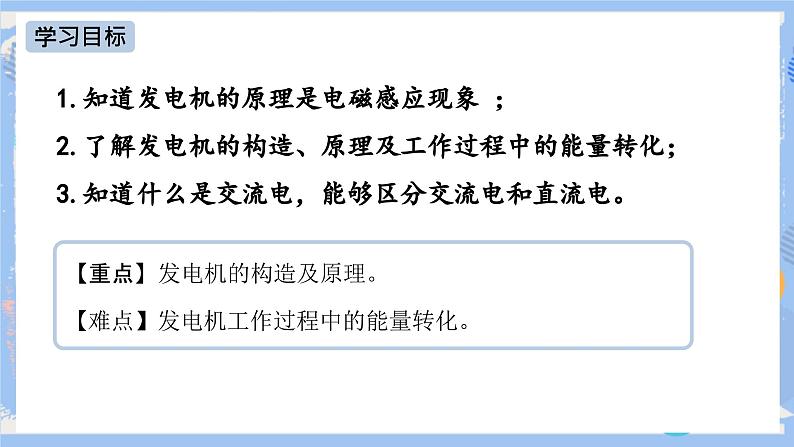

1.知道发电机的原理是电磁感应现象 ；2.了解发电机的构造、原理及工作过程中的能量转化；3.知道什么是交流电，能够区分交流电和直流电。
【重点】发电机的构造及原理。
【难点】发电机工作过程中的能量转化。

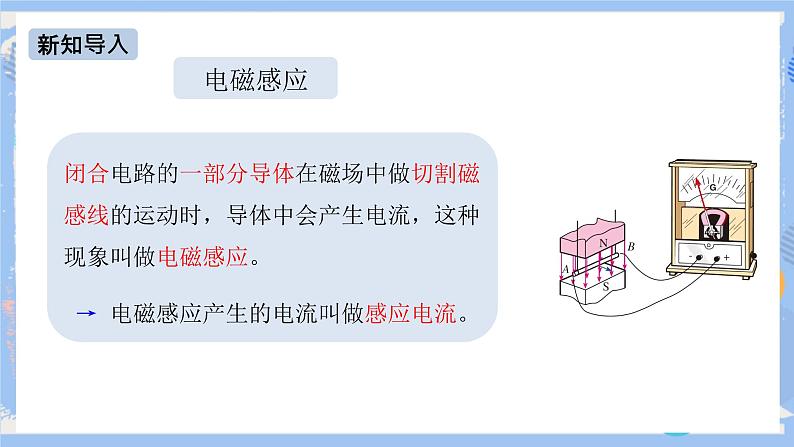

闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中会产生电流，这种现象叫做电磁感应。 → 电磁感应产生的电流叫做感应电流。

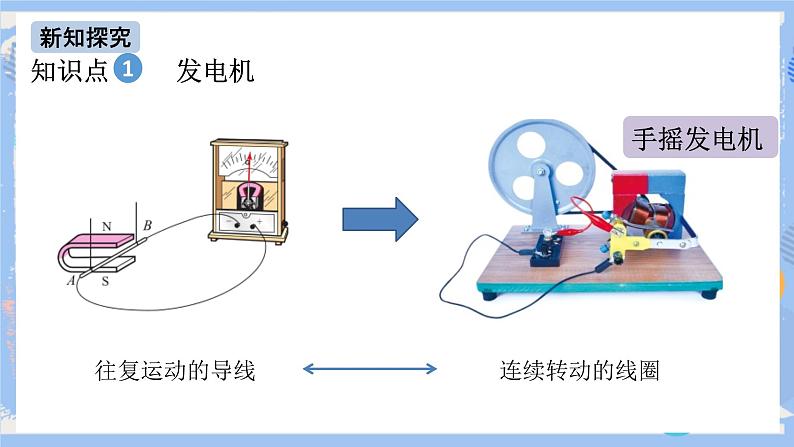

知识点 发电机

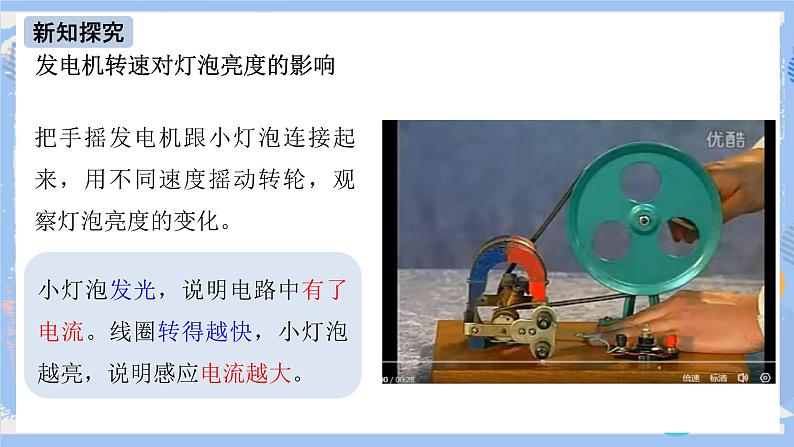

发电机转速对灯泡亮度的影响
把手摇发电机跟小灯泡连接起来，用不同速度摇动转轮，观察灯泡亮度的变化。
小灯泡发光，说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。

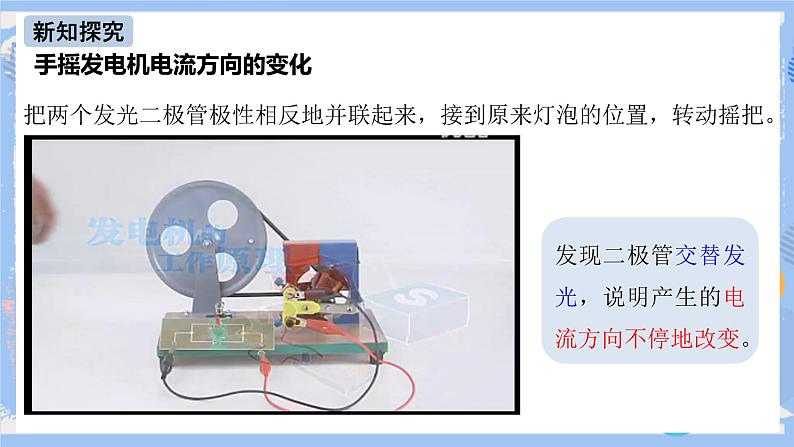

手摇发电机电流方向的变化
把两个发光二极管极性相反地并联起来，接到原来灯泡的位置，转动摇把。
发现二极管交替发光，说明产生的电流方向不停地改变。
我国电网交流电频率为50Hz，周期为0.02s。电流方向每秒改变100次。
直流电（DC）：方向不变的电流叫直流电。

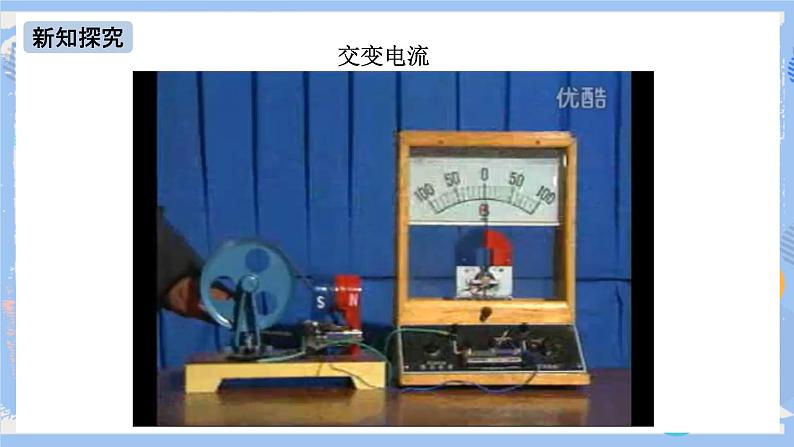

大小和方向随时间周期性变化的电流，叫交变电流，简称交流电。
电流在1秒内周期性变化的次数。单位是赫兹，符号是Hz。
交流电周期性变化一次的时间。单位：秒（s）。
磁极、线圈、铜环、电刷等
切割磁感线产生感应电流，但电流方向与前面的相反。
线圈中不产生感应电流。
AB边向上切割磁感线，CD边向下切割磁感线，产生感应电流。
汽轮机（核电站，核能）
蒸汽轮机（火电站，化学能）
如图甲所示，转动发电机的摇把，灯泡发光，这种线圈在磁场中转动时产生电流的现象叫____________；图乙中把两个发光二极管极性相反地并联起来，与发电机串联，转动摇把，两个二极管交替发光，说明电路中产生的是____________。
解析：线圈在磁场中转动,可观察到小灯泡发光,发电机是利用电磁感应现象的原理制成的。由于发光二极管具有单向导电性,所以把两个发光二极管极性相反地并联起来,并与发电机串联,缓慢转动线圈,两个发光二极管交替发光,表明发电机发出的电流的方向是变化的,故是交变电流。
解析：电动机和发电机的主要区别是线圈中电流的来源，电动机的电流是由电源提供，而发电机的电流是由于电磁感应。判断电路中有无电源是常采用的方法。所以，图甲是电动机原理图，图乙是发电机原理图。
1.如图，能说明发电机工作原理的是图______（选填“甲”或“乙”）。
2.如图所示的手摇式手电筒，筒内没有电池，只要转动手电筒的摇柄，灯泡就能发光。以下设备与这种手电筒工作原理相同的是（ ）A．发电机 B．电动机C．汽油机 D．柴油机
解析：转动摇柄，灯泡发光，说明它的能量转化是机械能转化为电能。所以它应该是发电机，答案是A。
3. (2019·河北中考)如图所示四个装置中工作原理与发电机相同的是（　　）
A．电磁起重机 B．司南 C．话筒 D．扬声器
解析：动圈式话筒的原理是电磁感应，和发电机一样。所以答案是C。
4. (2019·泸州中考)如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（　　）A. 接入电流表可探究电磁感应现象，与发电机原理相同B. 接入电流表可探究通电导体在磁场中受力，与发电机原理相同C. 接入电源可探究电磁感应现象，与电动机原理相同D. 接入电源可探究通电导体在磁场中受力，与发电机原理相同
