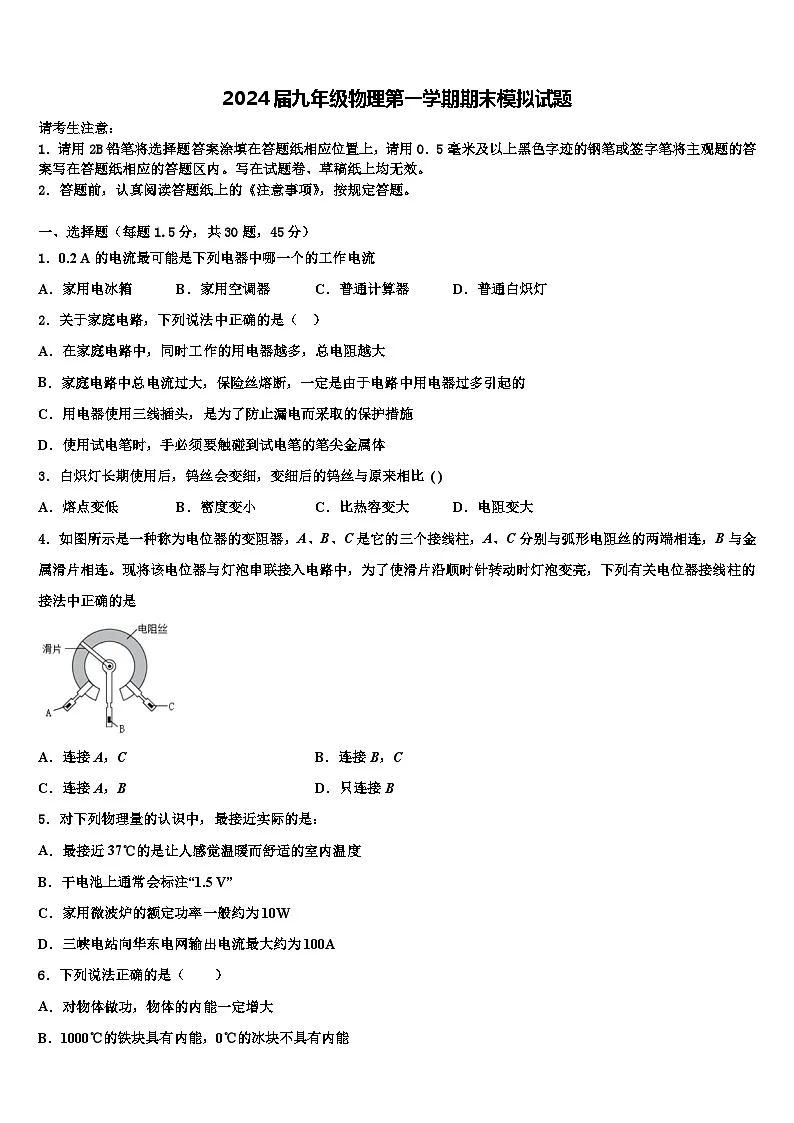

2024届九年级物理第一学期期末模拟试题

这是一份2024届九年级物理第一学期期末模拟试题，共22页。试卷主要包含了下列说法正确的是，下列说法中正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．0.2 A的电流最可能是下列电器中哪一个的工作电流
A．家用电冰箱B．家用空调器C．普通计算器D．普通白炽灯
2．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体
3．白炽灯长期使用后，钨丝会变细，变细后的钨丝与原来相比 ( )
A．熔点变低B．密度变小C．比热容变大D．电阻变大
4．如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下列有关电位器接线柱的接法中正确的是
A．连接A，CB．连接B，C
C．连接A，BD．只连接B
5．对下列物理量的认识中，最接近实际的是：
A．最接近37℃的是让人感觉温暖而舒适的室内温度
B．干电池上通常会标注“1.5 V”
C．家用微波炉的额定功率一般约为10W
D．三峡电站向华东电网输出电流最大约为100A
6．下列说法正确的是（ ）
A．对物体做功，物体的内能一定增大
B．1000℃的铁块具有内能，0℃的冰块不具有内能
C．质量相等的两个物体，速度大的那个物体内能一定大
D．晶体在熔化过程中，继续吸热，温度不变，内能增大

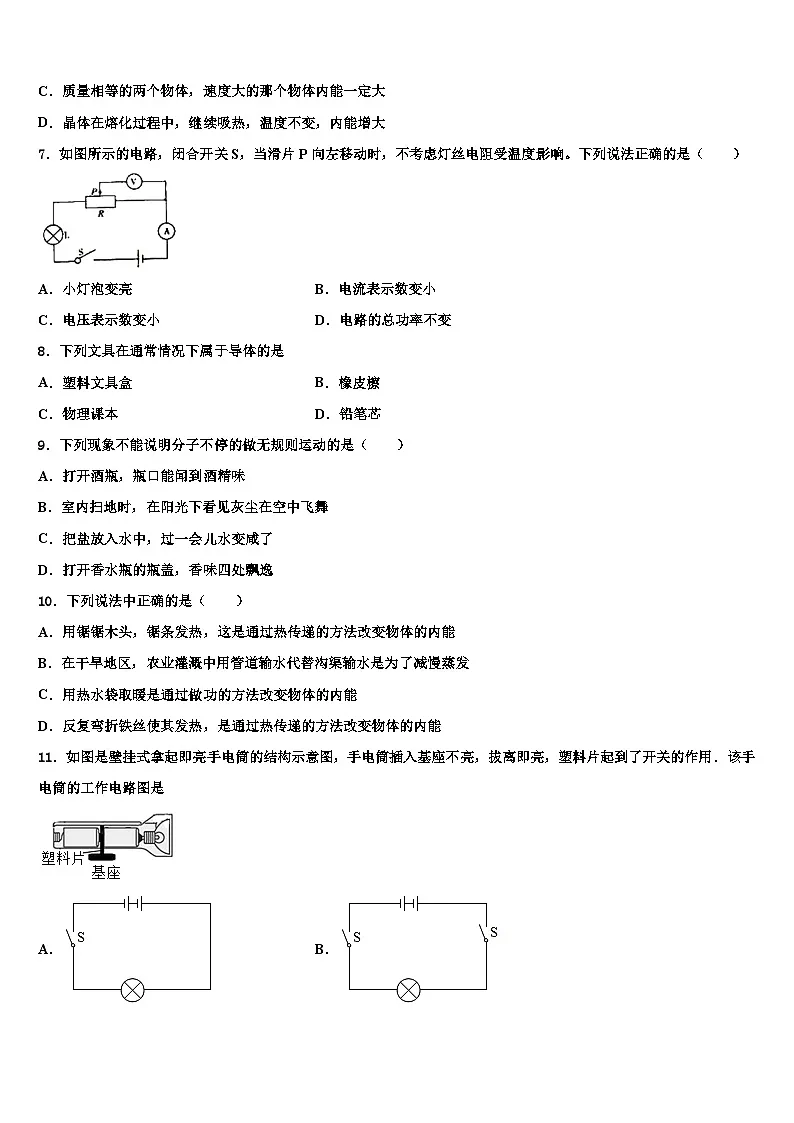

7．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响。下列说法正确的是（ ）
A．小灯泡变亮B．电流表示数变小
C．电压表示数变小D．电路的总功率不变
8．下列文具在通常情况下属于导体的是
A．塑料文具盒B．橡皮檫
C．物理课本D．铅笔芯
9．下列现象不能说明分子不停的做无规则运动的是（ ）
A．打开酒瓶，瓶口能闻到酒精味
B．室内扫地时，在阳光下看见灰尘在空中飞舞
C．把盐放入水中，过一会儿水变咸了
D．打开香水瓶的瓶盖，香味四处飘逸
10．下列说法中正确的是（ ）
A．用锯锯木头，锯条发热，这是通过热传递的方法改变物体的内能
B．在干旱地区，农业灌溉中用管道输水代替沟渠输水是为了减慢蒸发
C．用热水袋取暖是通过做功的方法改变物体的内能
D．反复弯折铁丝使其发热，是通过热传递的方法改变物体的内能
11．如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用．该手电筒的工作电路图是
A．B．
C．D．

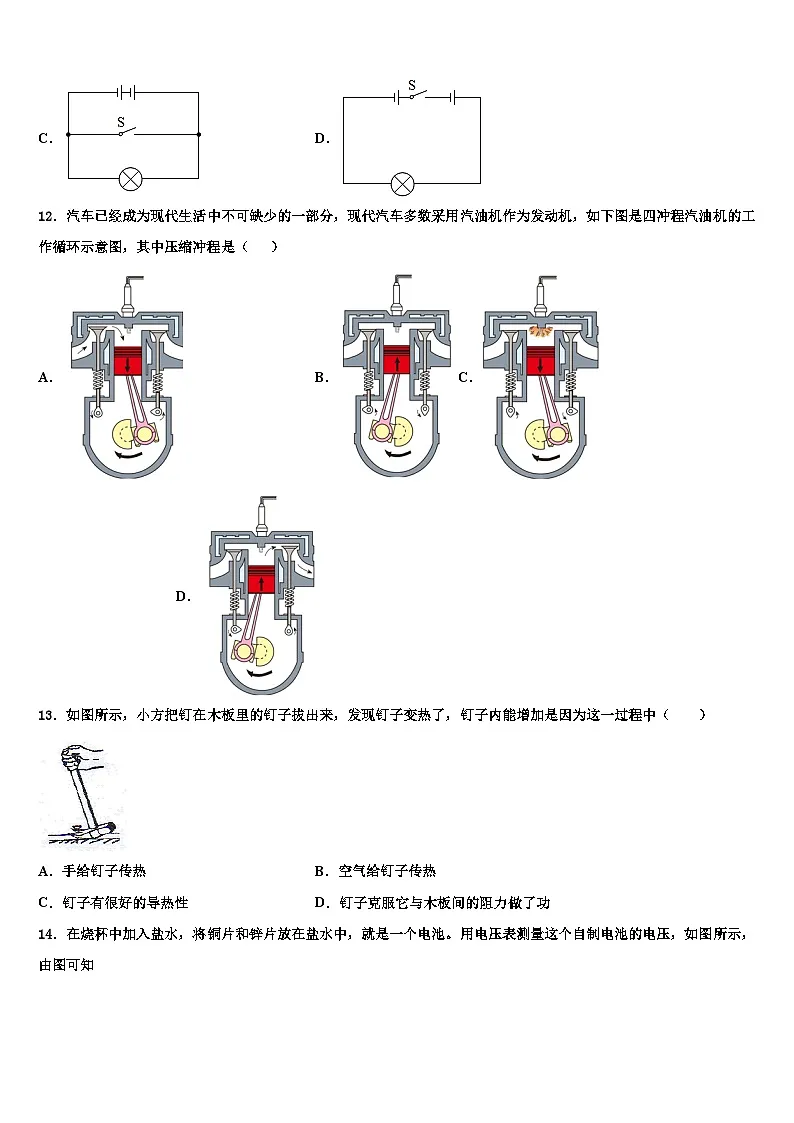

12．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如下图是四冲程汽油机的工作循环示意图，其中压缩冲程是（ ）
A．B．C．D．
13．如图所示，小方把钉在木板里的钉子拔出来，发现钉子变热了，钉子内能增加是因为这一过程中（ ）
A．手给钉子传热B．空气给钉子传热
C．钉子有很好的导热性D．钉子克服它与木板间的阻力做了功
14．在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个电池。用电压表测量这个自制电池的电压，如图所示，由图可知
A．铜片是正极
B．锌片是正极
C．铜片和锌片都可能是正极
D．用电压表无法区分正、负极.
15．下列关于温度、热量、内能的关系说法中正确的是
A．物体温度升高时内能会增加B．物体的内能增大一定是吸收了热量
C．物体吸收热量后温度一定升高D．温度为0℃的物体没有内能
16．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
17．如图是电工常用的腰带工具包，包中的工具通常情况下属于导体的是（ ）
A．电工胶带B．塑料手柄
C．橡胶保护套D．电工刀刀片
18．如图所示，在已调平衡的杠杆右边B点挂上三个钩码，在A点沿不同的方向拉弹簧测力计，使杠杆保持水平平衡，下列说法正确的是（ ）
A．F1=F2=F3B．F1>F2>F3C．F3>F2>F1D．F3>F1>F2
19．小希同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象判断，下列说法中正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4A
C．将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2A
D．将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A
20．关于家庭电路下列说法正确的是
A．使用试电笔时，应接触笔尾金属体
B．空气开关自动断开，一定是某处出现了短路
C．手机充完电后可将充电器一直插在电源上
D．若遇到家用电器着火，应立即用水灭火
21．下列现象中属于扩散现象的是
A．乡村里炊烟袅袅升起B．花园里花香四溢
C．风起时花粉在花朵间传播D．冬日里雪花漫天飞舞
22．图所示为四冲程汽油机的一个冲程，下列说法正确的是
A．这是压缩冲程，机械能转化为内能 B．这是压缩冲程，内能转化为机械能
C．这是做功冲程，机械能转化为内能 D．这是做功冲程，内能转化为机械能
23．a和b两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )
A．将a和b串联接入电路中，a、b两端的电压之比是1：2
B．将a和b串联接入电路中，a,b消耗的功率之比是2：1
C．将a和b并联接人电路中，通过a、b的电流之比是1：2
D．将a和b并联接入电路中，相同时间内电流通过a、b产生的热量之比是4：1
24．关于物体的内能、热量、温度，以下说法正确的是（ ）
A．物体内能增加，一定是吸收了热量B．物体温度升高，其内能增加
C．物体内能增加，其温度一定升高D．物体温度升高，一定吸收了热量
25．已知铝的比热大于铁的比热，质量相等的铁块和铝块，在沸水中加热相当长的时间后取出，再让它们放出相等热量，这时比较铝块的末温t铝与铁块的末温t铁（ ）
A．t铝＞t铁B．t铝＜t铁C．t铝=t铁D．无法确定
26．下列有关串联和并联的说法正确的是( )
A．通过两个用电器的电流相等，两个用电器一定是串联
B．两个用电器两端的电压相等，两个用电器一定是并联
C．在并联电路中，干路上的电流比任一支路电流都要大
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联
27．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为
A．3.0V B．2.5V C．2.0V D．1.5V
28．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（ ）
A．B．C．D．
29．如图所示，A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止，在两个已知 F1＝8N，F2＝5N．那么物体 B 受物体 A 和水平桌面的摩擦力大小应分别为

A．3N、3NB．5N、3N
C．8N、3ND．3N、5N
30．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是（ ）
A．电阻R0的阻值为2Ω
B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω
二、填空题（每空1分，共10题，20分）
31．
如图所示的仪表是配电房常见的，它是测量_________的仪表，它的分度值是__________.
将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是______________ （选填“A”或“B”）；如果想获得2.4V的电压，则需要把_________节这样相同的“水果电池”串联起来.
32．建筑工人在一根线的下边挂上重物可以用它来检查墙壁是否竖直，这是根据重力的方向始终是______的道理制成的。
33．现有“220V100W”的电灯泡一只，将它接在电压为“110V”的电路中，实际功率为_____W，消耗1kWh的电能可供它连续工作______h
34．发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫做__________，在我国这种电流的频率为__________Hz。
35．图中电阻箱的读数是_____Ω。
36．在“探究水沸腾时温度变化的特点”实验中，烧杯中加入200g的水，测得初始温度为45℃．如图所示，用酒精灯加热一段时间后温度计的示数为_____℃，则水吸收的热量为_____J，这些热量相当于完全燃烧_____g酒精放出的热量。（水的比热容c水＝4.2×103J/（kg•℃），酒精热值q＝3.0×107J/kg）
37．小聪家的电能表铭牌上标有“220V10（40A）”和“ ”的字样，由铭牌信息可知，小聪家同时使用的电器功率不能超过_____W；若1min内电能表的转盘转过30r，则这段时间内，小聪家所使用的用电器的总功率为_____W。
38．把磨得很光的铅片和金片紧紧压在一起，在室温下放置几年后再把它们切开，发现它们彼此进入对方，这说明固体之间也能发生__________现象，这个现象说明了分子是__________的。
39．李芳家的电能表标着“”字样，她用这个电能表来测量电热水壶的功率：断开家中其它用电器，仅让电热水壶工作，2min内电能表转了90r，则电热水壶消耗的电能是_____J，水壶的电功率是_____W。
40．小明用如图甲所示的可调节亮度的台灯做作业，如图乙所示的是用于调光的电位器结构图，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度．电位器与台灯的灯泡是_____（选填“串联”或“并联”）的．将电位器的b、c接入电路中．顺时针转动旋钮电位器接入电路中的电阻_____（选填“增大”“减小”或“不变”）．
三、实验题（每空1分，共2题，15分）
41．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______。
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是___________（写出一种即可）。
（3）排除故障后，小明完成了实验，并把数据记录在下表中。
分析实验数据得出两个实验结论：
①串联电路两端的电压_____各部分电路两端电压之和：
②串联电路中，各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________，另外，小明的实验在设计方案上还存在另一个不足之处是_________。
42．某实验小组的同学用“伏安法”测量小灯泡电阻，除了小灯泡（额定电压为2.5V），其他器材还有：电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、开关、三节干电池、滑动变阻器、导线若干。
（1）请用笔画线代替导线，将甲图中实物电路连接完整（要求：滑动变阻器滑片向右移时加在灯泡两端的电压变大）。
（_________）
（2）根据实验中需要测量的物理量，请在下面方框内画出实验设计的表格。
（______）
（3）根据乙图中U-I图象提供的信息，当加在小灯泡两端的电压为2.5V时，小灯泡的电阻为____Ω。描点后得到的图象不是一条直线而是一条曲线的原因是_________。
四、计算题（每题10分，共2题，20分）
43．某中学为学生供应开水，用锅炉将200 kg的水从30℃加热到100℃，燃烧了6 kg的无烟煤。水的比热容是4.2×103J/（kg℃），无烟煤的热值是3.5×l07J／kg。求：
（1）锅炉内的水吸收的热量是多少?
（2）无烟煤完全燃烧放出的热量是多少?
（3）此锅炉的效率是多少？
44．CFXB型热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，R0、R为电热丝且阻值恒定不变。
(1)电热丝R的阻值多大？
(2)在一标准大气压下把一满壶水从30℃烧开需要12.6分钟，求这个热水壶的效率是多少？c水=4.2×103J/ (kg·℃)
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【解析】家用电冰箱中的电流约为1 A，空调器的电流约5 A，普通计算器的电流约0.1 mA，房间里白炽灯的电流0.2 A左右．
2、C
【详解】A．在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中各用电器是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A错误；
B．保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B错误；
C．用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C正确；
D．使用试电笔辨别火线和零线时，手必须接触笔尾金属体，一定不能接触试电笔的笔尖金属体，否则可能会造成触电事故，故D错误。
故选C。
3、D
【详解】钨丝的长度不变，横截面积变小时，阻值变大，故D正确为答案。
4、B
【详解】A．连接A，C，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故A错误；
B．连接B，C，滑片的右侧电阻接入电路，顺时针转动旋钮时，电阻变小，电路中电流变大，灯泡变亮，故B正确；
C．连接A，B，滑片左边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故C错误；
D．只连接B，电位器没有接入电路中，不能改变接入电路的电阻，故D错误。
5、B
【解析】A．人感觉温暖而舒适的室内温度是25℃，故A不符合题意；
B．一节干电池的电压为1.5V，故B符合题意；
C．家用微波炉的额定功率一般约为1000W，故C不符合题意；
D．山峡电站向华东电网输出电流最大约为6000A，故D错误。
6、D
【详解】A．做功和热传递是改变物体内能的两种方式，对物体做功的同时，被做功的物体也可能与别的物体发生热传递，如果物体放出的热量较多，则物体的内能也可能会减小，故A错误；
B．一切物体都有内能，所以1000℃的铁块和0℃的冰块都具有内能，故B错误；
C．动能与物体的质量和速度有关，质量相等的两个物体，速度大的那个物体动能一定大，但内能与物体的运动情况没有关系，故C错误；
D．晶体在熔化过程中继续吸热，温度不变，内能增大，故D正确；
故选D。
7、D
【详解】AB．分析电路可知，滑动电阻器和灯串联，当滑片P向左移动时，滑动变阻器接入电路的电阻R不变，灯的电阻RL和电源电压U不变，根据公式可得电路中电流不变，即电流表示数不变，根据公式可得，灯的实际电功率不变，即灯的亮度不变，故A错误，B错误；
C．当滑片P向左移动时，和电压表并联的电阻R变大，根据公式可知，电压表示数变大，故C错误；
D．电源电压和电路中的电流不变，根据公式，电路的总功率不变，故D正确。
故选D。
8、D
【解析】A．塑料文具盒的材料是塑料，不容易导电属于绝缘体；故A不符合题意；
B．橡皮擦的材料是橡胶，不容易导电属于绝缘体；故B不符合题意；
C．物理课本不容易导电属于绝缘体；故C不符合题意；
D．铅笔芯的材料是石墨，容易导电属于导体；故D符合题意；
9、B
【解析】A. 打开酒瓶盖后，瓶口能闻到酒精味，这是酒精的分子做无规则运动的结果。故A正确；不符合题意；
B、室内扫地时，看见灰尘在空中飞舞，是固体颗粒在空气中运动，不属于分子运动．故B错误；符合题意；
C、把盐放入水中，过一会儿水变咸，是盐分子在水中发生扩散现象，说明分子在不停地做无规则运动．故C正确．不符合题意；
D. 打开香水瓶盖后，香味四处飘逸，这是香水的分子做无规则运动的结果。故D正确；不符合题意；
故选B。
10、B
【详解】A．用锯锯木头，锯条发热，这是通过做功的方法改变物体的内能，故A错误；
B．在干旱地区，农业灌溉中用管道输水代替沟渠输水是为了减慢蒸发，故B正确；
C．用热水袋取暖是通过热传递的方法改变物体的内能，故C错误；
D．反复弯折铁丝使其发热，是通过做功的方法改变物体的内能，故D错误。
故选B。
11、D
【详解】由实物图可知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，塑料片起到开关的作用，位于两节干电池之间．所以电路图是干电池与灯泡组成的串联电路，并且开关位于两节干电池之间．
12、B
【详解】A．A的进气阀门打开，排气阀门关闭，活塞向下，是吸气冲程，A不符合题意；
B．B的两个阀门关闭，活塞向上压缩气体做功，将机械能转化为内能，是压缩冲程，B符合题意；
C．C的两个阀门关闭，火花塞点燃，产生爆发性燃烧推动活塞向下做功，将内能转化为机械能，是做功冲程，C不符合题意；
D．进气阀门关闭，排气阀门打开，活塞向上，是排气冲程，D不符合题意。
故选B。
13、D
【详解】小方把钉在木板里的钉子拔出来过程中，木板与钉子摩擦，钉子克服摩擦力做功，钉子内能增大。
故选D。
14、A
【详解】ABC．电流必须从电压表的正接线柱流入，负接线柱流出，所以与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，与电压表负接线柱相连的为电池的负极，所以锌片是电池的负极，故A符合题意，BC不符合题意；
D．与电压表正接线柱相连的为电池的正极，与电压表负接线柱相连的为电池的负极，故D不符合题意。
15、A
【解析】A、如果对物体做功或加热时，物体温度升高，内能会增加，故A正确；
B、物体内能增大，可能是吸收了热量，可能是外界对物体做功，故B错误；
C、物体吸收热量，内能增加，温度不一定变化，如：晶体熔化过程中吸收热量，温度不变，故C错误；
D、任何物体都有内能，温度为0℃的物体也有内能，故D错误。
故选A。
16、D
【解析】电路中，灯L与滑动变阻器R并联，电流表测通过滑动变阻器R的电流，电流表测通过灯L与滑动变阻器R的电流之和，电压表测滑动变阻器两端的电压，即灯两端电压、电源电压；
A. 当滑片P向上移动时，滑动变阻器接入电路电阻变大，滑动变阻器所在支路电流变小，所以A2示数变小，R两端的电压即电压表示数不变，根据并联电路电流特点，干路电流等于各个支路电流之和，所以干路电流减小，电流表A1的示数变小，根据并联电路用电器互不影响，灯的亮度不变，故A错误；
B. 由A可知，电压表示数不变，电流表A2的示数变小，故B错误；
C. 电流表A1的示数减去电流表A2的的示数，即为通过灯的电流，由A可知，通过灯的电流不变，所以他们的差不变，故C错误；
D. 电压表示数不变，A1示数变小，所以电压表与电流表A1的示数之比变大，故D正确。
故选D.
17、D
【详解】电工胶带、塑料手柄、橡胶保护套这些都不容易导电，是绝缘体；电工刀刀片是金属制成的，金属容易导电，是导体；故选D。
18、D
【分析】(1)由杠杆的平衡条件分析；
(2)分析动力臂大小的变化，由杠杆的平衡条件分析。
【详解】根据杠杆的平衡条件可得，，，，由力臂的定义，支点O到力的作用线的距离，由图可知，，故，故选D。
【点睛】
此题考查杠杆平衡条件的运用及对力臂定义的理解。
19、C
【详解】A．由图可知，当电压为3V时，通过甲的电流为0.6A，通过乙的电流为0.3A，甲乙的电阻
R甲==5Ω
R乙==10Ω
R甲＜R乙
故A错误；
B．由图象可知，在导体乙的两端加2V的电压时，通过导体乙的电流为0.2A，故B错误；
C．导体甲、乙串联接到电压为3V的电源上时，根据电阻的串联和欧姆定律，电路的总电流
I= =0.2A
故C正确；
D．将甲、乙两导体并联接到电压为3V的电源上时，根据并联电路电压的规律，每个导体两端的电压都为3V，通过甲的电流是0.6A，通过乙的电流是0.3A，根据并联电路电流的规律，通过导体的总电流为
I总=I甲+I乙=0.6A+0.3A=0.9A
故D错误。
故选C。
20、A
【详解】A．使用试电笔时应接触笔尾金属体，使火线、试电笔、人体、大地形成通路。故A正确。
B．空气开关自动断开，说明电流过大。电流过大的原因可能是发生了短路，也可能是总功率过大。故B错误。
C．手机充完电后，充电器插在电源上仍然会消耗电能。故C错误。
D．由于水是导体，所以家用电器着火，不能用水灭火。故D错误。
21、B
【解析】A．乡村里炊烟袅袅升起是炊烟颗粒在运动属于机械运动，故A不符合题意；
B．花园里花香四溢是花香分子在不停的做无规则运动属于扩散运动，故B符合题意；
C．风起时花粉在花朵间传播是花粉颗粒在运动属于机械运动，故C不符合题意；
D．冬日里雪花漫天飞舞是雪花物体在运动属于机械运动，故D不符合题意。
22、D
【详解】由图可知，汽油机的火花塞正在打火，所以汽油机正处于做功冲程，在做功冲程中的能量转化是内能转化为机械能，故ABC错、D正确．故选D.
【点睛】
（1）汽油机的四个冲程，可根据气阀和活塞的状态判断是哪个冲程；（2）汽油机的四个冲程中只有做功冲程对外做功，将内能转化为机械能．
23、A
【解析】A．由图可知若将a和b串联接入电路中，a、b两端的电压之比是1：2，故A正确；
B．由图可知若将a和b串联接入电路中，a、b消耗的功率之比为

故B错误；
C．由图可知若将a和b并联接人电路中，通过a、b的电流之比是2：1，故C错误；
D．由图可知若将a和b并联接入电路中，相同时间内电流通过a、b产生的热量之比为

故D错误。
24、B
【解析】A．物体内能增加，可能是吸收了热量、也可能是外界物体对它做了功，故A错误；
B．同一物体，温度升高，内能一定增加，故B正确；
C．晶体熔化过程中，吸热但温度不变，故C错误；
D．物体温度升高，内能增加，有可能是吸收了热量，也可能是对物体做功，故D错误。
故选B。
25、A
【详解】在沸水中煮过后，两个物体都具有相同的温度，当放出相同的热量时，比热熔大的物质，温度降低的较少，末温就较高，所以铝的末温较高，故应选A．
26、C
【详解】A．规格完全相同的用电器并联时，通过各用电器的电流也相等，故A错误；
B．规格完全相同的用电器串联时，各用电器两端的电压也相同，故B错误；
C．并联电路中干路电流等于各支路电流之和，则干路上的电流比任一支路电流都要大，故C正确；
D．马路两旁的路灯，同时亮同时灭，但工作时却互不影响，因此这些路灯都是并联的，故D错误。
故选C。
27、B
【详解】由图S接b时，R2与R串联，由欧姆定律知：U=IR，此时电压表测R2两端电压，示数为U′，即有
①
同理，S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，则有
②
①÷②可得

所以

因为
所以U′＜3V；R1、R2分别与R串联，R2＞R1，根据串联电路的分压原是可知：R与R2串联时比R1与R串联时分压多，即S接b时电压表示数大于2V；综上可知
2V＜U′＜3V
故选B。
28、C
【详解】A．开关S1闭合、S2断开时只有R1接入电路，处于保温状态，；S1、S2都闭合时R1、R2并联接入电路，处于加热状态总电阻R并小于R1，．
B．开关S1闭合、S2断开时，只有R2接入电路，处于保温状态，；S1、S2都闭合时R1、R2并联接入电路，处于加热状态总电阻R并小于R1，．
C．开关S1闭合、S2断开时只有R1 R2串联接入电路，处于保温状态，；S1、S2都闭合时R1接入电路，R2短路，处于加热状态，．
D．开关S1闭合、S2断开时，R1、R2串联接入电路，；S1、S2都闭合时，R1被短路，只有R2接入电路，．因为并联后的总电阻小于任何一支路电阻，但是串联电阻大于任何一单值电阻，故在电压U一定时，由可知，C、D中保温电功率最小，C、D中保温功率相等；并联总电阻最小，在电压一定时总功率最大，即A、B的加热功率最大，不满足要求，又由于R1大于R2，在电压U相等时，由可知，C中的加热功率小于D的加热功率，故只有C满足题目要求．故选C．
29、C
【解析】A在水平向受拉力及摩擦力而处于静止状态，故由二力平衡可得，A受B的摩擦力==8N；
对整体进行分析，则整体在水平向上受、及地面对B的摩擦力而处于静止状态，故三力的合力应为零，则摩擦力=−=8N−5N=3N；故C符合题意，ABD不符合题意。
30、D
【详解】A．电路中的电流为
电阻R0的两端电压为
故R0的阻值为
故A正确，不符合题意；
B．当小灯泡L恰好正常发光时，其两端电压为2.5V，由图甲可知，此时其电阻为10Ω，故B正确，不符合题意；
C．此时小灯泡的额定电功率为
P=UI=2.5V×0.25A=0.625W
故C正确，不符合题意；
D．中小灯泡的开关S断开时，由图甲可知，当U=0时，其电阻值为2Ω，电阻值不为0，故D错误，符合题意。
故选D。
二、填空题（每空1分，共10题，20分）
31、电流 50A B 2
【详解】[1]由图可知所标“kA”是电流单位kA，1kA=1000A，该仪表所测量的物理量为电流，为电流表；
[2]0.5kA分成10份，每一份为0.05kA=50A，分度值为50A；
[3]电压表的连接方法，电流必须从正接线柱流入，从负接线柱流出时指针向右偏，故由图可观察到电压表的指针的向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极；
[4]此时该电压表选择的是小量程，即分度值是0.1V，故此时的示数是1.2V，由串联电路中各部分电压之和等于总电压的特点可知，如果想获得2.4V的电压，则需要把2节这样的“水果电池”串联起来。
32、竖直向下
【解析】由于重力的方向是竖直向下的，建筑工人常用一根线的下端挂上一个重物做成重垂线；建筑房屋或挂镜框时，可以用来检查墙壁或镜框是否竖直，原理就是利用重力的方向是竖直向下的。
33、25 40
【解析】由P＝UI可得，灯泡正常发光时通过的电流：I＝0.45A；由P＝UI＝可得，灯泡的电阻：R＝＝484Ω，若将它接在电压为“110V”的电路中时，灯泡的实际功率：P实＝＝25W＝0.025kW，由P＝可得，1kW⋅h的电能可供灯泡发光的时间：t＝＝40h.
点睛：家庭电路的电压和灯泡的额定电压相等，灯泡正常发光，根据P＝UI求出通过该灯泡的电流；根据P＝UI＝求出灯泡的电阻，再根据P＝UI＝求出接在电压为“110V”的电路中时的实际功率，根据P＝求出1kW•h的电能可供灯泡发光的时间．
34、交流电 50
【详解】[1]发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫做交流电。
[2]我国交流电的频率为50Hz。
35、3209
【解析】该电阻箱的示数为：3×1000Ω+2×100Ω+0×10Ω+9×1Ω＝3209Ω。
36、95 4.2×104 1.4
【解析】（1）由图可知，温度计的分度值为1℃，示数为95℃；
（2）水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×0.2kg×（95℃﹣45℃）＝4.2×104J。
（3）由题知，Q放＝Q吸＝4.2×104J，
由Q放＝mq得，需要完全燃烧酒精的质量：
m′0.0014kg＝1.4g。
37、8800 600
【解析】他家同时使用的用电器总功率不能超过： ；转盘转30r，用电器消耗的电能： ，小聪家所使用的用电器的总功率：.
38、扩散 在不停地做无规则的运动
【详解】[1]不同的物质在互相接触时，彼此进入对方的现象，叫做扩散。
[2]扩散现象说明了分子在不停地做无规则的运动。
39、1.08×105 900
【详解】[1]“”表示每消耗的电能，电能表的转盘转3000转，电能表的转盘转90转消耗的电能：
，
[2]电热水壶的电功率：
。
40、串联 减小
【解析】电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联；由图知，若将电位器的b、c接入电路中，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻减小．
三、实验题（每空1分，共2题，15分）
41、调零 L1短路 或 L2断路 等于 选用了规格相同的小灯泡 只做了一次实验，存在偶然性
【详解】(1)[1]由图可知，连接电路前，发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度线上；
(2)[2]如果电压表示数为零，可能电压表被短路，可能灯泡L1短路；如果由于断路导致电压表两接线柱不能与电源两端相连，根据电路图可知，当L2断路时，电压表两接线柱不能与电源两极相连，此时电压表示数为零，即电路故障为L2断路；综合上述分析可知，电路故障可能为L1短路或L2断路；
(3)①[3]由表中实验数据可知，串联电路的总电压等于各部分电路电压之和；
(4)[4]由实验数据可知，各部分电路两端电压相等，该结论是错误的，造成结论错误的原因是选用了规格相同的灯泡做实验；
[5]由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍结论。
42、
10Ω 灯泡电阻受温度的影响会发生变化
【详解】(1)[1]如图所示：
(2)[2]
(3)[3]由图中可知小灯泡两端的电压为2.5V时，电流为0.25A，根据欧姆定律可得
(3)[4]灯泡电阻受温度的影响会发生变化。
四、计算题（每题10分，共2题，20分）
43、（1）5.88×107J；（2）2.1×108J；（3）28%
【详解】解：(1)水吸收的热量
Q吸=c水m水Δt=4.2×103J/（kg•℃）×200kg×（100℃-30℃）=5.88×107J
(2)无烟煤完全燃烧放出的热量
Q放=m煤q煤=3.5×107J/kg×6 kg =2.1×108J
(3)锅炉的效率
答：(1)锅炉内的水吸收的热量是5.88×107J；(2)无烟煤完全燃烧放出的热量是2.1×108J；(3)此锅炉的效率是28%。
44、 (1) 1051.6Ω；(2)77.8%
【详解】(1)由电路图可知，S接2时只有R0接入电路，电路的电阻最小，由P=可知电路的总功率最大，为加热状态。R0的电阻
R0==48.4Ω
可知S接1时两电阻串联，电路的总电阻最大，由P=可知电路的总功率最小，为保温状态；电路的总电阻
R总==1100Ω
电热丝R的阻值
R=R总-R0=1100Ω-48.4Ω=1051.6Ω
(2)在一标准大气压下水的沸点为100℃，则水吸收的热量
Q吸=cm(t2-t1）=4.2×103J/(kg·℃)×2kg×(100℃-30℃)= 5.88×105J
热水壶消耗的电能
W=Pt=1000W×12.6×60s=7.56×105J
热水壶的效率
η=≈77.8%
答：(1)电热丝R的阻值是1051.6Ω；
(2)这个热水壶的效率是77.8%。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
实验次数
电压/V
电流/A
电阻/Ω
1
2
3
实验次数
电压/V
电流/A
电阻/Ω
1
2
3
