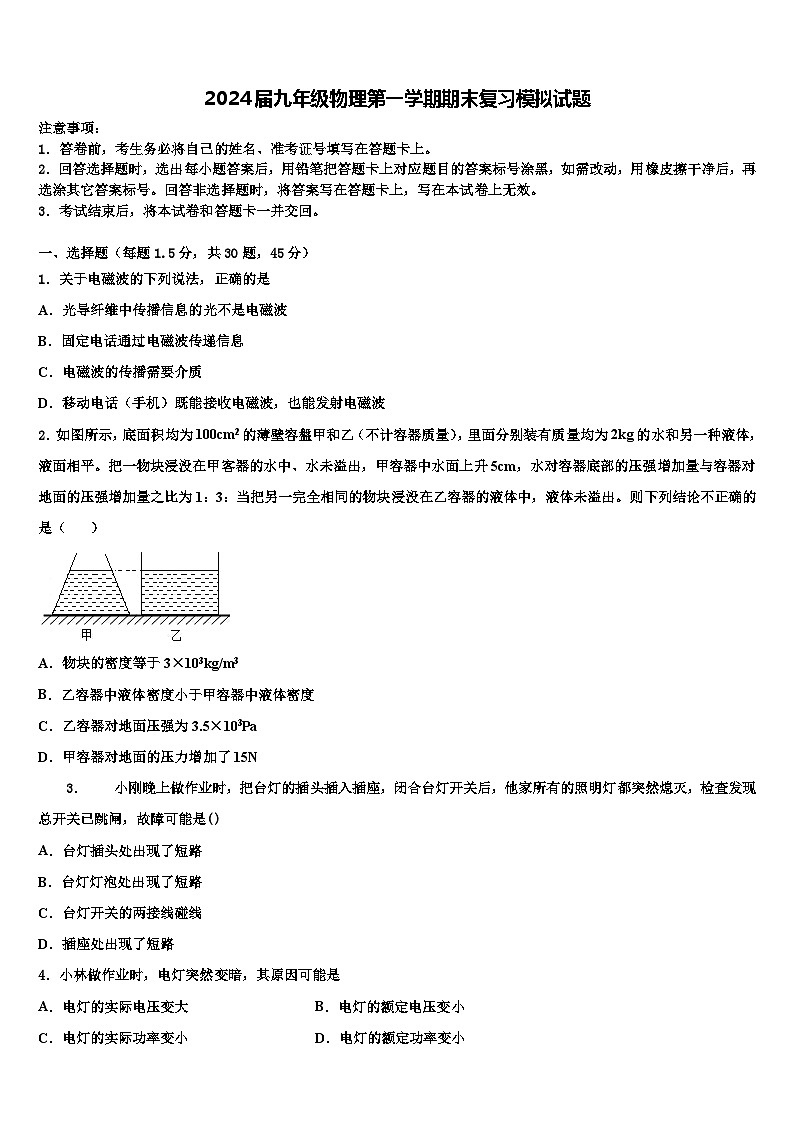

2024届九年级物理第一学期期末复习模拟试题

这是一份2024届九年级物理第一学期期末复习模拟试题，共22页。试卷主要包含了下列说法正确的是，关于电磁铁，下列说法中正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．关于电磁波的下列说法，正确的是
A．光导纤维中传播信息的光不是电磁波
B．固定电话通过电磁波传递信息
C．电磁波的传播需要介质
D．移动电话（手机）既能接收电磁波，也能发射电磁波
2．如图所示，底面积均为100cm2的薄壁容盤甲和乙（不计容器质量），里面分别装有质量均为2kg的水和另一种液体，液面相平。把一物块浸没在甲客器的水中、水未溢出，甲容器中水面上升5cm，水对容器底部的压强增加量与容器对地面的压强增加量之比为1：3：当把另一完全相同的物块浸没在乙容器的液体中，液体未溢出。则下列结论不正确的是（ ）
A．物块的密度等于3×103kg/m3
B．乙容器中液体密度小于甲容器中液体密度
C．乙容器对地面压强为3.5×103Pa
D．甲容器对地面的压力增加了15N
3． 小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()
A．台灯插头处出现了短路
B．台灯灯泡处出现了短路
C．台灯开关的两接线碰线
D．插座处出现了短路
4．小林做作业时，电灯突然变暗，其原因可能是
A．电灯的实际电压变大B．电灯的额定电压变小
C．电灯的实际功率变小D．电灯的额定功率变小

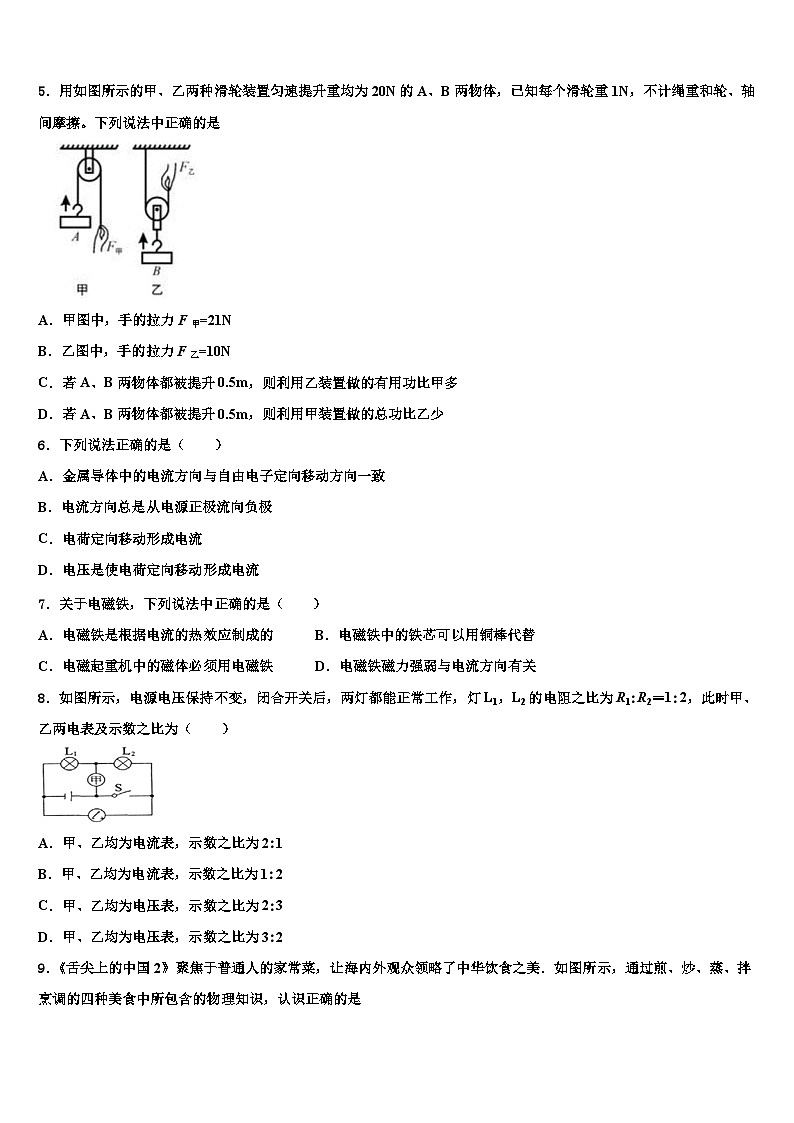

5．用如图所示的甲、乙两种滑轮装置匀速提升重均为20N的A、B两物体，已知每个滑轮重1N，不计绳重和轮、轴间摩擦。下列说法中正确的是
A．甲图中，手的拉力F甲=21N
B．乙图中，手的拉力F乙=10N
C．若A、B两物体都被提升0.5m，则利用乙装置做的有用功比甲多
D．若A、B两物体都被提升0.5m，则利用甲装置做的总功比乙少
6．下列说法正确的是（ ）
A．金属导体中的电流方向与自由电子定向移动方向一致
B．电流方向总是从电源正极流向负极
C．电荷定向移动形成电流
D．电压是使电荷定向移动形成电流
7．关于电磁铁，下列说法中正确的是（ ）
A．电磁铁是根据电流的热效应制成的B．电磁铁中的铁芯可以用铜棒代替
C．电磁起重机中的磁体必须用电磁铁D．电磁铁磁力强弱与电流方向有关
8．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1:R2＝1:2，此时甲、乙两电表及示数之比为（ ）
A．甲、乙均为电流表，示数之比为2:1
B．甲、乙均为电流表，示数之比为1:2
C．甲、乙均为电压表，示数之比为2:3
D．甲、乙均为电压表，示数之比为3:2

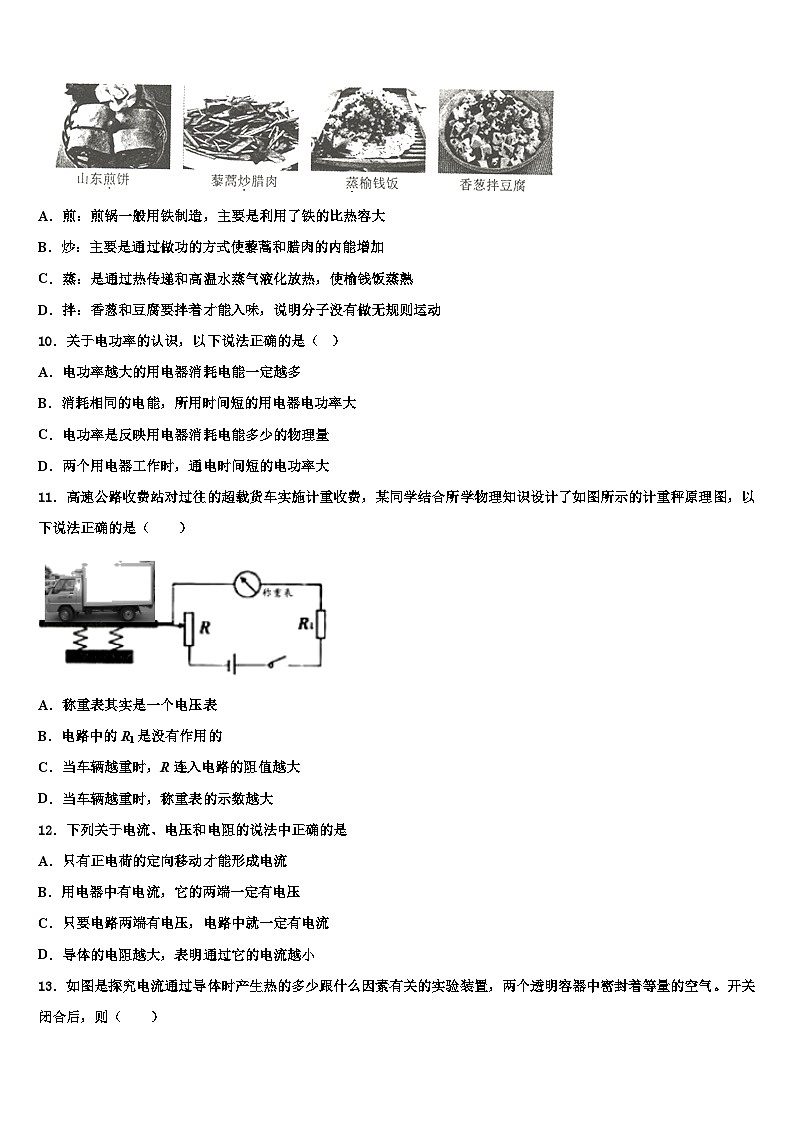

9．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美．如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是
A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
10．关于电功率的认识，以下说法正确的是（ ）
A．电功率越大的用电器消耗电能一定越多
B．消耗相同的电能，所用时间短的用电器电功率大
C．电功率是反映用电器消耗电能多少的物理量
D．两个用电器工作时，通电时间短的电功率大
11．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，R连入电路的阻值越大
D．当车辆越重时，称重表的示数越大
12．下列关于电流、电压和电阻的说法中正确的是
A．只有正电荷的定向移动才能形成电流
B．用电器中有电流，它的两端一定有电压
C．只要电路两端有电压，电路中就一定有电流
D．导体的电阻越大，表明通过它的电流越小
13．如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。开关闭合后，则（ ）
A．左侧容器中导体产生的热量较多
B．图中两导体串联，能探究电热与电流关系
C．若图中两导体改为并联，右侧导体产生的热量较多
D．一段时间后，右侧U形管两端液柱高度差较左侧大
14． “注意安全，珍惜生命”是大家的共同心愿，如下图中一些做法符合用电安全的是（ ）
A．空旷地带在电线上晾晒衣服
B．用电器的金属外壳要接地
C．用湿毛巾擦正在工作的台灯
D．有人触电要先直接用手拉开
15．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为
A．6V 1.5V
B．7.5V 1.5V
C．1.5V 7.5V
D．1.5V 6V
16．下列做法中容易发生危险的是（ ）
A．不靠近高压带电体
B．雷雨天在大树下避雨
C．把电热水器的金属外壳接地
D．发现有人触电时先切断电源
17．为了生命安全，敬请文明驾驶．交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试．交警能闻到酒精气味是因为酒精
A．分子间有空隙B．分子很小
C．分子在不停地做无规则运动D．分子可分
18．福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的
A．密度B．内能C．比热容D．质量
19．如图所示的电路中，灯泡能发光的电路是（ ）
A．B．
C．D．
20．下列说法正确的是
A．我国家庭电路的电压为220VB．一节干电池的电压为2V
C．手机电池的电压为37VD．人体的安全电压为36V
21．生活中我们常看到“白气”，下列有关“白气”形成的说法中正确的是( )
A．文艺演出时舞台上经常释放“白气”，这是干冰在常温下的升华现象
B．夏天从冰箱里取出的冰棍周围冒“白气”，这是空气中水蒸气凝华的现象
C．深秋清晨的河面上经常出现“白气”，这是河面上水蒸气汽化的现象
D．冬天水烧开后壶嘴处喷出“白气”，这是壶嘴喷出水蒸气液化的现象
22．下列实例中，属于通过热传递的方式改变物体内能的是（ ）
A．晒太阳B．钻木取火
C．搓手取暖D．擦燃火柴
23．在如图所示的电路中，电源电压恒定，闭合开关S，调节滑动变阻器使小灯泡L正常发光；若再断开开关S，要使小灯泡L仍正常发光．应将滑动变阻器的滑片
A．向a端移动 B．向b端移动
C．保持不动 D．无法判断
24．一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 ΩB．20 ΩC．28 ΩD．无法确定
25．下列有关热现象，说法正确的是（ ）
A．1kg酒精比1g酒精的热值大
B．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小
C．用锯条锯木板，锯条的温度升高是由于锯条从木板中吸收了热量
D．夏日荷塘里荷花盛开，花香四溢说明分子在不停地做无规则运动
26．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是（ ）
A．B．
C．D．
27．下列家用电器中，利用电流热效应工作的是
A．电冰箱B．电饭锅C．电视机D．电风扇
28．如图所示为某品牌榨汁机，该榨汁机从安全的角度设置了电源开关和安全开关，当杯体扣在主机上时安全开关自动闭合，再闭合电源开关，电动机才能工作，下列电路图符合要求的是（ ）
A．B．
C．D．
29．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是
A．当重物悬挂在A点，动力作用在C点时，该杠杆一定是省力杠杆
B．当重物悬挂在C点，动力作用在B点时一定比作用在A点时要省力
C．无论重物挂在A点还是B点时，利用该机械所做的有用功都相等
D．如果动力作用在C点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变
30．如图是自动测量油箱油量的装置图。其中R′是定值电阻，R是弧形变阻器，它的金属滑片是金属杠杆的一端，下列判断正确的是 （ ）
A．油量表是电压表改装而成的
B．R和R′是并联的
C．油位越高，通过R的电流越大
D．油位越低，R两端的电压越小
二、填空题（每空1分，共10题，20分）
31．一台电动机的额定电压是220V，额定功率是5.5kW，它正常工作时的电流____________，连续工作4h耗电______________________J。
32．某小灯泡工作时两端的电压是 2.5V，用电流表测得此时的电流是 250mA，此灯泡工作时的电阻是____________Ω，当小灯泡两端的电压减小到0V时，灯泡的电阻是___________Ω。
33．电磁波在真空中传播速度为________m/s，波长越长的电磁波频率越_________，下列用到电磁波的有___________：
①用手机打电话；
②晒太阳；
③在月球上的宇航员相互交流。
34．已知酒精的热值q=3×107J/kg,有10kg酒精,完全燃烧其中的一半,能放出__________J的热量．剩余一半的热值__________ (选填“变大”、“变小”或“不变”)．
35．如图所示，A装置是_______滑轮（选填“定”或“动”），使用它的优点是_______。
36．如图所示，分别在热水和冷水中滴入相同的红墨水，可以看到热水中的红墨水扩散得_____（选填“快”“慢”或者“一样快慢”），这说明_____。
37．夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，这是________现象，荷叶上的两滴水珠接触后合成更大的一滴，这表明分子间存在______力．
38．标有“220V 40W”字样的灯泡，正常发光时通过灯丝的电流是_____A，灯丝的电阻为_____Ω。1kW•h的电可供这盏灯泡正常发光_____h。将两只标有“220V，40W”的灯泡并联接入220V的电路中，则两灯消耗的总功率是______W。
39．如图所示是一种水位自动报警器的原理图。当水位没有达到B金属时，电磁铁中________电流，________灯亮。当水位达到B金属时，电磁铁中________电流，________灯亮。
40．如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表 A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为_____A，电源电压是______V，在10s内R2产生的热量为______J。
三、实验题（每空1分，共2题，15分）
41．在探究决定电阻大小因素的实验中（温度不变）：
甲同学的猜想是：电阻可能与导体的材料有关；
乙同学的猜想是：电阻可能与导体的长度有关；
丙同学的猜想是：电阻可能与导体的横截面积有关。
(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；
(2)小华设计了如图甲所示电路。为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；
(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？
①______，②______；
(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。你认为小刚的方案是否可行？请加以解释？______。
42．某实验小组的同学用“伏安法”测量小灯泡电阻，除了小灯泡（额定电压为2.5V），其他器材还有：电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、开关、三节干电池、滑动变阻器、导线若干。
（1）请用笔画线代替导线，将甲图中实物电路连接完整（要求：滑动变阻器滑片向右移时加在灯泡两端的电压变大）。
（_________）
（2）根据实验中需要测量的物理量，请在下面方框内画出实验设计的表格。
（______）
（3）根据乙图中U-I图象提供的信息，当加在小灯泡两端的电压为2.5V时，小灯泡的电阻为____Ω。描点后得到的图象不是一条直线而是一条曲线的原因是_________。
四、计算题（每题10分，共2题，20分）
43．如图所示，灯L标有“6 V 3 W”字样，R1=12Ω，R2=8 Ω，当开关S1闭合，S2、S3断开，滑动变阻器滑片P从a端滑到b端时，电流表的示数变化了0.2 A，试求：

（1）灯L正常发光时的电流和电阻各是多少？
（2）电源电压是多少？
（3）当S1、S2、S3都闭合且滑动变阻器滑片P滑到b端时，电流表的示数和此时电路消耗的功率各是多少？
44．如图甲，是一种用于养生保健的煮饮电器养生壶，其电功率可调，某品牌养生壶参数如下表，请回答：
（1）该养生壶在额定最大功率工作时的电流是多大？
（2）将壶内2kg的水及其它营养物质从20℃以800W功率慢煮至100℃，求此过程中里面的混合物质吸收的热量是多少J？所需加热时间至少多少秒？（里面混合物质比热容取4.0×l03J/（ kg•℃），不计热损失）
（3）现关闭家中其他所有用电器，只让该养生壶在最大功率下工作3min，同时记录家中电能表（如图乙）上的指示灯闪烁了60次（表盘上“1200imp/kW•h”字样，表示用电器每消耗lkW•h电能，指示灯闪烁1200次）。请计算此养生壶的实际最大功率是多少W？并与额定最大功率进行对比看否相同，若不同请分析原因。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A. 光纤通信是激光在光导纤维中传播的，是电磁波．故A错误．
B. 电话是通过电流传递信息的．故B错误．
C. 电磁波的传播不需要介质．故C错误．
D. 移动电话(手机)既能接收电磁波，也能发射电磁波．故D正确，符合题意．
故选D.
2、A
【解析】A．由p=ρgh知道，水对甲容器底部的压强增加量是：
，
由于水对容器底部的压强增加量与容器对地面的压强增加量之比为1：3，所以，容器对地面的压强增加量是：
，
由于甲容器对地面的压强为固体产生的，即
，
所以，物体的重力是：
G物=mg=1.5×103 Pa×100×10-4 m2 =15N，
因为甲容器上小下大，所以，物体实际的体积：
V＜hS=0.05m×100×10-4 m2 =5×10-4 m3，
即物体的密度，
，
故A错误，符合题意；
B．由图知道，甲乙两容器中的液体的体积小于水的体积，又因为质量相同，根据，故液体的密度小于水的密度，即ρ液 ＜ρ水，故B正确，不符合题意；
C．根据题意知道，乙容器中的液体对容器底部的压力等于其重力：
F=G=mg=2kg×10N/kg=20N，
乙容器原来对地面压强是：
，
由于当把另一完全相同的物块浸没在乙容器的液体中，液体未溢出，所以，乙容器后来对地面压强是：
，
故C正确，不符合题意；
D．由于物体的重力是15N，所以，甲容器对地面的压力增加了15N，故D正确，不符合题意。
3、B
【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；
B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；
C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；
D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
4、C
【详解】通过测量灯泡的额定功率实验，我们知道，灯泡的亮暗与灯泡的实际功率有关，当电灯突然变暗，C电灯的实际功率变小正确．
5、D
【分析】考察了定滑轮和动滑轮的工作特点及有用功与额外功的关系。
定滑轮特点是不省力但能改变动力的方向（实质是个等臂杠杆）；动滑轮特点是省一半力但不能改变动力方向，但要费距离（实质是个动力臂为阻力臂两倍的杠杆）；由可知，两次所做的有用功的关系。但用乙装置提重物时，得提起滑轮，所做的额外功较多。
【详解】A．由甲图可知，该滑轮是定滑轮，不计绳重和轮、轴间摩擦，使用该滑轮不省力，手的拉力等于物体的重力，；故A项错误；
B．由乙图可知，该滑轮是动滑轮，不计绳重和轮、轴间摩擦，使用该滑轮可以省一半的力，拉力等于物体和动滑轮总重力的一半，即乙图中手的拉力
，
故B项错误；
C．物体A与物体B两物体重力均为20N，它们提升高度均为0.5m，由可知，两次所做有用功相等，故C项错误；
D．不计绳重和轮、轴间摩擦，物体A与物体B它们提升高度均为0.5m，两次所做有用功相等，但由于乙图中，F乙还要提升动滑轮，要做一部分额外功，所以乙装置做的总功更多，即利用甲装置做的总功比乙少，故D项正确。
6、C
【分析】本题考查电流的相关概念，根据电流的电流的形成原因，电流的方向等基本知识分析求解。
【详解】A．正电荷定向移动的方向规定为电流方向，金属导体中自由移动的电荷是自由电子，自由电子带负电，所以金属导体中的电流方向与自由电子定向移动方向相反，故A项错误；
B．电流在电源外部由电源正极流向负极，在电源内部，电源负极极流向正极，故B项错误；
C．电流是由于电荷的定向移动形成的，故C项正确；
D．电压是使自由电荷定向移动形成电流，如果没有自由电荷，即使有电压，也不会形成电流，故D项错误确。
故选C。
7、C
【详解】A．电磁铁是利用电流的磁效应的原理制成的，故A错误；
B．电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故B错误；
C．电磁起重机的主要部件是电磁铁，与永磁体相比，它的优点是：磁性的有无可以控制、磁性的强弱可以控制、极性可以控制，故C正确；
D．电磁铁磁力强弱与电流方向无关，电磁铁的磁性强弱跟电流的大小以及线圈的匝数有关，故D错误。
故选C。
8、C
【详解】乙表与电源连接，故为电压表，甲表不能是电流表，否则S闭合时，将灯L2短路，不发光，故两表都为电压表，甲表测L2的电压，乙表测电源电压，两灯串联，灯L1、L2的电阻之比为R1:R2＝1:2，根据分压原理，L2的电压为灯L1的2倍，即2U1，根据串联电路电压的规律，总电压为：U＝U1+2U1＝3U1，甲、乙两电表的示数之比为2U1:3U1＝2:3。
故选C。
9、C
【详解】A．煎：煎锅一般用铁制造，主要是利用了铁的熔点高，A不符合题意；
B．炒：主要是通过热传递的方式使藜蒿和腊肉的内能增加，B不符合题意；
C．蒸：是通过热传递和高温水蒸气液化放热，把内能转移给榆钱，使榆钱饭蒸熟，C符合题意；
D．因为一切物质都是由分子组成的，组成物质的分子在不停的做无规则运动．所以，香葱和豆腐的分子也在做无规则运动，D不符合题意．
10、B
【详解】A．根据W＝Pt知道，消耗电能的多少与用电器电功率的大小和通电时间有关，电功率大不一定消耗电能多，故A错误；
B．根据W＝Pt知道，消耗相同的电能，所用时间短的用电器电功率大，故B正确；
C．电功率是指电流在单位时间内做功的多少，它是表示电流做功快慢的物理量，故C错误；
D．电功率是指电流在单位时间内做功的多少，与通电时间长短无关，故D错误。
11、D
【详解】A．称重表与电阻串联，应为电流表，故A说法错误；
B．当物体很重，滑片滑到最下端，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护称重表的作用，故B说法错误；
CD．当车辆越重时，滑片向下滑，R连入电路的阻值越小，电路的总电阻越小，由I=可知，电路的电流越大，称重表的示数越大，故C说法错误；D说法正确．
12、B
【详解】A．电荷的定向移动形成电流，并不只正电荷的定向移动才能形成电流，故A错误；
B．电压是推动电荷定向移动形成电流的原因，所以用电器中有电流，它的两端一定有电压，故B正确；
C．只有闭合回路才有电流，若电路两端有电压，但断路电路中是没有电流的，故C错误；
D．导体的电阻越大，表明它对电流的阻碍作用越大，但并不表明通过它的电流越小，故D错误。
13、D
【详解】AD．容器中的两个电阻丝串联，通过它们的电流与通电时间相同，右侧容器中电阻较大，产生的热量较多，右侧U形管两端液柱高度差较左侧大，故D符合题意，A不符合题意；
B．在装置中，容器中的两个电阻丝串联，通过它们的电流与通电时间相同，左边容器中的电阻与右边容器中的电阻不同，实验是为了探究电流产生的热量与电阻大小的关系，故B不符合题意；
C．若图中两导体改为并联，两个电阻两端的电压和通电时间相同，由Q=可知，右侧容器中电阻较大，产生的热量较少，故C不符合题意。
14、B
【分析】本题考查安全用电相关知识。
【详解】A．在电线上晾晒衣服有触电危险，不符合用电安全，故A项不符合题意；
B．用电器的金属外壳要接地，防止因用电器的金属外壳带电而发生触电事故，符合用电安全，故B项符合题意；
C．用湿毛巾擦正在工作的台灯有触电危险，不符合用电安全，故C项不符合题意；
D．有人触电要先切断电源再施救，而不能直接用手拉开，故D项不符合题意。
故选B。
15、A
【详解】由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV1=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV2=1.5V；
电阻R2的电压U2=UV2=1.5V，电阻R1的电压U1=UV1-U2=7.5V-1.5V=6V．
16、B
【详解】安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体，所以不靠近高压带电体，就可以防止发生高压电弧触电和跨步电压触电，故A不符合题意；生活用水属于导体，所以雷雨天在大树下避雨容易发生触电，故B符合题意；将电热水器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，可以防止触电事故的发生，故C不符合题意；为防止触电事故的发生，当发现有人触电时必须先切断电源，故D不符合题意，综上所述，只有B符合题意，故选B．
17、C
【分析】扩散现象是指不同物体相互接触时，彼此进入对方的现象．扩散现象表明分子是在不停的做无规则运动的．微观粒子总是不断运动的，酒精分子不断运动，向四周扩散是解题的关键所在．
【详解】酒精分子不断向四周扩散，能使人闻到酒精特殊的香味，这与酒精的分子不断运动有直接关系，而与其它分子的特性无关．
故选C.
18、C
【解析】解：沿海地区水多，内陆沙漠地区水少、沙石多．因为水的比热容较大，白天，相同质量的水和沙石相比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大．
故答案为C．
19、C
【详解】A．闭合开关后，电流没有经过灯泡，同时造成电源短路，是错误的连接，灯泡不发光，不符合题意；
B．由图知，电池并没有接入电路，闭合开关后，电流没有经灯泡形成一个完整的闭合回路，灯泡不发光，不符合题意；
C．闭合开关后，各元件依次连接，形成通路，小灯泡可以发光，符合题意；
D．闭合开关后，灯泡被短路，同时造成电源短路，同样是错误的连接，灯泡不发光，不符合题意．
20、A
【详解】A．在我国家庭电路的工作电压都是220V，故A正确；
B． 一节干电池的电压为1.5V，故B错误；
C．目前市场上的手机电池的电压在3.7V左右，故C错误；
D．人体的安全电压是不高于36V，故D错误。
21、D
【详解】生活中的“白气”是液态的小水滴悬浮在空气在的现象，都是由水蒸气遇冷液化形成的；演出时舞台上出现的“白气”，是干冰升华吸热，使空气中的水蒸气遇冷液化形成的；冰棍周围冒出的“白气”是空气中的水蒸气遇到温度低的冰棍液化形成的；河面上出现的“白气”，是河中水汽化形成的水蒸气遇到低温空气后液化形成的；水烧开后壶嘴处喷出的“白气”，是壶中高温的水汽化形成的水蒸气，喷出壶嘴后遇到温度较低的空气液化形成的，D符合题意．
22、A
【详解】A．晒太阳是通过热传递的方式改变物体的内能，故A符合题意；
BCD．钻木取火、搓手取暖、擦燃火柴都是通过做功的方式增加物体的内能，故B、C、D不符合题意。
故选A。
23、B
【解析】由图示可知，当开关由闭合到断开的过程中，电阻是增大的，总电流是变小的，变阻器两端的电压会变小，灯泡两端的电压会变大，所以要使灯泡仍能正常发光，则应减小电路中的电流，也就是增大电阻，所以应选滑片向b端移动，故应选B．
24、A
【详解】∵导体的电阻不变，
∴根据欧姆定律可知△U=△IR，
∴导体的电阻为R===8Ω．
故选A．
25、D
【详解】A．热值是指单位质量或者单位体积燃料完全燃烧所释放的能量，与质量无关，故A选项错误；
B．用水做汽车的发电机散热器的冷却剂是因为水的比热容比较大，相同的质量的情况下，吸收的热量比较多，故B选项错误；
C．用锯条锯木板，由于克服摩擦力做功，产生了热量，涉及了锯条的机械能转化为了锯条的内能，是做功改变物体的内能，而不是热传递，故C 选项错误；
D．花香四溢，说明分子在不停地做无规则运动，故D选项正确。
故选择D。
26、C
【详解】由题知，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现，说明两开关能独立工作、互不影响，则S1和S2应并联在干路上；由题知，光线较暗时，光控开关S3自动闭合，接通灯泡提供照明，说明开关S3与灯泡串联，闭合开关S4，启动风机，说明开关S4与风机串联，而灯泡和风机均可独立工作，所以灯泡与风机应并联，综上结合选项可知，ABD不符合题意，C符合题意．
27、B
【详解】A．电冰箱的压缩机把电能转化为机械能，灯泡将电能转化为光能，故A不符合题意；
B．电饭锅把电能转化为内能，是利用电流热效应来工作的，故B符合题意；
C．电视机主要是把电能转化为光能和声能，没有利用电流热效应，故C不符合题意；
D．电风扇主要是把电能转化为机械能，不是利用电流热效应来工作，故D不符合题意。
28、A
【分析】串联的各电路元件相互影响，不能独立工作；并联的各电路元件互不影响，能独立工作；根据题意确定两开关与电动机的连接方向，然后分析电路图答题。
【详解】A．由图可知，S1与S2串联，把杯体放在主机上时，S2闭合，但因电源开关S1还没闭合，电动机仍不能工作，只有S1与S2同时闭合时，电动机才能启动，故A项符合题意；
B．由图可知，两个开关是并联的，只要闭合任意一个开关电路都能接通，电动机就会启动，故B项不符合题意；
C．当把杯体放在主机上时，S2闭合，电路已经接通，电动机工作，再闭合S1时，会造成电源短路，故C项不符合题意；
D．当把杯体放在主机上时，S2闭合会造成电源短路，故D项不符合题意。
29、C
【分析】灵活运用杠杆平衡公式分析即可；
【详解】AB．不论重物悬挂在A点或C点，也不论动力作用在C点还是B点，判断杠杆是省力还是费力，需要根据杠杆平衡公式，不仅与力的作用点有关，还与力的方向有关，因此无法在只知道力的作用点的情况下判断是否省力，故AB错误；
C．无论重物挂在A点还是B点时，由于物体质量相同，上升高度相同，则根据可知，该机械所做的有用功都相等，故C正确；
D．动力作用在C点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D错误。
30、C
【详解】A．图中油量表串联在电路中，是由电流表改装而成的，故A错误；
B．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；
C．油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即通过R的电流越大，故C正确；
D．油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，由U=IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R两端的电压越大，故D错误。
故选C。
二、填空题（每空1分，共10题，20分）
31、25A 7.92×107
【详解】[1]根据P=UI，可得：
；
[2]根据W=Pt，可得：
32、10 10
【详解】[1]通过灯泡的电流：
I=250mA=0.25A
由I=可得，灯泡工作时的电阻：
R===10
[2]电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以当小灯泡两端的电压减小到0V时，灯泡的电阻仍是10。
33、3×108 低 ①②③
【详解】[1]电磁波的传播不需要介质，在真空中的传播速度为3m/s；
[2]由公式c=f可知，波长越长的电磁波频率越低；
[3]①手机是通过电磁波来实现信息的传递的；②光是电磁波，所以晒太阳是用的电磁波；③声音的传播需要介质，但电磁波的传播不需要介质，所以宇航员在月球上是利用电磁波来进行交流的，故用到电磁波的有①②③。
34、1.5×108J 不变
【解析】试题分析：由题可知燃烧酒精的质量m=×100g=50g=0.05kg，知道酒精的热值q=3×107J/kg，利用公式计算酒精完全燃烧放出的热量，即；燃料的热值是燃料的特性，只与燃料的种类有关，不随燃料质量的改变而改变，酒精质量变少后，剩余酒精的热值不变，仍为3×107J/kg．故答案为1.5×106，不变．
考点：燃料的热值概念和计算
35、定 改变用力方向
【详解】[1]由图知道，A装置的轴不能随物体一起移动，所以，应是定滑轮，
[2]使用定滑轮不省力，优点是使用它能改变用力方向而方便。
36、快 温度越高，分子运动越剧烈
【解析】由于热水的温度高，故分子无规则运动剧烈，在冷水杯和热水杯中滴入两滴墨水，会看到热水中的墨水扩散的快；
37、扩散 吸引
【详解】荷塘里荷花盛开，微风吹过，飘来阵阵花香，是扩散现象，说明分子在做无规则运动；荷叶上的两滴露珠接触后合成一滴，是由于分子间引力的作用．
38、0.18 1210 25 80.
【详解】[1]用电器在额定电压下正常工作，由P=UI可知，灯泡正常发光时的电流为：
；
[2]根据可得灯泡的电阻：
；
[3]根据可得消耗1kW•h的电需要的时间为：
；
[4]两只灯泡并联接入220V的电路中，两灯泡都正常发光，总功率为：
40W+40W=80W。
39、无 绿 有 红
【详解】[1][2]因为水位没有达到B金属时，电磁铁中电路是断开的，所在电路中没有电流，电磁铁不会吸引衔铁，此时绿灯接入电路中，绿灯亮。
[3][4]当水位到达B金属时，电磁铁中电路是闭合的，所在电路中有电流，电磁铁产生磁性吸引衔铁，此时红灯接入电路，红灯亮。
40、1.2 24 72
【详解】[1][2]由甲图可知，电路为R1与R2并联电路，电流表A1测干路电流，电流表A2测R2所在支路电流，由并联电流规律可知，A1示数应大于A2，两个完全相同的电流表 A1、A2指针均指在同一位置，则说明A1接大量程，读数为1.5A，A2接小量程，读数为0.3A，故流过R1的电流为：
由并联电路电压规律可知，电源电压为：
[3]由于R2为纯电阻，则10s产生的热量与消耗的电能相同：
三、实验题（每空1分，共2题，15分）
41、甲 A、B 0.1 电流表示数的变化 若ab间导线电阻太小 由灯泡亮度可直观比较阻值大小 限流，防止烧毁电流表和电源 不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同
【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。
[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。
[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。
(2)[4][5]为判断a、b两点间导体电阻的大小，应知道流过电阻的电流大小，所以应注意观察电流表的示数变化。该电路无保护电阻，当ab间电阻太小时，可导致电路中电流过大，烧坏电路中的元件。
(3)[6][7]图乙所示的电路，灯泡与电阻串联，一方面增大了电路电阻，对电路起限流，防止烧毁电流表和电源；另一方面，通过灯泡的亮暗变化，也可以可直观比较阻值大小。
(4)[8]图乙所示的电路，由电路中电流表可以读出流经电阻的电流大小，电阻与灯串联，当电路电阻一定时，电阻两端的电压也一定，由欧姆定律，可求出电阻。按照设计的电路，当ab间电阻长度变化时，ab间电阻也发生了变化，电路电流变了，从而ab间的电压U也变了，由，不能判断电阻大小的变化，从而达不到实验目的。
42、
10Ω 灯泡电阻受温度的影响会发生变化
【详解】(1)[1]如图所示：
(2)[2]
(3)[3]由图中可知小灯泡两端的电压为2.5V时，电流为0.25A，根据欧姆定律可得
(3)[4]灯泡电阻受温度的影响会发生变化。
四、计算题（每题10分，共2题，20分）
43、（1）0.5A、12Ω
（2）6V
（3）7.5W
【详解】(1)由P＝UI得灯泡的额定电流：IL＝＝0.5A；由I＝得：RL＝＝12Ω；
(2)当开关S1闭合,S2、S3断开,滑动变阻器滑片P在a端时,只有灯泡连入,Ia＝，滑片P在b端时,滑动变阻器与灯泡串联,Ib＝，由于电流表的示数变化了0.2A,则Ia−Ib＝0.2A，即：−＝0.2A,所以,− ＝0.2A，解得：U＝6V.
(3)当开关S1、S2、S3都闭合,滑动变阻器R2的滑片P到b端时,R1与R2并联，则I1＝ ＝0.5A，I2＝＝0.75A，根据并联电路干路电流等于各支路电流之和可知：电流表示数为I＝I1+I2＝0.5A+0.75A＝1.25A；则功率为P＝UI＝6V×1.25A＝7.5W.
44、（1）5A；（2）6.4×105J， 800s；（3）1000W；小于。
【解析】（1）由P＝UI可得，该养生壶在额定最大功率工作时的电流：I＝＝＝5A；
（2）混合物质吸收的热量：Q吸＝cm（t﹣t0）＝4.0×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.4×105J，当水吸收的热量和消耗的电能相等时需要的加热时间最短，由P＝可得，需要的最短时间：t′＝＝＝＝800s；
（3）养生壶消耗的电能：W′＝kW•h＝0.05kW•h＝1.8×105J，此养生壶的实际最大功率：P实′＝＝＝1000W＜1100W，原因可能是电水壶工作时的实际电压小于额定电压（220V），所以实际功率小于额定功率。
金属丝代号
材料
长度/m
横截面积/mm2
A
镍铬
0.5
0.1
B
镍铬
0.5
0.2
C
锰铜
0.5
0.1
D
锰铜
0.8
型号
SD630
额定电压
220V
额定功率
50Hz
容量
2kg
额定最大功率
1100W
实验次数
电压/V
电流/A
电阻/Ω
1
2
3
实验次数
电压/V
电流/A
电阻/Ω
1
2
3
