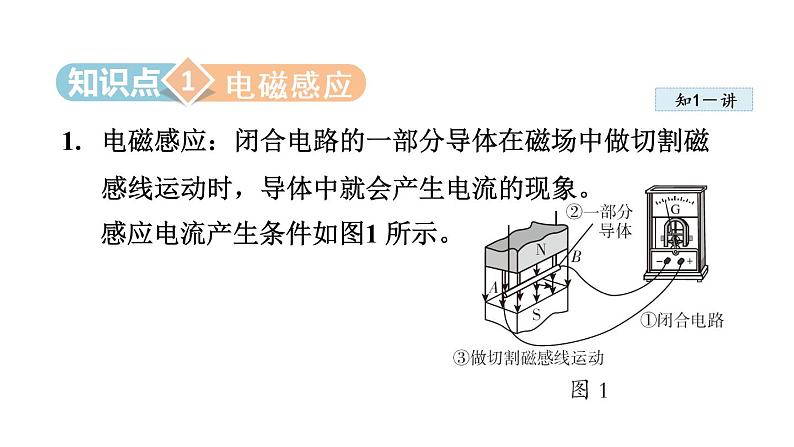

电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流的现象。感应电流产生条件如图1 所示。

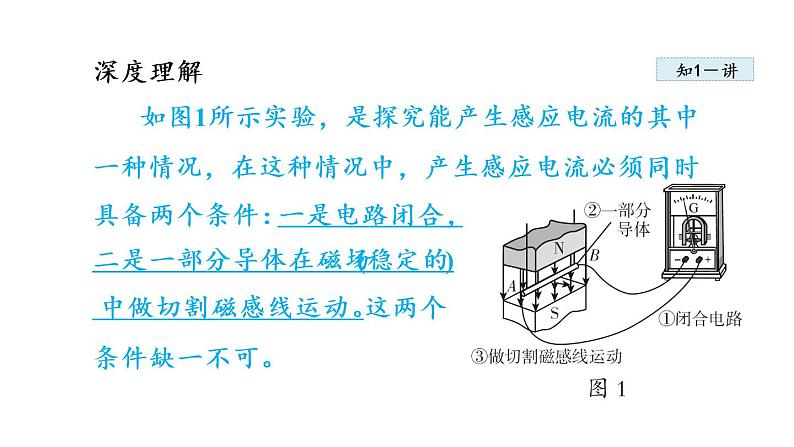

深度理解如图1所示实验，是探究能产生感应电流的其中一种情况，在这种情况中，产生感应电流必须同时具备两个条件：一是电路闭合，二是一部分导体在磁场(稳定的) 中做切割磁感线运动。这两个条件缺一不可。

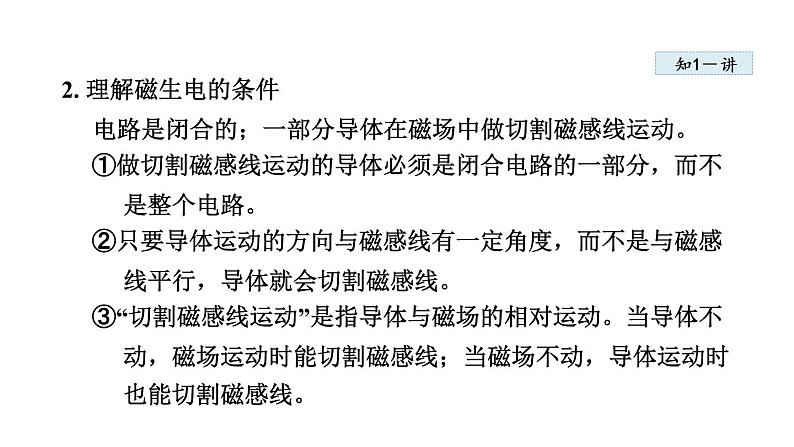

2. 理解磁生电的条件电路是闭合的；一部分导体在磁场中做切割磁感线运动。①做切割磁感线运动的导体必须是闭合电路的一部分，而不是整个电路。②只要导体运动的方向与磁感线有一定角度，而不是与磁感线平行，导体就会切割磁感线。③“切割磁感线运动”是指导体与磁场的相对运动。当导体不动，磁场运动时能切割磁感线；当磁场不动，导体运动时也能切割磁感线。

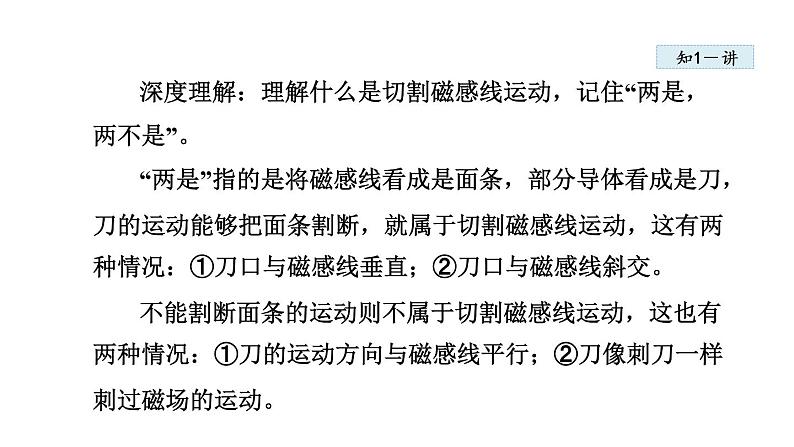

深度理解：理解什么是切割磁感线运动，记住“两是，两不是”。“两是”指的是将磁感线看成是面条，部分导体看成是刀，刀的运动能够把面条割断，就属于切割磁感线运动，这有两种情况：①刀口与磁感线垂直；②刀口与磁感线斜交。不能割断面条的运动则不属于切割磁感线运动，这也有两种情况：①刀的运动方向与磁感线平行；②刀像刺刀一样刺过磁场的运动。

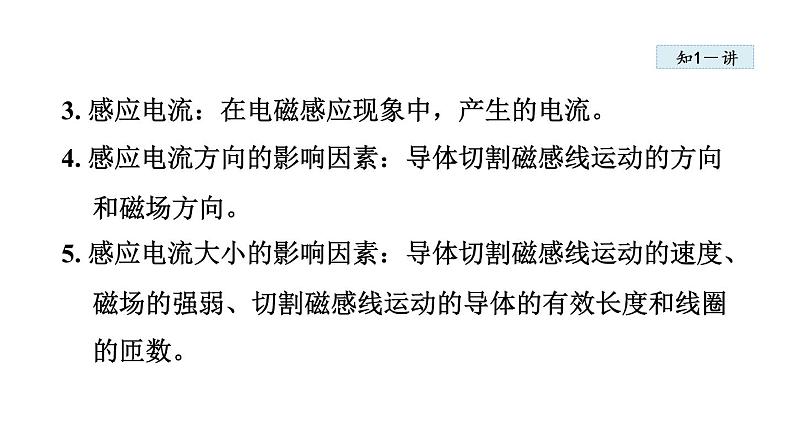

3. 感应电流：在电磁感应现象中，产生的电流。4. 感应电流方向的影响因素：导体切割磁感线运动的方向和磁场方向。5. 感应电流大小的影响因素：导体切割磁感线运动的速度、磁场的强弱、切割磁感线运动的导体的有效长度和线圈的匝数。

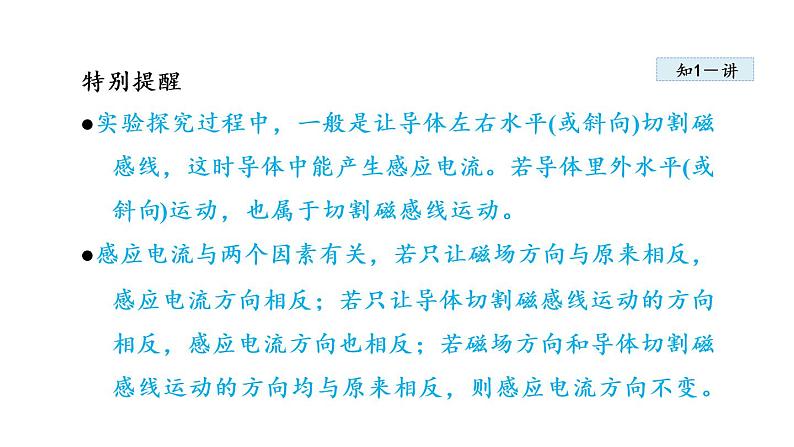

特别提醒●实验探究过程中，一般是让导体左右水平(或斜向)切割磁感线，这时导体中能产生感应电流。若导体里外水平(或斜向)运动，也属于切割磁感线运动。●感应电流与两个因素有关，若只让磁场方向与原来相反，感应电流方向相反；若只让导体切割磁感线运动的方向相反，感应电流方向也相反；若磁场方向和导体切割磁感线运动的方向均与原来相反，则感应电流方向不变。
[中考·南昌] 在探究导体在磁场中运动时产生感应电流的条件，如图2 所示实验时，控制磁场方向相同，改变导体ab的运动方向。
步骤一： 导体水平左右运动， 如图甲所示， 电流计指针__________，这是因为____________ 。步骤二： 导体竖直上下运动， 如图乙所示， 电流计指针__________，这是因为 __________________________。步骤三：导体水平左右运动，如图丙所示，电流计指针偏转，电路中有电流产生。
综合上面实验现象，可以得出感应电流产生的条件是____________________________________________________________________。
闭合电路的一部分导体在磁场中做切割磁感线运动，
解题秘方：解答本题紧抓电路闭合和一部分导体做切割磁感线运动这两个条件即可。
解析：甲图中，导体水平左右运动，电流计指针不发生偏转，是因为开关没有闭合。乙图中，导体竖直上下运动，电流计指针不发生偏转，是因为导体没有做切割磁感线运动。由此可得出，感应电流产生的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流。
1-1.[中考·青岛] 探究磁生电条件的实验装置如图3所示，在磁场中悬挂一根导体AB，把它的两端跟灵敏电流计连接起来，组成闭合回路。
(1)实验中，用__________提供磁场，用____________显示电路中有无电流。(2)下列操作，电路中能产生电流的是__________(填所有符合要求的选项序号)。①蹄形磁体和导体AB 都静止；②蹄形磁体静止，导体AB左右运动；③导体AB 静止，蹄形磁体左右运动。
1. 原理：电磁感应。2. 结构：定子和转子。(1)小型发电机一般采用磁极不动、线圈旋转的方式发电。(2)大型发电机一般采用线圈不动、磁极旋转的方式发电。为了得到较强的磁场，要用电磁铁代替永磁体。
3. 分类：直流发电机和交流发电机。4. 能的转化：机械能转化为电能。5. 交流电(1)定义：大小、方向不断发生变化的电流。(2)我国电网提供的交流电：频率为50 Hz，即每秒电流的方向改变100 次。
方法提示通过对比认识发电机和电动机：
[中考·济宁] 发电机的工作原理是__________现象；能说明直流电动机工作原理的是图4 中的_________图。
解题秘方：从电路的连接和原理两个方面区分。
解析：磁场中转动的线圈产生电流的现象是电磁感应现象；电动机是利用通电线圈在磁场里受力转动的原理制成的。
方法点拨：运用对比法识别发电机和电动机原理示意图：示意发电机原理的电路中，原本没有电源，在磁场中做切割磁感线运动的导线实质上就是电源；示意电动机原理的电路中有电源，给线圈通电，线圈才能转动。
2-1.[中考· 苏州] 如图5 所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是________(填“ 甲”或“ 乙”) 电动机。该过程中能量转化是将电能→_______能→电能，最终转化为内能和光能。
1. 电磁感应：(1)定义：闭合电路的一部分导体在磁场中做切割磁感 线运动时，导体中就会产生电流的现象。(2)磁生电的条件：①电路是闭合的； ②一部分导体在磁场中做切割磁感线运动。(3)感应电流方向的影响因素：导体切割磁感线运动的 方向和磁场方向。
