人教版 (新课标)选修33 欧姆定律学案设计

这是一份人教版 (新课标)选修33 欧姆定律学案设计，共5页。学案主要包含了学习目标，学习重点、难点等内容，欢迎下载使用。

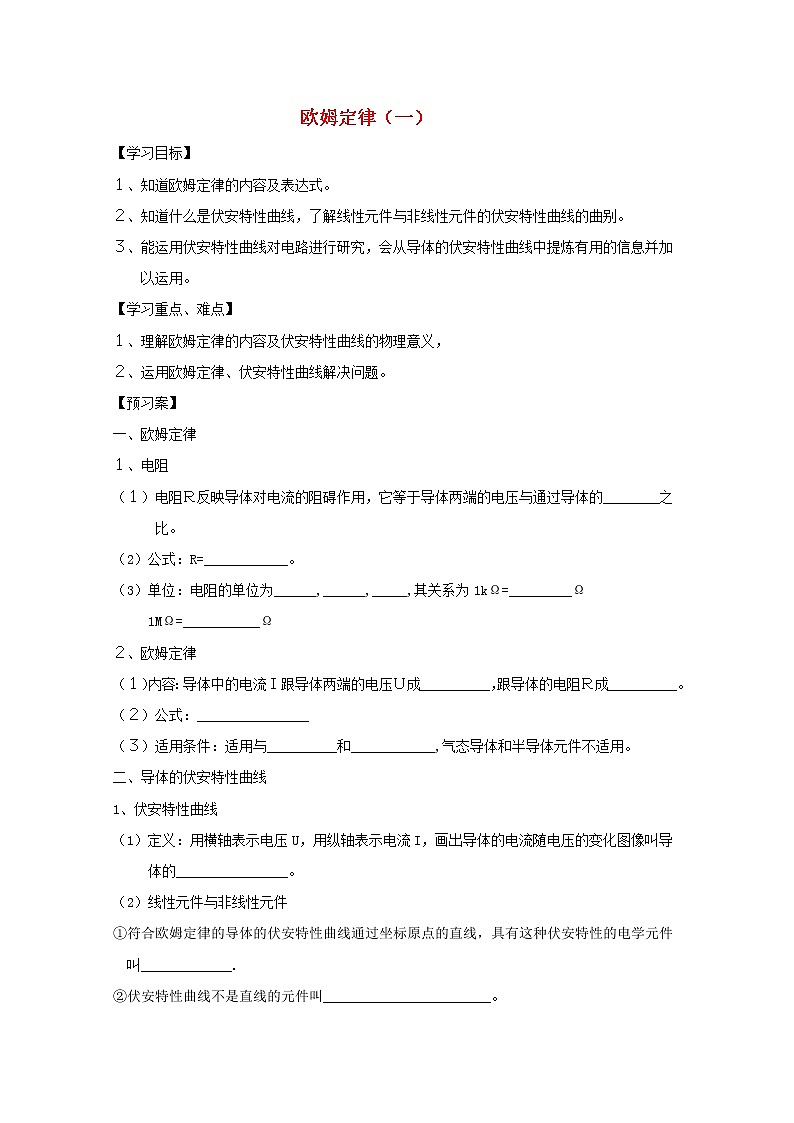

欧姆定律（一）【学习目标】１、知道欧姆定律的内容及表达式。２、知道什么是伏安特性曲线，了解线性元件与非线性元件的伏安特性曲线的曲别。３、能运用伏安特性曲线对电路进行研究，会从导体的伏安特性曲线中提炼有用的信息并加以运用。【学习重点、难点】１、理解欧姆定律的内容及伏安特性曲线的物理意义，２、运用欧姆定律、伏安特性曲线解决问题。【预习案】一、欧姆定律１、电阻（１）电阻Ｒ反映导体对电流的阻碍作用，它等于导体两端的电压与通过导体的________之比。（2）公式：R=____________。（3）单位：电阻的单位为______,______,_____,其关系为1kΩ=_________Ω1MΩ=___________Ω２、欧姆定律（１）内容：导体中的电流Ｉ跟导体两端的电压Ｕ成__________，跟导体的电阻Ｒ成__________。（２）公式：________________（３）适用条件：适用与__________和____________,气态导体和半导体元件不适用。二、导体的伏安特性曲线1、伏安特性曲线（1）定义：用横轴表示电压U，用纵轴表示电流I，画出导体的电流随电压的变化图像叫导体的________________。（2）线性元件与非线性元件①符合欧姆定律的导体的伏安特性曲线通过坐标原点的直线，具有这种伏安特性的电学元件叫_____________.②伏安特性曲线不是直线的元件叫________________________。【探究案】1、根据欧姆定律I=得R=，有人说导体的电阻R跟加在导体两端的电压U成正比，跟导体中的电流I成反比，这种说法对吗？为什么？ 2、若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4 A.如果所加电压变为原来的2倍，则导体中的电流多大?   3、在U—I曲线中，图线的斜率表示的物理意义是什么？总结：在Ｕ－Ｉ图线中，图线的斜率表示               。即k=       。图线的斜率越大，电阻越      。则ＲＡ与Ｒ Ｂ的大小关系是：         。在I—U曲线中，图线的斜率表示的物理意义是什么？总结：在I—U图线中，图线的斜率表示               。即k=       。图线的斜率越大，电阻越      。则RA与RB  的大小关系是：         。　　　　　　　　　　４、两电阻R1、R2的伏安特性曲线如右图所示，由图可知：（1）这两电阻的大小之比R1∶R2为_______A.1∶3  B.3∶1  C.1∶ D.∶1（2）当这两个电阻上分别加上相同电压时，通过的电流之比为_______A.1∶3  B.3∶1  C.1∶ D.∶12.3欧姆定律（二）【学习目标】1、会用伏安法测电阻，知道电路连接的两种方式即电流表内接法外接法。2、会用实验的方法测绘小灯泡的伏安特性曲线。【学习重点、难点】1、掌握伏安法测电阻时电流表内接法外接法，并能对两种接法进行误差分析。2、掌握测绘小灯泡的伏安特性曲线实验电路图，并能正确连接实验电路图进行实验，记录实验数据，描绘小灯泡的伏安特性曲线。【预习案】1、通常要测量导体的电阻，须采用的电表是_______表和_______ 表，这种测电阻的方法称之为____________。请画出两种不同连接形式的电路图。     2、测绘小灯泡的伏安特性曲线需要的实验器材有：__________________________________。请画出实验电路图，简要说明实验步骤。    【探究案】1、伏安法测电阻两种电路对比分析                                                     甲                       乙  甲乙电流表接法电流表内接法电流表外接法  误差分析        两种电路选择的条件      2、如下表格为某同学测绘小灯泡的伏安特性曲线的记录数据根据其数据在下图坐标系中画出小灯泡的伏安特性曲线.由画出的曲线看小灯泡的电阻有没有变化？若有,如何变化？猜想发生变化的原因什么. 编号12345678U/V0.200.601.001.401.802.202.603.00I/A0.0200.0600.1000.1400.1700.1900.20000.205
