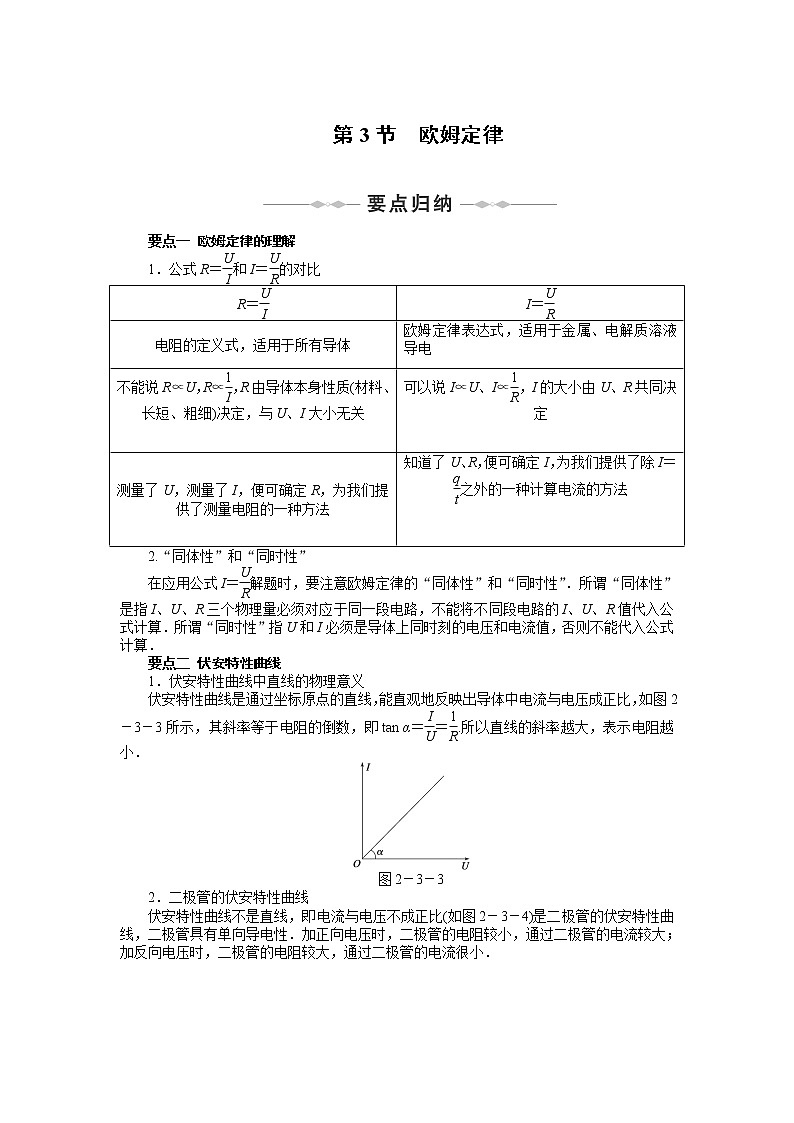

要点一 欧姆定律的理解
1．公式R＝eq \f(U,I)和I＝eq \f(U,R)的对比
2.“同体性”和“同时性”
在应用公式I＝eq \f(U,R)解题时，要注意欧姆定律的“同体性”和“同时性”．所谓“同体性”是指I、U、R三个物理量必须对应于同一段电路，不能将不同段电路的I、U、R值代入公式计算．所谓“同时性”指U和I必须是导体上同时刻的电压和电流值，否则不能代入公式计算．
要点二 伏安特性曲线
1．伏安特性曲线中直线的物理意义
伏安特性曲线是通过坐标原点的直线，能直观地反映出导体中电流与电压成正比，如图2－3－3所示，其斜率等于电阻的倒数，即tan α＝eq \f(I,U)＝eq \f(1,R).所以直线的斜率越大，表示电阻越小．
图2－3－3
2．二极管的伏安特性曲线
伏安特性曲线不是直线，即电流与电压不成正比(如图2－3－4)是二极管的伏安特性曲线，二极管具有单向导电性．加正向电压时，二极管的电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流很小．

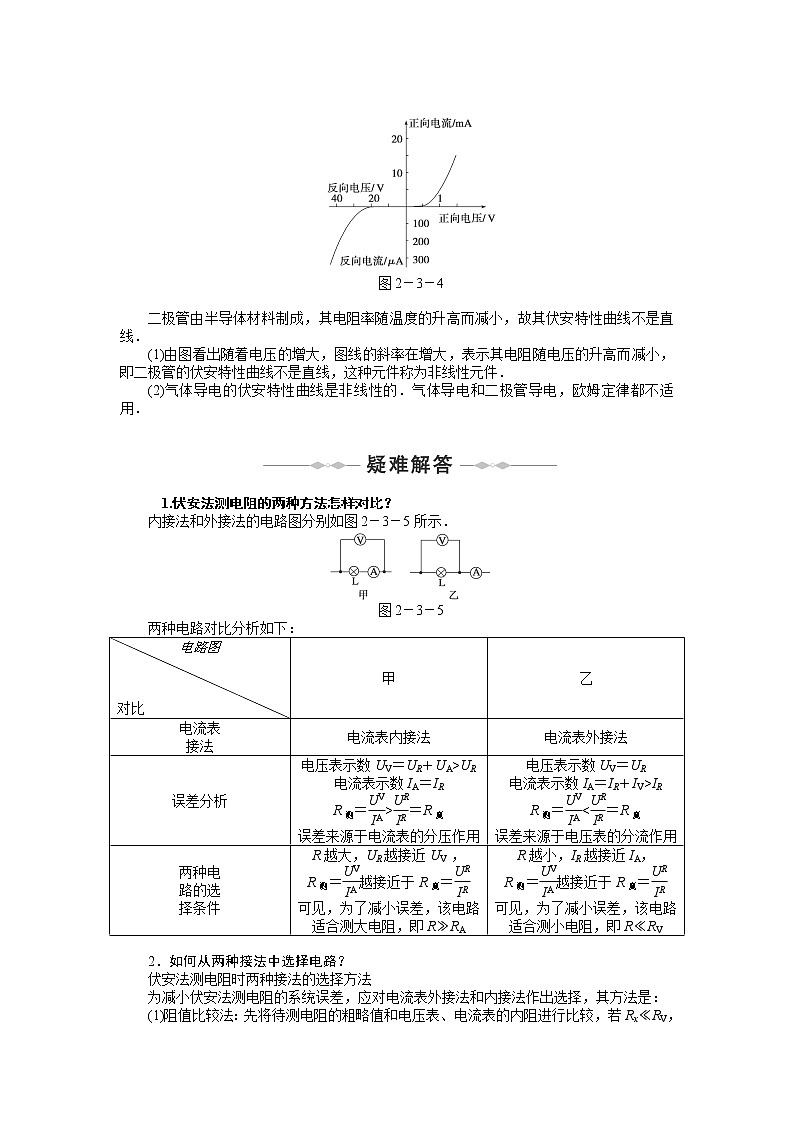

图2－3－4
二极管由半导体材料制成，其电阻率随温度的升高而减小，故其伏安特性曲线不是直线．
(1)由图看出随着电压的增大，图线的斜率在增大，表示其电阻随电压的升高而减小，即二极管的伏安特性曲线不是直线，这种元件称为非线性元件．
(2)气体导电的伏安特性曲线是非线性的．气体导电和二极管导电，欧姆定律都不适用．

1.伏安法测电阻的两种方法怎样对比？
内接法和外接法的电路图分别如图2－3－5所示．
图2－3－5
两种电路对比分析如下：
2．如何从两种接法中选择电路？
伏安法测电阻时两种接法的选择方法
为减小伏安法测电阻的系统误差，应对电流表外接法和内接法作出选择，其方法是：
(1)阻值比较法：先将待测电阻的粗略值和电压表、电流表的内阻进行比较，若Rx≪RV，宜采用电流表外接法；若Rx≫RA，宜采用电流表内接法．

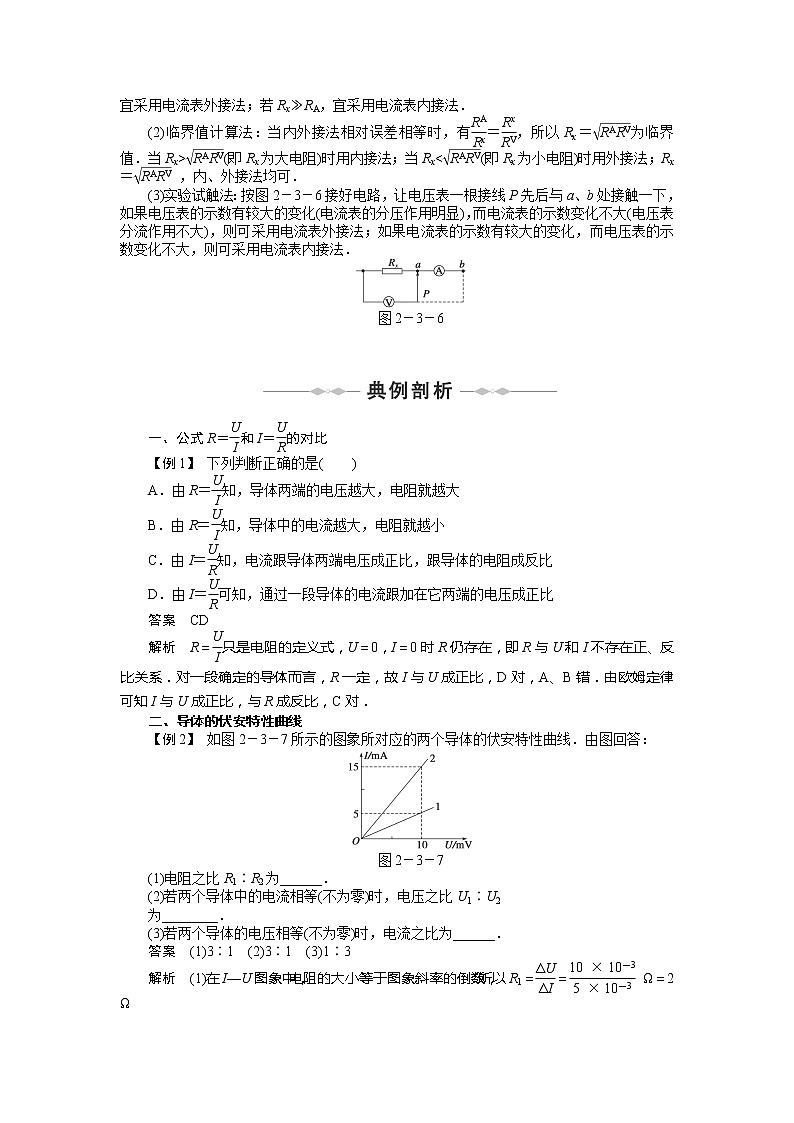

(2)临界值计算法：当内外接法相对误差相等时，有eq \f(RA,Rx)＝eq \f(Rx,RV)，所以Rx＝eq \r(RARV)为临界值．当Rx>eq \r(RARV)(即Rx为大电阻)时用内接法；当Rx
